触摸屏界面:手动界面[C型金刚线单线切片机]

浏览次数:350次 发布日期:2018-11-27


C型金刚线切片机手动界面

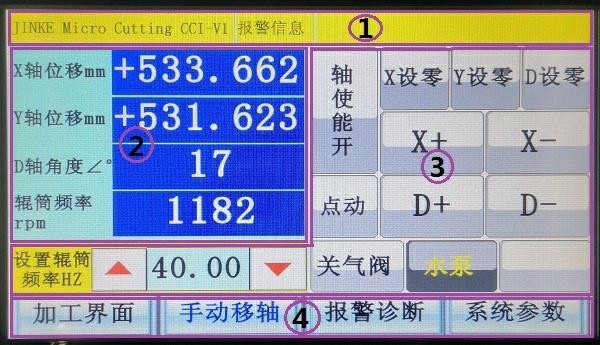

如上图所示,C型金刚线切片机手动界面分4个区,详细介绍如下:

区是软件版本信息和当前报警信息滚动条;当机器出现断线(非上线状态下),或丝筒超程等机器故障信息时,该区右边滚动条会显示当前的报警信息,以便用户排除故障报警。

区是机器当前数据信息区,该信息界面显示了X和Y轴的当前位置,单位为mm,精度为0.001mm,同时显示了D轴的角度位置数据,单位为度,精度为1°,同时显示了丝筒的当前转速信息,单位为rpm(每分钟转数);

区是机器手动点动移轴操做模式,该区域有如下几个功能,

功能【1】:设置辊筒频率HZ,通过此参数输入框,和上下键可以在线修改丝筒的运行频率(丝筒频率0-50HZ线性对应丝筒转速0-1400rpm);

功能【2】:轴使能开该按钮可以开关X和Y轴的使能,关闭使能后,用户可以手动摇动机器X和Y托板的两个摇把,进行移轴;

功能【3】:X+ X - D+ D-,在轴使能开启条件下,用户可以点击X+或X-进行点动X正向或X负向移轴;用户可以点动D+或D-控制旋转台顺时针旋转或旋转台逆时针旋转;

功能【4】;X设零 Y设零 D设零。如图,当前位置设零,点击X设零,或Y设零,或D设零,可以将机器X轴、或Y轴、或D轴相对位置设为零点,以便定位控制。

功能【6】:点动。该按钮是点动移轴和定距离移轴切换按钮,按钮显示点动时,用户可以通过功能【3】方式移轴。当按下此按钮,切换至定距移轴,用户可以通过设置X轴或Y轴的具体位移量来移动X轴或Y轴。

功能【5】:“关气阀”,通过点击气阀开关,开启和关闭金刚线的张力。在安装金刚线时,我们可以打开气阀,关闭张力,在丝筒带动金刚线正常运行时,我们需要关闭气阀,打开张力。

功能【6】:“水泵”,开关水泵,通过水泵按钮,我们可以选择打开,或关闭水泵。

区是触摸屏四个主界面切换区,当前界面对应的按钮文字显示蓝色(如上图显示手动界面,④区手动界面按钮文字显示蓝色)。其中按下手动移轴,系统控制模式也随着界面的切换而而且换的手动模式;按下加工界面,同上,系统控制模式也随之切换到自动模式;控制系统在同一时刻只允许一种控制模式。④区功能其他界面同上介绍。该区介绍在后面章节不在赘述。

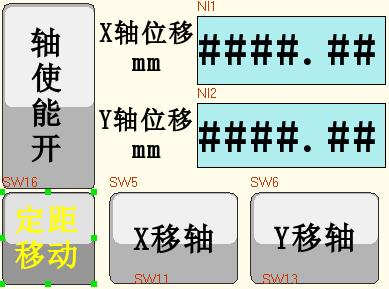

特别说明:关于定距移轴功能,及定距离移轴,该功能仅限于X轴和Y轴的定距离移轴,此距离指相对位移,单位为mm,用户通过此功能,可以设置想要移动的X轴具体距离,按下X移轴按钮,系统可以控制X轴电机,移动X托板移动设置的距离。Y轴的定距移轴功能同上。定距移轴功能在手动界面,按下点动按钮,即可切换到定距移轴功能界面,如下图所示。
