立式和卧式结构金刚石线切割机床对比哪个好

浏览次数:469次 发布日期:2019-01-02

立式结构和卧式结构的金刚石线切割机床对比哪个好?

/泰州今科自动化

立式结构和卧式结构的金刚石线切割机床,各有各的优势,可以根据不同需要而选择不同结构的机床。

它们的进刀方式不同:立式结构的金刚石线竖着从侧面进刀切割;卧式结构的金刚石线横着从工件的下方或者从工件的上方进刀切割。

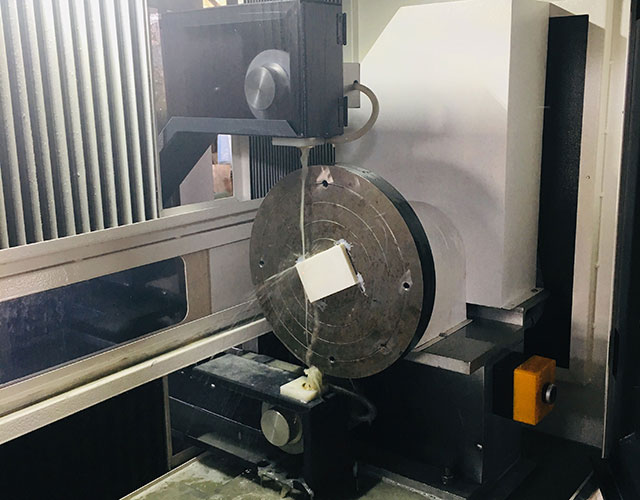

立式结构金刚石线切割机

立式结构金刚石线切割机

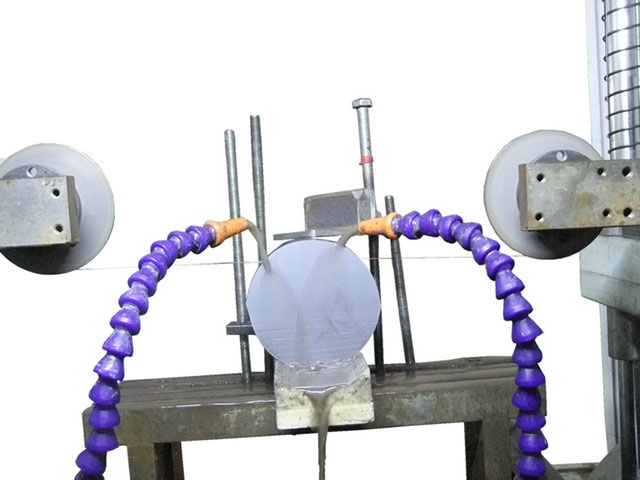

卧式结构金刚石线切割机

卧式结构金刚石线切割机

大体上,金刚石线切割机床立式结构有C型、T型或厂型结构,卧式结构有设计为框架结构或龙门式结构。

立式结构一般设计为接近经典的三角形全支撑结构,这种线架在切割加工时两导轮的距离固定的,只有工作台和转台在运动,误差精度范围主要因素在工作台和转台上卧式框架结构金刚石线切割机加工区导线轮由四根柱子类似弹簧一样的导轨控制,所以卧式框架结构的导线轮是运动的,加上工作台和转台,比立式结构的机床多了影响加工精度的因素,因此切割相同尺寸的同一种材料,立式金刚石线切割机的表面切割质量优于卧式框架结构的金刚石线切割机床。龙门卧式结构是针对大尺寸材料设计的,承重大,机床刚性足,机床精度保持好,龙门结构稳定性和精度保持性优于框架结构卧式机床。

缺点立式结构的金刚石线切割机床行程不适合超大尺寸超重的材料,框架结构的刚性和稳定性保持不够。

特点:立式结构金刚石线切割机床适合小尺寸精度要求高的工件,框架结构金刚石线切割机床适合对精度要求不高的大尺寸材料。龙门结构的卧式结构机床主体和主要部件采用高强度消失模铸造,机床的刚性足,稳定性也好,精度保持多年,大尺寸高要求的选择。

因此:尺寸较小的材料,通常选择立式切割机床,特点是切割速度快,精度高。

尺寸较大的材料,通常选择卧式切割机床,特点是装夹方便,对材料安全有保障。
