往复走丝结构单线切割机上丝的操作流程(通用版)

浏览次数:294次 发布日期:2019-01-04

往复走丝结构单线金刚石线切割机安装金刚石线的操作流程,如果对电火花线切割机操作有一定基础,就会觉得很简单。对于没有操作基础的,也能很快学会。

我们在金刚石线切割机上面有上丝器套装,配合脚踏装置,上丝操作就变得非常简单了。这里要说的是:金刚石线不与电火花线切割机上的钼丝相同,金刚石线比较锋利,很容易伤到手,安装时请一定一定要注意安全。

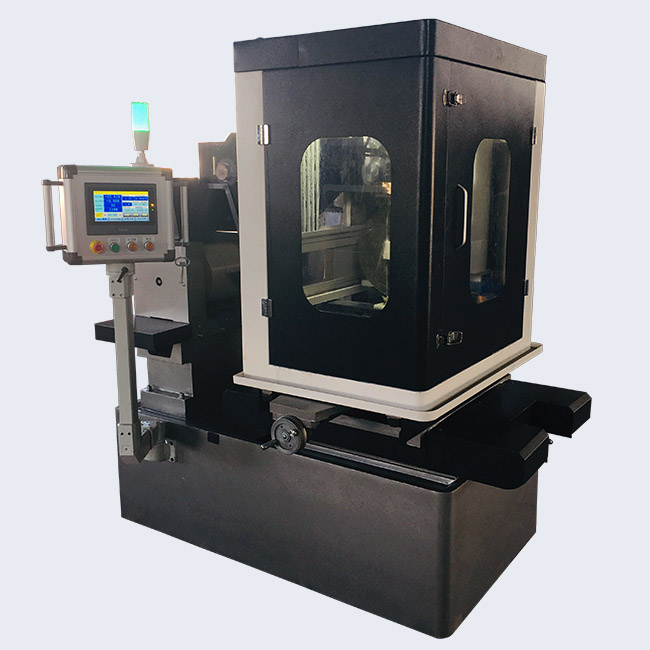

单线金刚石线切割机

金刚石线单线切割机

文/泰州今科自动化

  金刚石线的上丝操作流程(通用版,适用国内大部分往复运动结构金刚石线切割机):上丝操作辅助工具:上丝器套装和脚踏装置

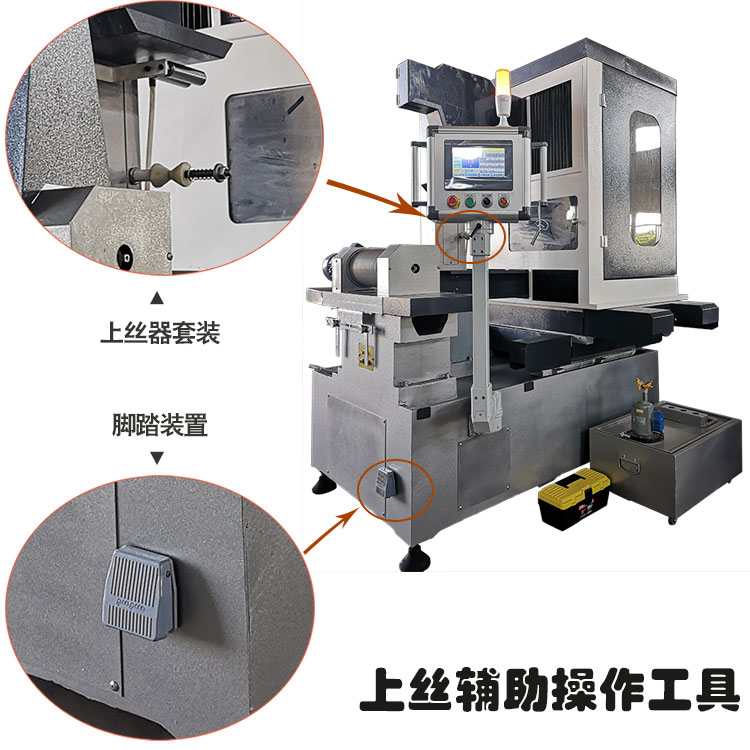

上丝操作辅助工具:上丝器套装和脚踏装置

 1、装金刚石线:首先将金刚石线装盘上到上丝器,将压盘螺母调紧至线盘有足够扭力;将运丝筒开至最右(观察压紧丝螺钉距离丝盘中心约20mm)停止;金刚石丝线径上丝轮至丝筒左端,将金刚石线头压在丝筒上左侧螺钉,用摇柄按顺时针缓缓摇动上丝,直至上满(视加工量可少上)剪断压紧在丝筒右端;

2、调整行程开关:上丝结束后调整左右行程开关位置,先目测左右位置,调至以丝线导轮中心距丝筒上满丝极限位置20mm换向即可(可视情况再调整不少于5mm),确保正常加工时换向时丝线不超程拉断。

3、上丝:将丝筒开至右行程开关压下处停止,再用摇柄继续移动约10mm,松下压紧螺钉,将金刚石线从丝筒缓缓拉出,经紧丝轮、过渡轮、加工区2个导轮、过渡轮、紧丝轮、回至丝筒压紧(注意:此时紧丝轮处于非张紧状态!)

4、启动紧丝开关,启动运丝开关,观察丝线运行稳定,张力均匀后停止。

5、装夹工件:首先将要切割的工件装到工件架上,调整工件切割位置和方向达到要求。

6、切割:在上述准备工作完成后进入正式切割,编制加工程序,启动水泵,启动运丝,启动气动开关并慢慢调整张力至一定气压,最后启动PC面板上绿色按钮,完成操作流程。

7、切割完成后,先慢慢将调压气阀张力调至零位,然后关运丝,关水泵,最后切断总电源。
