金刚石线切割机中切形机的三种结构

浏览次数:203次 发布日期:2019-08-06

金刚石线切割机中切形机的三种结构,分别是:1.弓架运动式结构金刚石线切形机、2.往复循环走丝结构金刚石线切形机、3.单向环形线结构金刚石线切形机。

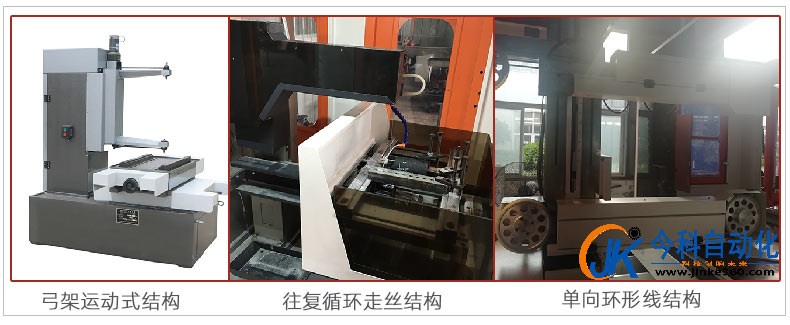

金刚石线切割机中切形机的三种结构

金刚石线切割机中切形机的三种结构

三种结构金刚石线切形机对金刚石线的使用:金刚石线切割机弓架运动式结构使用的是线径0.5~2mm长度在几十公分到2米之间的粗短线,往复循环走丝结构使用的是线径0.2~0.45mm长度从几十米到几百米甚至上万米的细长线,单向环形线结构使用的是线径0.6~2mm的几米长的一根圆环线。弓架结构和往复循环走丝结构的金刚石线为单根,环形线则是由一根线互相缠绕在一起的特殊金刚石绳线。

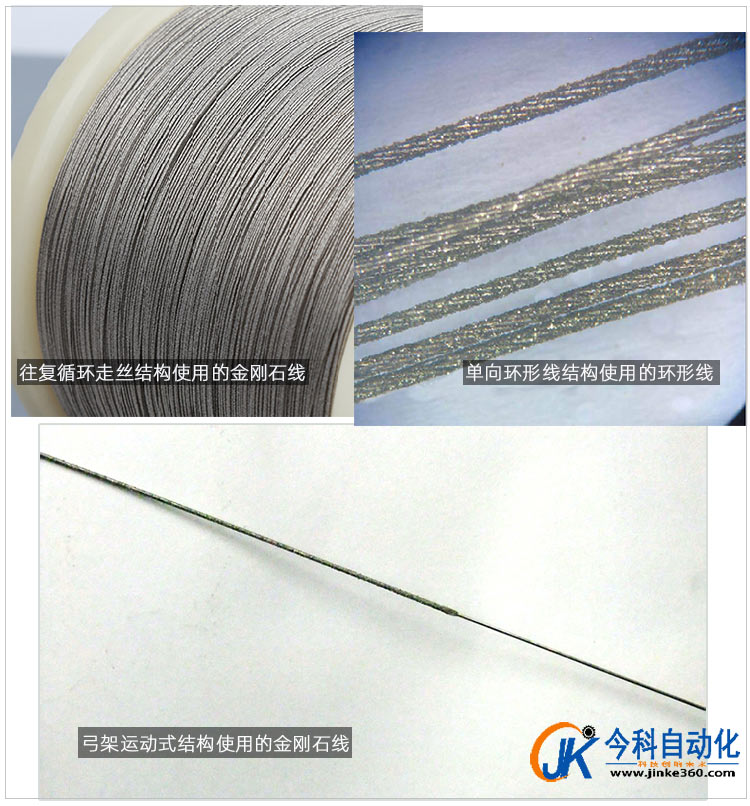

金刚石线切割机切形机的几种金刚石线

金刚石线切割机切形机的几种金刚石线

 弓架运动结构金刚石线切割机主要是切形状类的机床,但因为机床震动较大,只能切厚片,不能切薄片。它的工作原理是通过一根电镀金刚石线,由弓架带动上下往复运动,与工件发生切削从而达到加工的目的。用电镀金刚石线做为刀具,对工件进行加工,工件在数控装置或计算机控制下自动的按程序确定的轨迹运动,最后得到所需形状的工件。

往复循环走丝结构能切薄片,能切形状,在金刚石线很细的情况下切形状不能切太厚。往复走丝运动式金刚石线切割机的工作原理是利用一根金刚石线高速往复走丝运动,与工件接触发生磨削而达到加工的目的。

单向环形线结构的金刚石线切形机,该结构由一根圆环形的金刚石线由导向轮带动朝着一个方向单方向高速运动,在数控指令控制下工作台带动工件移动与金刚石线接触产生磨削,从而达到切削加工的目的。

金刚石线切割机中切形机的这三种结构,其中弓架运动式结构能做到取芯、切厚片,不能切薄片;往复循环走丝结构能取芯、切厚片、切薄片;环形线结构能切厚片、切薄片,不能取芯。

其中环形线结构的切割速度比其他两种结构的切割速度快;往复循环走丝结构可以使用规格较小的金刚石线,能很好的切割转角,能切出更细致的图形,精度更高。
