C型往复走丝金刚石线切形机和环形线切形机的区别

浏览次数:175次 发布日期:2019-10-24

C型往复走丝金刚石线切形机器和环形金刚石线线切形机器同属于金刚线竖向立式切形机,但两者之间的差异也很大,今科技术现将两者之间的区别总结一下,以帮助用户能选择到更适合自己的金刚线切形机。

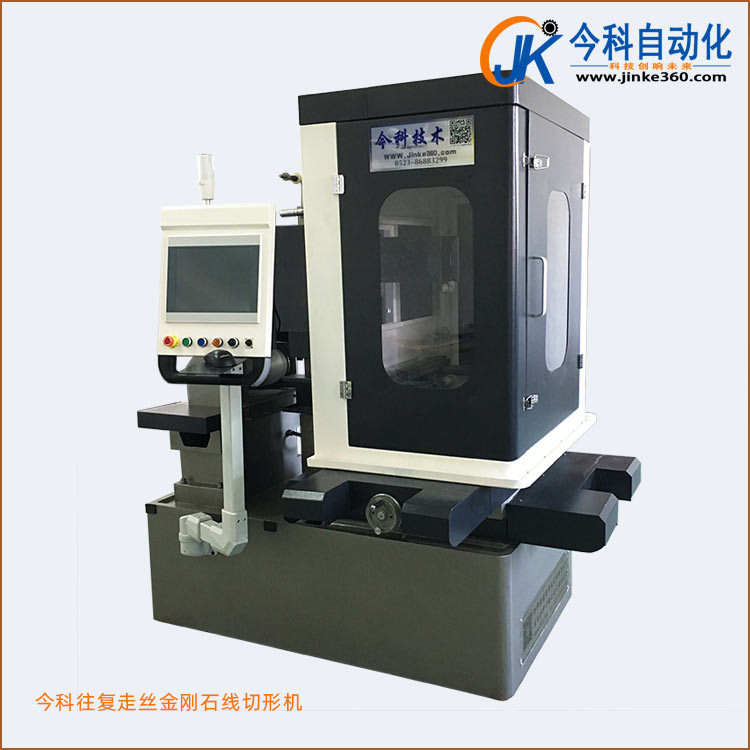

今科往复走丝金刚石线切形机

今科往复走丝金刚石线切形机

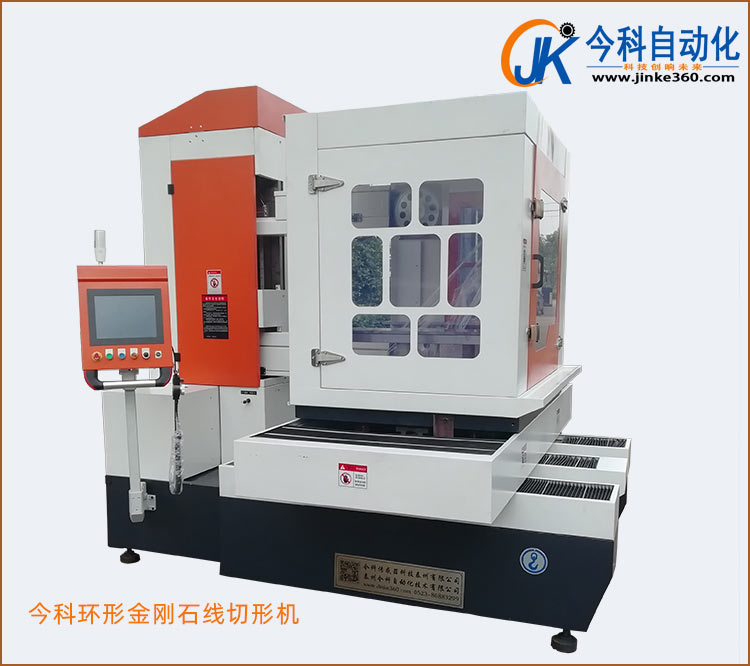

今科环形金刚石线切形机

今科环形金刚石线切形机

C型往复走丝切形机和环形线切形机的区别分别是:

1、金刚石线的长度及对材料硬度的要求

C型往复走丝金刚石线切形机的走线结构是储丝筒往复走线,金刚线不是封闭的,根据客户需要,可存储200-360米金刚线左右。因为C型往复走丝金刚石线切形机金刚线长度是环形线长度的近100倍,线上电镀的金刚石颗粒也多,所以C型往复走丝金刚石线切形机更适合切割材料的硬度和密度高等级(经验值摩氏5以上)的脆性材料。如下图

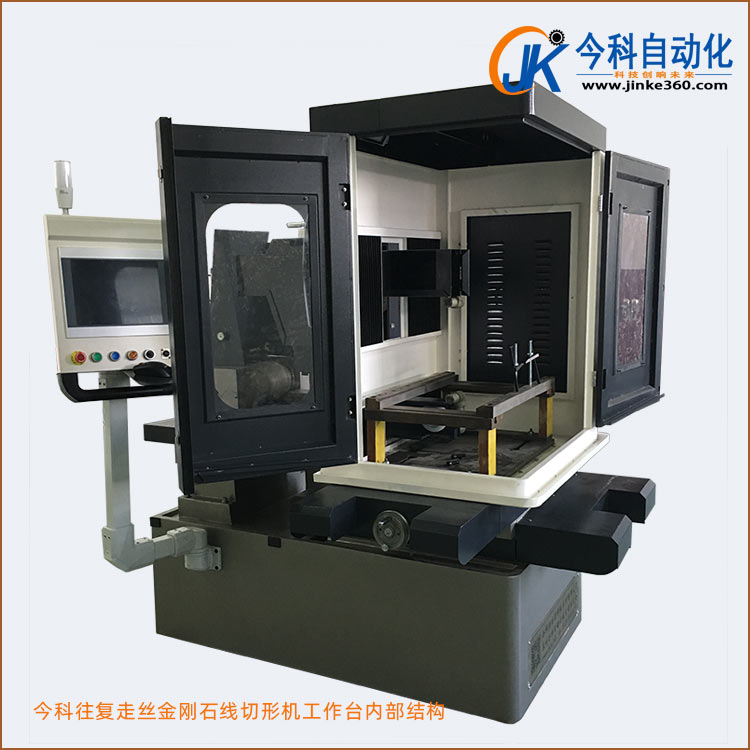

今科往复走丝金刚石线切形机工作台内部结构

今科往复走丝金刚石线切形机工作台内部结构

环形金刚石线切形机走线结构是主动轮带动一根封闭的环形的金刚线单向走线,一般环形线切形机金刚线长度是定长,例如今科CKO4555A型切形机所使用的环形线金刚线长度为3.55m。金刚石线的磨损消耗等情况下,限制了环形金刚石线切割机能切割的材料硬度没有往复走丝金刚石线切形机的材料硬度高。机床如下图

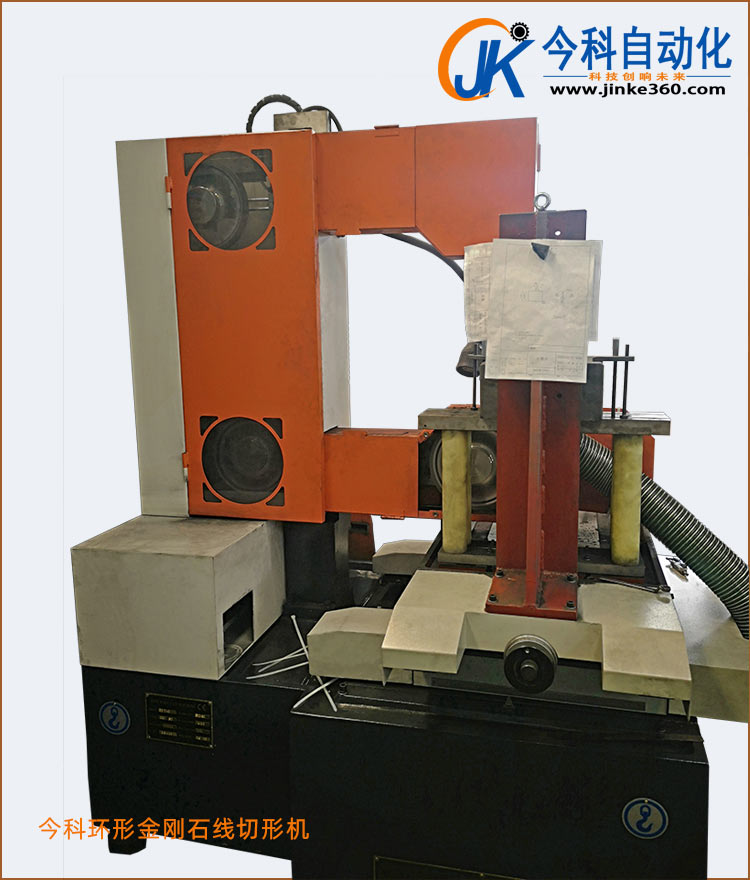

今科环形金刚石线切形机

今科环形金刚石线切形机

2、金刚石线的线径与切割速度

C型往复走丝金刚石线切形机使用的金刚线直径一般在0.2-0.45mm。C型金刚线切形机适合对切缝要求更小,损耗要求更低的客户。

环形金刚石线切形机使用的金刚线直径在0.65mm-0.7mm,因为现阶段环形线的制造技术使得只有0.65mm左右的环形线能高速运转。金刚线母线在0.65mm,电镀上金刚石以后的线径大,所以环形线的切缝比C型切缝大;而且环形线电镀的金刚石颗粒大,因此更锋利,切割速度也更快。用户应根据自己的需求选择适合自己的机型。

3、导线轮造价不同

C型往复走丝金刚线切形机的导线轮直径在100mm左右,导线轮造价成本低。

环形金刚线切形机的导线轮直径在250mm左右,导线轮是铝滑轮外径包裹耐磨高分子材料,当然导线轮的造价成本也高。

4、金刚石线的走线运行线速

C型往复走丝金刚线切形机是往复走线结构,需要频繁换向,丝筒的转动速度有限制,所以金刚线的速度在11m/s左右。

环形金刚线切形机是单向走线结构,主动轮运转起来无需换向,主动轮转速可以达到4000rpm,加之导轮直径大,所以金刚线的速度更快,今科技术现阶段的环形金刚线走线速度可以达到49m/s。所以环形切割线在切割硬度和密度在石墨、陶瓷、油石等级的材料,切割速度上有优势。

5、关于取芯

C型往复走丝金刚线切形机的金刚线不是封闭的,所以C型金刚线可以从被切割材料内部进刀,把切割材料的内部开孔,满足要求线不能从材料外部切割进去的用户,及C型金刚线切形机既可以从材料外部进刀切割,也可以从材料内部开孔进刀切割。如下图

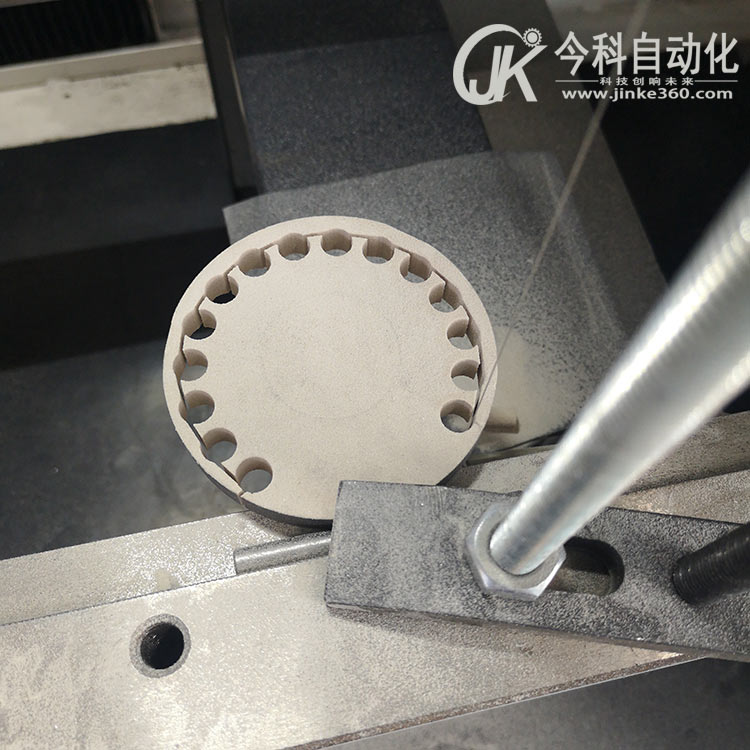

取芯切样品

取芯切样品

环形金刚线切形机的金刚线是封闭的,所以决定了环形金刚线切形机只能从材料外部进刀切割。如下图

环形线和往复走丝切形机都能切割的样品

环形线和往复走丝切形机都能切割的样品

今科技术对C型金刚线切形机和环形金刚线切形机区别及优缺点总结至此,我们会不断的在实践过程中总结金刚石线切割经验和数据,完善和优化我们的机器,和各位读者分享我们的切割经验。
