今科产品框架/金刚石线切割机简述

浏览次数:279次 发布日期:2020-03-25

今科产品框架:金刚石线切割机简述/泰州今科自动化

主要功能分切片机和切形状两大类。目前,泰州今科自动化金刚石线切割机,切片的有C型往复走丝结构、环形线和龙门结构三种;切形状的有C型往复走丝和环形线两种结构。

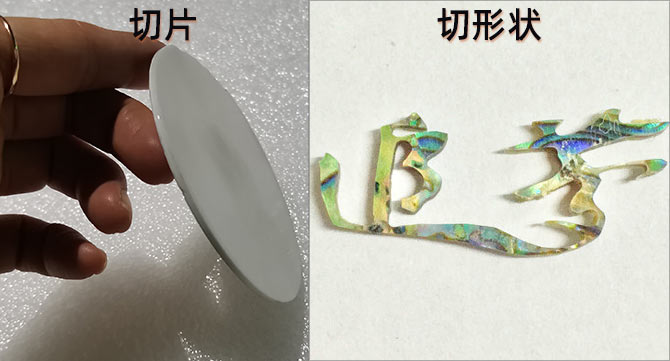

泰州今科有切片和切形状两种机床


一、C型往复走丝结构金刚石线切割机

主要切硬材料。这款是立式结构。

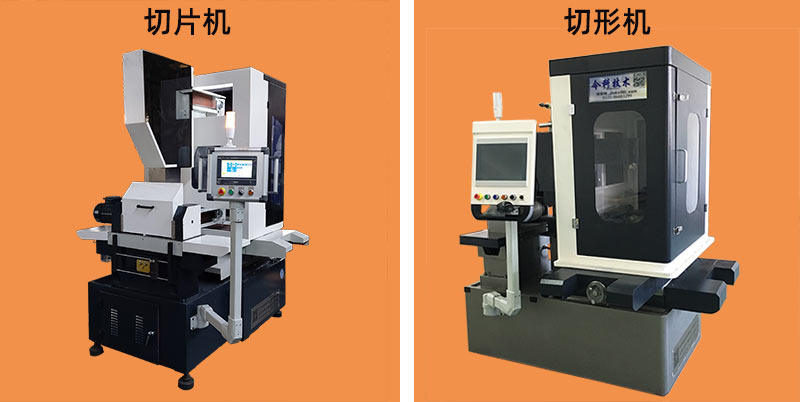

C型往复走丝金刚石线切割机

它是使用一根金刚石线往复循环走丝运动,(正方向运动走完全部金刚石线以后,再换方向,返回反方向运动。)往复式结构使用的金刚石线是单根长线,线量可以根据材料来定,长度在几百米到几千米甚至几万米都可以。所以它适合切比较硬的材料,使用金刚石线的线径0.2~0.4mm之间。

    机床有切片和切形状两种控制系统:1、切形状的控制系统能切片和切形状2、切片的控制系统只能切片,不能切形状。因为这款机床的金刚石线不是封闭的,切形状的可以切各种复杂图形,与环形线切形机的区别主要是这款可以取芯切内孔。

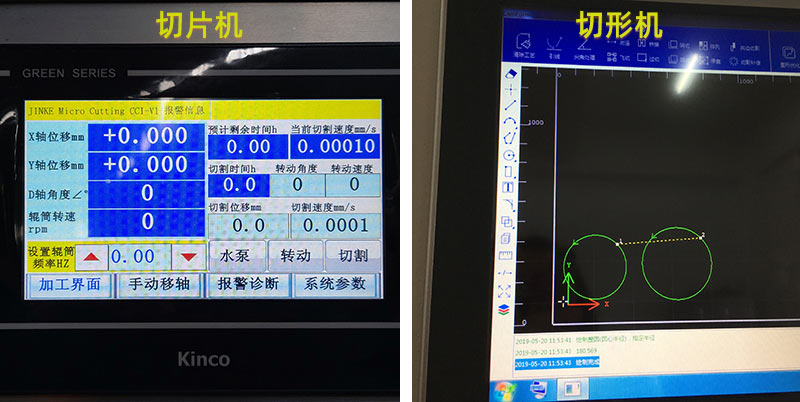

切片机和切形状两种数控系统

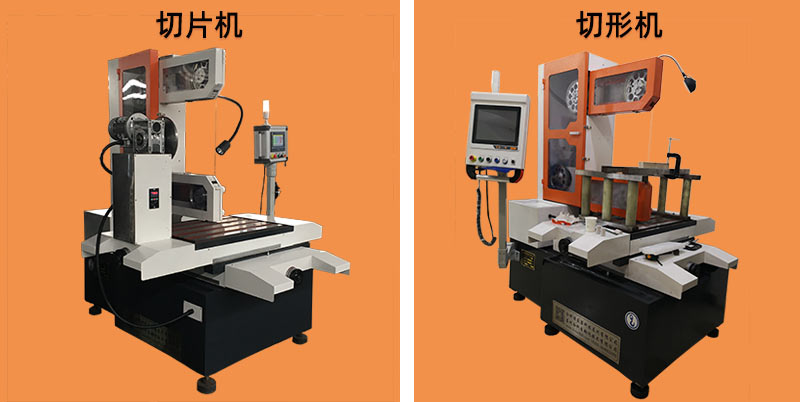

二、环形线金刚石线切割机

  主要切稍软一点的材料。这款是立式结构。


它是使用一根圆环状的金刚石线,线径0.6~1mm,长度只有几米。环形线切割机工作时是单向循环运动,不像往复走丝结构那样需要换向。因此,环形线切割机的切割速度会比往复走丝速度快。但是,环形线它再厉害,它参与切割的金刚石线毕竟只有几米,金刚石线切割加工方式属于物理切割,它在切割材料的同时金刚石线自身也被磨损,所以环形线切割机比较适合切软一点的材料,那样的话,对金刚石线的磨损没那么厉害,金刚石线的使用寿命也能长一点。

环形线切割机与往复走丝结构一样,它也是有切片和切形状两种控制系统。区别在于环形线是一根圆环线,属于封闭式的,它不能穿孔取芯切内孔,而且,它使用的金刚石线径也比往复走丝的粗,不能切特别精密的转角。如果需要切精密的转角图形,还是推荐选择往复走丝结构,往复走丝的金刚石线可以用线径规格小的,比如质量好的规格0.25mm的金刚石线能切割大部分硬脆材料。

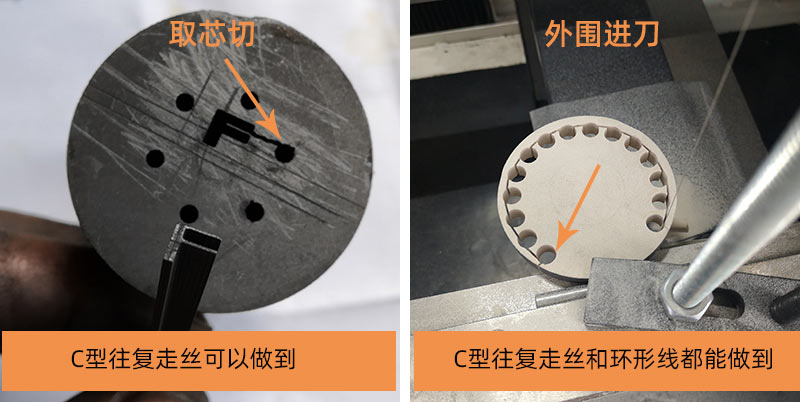

C型切割机和环形线切割机的区别

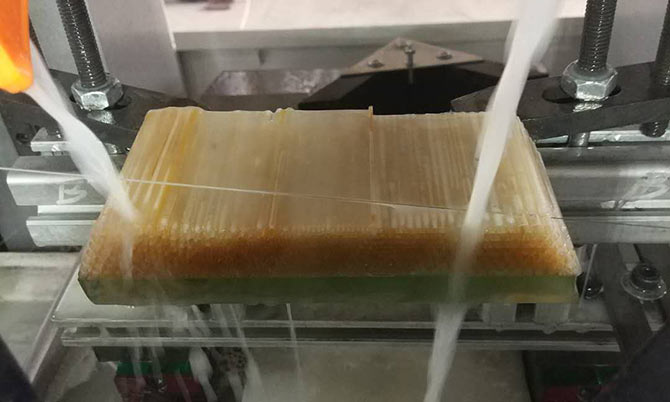

三、龙门结构金刚石线切割机


  主要切尺寸大的材料,或者是超硬的材料,利于安全切割。卧式结构,主要切片、开刃。

  龙门结构为梁式结构,两个贮丝筒,一个收线丝筒,一个放线丝筒。上线量比往复走丝结构的多两倍。工件不动,金刚石线做摆动切割。如果往复走丝结构是小尺寸材料切割,那么龙门结构就是对往复走丝结构的补充,专门切割大尺寸的材料。

  因为它是卧式结构,工件不需要运动,个人觉得这种结构更安全。但这种金刚石线摆动的切割方式,对机床的稳定性和机床精度要求会更高。
