环形线、往复走丝与弓架结构金刚石线切割机相对比哪个更快

浏览次数:2346次 发布日期:2020-05-29

成型切割设备:环形线、往复走丝与弓架结构金刚石线切割机相对比,哪个更快?

   金刚石线切割机切形状的三种结构:环形线、往复走丝、弓架结构。它们的加工方式分别是:环形线的切割工具是一根几米长闭合的线,单向循环运动;往复走丝的切割工具是一根几百米至几万米的长线,绕在丝筒上面,做往复循环走丝运动;弓架结构的切割工具是一根2米以内的短线,固定在弓架上做上下频繁运动。

    切形状时,在相同切割光洁度情况下,三种结构的金刚石线切割机切割速度对比为:环形线结构切割速度最快,其次弓架结构,最慢的是往复走丝结构。

用于切片时,在相同切割光洁度情况下,三种结构的金刚石线切割机切割速度为:环形线结构切割速度最快,其次往复走丝结构,最慢的是弓架结构。

能取芯切的是弓架结构和往复走丝结构,环形线不能取芯。

    环形线结构广泛使用的金刚石线径是0.6~0.65mm,不论被加工的材料硬度、大小如何。金刚石线单向循环,转速越快,线速越快,切割速度就越快。

弓架结构使用的线径0.5~2mm,切割硬度小或者厚度小的材料,使用0.5mm~0.7mm的线径;切割尺寸较大,硬度较大的材料,使用的线径为1mm到2mm。切形状时,不计精度和光洁度,切割效率最高≥1000 mm²/min。

往复走丝结构使用的线径为0.2~0.4mm,不计光洁度和精度,石墨切割效率能>2000mm²/min。但因为线径小,与加工件的接触面积小,往复频繁换向,所以会产生一定的线痕。上的线越少,线痕会越明显。

环形金刚石线切割机

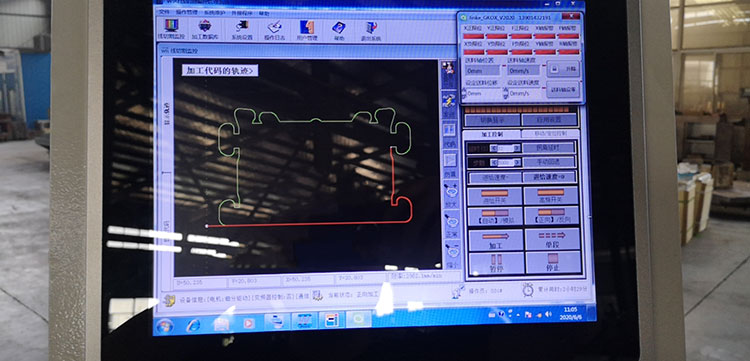

比如切割上图一样的石墨工件,想得到相同光洁度的工件,往复走丝切割一个时间大概5个小时切一个,环形线结构切割30分钟内切一个,弓架结构切割一个大概3个半小时。现在,大家大概会明白环形线、往复走丝结构与弓架结构的金刚石线切割机对比哪个更快了吧。

这三种结构的金刚石线切割机都有哪些优势呢?

环形线切割速度快、切割精度高、切割质量好,适合切割相对较软的材料,它的金刚石线是闭合的,因此不能取芯切。因为环形金刚石线的长度要保证张紧力,机床的线架高度和长度一旦确定就不能随意更改了。

往复走丝结构的上线量可根据材料的硬度、尺寸大小定制各种尺寸的贮丝筒,可以上更多的线,因此能切割硬度更大、尺寸更大、图形更复杂的材料。往复走丝的线径很小,能精确的切割出转角。这种结构的震动小,能切薄的工件而不会破坏掉工件,成品率高。切缝更小。它的金刚石线是断开的,可以穿孔取芯切。而且它的金刚石线成本也是最低的。这种结构可以根据用户材料具体情况调整线架的高度,利于切割出精度更好的工件。综合成本是三种加工方式中最低的一种。

弓架结构也可以取芯切,它的运动方式是金刚石线上下运动,因此,切割速度快了也会产生牙齿印。它的金刚石线两头没有电镀金刚石颗粒,很容易疲劳断线。这种结构震动较大,只能切割一定厚度的工件。这种结构的线架也可以调整高度,但金刚石线的长度规格也会随之改变。

泰州今科生产的切形金刚石线切割机有环形线和往复走丝结构两种。材料软的,可以选择环形线结构金刚石线切割机,材料硬的可以选择往复走丝结构金刚石线切割机。
