加工实例/石英玻璃芯模异形切割

浏览次数:313次 发布日期:2024-05-21

尺寸长**高:

试样材质

石英玻璃

试样描述

长方形,厚度25 mm

加工要求

形切割。

试样加工机器

JINKE_GKCS20往复线金刚线切形机

金刚线

金刚石线参数(直径0.37mm,长度280m)

冷却方式

冷却液浇注冷却,一方面对金刚石线降温,延迟线的使用寿命,另一方面对切割面降温,减小温度对试样的影响。



切割操作:把石英玻璃固定在机床工作台上面,切割时直接导入切割图纸。



切割数据

项目

单位

数据

备注

切割厚度

mm

25


切割速度

μm/s

25

变速切割

清角时间

s

50


金刚线速度

m/s

5


金刚线补偿

mm

0.18


切割时间

h

415


石英玻璃芯模切割结果

切面光洁度好,无崩边。

石英玻璃芯模异形切割

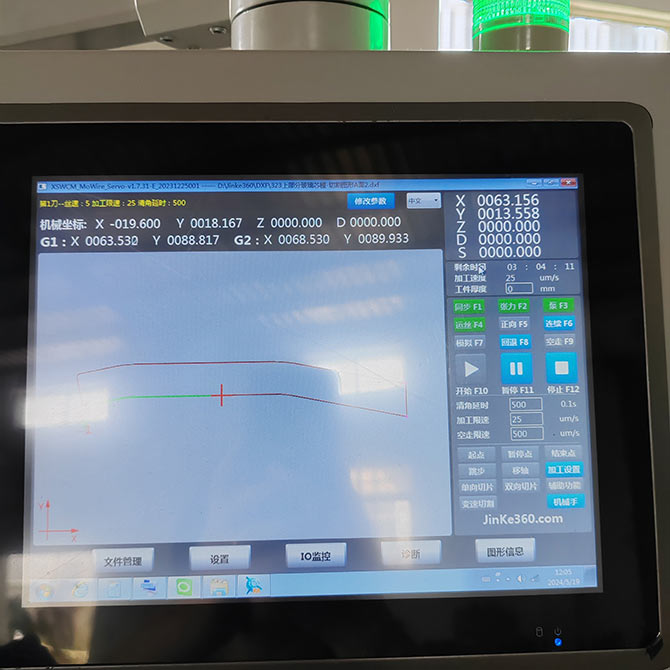

石英玻璃芯模异形切割界面

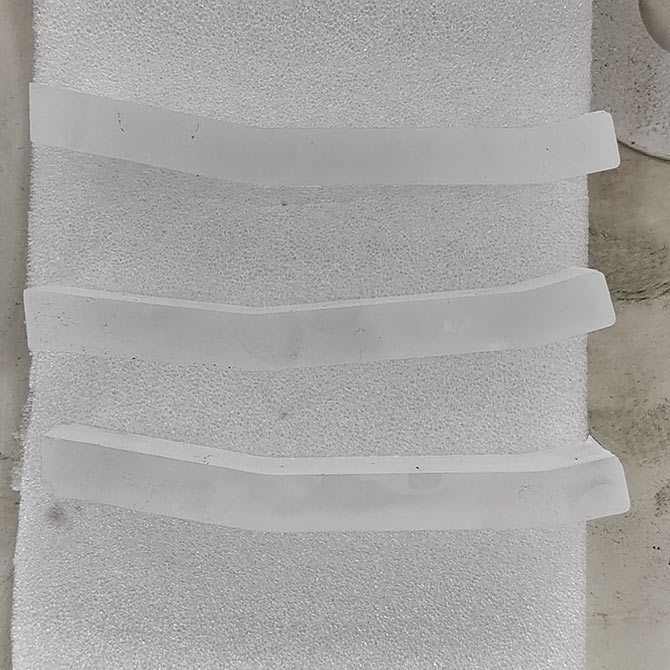

石英玻璃芯模异形切割效果

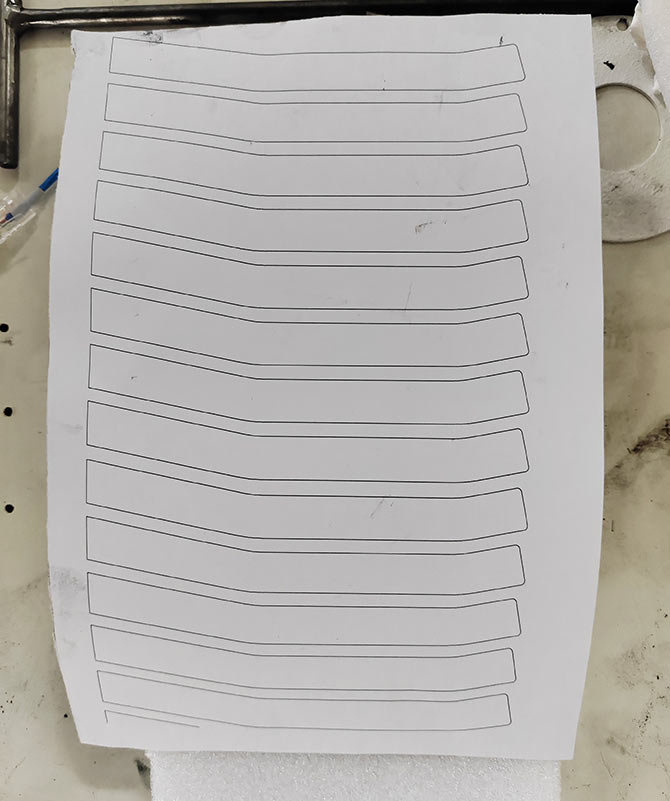

切割图纸

石英玻璃芯模异形切割图纸

切割效果:

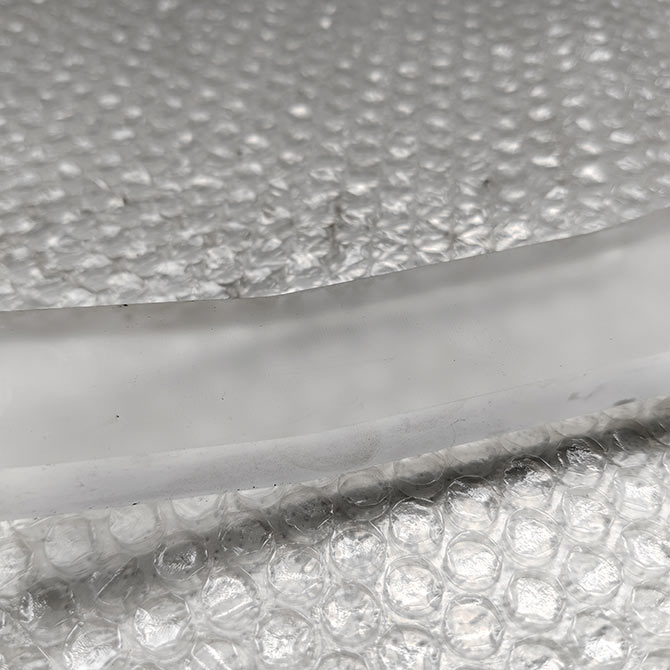

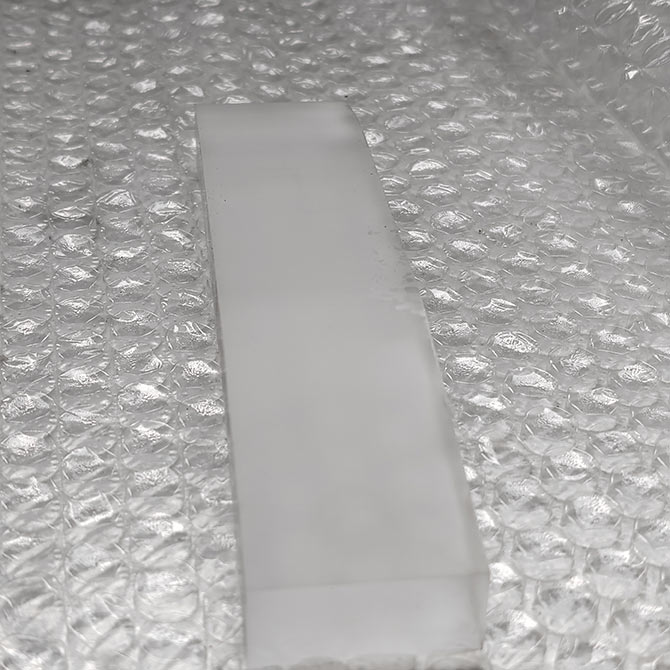

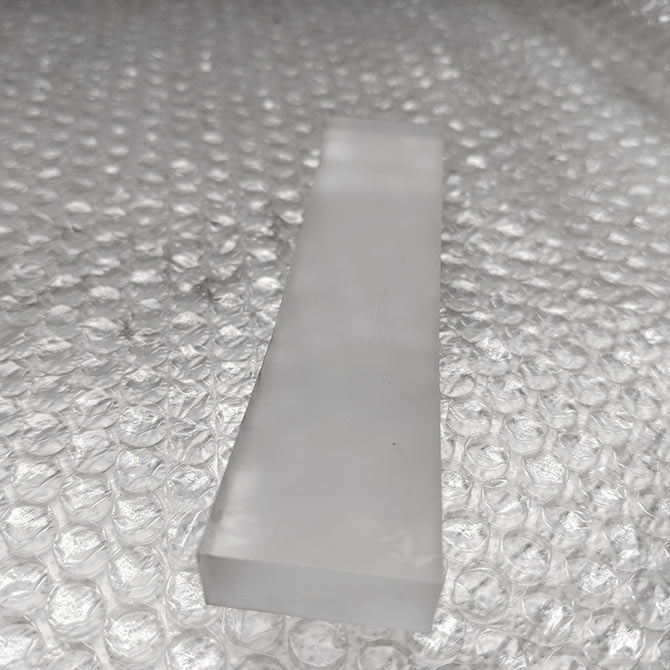

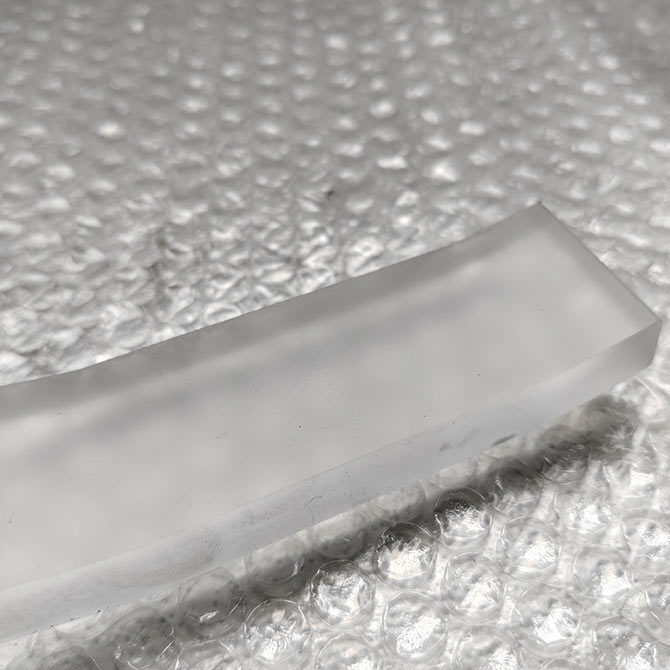

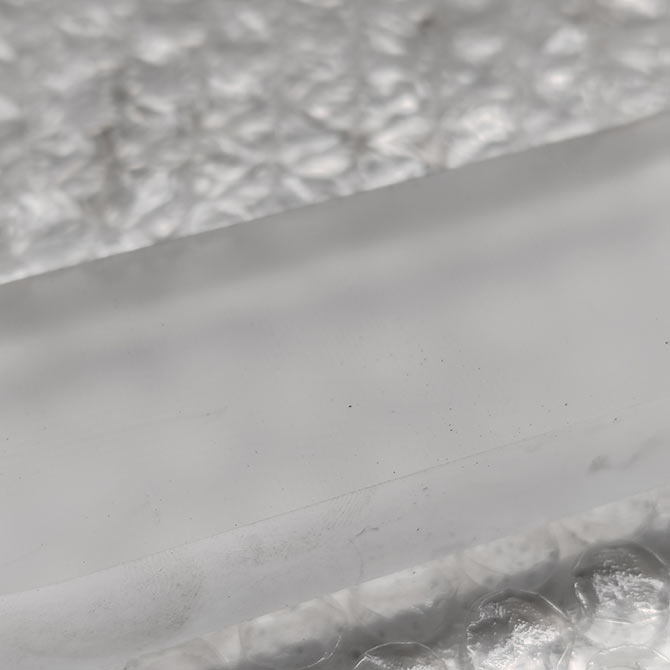

石英玻璃芯模异形切割效果

石英玻璃芯模异形切割效果

石英玻璃芯模异形切割效果

石英玻璃芯模异形切割效果

石英玻璃芯模异形切割效果
