加工实例:稀土永磁材料已烧结钕铁硼切割效果

浏览次数:2518次 发布日期:2019-02-16

金刚石线切割机加工实例:稀土永磁材料已烧结钕铁硼切割效果

文/泰州今科自动化

加工实例:稀土永磁材料已烧结钕铁硼切割效果

已烧结的稀土永磁材料钕铁硼的特点是硬、脆,表面看上去就是金属的颜色,其含有大量的稀土成分,加工方式选择比它更硬的金刚石线来切割更为适合。因为金刚石线切割机的切割震动小、切缝小,不易崩边、也节省材料。虽然它的加工速度不快,目前来说,综合因素,金刚石线切割方式却是更适合的方式,没有之一。

客人寄来的小样是有瑕疵的,长度为54mm,对角线直径为61mm,所以直切长度便为54mm,旋转方式切割直径为61mm。切割结果如下:

旋转切割一片,耗时20分钟,直切一片耗时30分钟。效果如图:

加工实例:稀土永磁材料已烧结钕铁硼切割效果

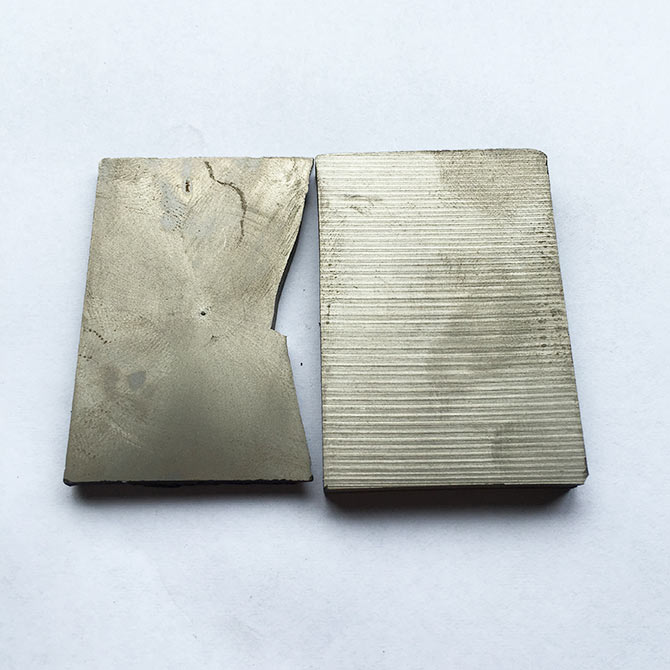

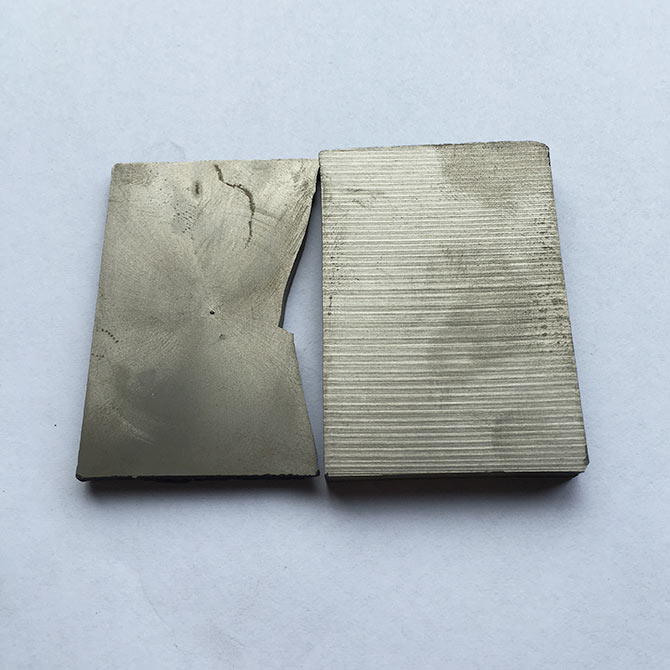

上图左边为旋转切割效果,20分钟切完一片;右边为直切效果,30分钟切完一片。

加工实例:稀土永磁材料已烧结钕铁硼切割效果,旋转切效果

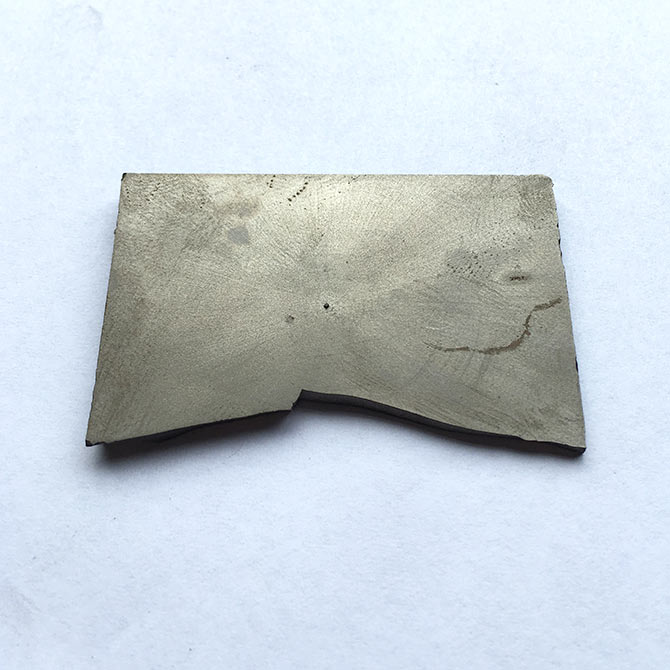

上图为旋转切割效果,自然光线下拍摄

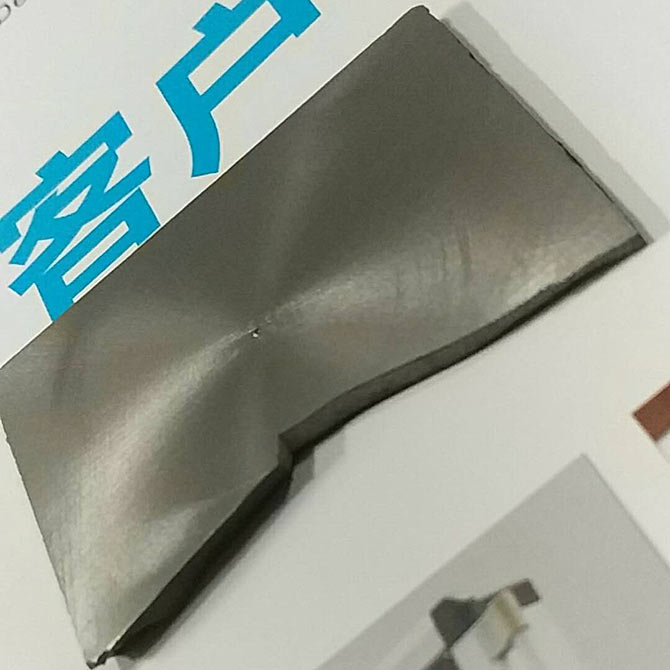

加工实例:稀土永磁材料已烧结钕铁硼切割效果,旋转切割效果

旋转切割的尺寸以对角直径为准,切割加工时,输入的参数要比实际尺寸大一些。

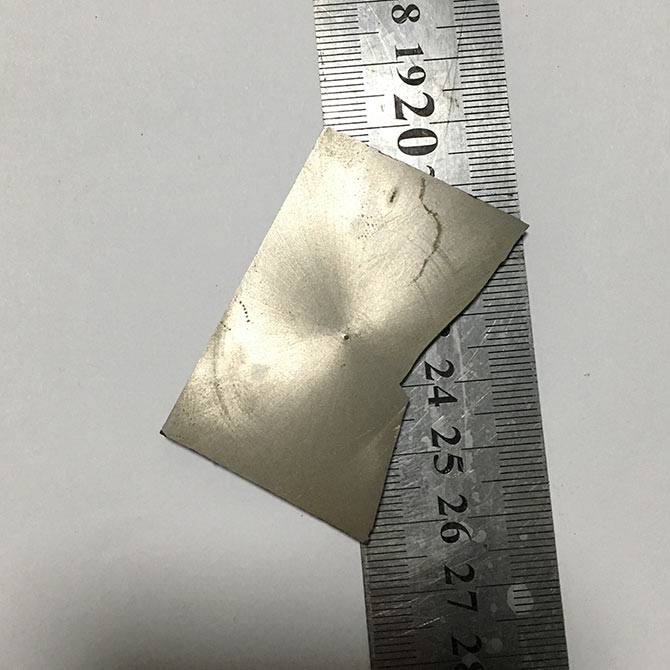

加工实例:稀土永磁材料已烧结钕铁硼切割效果,灯光下拍摄

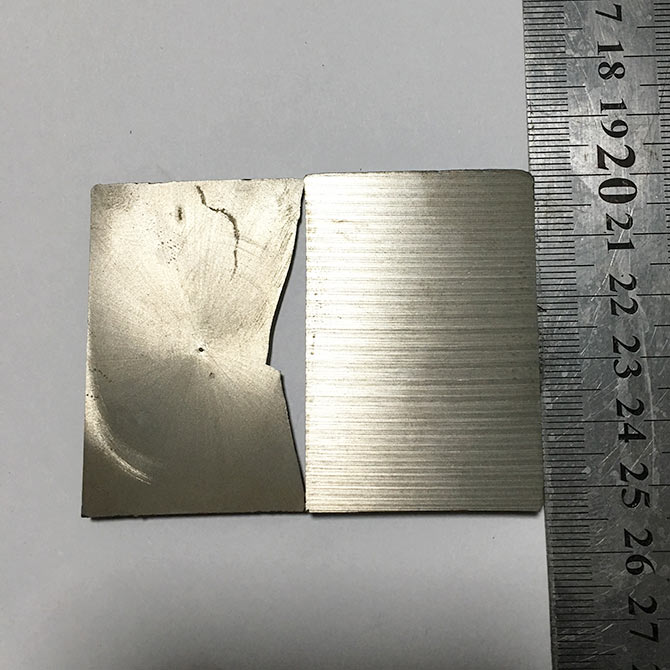

灯光下拍摄的切割效果

加工实例:稀土永磁材料已烧结钕铁硼切割效果,直切效果

上图为直切效果

加工实例:稀土永磁材料已烧结钕铁硼切割效果,刚切下来拍摄的效果

上图为刚切完之后拍摄的效果

加工实例:稀土永磁材料已烧结钕铁硼切割效果,平面度测量

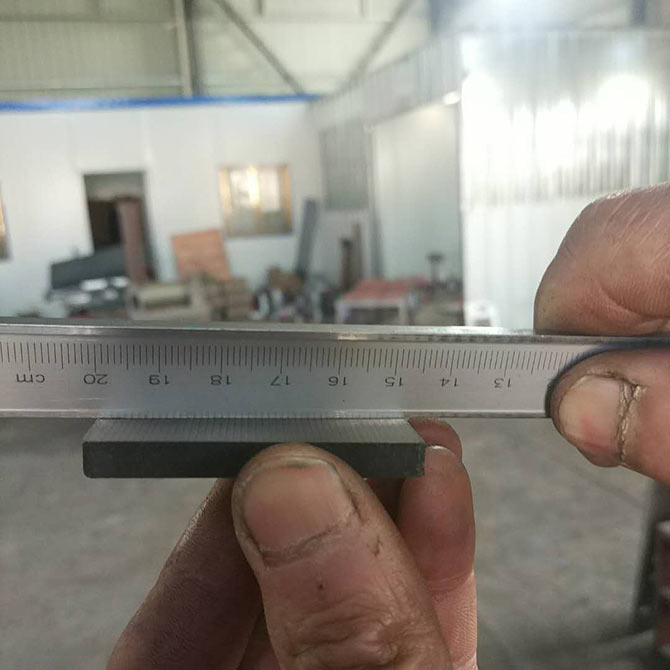

直切的平面效果测量
