加工实例:翡翠糯种切割效果

浏览次数:2903次 发布日期:2019-05-17

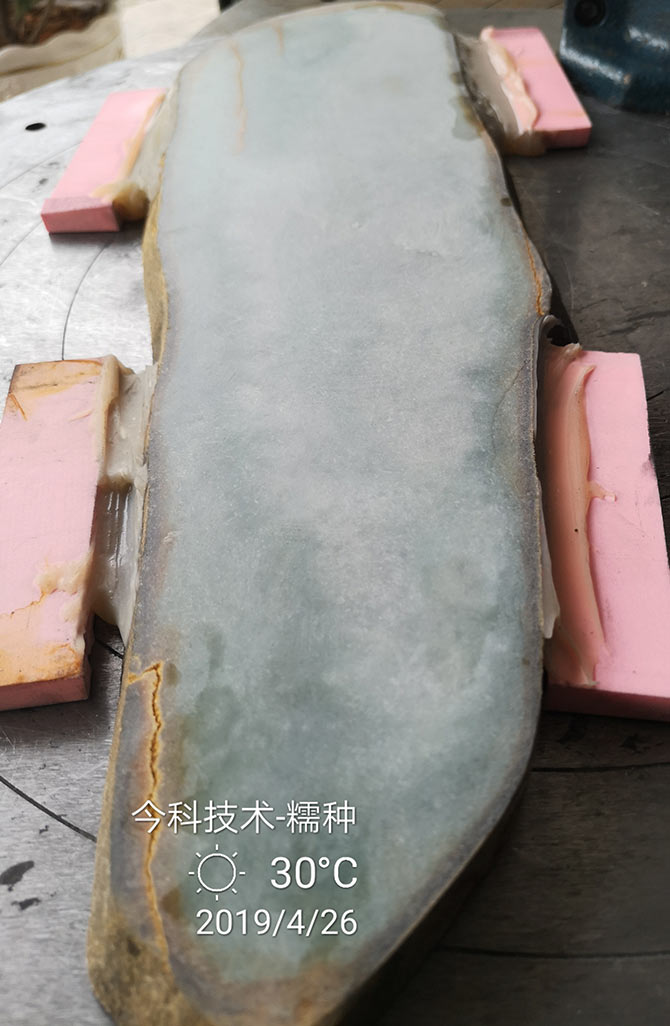

泰州今科金刚石线切割机加工实例:翡翠糯种切割效果

泰州今科金刚石线切割机加工实例:翡翠糯种切割效果

切割材料为翡翠糯种,长41.5cm

我们今科的金刚石线切割机是以材料最宽的地方来计算切割面积,在材料最宽处的尺寸基础上加4到8cm左右作为切割直径,以此补偿金刚石线加工过程中拉伸或进给速度过快产生的弯曲带来的误差。至于加多少补偿,这个没有规定,但是不能低于4cm,根据材料的硬度、金刚石线的规格、加工速度和切割质量的要求来设定。比如材料软,切割起来不费劲,就把补偿设定在4cm左右,材料硬,补偿就大。材料的磨损比较慢,金刚石线的进给快,就会造成金刚石线的拉弓,弯曲度加大,补偿就越大。

这块料,不是我们公司的样品,而是客户的加工品。图片是经理出差到客户那边拍摄的,直径41.5cm翡翠,新上的金刚石线切割一刀用时18小时,旧线用时19.3小时。线径为0.37mm,上线量200m。

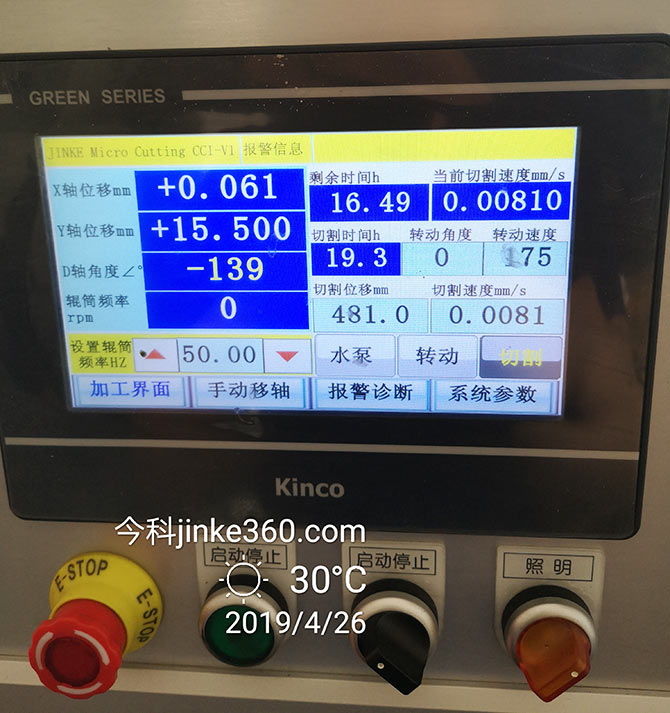

切割翡翠的加工参数界面。

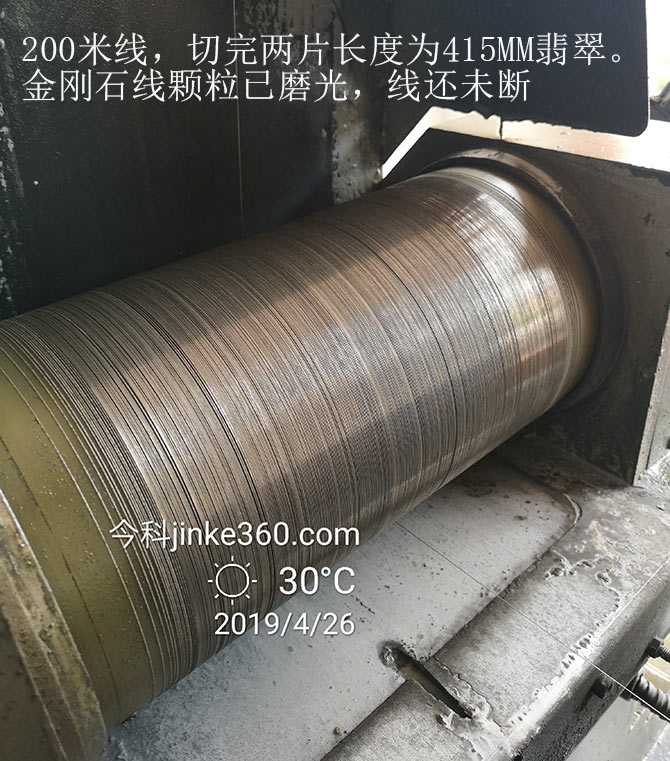

金刚石线磨损之后的样子

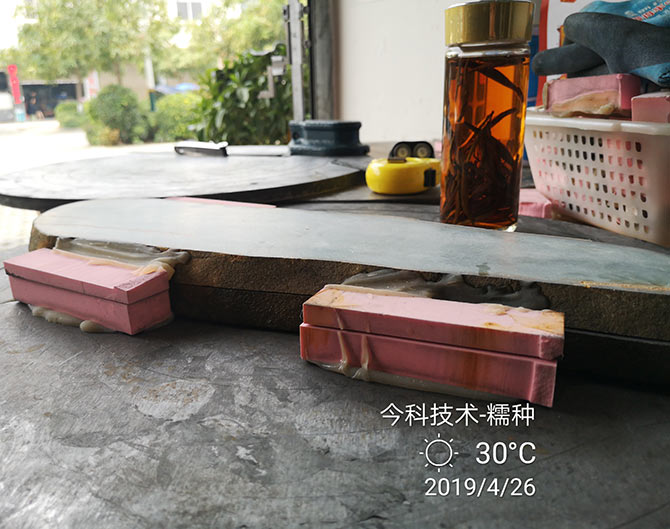

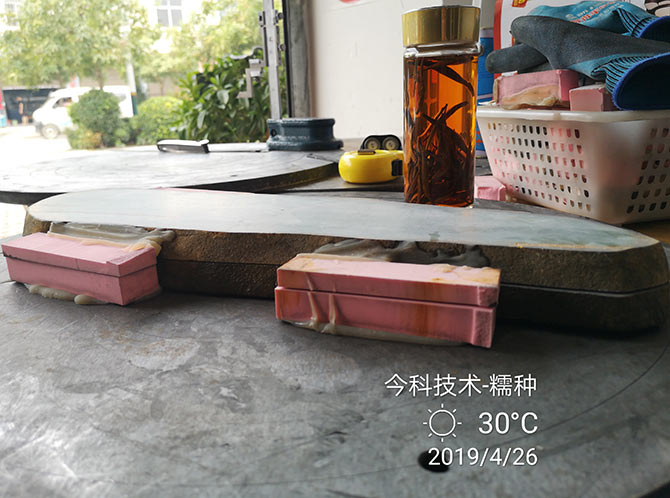

翡翠旁边的粉色材料叫戴莫,不清楚这两个字是不是这样写的。粘贴戴莫的作用是起到一个导向的作用,切割时,翡翠的表面是光滑的,有了这个戴莫,金刚石线就不会打滑,切到翡翠内部,就不怕了,所以这个戴莫的作用是保护切割平整度。如果戴莫是粘在材料最宽处外面的,戴莫也要计算到加工尺寸内。

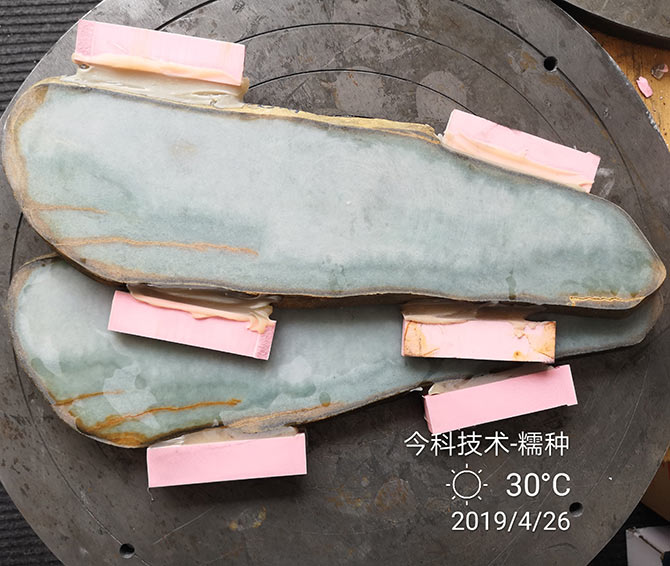

泰州今科金刚石线切割机加工实例:翡翠糯种切割效果

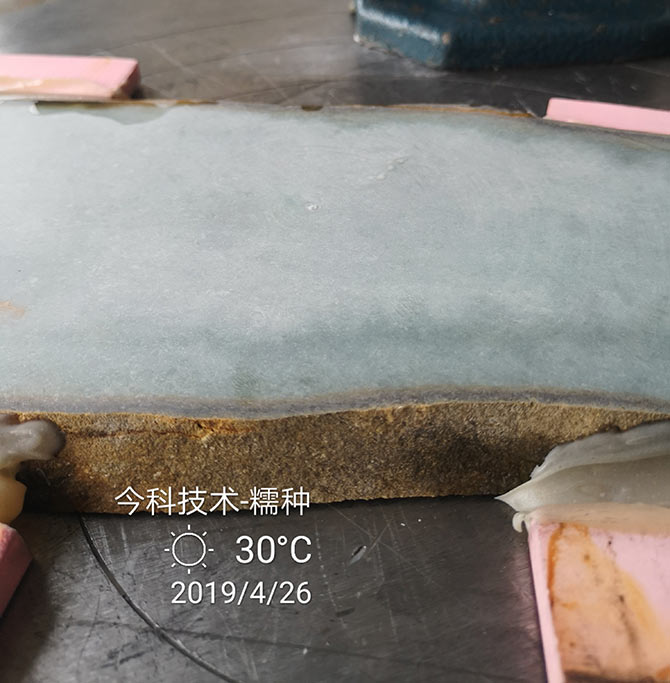

泰州今科金刚石线切割机加工实例:翡翠糯种切割效果

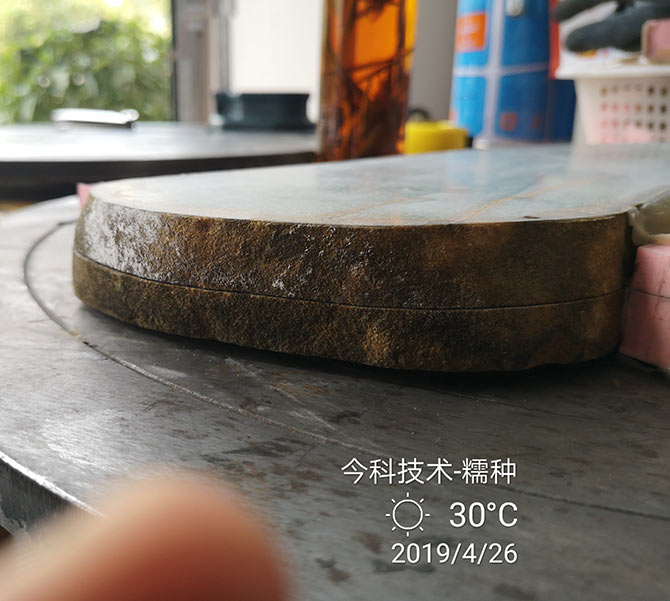

泰州今科金刚石线切割机加工实例:翡翠糯种切割效果

泰州今科金刚石线切割机加工实例:翡翠糯种切割效果

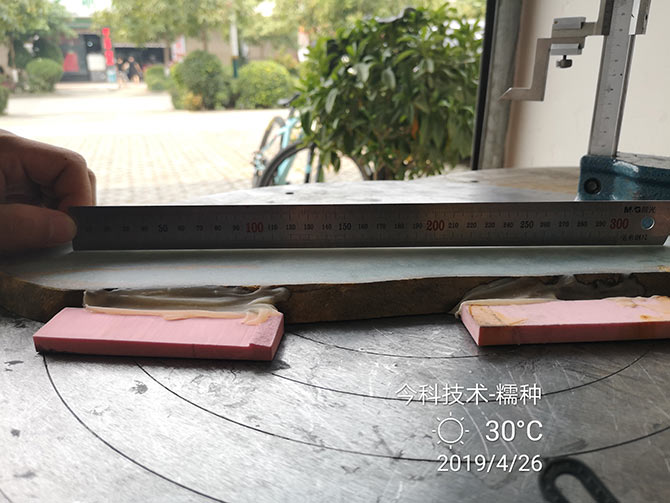

泰州今科金刚石线切割机加工实例:翡翠糯种切割平整度测量

泰州今科金刚石线切割机加工实例:翡翠糯种尺寸

泰州今科金刚石线切割机加工实例:翡翠糯种切割效果
