加工实例:石墨异形切割铝型材石墨模具切样

浏览次数:832次 发布日期:2020-06-09

石墨异形切割铝型材石墨模具切样/泰州今科自动化技术

切割设备:泰州今科环形线金刚石线切割机,GKOX4550型,切割石墨异形工件。

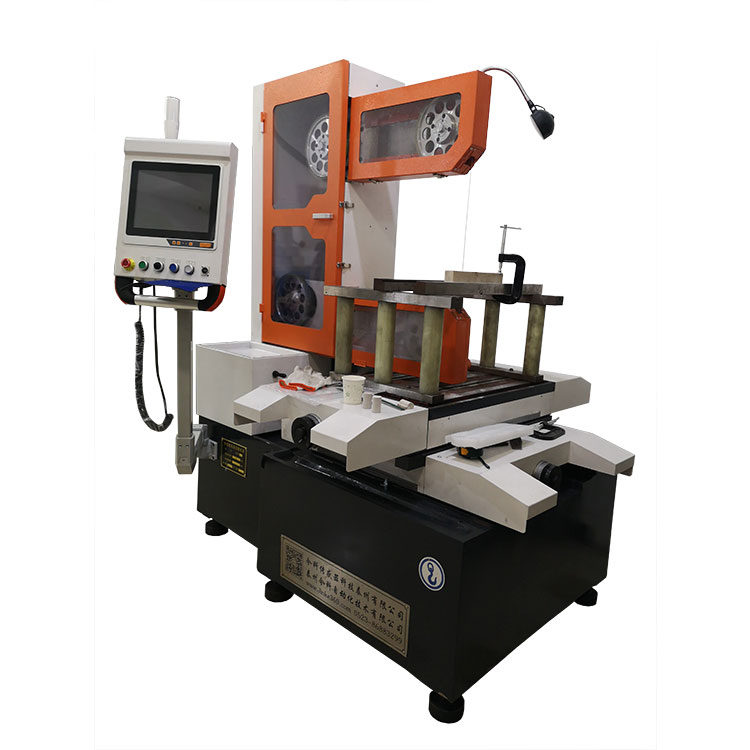

泰州今科环形金刚石线切割机

上图,泰州今科环形线金刚石线切割机

切割石墨铝型材模具,线径0.65mm,转速3600转。

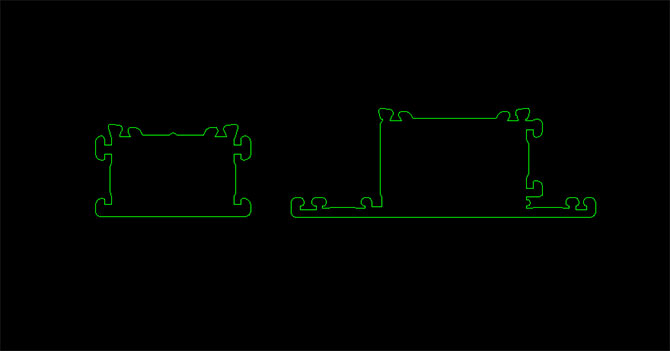

需要切割的石墨异形图纸如下,需要切割的异形模具有大小两个。

石墨异形模具图纸

切样效果如下:

15分钟切割一个

15分钟切完一个小模具

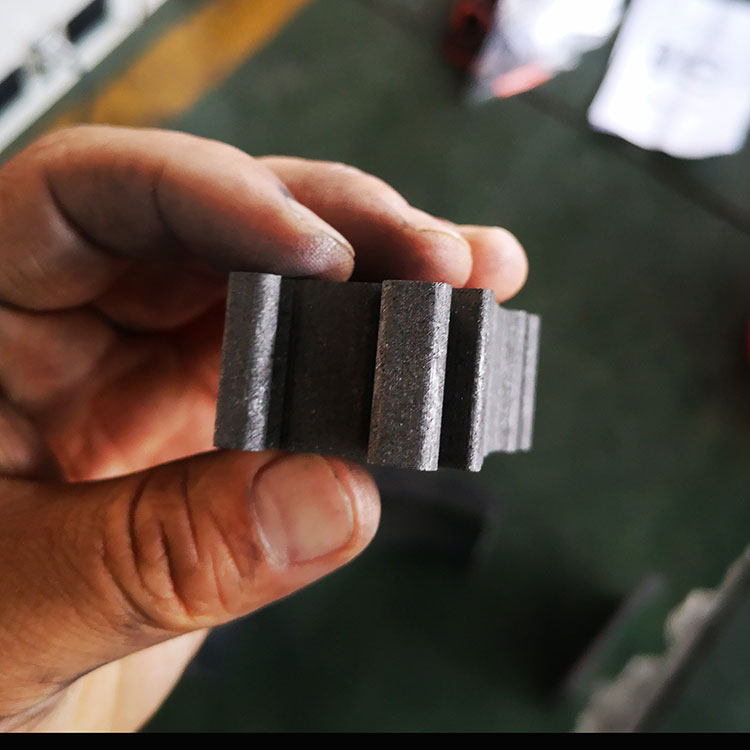

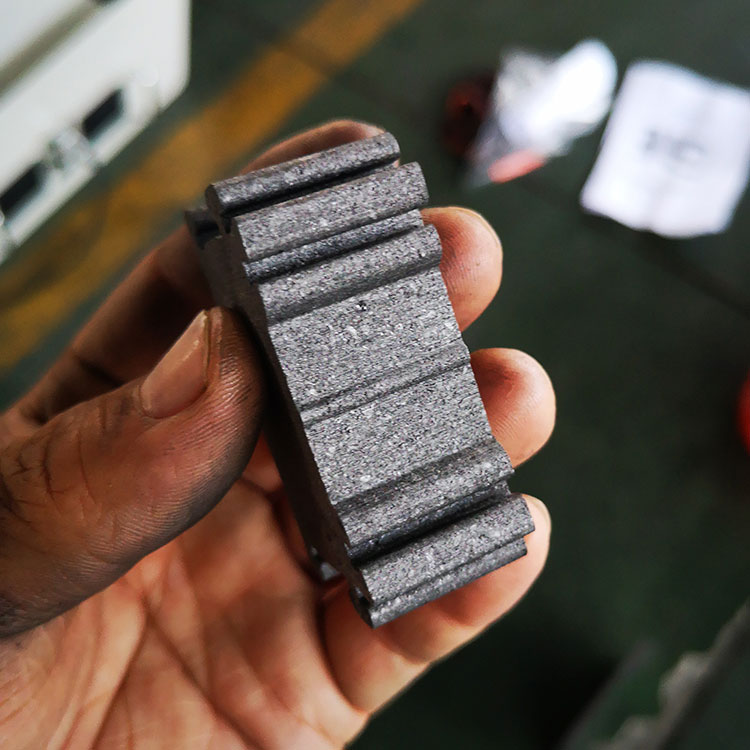

上图为图纸中的小模具,15分钟切完一个的效果。

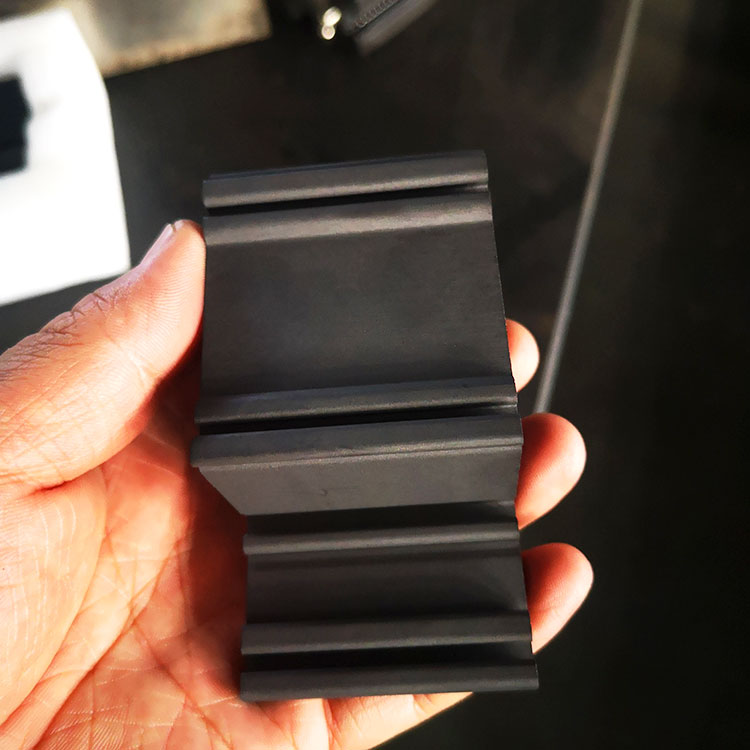

下图为图纸中的大模具,19分钟切完一个的效果。

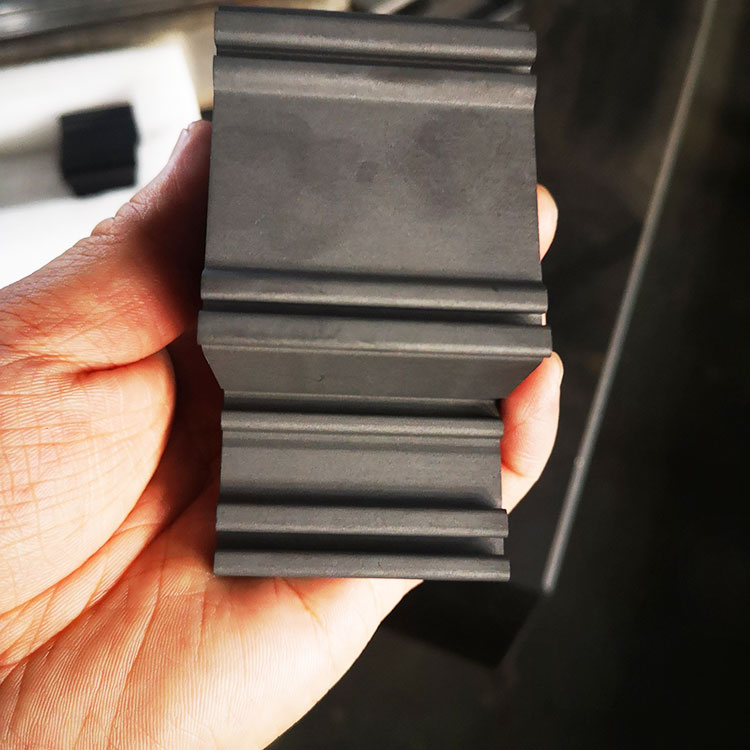

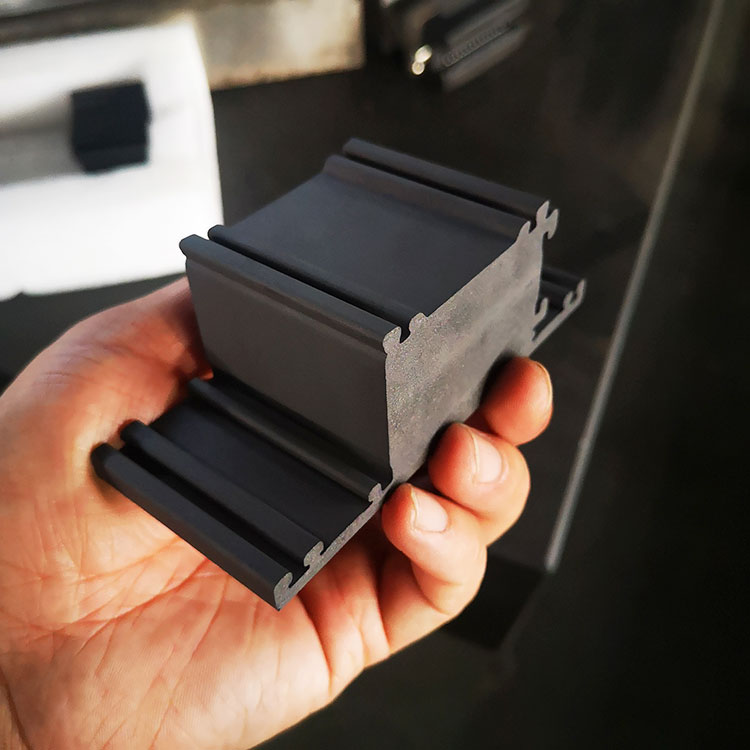

石墨异形模具切割效果

石墨异形模具切割效果

石墨异形模具切割效果
