定制的研磨轮专用金刚线切割方案

浏览次数:2355次 发布日期:2020-09-08

泰州今科自动化技术/宣

本方案针对研磨轮切片和平面异形切割


客户需求

1、切割的主要产品尺寸及切割方式

产品规格

外径mm

内径mm

长度mm

切割方式1

切割方式2

其他

16寸研磨轮

406

254

430

切片

环切


12寸研磨轮

305

127

430

切片

环切


10寸研磨轮

254

127

430

切片

环切


8寸研磨轮

203

76.2

430

切片

环切


6寸研磨轮

150

25.4

430

切片

环切


5寸研磨轮

120

45

1050

切片

\


2、设备要求

(1)、适用但不限于以上尺寸的产品切割;

(2)、所配用的金刚石切割丝使用寿命连续切割状态≥20小时(目标值:涉及配件切割丝选型)

(3)、切片端面平整、无灼烧痕、崩边,含自动支撑下料模块.

(4)、含人机界面,设置切割尺寸后可自动完成切割.

(5)、工作区域封闭式,含观察窗、安全门,预留除尘吸风口.

3、材料外形



切割方案

1、主机介绍

GKXO4550研磨轮金刚线切片切形机,用于6-16寸研磨砂轮切片和平面异形切割。高速切片,高精度切形。该类设备的特点是:第一、金刚线速度快,主轴速度高,主轴惯量大。为了保证切割速度和精度,切割时金刚线的线速度在30m/s-50m/s,主动轮速度在2000-4000PRM范围内。因此,要在大惯量下兼顾主轴转速;第二、金刚线长期运行必须保证线在一个平面,否则高速运转下,金刚线晃动,大大降低金刚线使用寿命和产品加工质量。因此为了保证切割机器长期稳定运行不变形和吸收振动,我公司采用高标号低磷、低硫铸铁原料,床身、工作台、线架、立柱、主轴电机座等均进行二次人工时效及自然时效处理,大大降低了机器变形系数,使其结构稳定、整机精度保持性非常好。XY轴采用精密滚珠丝杆,长期使用,保证了切割精度和切割平面度。

金刚线切割系统,结合我公司长期的工艺积累和客户的反馈,我公司自主开发的Jinke Cut v2020控制系统,简介易懂,针对高速切片,客户可在不到半小时内完全掌握操作,针对平面异形切割,既可以在机器人机界面上绘制切割图,又可以导入CAD生成的图纸。另外,因为控制系统是我公司自主开发,我们可以针对不同客户量身定制,例如增加第三轴旋转轴,增加自动送料轴,增加自动接料台等等,也可以根据客户的工艺需求,定制专属的切割工艺。

针对5-16寸研磨砂轮切割,客户只用于切片和环形切割,我们考虑到设备操控的简易性,降低客户人力成本的投入,我们推荐环形金刚线取芯机,既可以切片,又可以环切。即使不懂CAD绘图的员工,对于切片,只需要切割长度和宽度,及切割数量等参数即可,对于环切,只需设置切割直径等参数即可。

注意:如果客户有后期有其他平面异形切割,需要绘制CAD图纸,客户需选用金刚线切形机。

客户切割研磨轮的最大尺寸是406mm,厚度430mm,推荐客户选用GKXO4550,该机型XY有效行程450*550mm,最大切割个尺寸430*450.可完成切片和环切。

切割速度,切割速度范围6mm/Min-600mm/Min。根据研磨轮的试切割数据,研磨轮切割速度可在120mm/min比较合适,不是速度不可以再快,而是速度再快时,会增加研磨轮和金刚线之间摩擦产生的温度会很高,会出现烧痕现象。切割速度随切割厚度,应适当降低。

针对金刚线钣金有开放式钣金和封闭式环保钣金,客户可根据自己需求选择。机器预留了吸尘接口,配以客户自己的吸尘装置或选用我们的吸尘器,大大降低了粉尘污染。

机器人机界面友好,用户操作容易,控制系统增加电子手轮移轴,操作方便省力,同时也避免了传统机器通过关断XY托板电机使能后再手动摇动托板移动造成的误差。(因为电机在关闭使能时,电机保持扭矩变为0,而再次打开电机使能后,电机扭矩恢复,在这个过程中,再有外力的情况下会造成微小的移位)。

2、夹具介绍

环切夹具

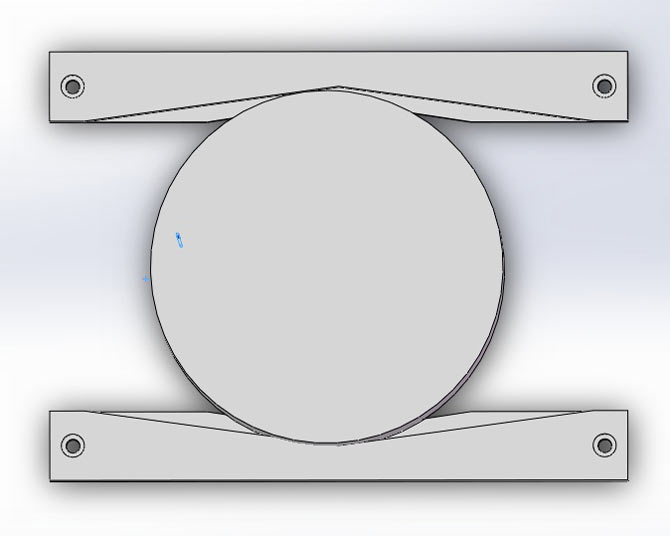

如下图所示是环切夹具,因为研磨轮的形状和尺寸,我们采用V形夹具,可以对不同直径的圆进行定位夹持。再配以控制系统的定位功能,用户可以快速准确装夹。

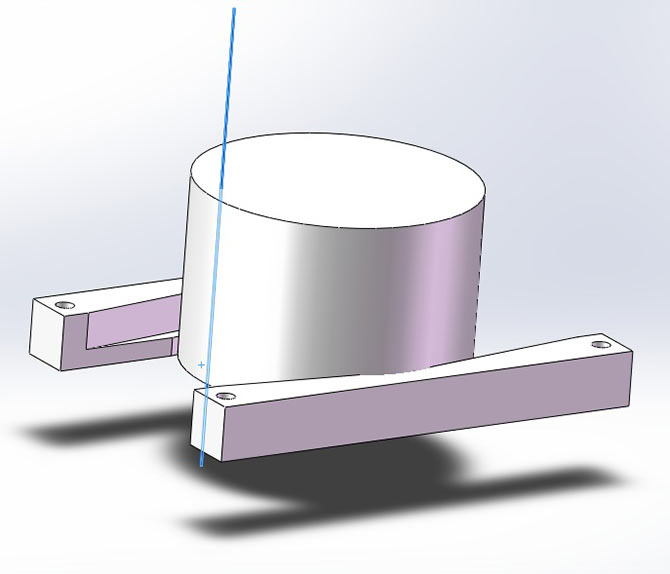

环切夹具

环切夹具

切片夹具

环切夹具同样采用V形夹持,可以准确夹持不同半径的研磨轮。

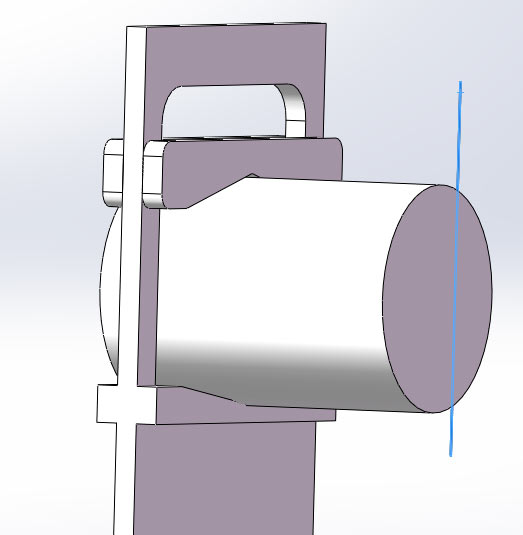

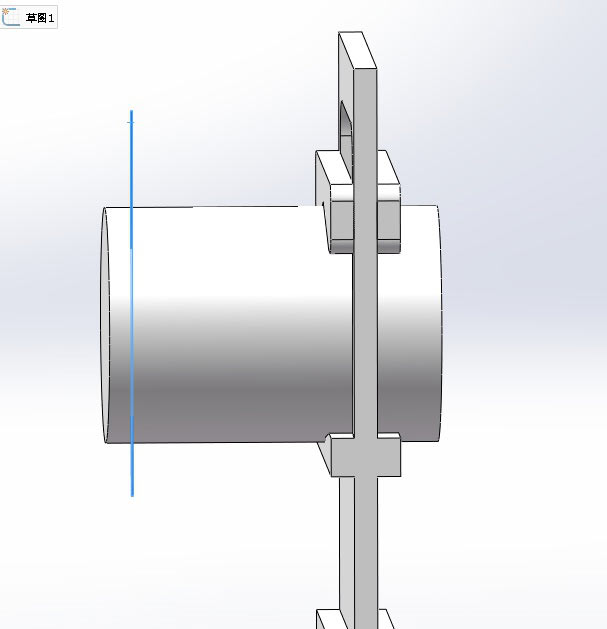

切片夹具切片夹具


今科环形线切割机样机切割图

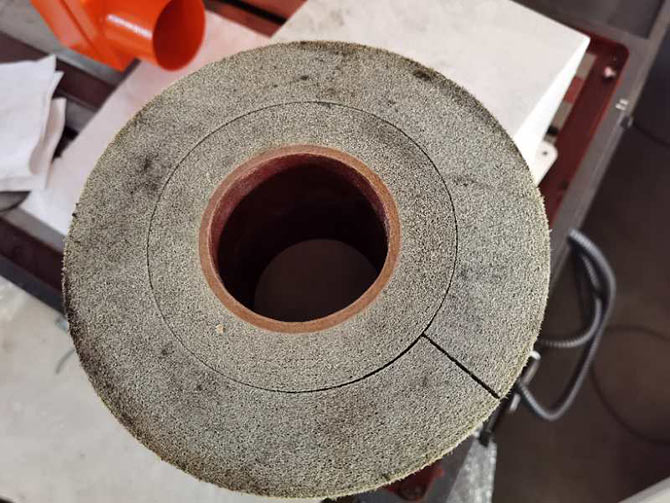

环切图

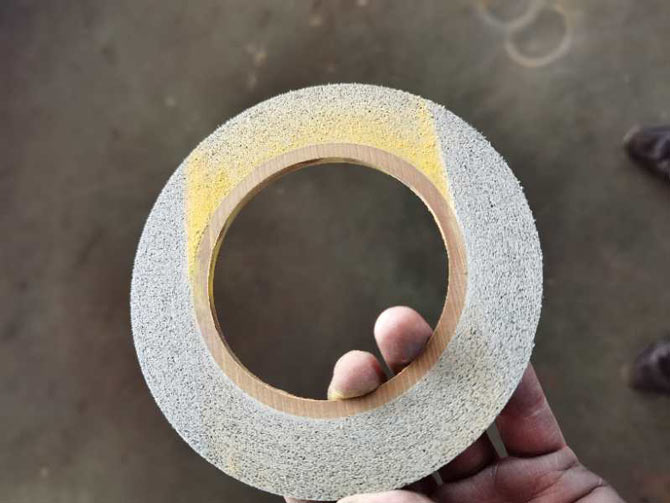

环切图

环切图

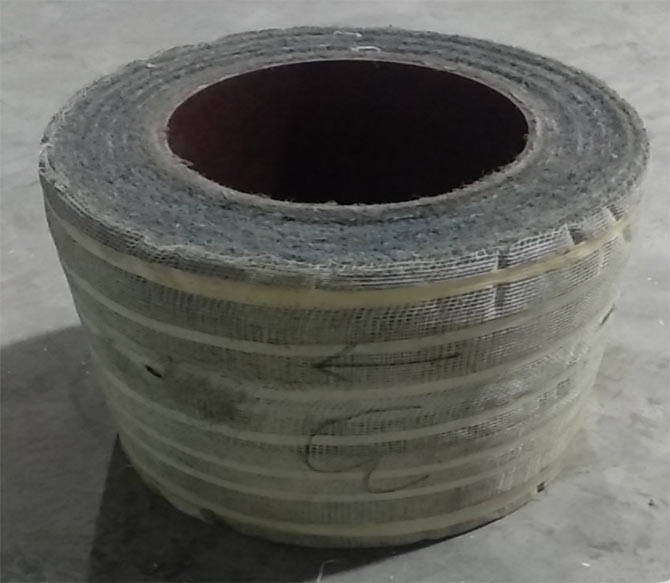

切片效果

切片效果
