今科C型环形金刚石线切片切形机器试样医疗材料切割报告

浏览次数:330次 发布日期:2021-07-01

今科C型环形金刚石线切片切形机器对压变陶瓷等集成医疗材料试样切割报告

泰州今科自动化技术_


时间:2021年6月30日,星期三

地点:江苏省泰州市京泰路街道海陵工业园区高新技术创业中心

切割设备:泰州今科环形金刚石线切形机

1、联系方式

试样提供单位

医迈斯电子医疗系统杭州有限公司(以下简称EMS)

试样加工单位

今科传感器科技泰州有限公司

(以下简称JINKE)

地址

浙江杭州余杭

地址

江苏省泰州市海陵工业园区高新技术创业中心

联系人


联系人

党晋 17798896369

邮箱


邮箱

dj@jinke360.com



2、加工描述

试样材质

不锈钢、压变陶瓷、胶、树脂、锡等集成材料

试样描述

圆柱形状,直径61mm,厚度16mm

加工要求

沿圆弦线做剖面切割,且弦线要经过圆形压变陶瓷中心。

试样加工机器

JINKE_GKOX4550环形金刚线切形机器.

金刚石线参数(直径0.65mm,长度3560mm)

冷却方式

冷却液浇注冷却,一方面对金刚石线降温,延迟线的使用寿命;另一方面对切割面降温,减小温度对试样的影响。



3、切割描述及切割结果

   对试样进行了两次剖面切割,第一刀切割,先熟悉试样材质,第二次切割根据第一次的切割数据,对切割参数做调整后再切割。

切割

第一刀

第二刀

切割弦长mm

45

55

切割进给速度mm/s

0.01

0.005

切割时长*h*min

1 h 25min

3 h 5 min

金刚石线线速度m/s

13

13

张力气压MPa

0.4

0.4

切断时落料方式

自由落下

夹具夹持



3.1、第一刀

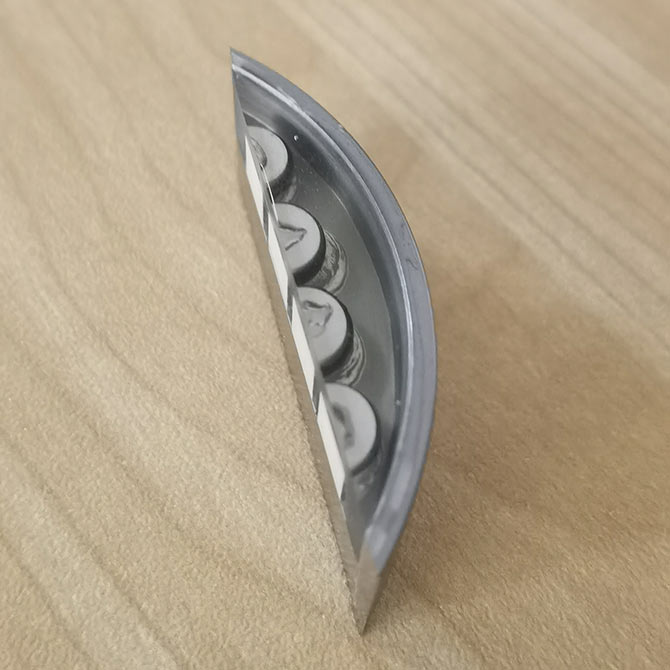

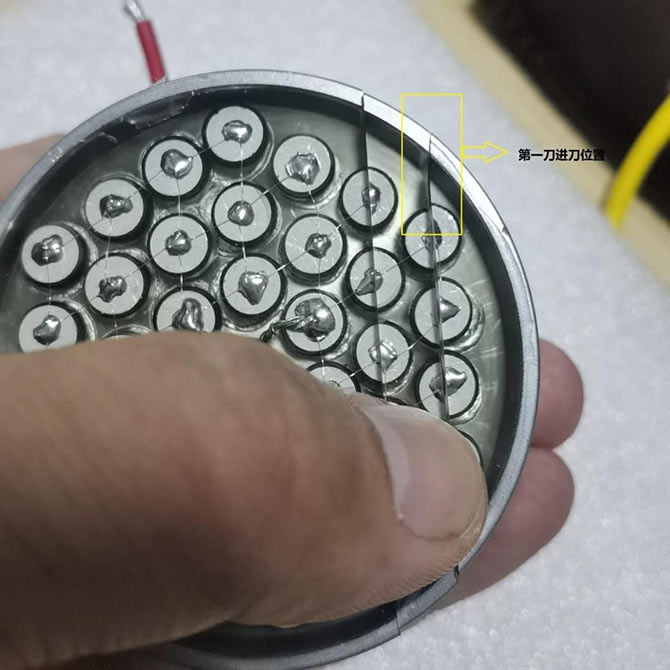

第一刀切割剖面的进刀口,出现一小段弧度,细看第一刀切割试样图,引起该小段弧度的原因分析:因为进刀口为圆弧形状,且为不锈钢材质,表面光滑,切割进刀速度过快,出现滑丝而造成的。

避免该问题的解决办法:一、在进刀口处粘导向介质,让金刚线垂直进刀断面开始切割;二、降低切割进给速度,第二刀降低进刀速度后,该处问题明显得到解决。

医疗材料切割第一刀和第二刀效果

第一刀

第一刀切割效果

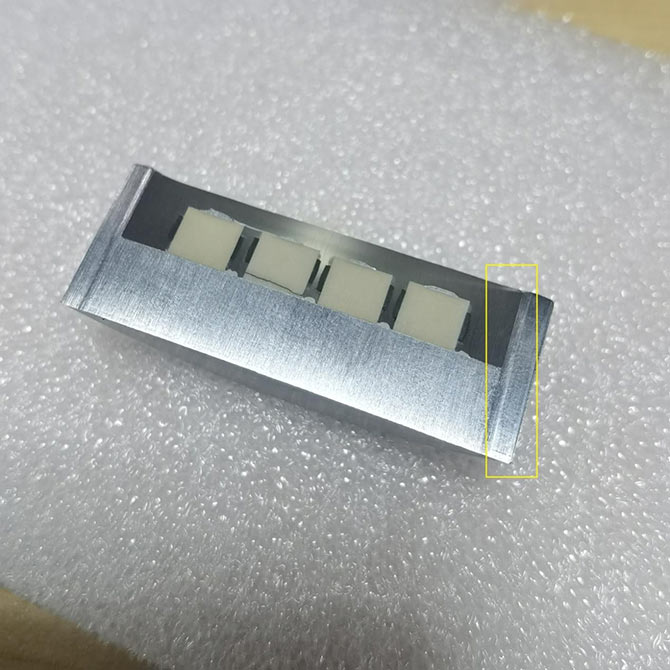

第一刀切断时是自由落体落料,还有最后一段试样材质是不锈钢,因为不锈钢材质的延展性,切断前,材料往外炸,切缝形成V形。造成切断点光洁度没有中间位置光洁度好。具体看下图。

第一刀切割剖面效果

第一刀切割总结:第一刀切割主要熟悉切割材质,进给速度设置快了点,除了进刀位置和切断位置处光洁度不好,中间剖面处光洁度良好,不锈钢、压变陶瓷、橡胶、锡等材质位置处光洁良好。

切断点位置光洁度可以通过夹具夹持接料方式,提高切断点位置光洁度。

如果第一刀进刀位置光洁度满足要求,选择第一刀切割参数可以节省时间。

第一刀切割剖面如下图

第一刀切割剖面效果

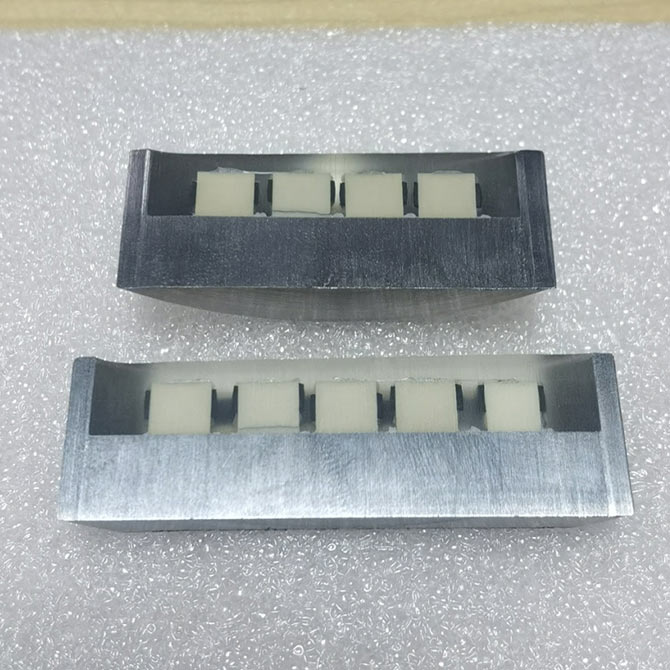

第一刀切割两剖面

3.2、第二刀

第二刀切割速度是第一刀速度的一半,切断落料为夹具夹持,其他参数和第一刀参数一致。进刀口和切断点光洁度明显提高,但缺点是,切割用时是第一刀的两倍时间。

第二刀切割效果见下图。

第二刀

今科C型环形金刚石线切片切形机试样报告

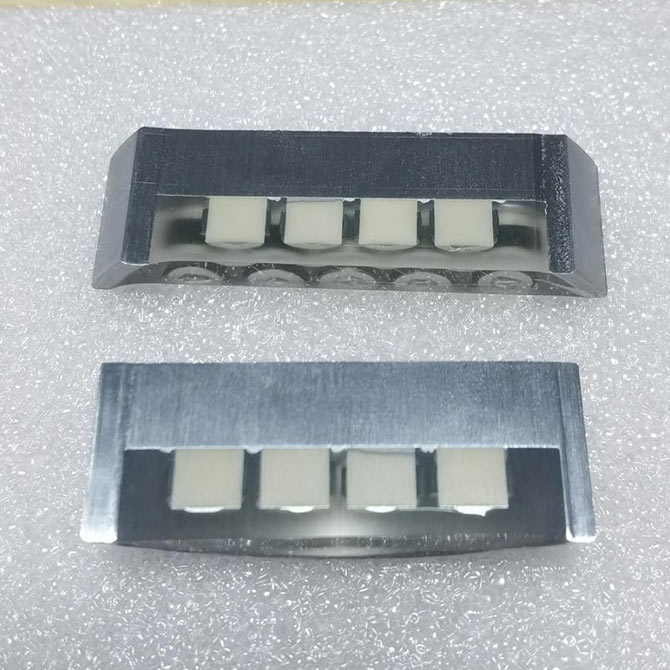

以上两图为第二刀的切割剖面

两刀切割效果对比

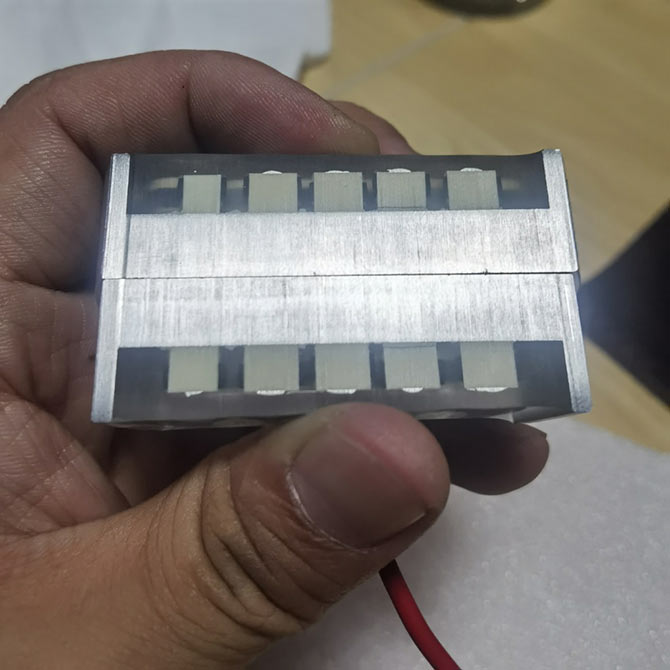

第一刀和第一刀剖面对比图


   用千分尺测量第一刀和第二刀片料三点的厚度,尺寸分别为6.071mm、6.077mm、6.079mm,前后厚度一致性良好。

总结:后期使用过程中,可以降低金刚石线线速度等数据,观察切割效果,多次切割后可以得出一个合适的切割参数。
