液压同步顶/PLC同步顶升系统

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
泰州今科液压同步顶/PLC同步顶升系统用于房屋建筑、桥梁建设、高速公路、铁路等工程建设上部结构整体平移、上升、下降等操作,实现工程建设的整体或局部移动、对接、拆除等目的。
咨询热线:
订购流程:

泰州今科液压同步顶/PLC同步顶升系统用于房屋建筑、桥梁建设、高速公路、铁路等工程建设上部结构整体平移、上升、下降等操作,实现工程建设的整体或局部移动、对接、拆除等目的。也可用在大型工业设备制造、船只制造等行业制造生产中。能够有效改善工程建设施工质量,对施工质量的提升有了极大的促进,精细化、规范化施工,一定程度提高了工程结构使用寿命,并降低运营后期工程检修维护费用,节约工程建设综合成本。

泰州今科液压同步顶/PLC同步顶升系统由液压系统

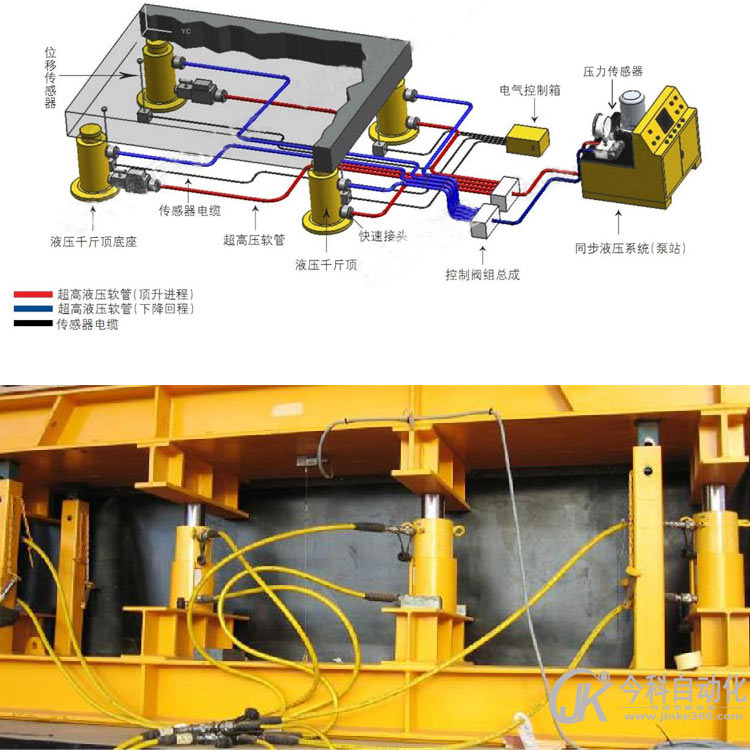

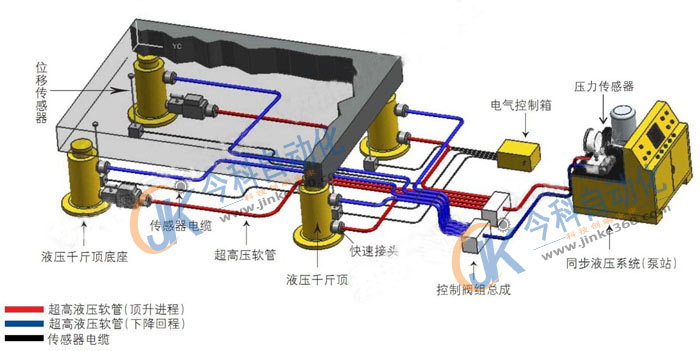

泰州今科液压同步顶/PLC同步顶升系统由液压系统(油泵、油缸等)、监测系统(位移传感器、压力传感器)和计算机控制系统组成。

1、液压系统

液压系统(油泵、油缸等)由计算机控制,采用“互联网+云计算+大数据+自动控制”等多项技术,实现了预应力梁用施工的自动化、精细化、信息化、可视化、远程化控制和管理目的。可以全自动完成同步位移,实现力和位移的控制,位移误差的控制,行程的控制,负载压力的控制,误操作自动保护,过程显示,故障报警,紧急停止功能。

2、监测传感系统
   监测传感系统主要是由光栅尺、信号放大器、传感线路及计算机组成。监测传感系统在整个顶升平移系统中非常重要,它的灵敏度将直接影响到顶升的同步精度。其中最重要的就是光栅尺,它的分辨率能达到0.005 mm。光栅尺的主要作用是监测顶升的相对位移,然后将测得的位移数据通过信号放大器的处理,把经过放大后的信号通过传感线路传送到计算机,由计算机进一步处理所收集到的数据信息。
3计算机系统

  核心控制装置是西门子系列的PLC,采用按钮方式操作,并通过触摸屏显示各个顶升油缸的受力参数
  计算机系统是整个PLC系统的核心,它把由监测传感系统所收集到的数据进行分析处理,并把处理后的数据反馈给液压系统,由液压系统调节各千斤顶油压,从而保证整个顶升系统同步性。



应用场合

高速公路桥梁维修更换橡胶支座。

高速公路立交桥抬高。

高速铁路桥梁更换橡胶支座。

城市高架桥维修更换橡胶支座。

城市高架桥重新定位。

内河桥梁同步顶升抬高。

顶升建筑物——平移现存的建筑物。

油井平台的顶升与称重。

水电站大型水轮机叶轮同步顶升。

船舶主体顶升、螺旋桨装卸或主机安装。

隧道顶推(顶管)。

坑道支撑。

结构测试。

重型设备的同步顶升和降落。

重型设备水平负载移动。

同步压机,水平负载移动。


案例

全自动8路超高压液压同步顶升,控制系统采用高可靠性的工业电脑PLC,通过压力传感器和位移传感器实现闭环控制。精度高达±0.5mm,压力70MPa。

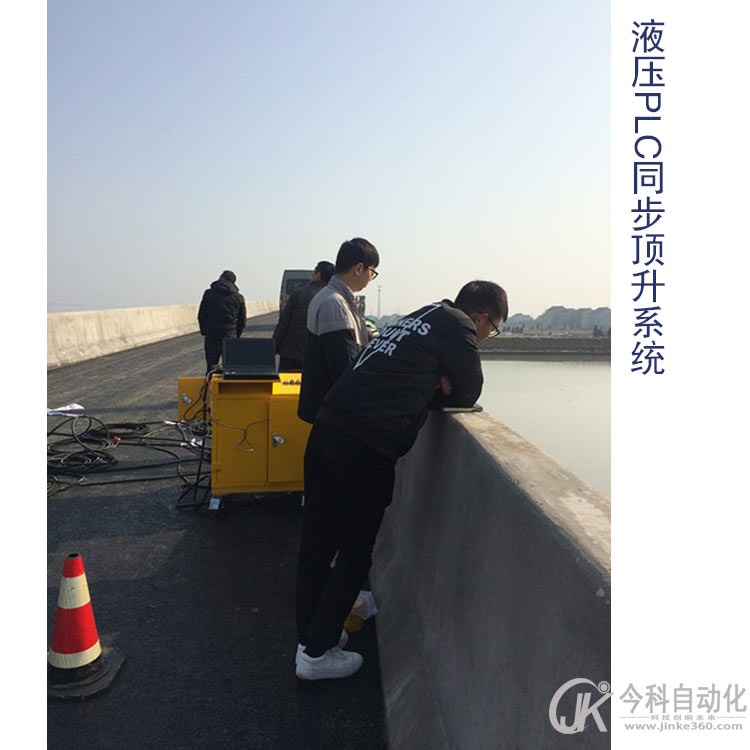

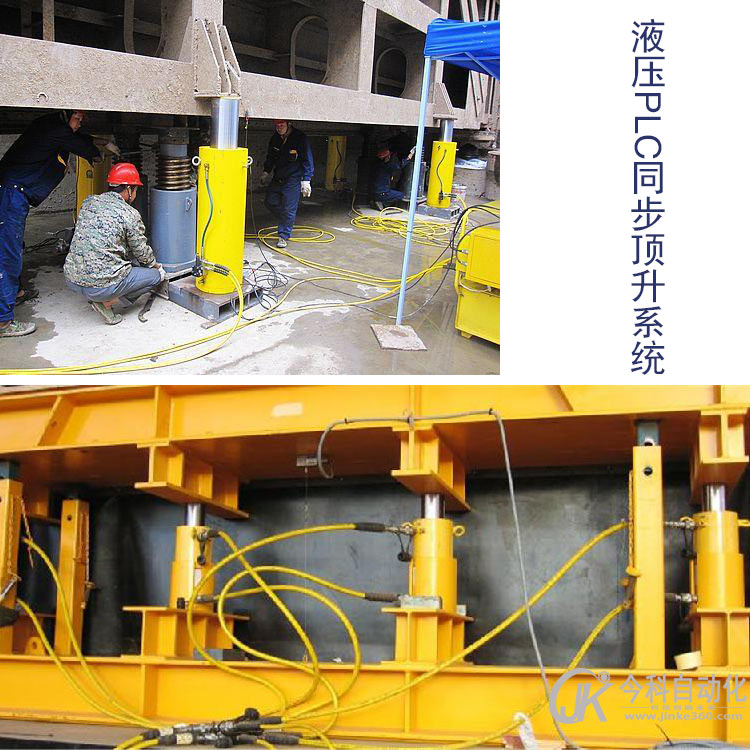

同步顶升系统

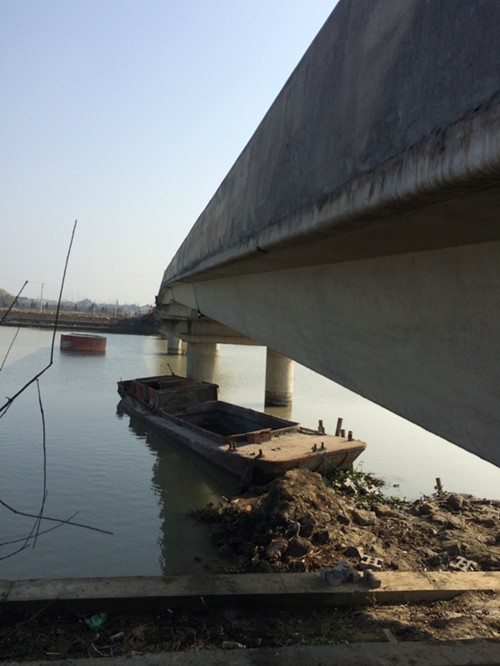

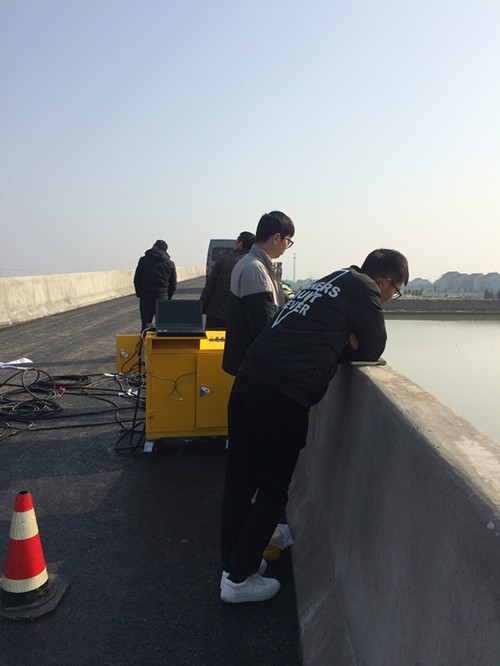

桥梁顶升系统
