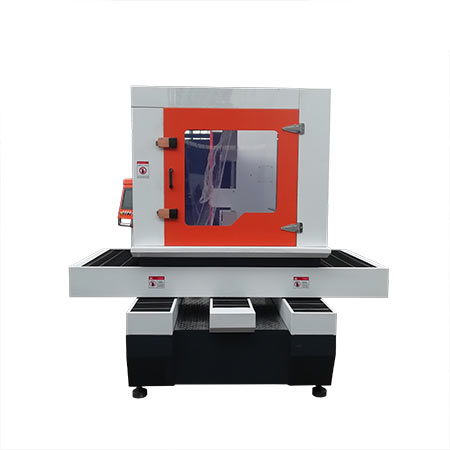

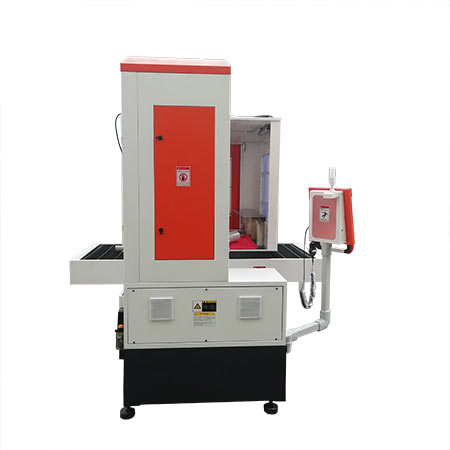

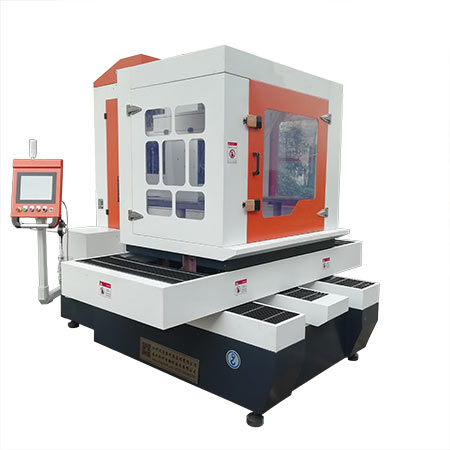

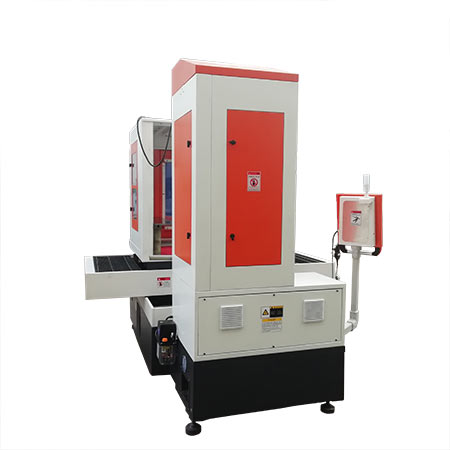

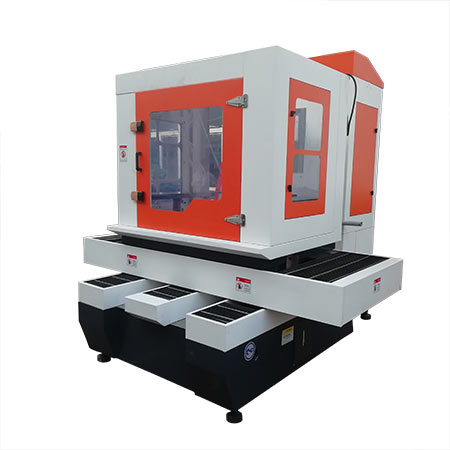

环形金刚石线切割机 切片切形状两用机床GKOX8060

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
GKOX8060型环形金刚石线切割机加工范围800×600mm,厚度600mm。本机床使用金刚石线以每秒40~60m做高速单向循环走丝运动,用于切形状,也可以切片。
咨询热线:
订购流程:

泰州今科环形金刚石线切割机已升级 :线速提升至53m/s 、进给提速至10mm/秒

“GK0X8060”型号意思:字母“G”表示金刚石线切割机,字母“K”表示数控,字母“O”表示环形线结构,字母“X”表示主要功能可以切形状,数字“8060”表示切割有效长度80cm有效宽度60cm,支持CAD图纸导入。


机床的性能、主要用途和适用范围

GKOX8060型环形金刚石线切割机加工范围800×600mm,厚度600mm,立式单线切割机。本机床使用金刚石线做单向循环走丝运动,属于物理加工方式。

本款环形金刚石线切割机使用特殊的金刚石线做单向循环运动,加工时无需停顿换向,切割速度是往复走丝结构的金刚石线切割机的3倍以上,是弓架结构金刚石线切割机切割速度的6倍以上。相同加工速度情况下,环形线单向循环切割表面质量优于往复走丝结构金刚石线切割机。机床主体部件均采用传统铸件,经人工时效处理,人工铲刮修整,确保机床长期不变形。机械部分采用半自动加油泵,导轨采用精密导轨,精密滚珠丝杠,主要部分采用进口精密轴承。数控系统配有今科智能金刚石线切割数控控制系统,PLC触摸屏操作,全封闭外壳护罩,本机具有切割速度快、切面表面质量好、环保、操作更简单等特点。

本款环形金刚石线切割机主要用于脆性材料切形状、开料、切片,本机的主要作用是切形状,加工工艺为直切工艺。

广泛用于各类导电、半导电和不导电的脆性材料的切割加工,如石墨、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石玛瑙等等,只要硬度小于莫氏硬度7.2的脆性材料均在切割加工范围内。


机床的特点:

1、C型设计

本款金刚石线切割机优选采用C型悬臂式结构,立式切割机床,可切形状可切片,两用。

2、加厚床身

床身与主体部件均采用传统铸件浇铸,经人工时效处理,人工铲刮修整,确保机床的刚性和精度的长期稳定。床身加厚处理,精度保持更有保障

3、加大导线轮

铝制大导线轮主体镂空设计。减轻导轮重量使运转灵活,加大导线轮使金刚石线运行更接近一个圆形,延长金刚石线的使用寿命。

4、安全护罩设计

    金刚石线运行路线除必须工作加工区必须裸露在外,其他地方都做了安全护罩设计,防止加工过程中出现突然跳丝、断线等意外情况发生导致伤人事故。

5、能耗低

本机床总功率不到2KW,消耗功率在1.8KW以内。

6、切割速度快

金刚石线环形单向循环运动,切割速度快。以切的形式代替磨,切割质量好。

7、更智能、易操作

自主开发的专用切割系统,PLC显示屏智能操作,操作更简单、方便。

8、一体化设计

机床电柜一体化设计,节省占地面积。

9、红外线激光校正仪:

快速校对工件的摆放位置,方便对刀,减少损耗。


细节展示

环形金刚石线切割机细节展示

环形金刚石线切割机细节展示

环形金刚石线切割机内部细节展示

环形金刚石线切割机细节展示

环形金刚石线切割机细节展示

环形金刚石线切割机细节

1、机床参数

名称

参数

定位

经济型商用、家用

工作台尺寸

1350×980mm

机器型号

GKOX8060

有效切割行程(X轴)

800mm

有效切割行程(Y轴)

600mm

有效切割厚度

600mm

切割端上下导轮距离

650mm    备注:按用户需要

切割线数量

1根

张力机构

单边张丝

金刚线直径范围

≥0.6mm

储线长度

4.55m

走线速度

53m/s

张力范围

0.3-0.45MPa

张力波动

50g

辅助功能

张力调节阀、手脉移轴

进给速度

0.001~10mm/秒

导轨

钢轨

丝杆

滚珠丝杆

X轴电机

雷赛混合步进电机

Y轴电机

雷赛混合步进电机

丝筒电机

伺服电机(invt)

人机界面

触控屏

CPU

工业嵌入式运动控制器

机器外形尺寸(长x宽x高)

2500×2100×2200mm

吸尘器容量

40L

*1):最大切割高度和切割的材料硬度和粘度及切割高度有关,该参数仅供参考,以客户实际材料和精度而定,一般材料硬度越高,精度要求越高,所能切割的高度就越低。

*2):因为我公司的产品也在随着市场变换而不断改进升级,机器外形尺寸以实际尺寸为准。

2、耗材

项目

名称

说明

消耗品

电镀金刚石线

不同直径和切割不同材料消耗程度不同

易耗配件

导线轮

出厂配直径250mm导轮(5槽)

易耗配件

轴承


3、附件及选购品

项目

标准配件

1、张紧轮1个

2、导线轮 3个

3、材料夹具(客户需提供日常切割材料尺寸及材质等参数)

4、吸尘器

可选赠送配件

1、静音无油空气压缩机

可选购件

1、 环形金刚线(直径0.65mm,非标可定制)

2、 导线轮

注意1:我公司产品不定期更新,产品参数及产品外观及颜色与实际可能略有差异,仅供参考,网上有些没能及时更新,敬请以实际沟通为准。

注意2:以上解释权归泰州今科自动化技术有限公司所有。

保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修(3个工作日)

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。


环形金刚石线切割机切样展示


环形金刚石线切割机切样展示


环形金刚石线切割机切样展示
