GKXO6380环形金刚石砂线切形机/金刚石线异形切割机

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
本机GKOX6380型环形金刚石砂线切形机床针对脆性材料二维平面异形切割,高速高精度切割形状,切割尺寸长*宽*高=500mm*600mm*150mm
咨询热线:
订购流程:

本机GKOX6380型环形金刚石砂线切形机床针对脆性材料二维平面异形切割,高速高精度切割形状,切割尺寸长**=500mm*600mm*150mm切割异形高度根据不同材料而定,硬度越高,切割高度越低,而且切割速度也相应降低。

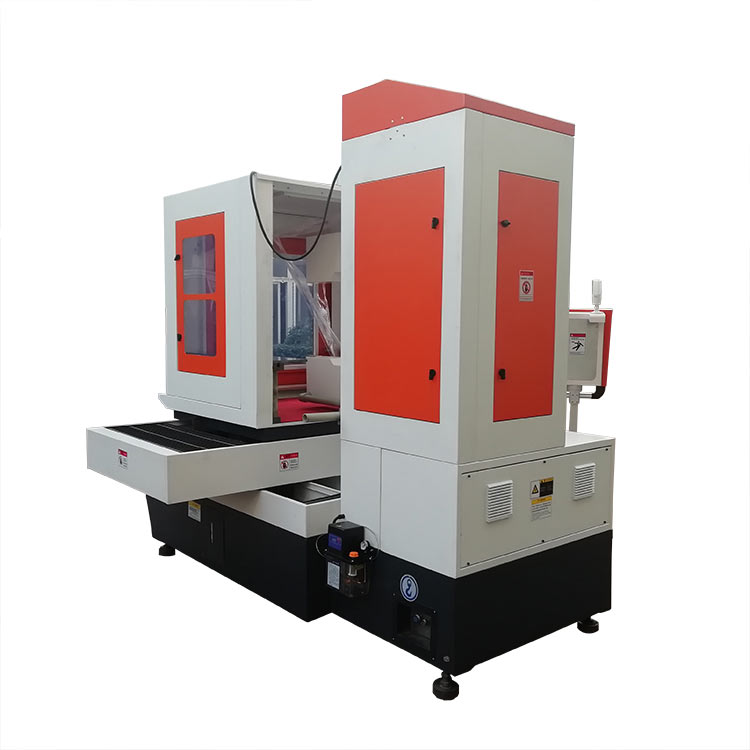

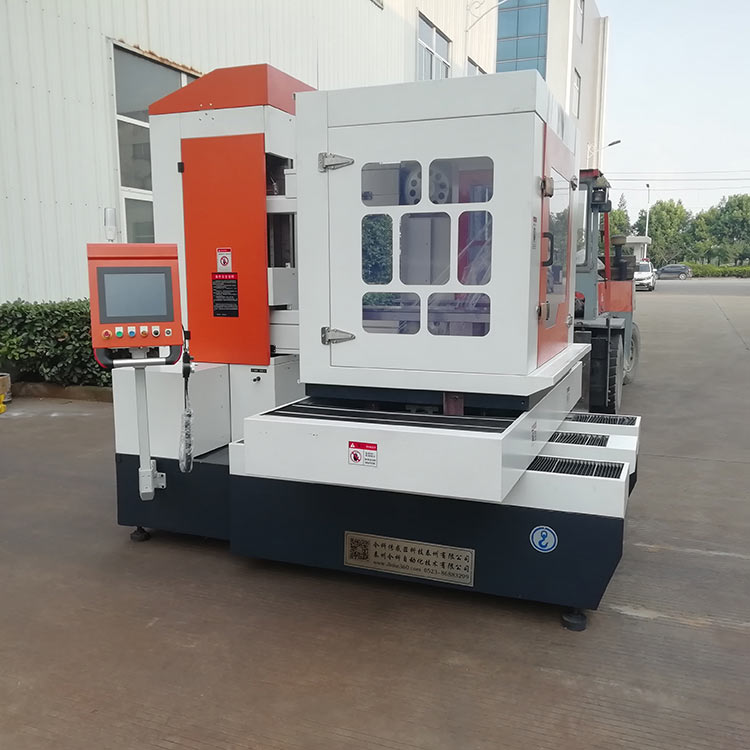

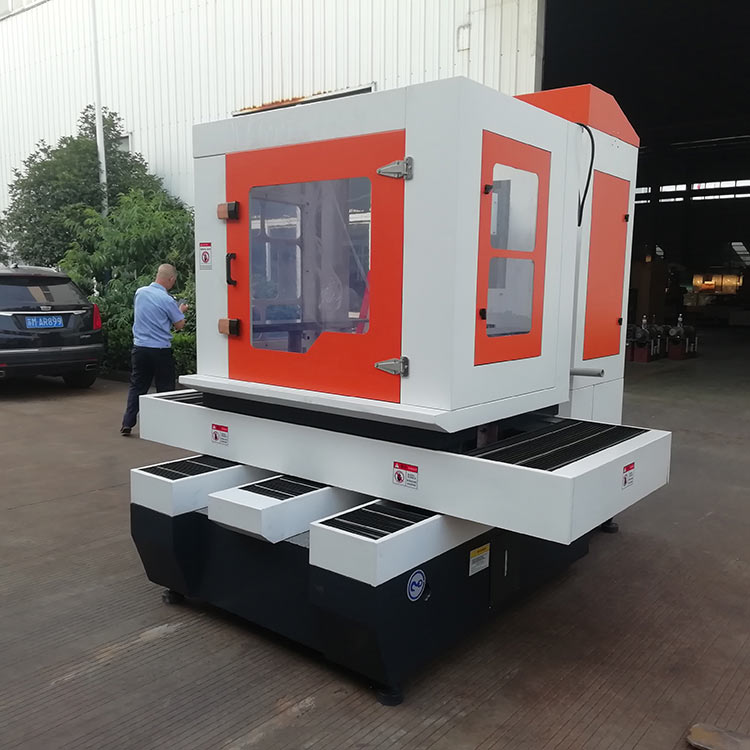

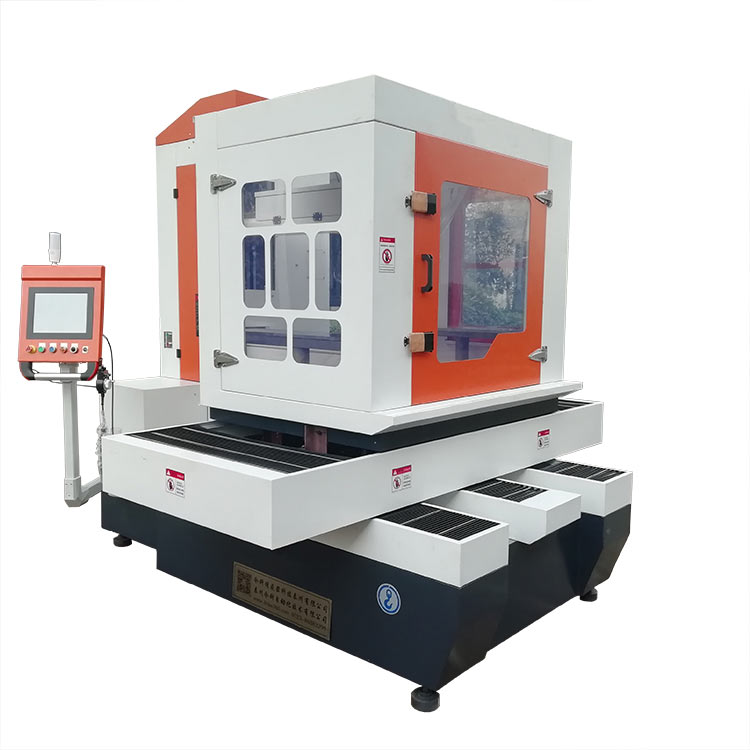

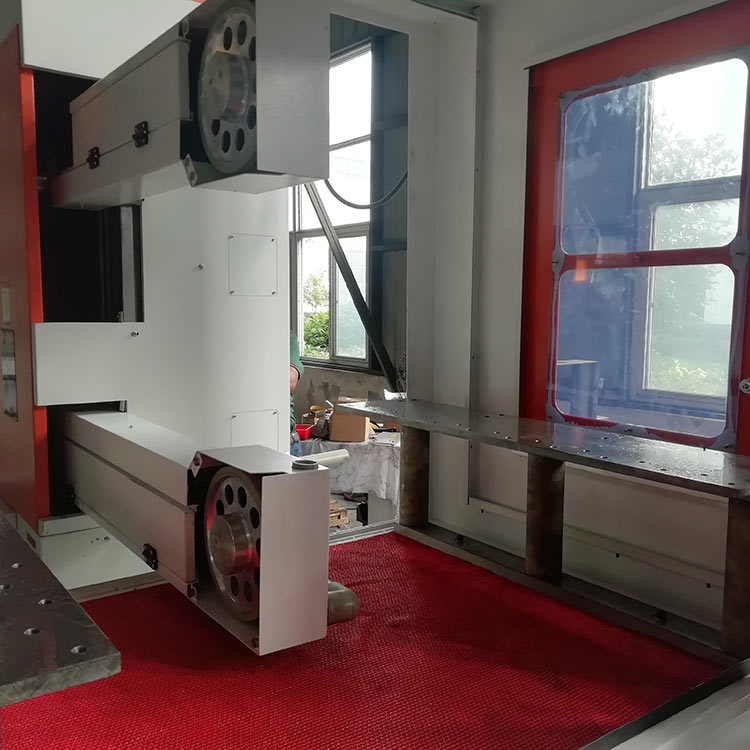

6380环形金刚石砂线切形机


主机介绍

GKOX6380环形金刚石砂线切形机,用于脆性材料平面异形切割。选用电镀环形金刚石线,单向循环运动方式切割。

此款切割机主要针对600×700mm高150mm的工件切割各种二维图形(注:实际切割过程中,XY轴行程减去夹具和线架的尺寸,才是有效切割尺寸),本款机器只用于从工件外围进刀,快速切割形状,但不能用于取芯切(注:需要取芯切,可选择我公司往复循环走丝结构切形机)。此款机器的数控切割系统,即使不懂CAD绘图也能操作,对于简单图形,如圆形、方形、三角形、扇形等常见图形,只需设置切割直径、长度等参数即可。其他复杂的平面异形切割,需要绘制CAD图纸,通过USB接口直接导入机床数控系统中切割

GKOX6380环形金刚石砂线切形机,切割速度范围6mm/Min-600mm/Min,根据材料的厚度、硬度和脆性程度调整,切割速度随切割厚度的增加,而适当的降低。

针对金刚石线的钣金有开放式钣金和封闭式环保钣金,用户可根据自己需求选择。机床预留了吸尘接口,配以客户自己的吸尘装置或选用我们的吸尘器,降低粉尘污染。


产品特点

1)铸件采用高标号低磷、低硫铸铁原料,包括床身、工作台、线架、立柱、主轴电机座等均进行多次时效处理,大大降低了机器变形系数,使其结构稳定、整机精度保持性非常好。

2)导轨全部采用GCr15A优质轴承钢,经过多道严密热处理工序,组织结构稳定,淬火硬度在HRC45-58之间,保证导轨的精度及耐磨性。

3)工作台托板采用知名厂家生产制造高精密滚珠丝杆,摩擦力小,精度高、运行平稳、耐磨性强、精度保持性好,使用寿命长。

4)XY托板采用混合步进电机,扭矩大,细分数高,定位精度高。

5)机器人机界面友好,用户操作容易,控制系统增加电子手轮移轴,操作方便省力,同时也避免了传统机器通过关断XY托板电机使能后再手动摇动托板移动造成的误差。(因为电机在关闭使能时,电机保持扭矩变为0,而再次打开电机使能后,电机扭矩恢复,在这个过程中,再有外力的情况下会造成微小的移位。)

6)为了确保设备的高精度稳定性,我公司采用高精度光学尺及英国雷尼绍激光干涉仪对每台设备的精度和定位精度进行检测,保证了设备高精度使用的可靠性和寿命。


设备的优点

1)本机采用一根封闭的环形金刚石线作为工具,单向循环高速运动,切割质量操作人员可控制。

2)金刚石线速度快,主轴速度高,主轴惯量大。为了保证切割速度和精度,切割时金刚石线的线速度在30m/s-50m/s,主动轮速度在2000-4000PRM范围内。因此,要在大惯量下兼顾主轴转速。

3)金刚石线长期运行必须保证线在一个平面,否则高速运转下,金刚石线晃动产生机械拉伸、扭曲等不可控因素,会降低金刚石线使用寿命和产品加工质量。因此为了保证切割机长期稳定运行不变形和吸收振动,机器的床身、工作台、线架、立柱、主轴电机座等采用高标号低磷、低硫铸铁原料,均进行多次时效处理,降低机器变形系数,使其结构稳定、整机精度保持性非常好。XY轴采用精密滚珠丝杆,长期使用,保证了切割精度和切割平面度。

4)金刚石线切割系统,是结合我公司长期的工艺积累和客户的反馈,我公司自主开发的Jinke Cut v控制系统,简介易懂,针对高速切片,客户可在不到半小时内完全掌握操作,针对平面异形切割,既可以在机器人机界面上绘制切割图,又可以导入CAD生成的图纸。另外,因为控制系统是我公司自主开发,我们可以针对不同客户量身定制,例如增加第三轴旋转轴,增加自动送料轴,增加自动接料台等等,也可以根据客户的工艺需求,定制专属的切割工艺。


1、机床参数

名称

参数

型号

GKOX6380

主机净重kg

2500

承重kg

1000

XY轴有效行程mm

630*800

工件尺寸mm

800*1100

导轮中心距mm

550

有效切割厚度 mm

200

X轴滚珠丝杆螺距mm

4

Y轴滚珠丝杆螺距mm

4

X轴电机额定扭矩N.m

6.3

Y轴电机额定扭矩N.m

6.3

张力范围N

90-120

对应气压设定范围Mpa  *2

0.12-0.2

建议张力设置值N

100

建议气压设定值Mpa  *3

0.16-0.2

导线轮直径mm

250

导线轮槽数 Cn

V形3槽

金刚线直径 mm

0.65

线速度m/s

53

主轴电机额定转速rpm

6000

主轴电机实际工作速度范围rpm  *4

4000

主轴电机额定功率KW

1.5

切割速度范围mm/s

0.001-10

切割速度mm/s

0~10

供电电源

AC220V

满负荷功率

2.6KW

机器尺寸mm   *5

2100*1700*1900

注:

*1、:XY有效切割行程是,实际切割过程中,XY轴行程减去夹具和线架的尺寸

*2、*3:为了保证切割过程中,金刚线在高速运行中的张力稳定,2020年以后的产品,我公司选用的张力气缸由原来的TN16*125-S更改为TN20*125-S。根据金刚线的破断力和长期稳定拉力计算后,张力气压设置范围在0.12-0.2MPa之间,建议设定值是0.16MPa。(因为我们的张力气缸直径比去年老款产品大一号,所有气压有原来的0.4M降低到0.16MPa。)

*4:主轴电机额定转速6000rpm,现在根据当下金刚线的质量,实际速度控制在4000rpm以内。电机预留到转速是考虑到后期金刚线品质提高,能承受更高的转速后,是为进一步提升切割速度而做的准备。

*5:因为我公司的产品也在随着市场变换而不断改进升级,机器外形尺寸以实际尺寸为准。

2、耗材

项目

名称

说明

消耗品

电镀金刚石线

不同直径和切割不同材料消耗程度不同

易耗配件

导线轮

出厂配直径250mm导轮(3槽)

易耗配件

轴承


3、附件及选购品

项目

标准配件

1、导线轮 4个

2、材料夹具(客户需提供日常切割材料尺寸及材质等参数)

可选配件

1、静音无油空气压缩机

2、可选择立柱电动升降功能

3、可选择配置吸尘器

4、可选择环保型钣金

5、可选购导轮、金刚线、轴承等消耗品




保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修3个工作日

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00(节假日休息)

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。

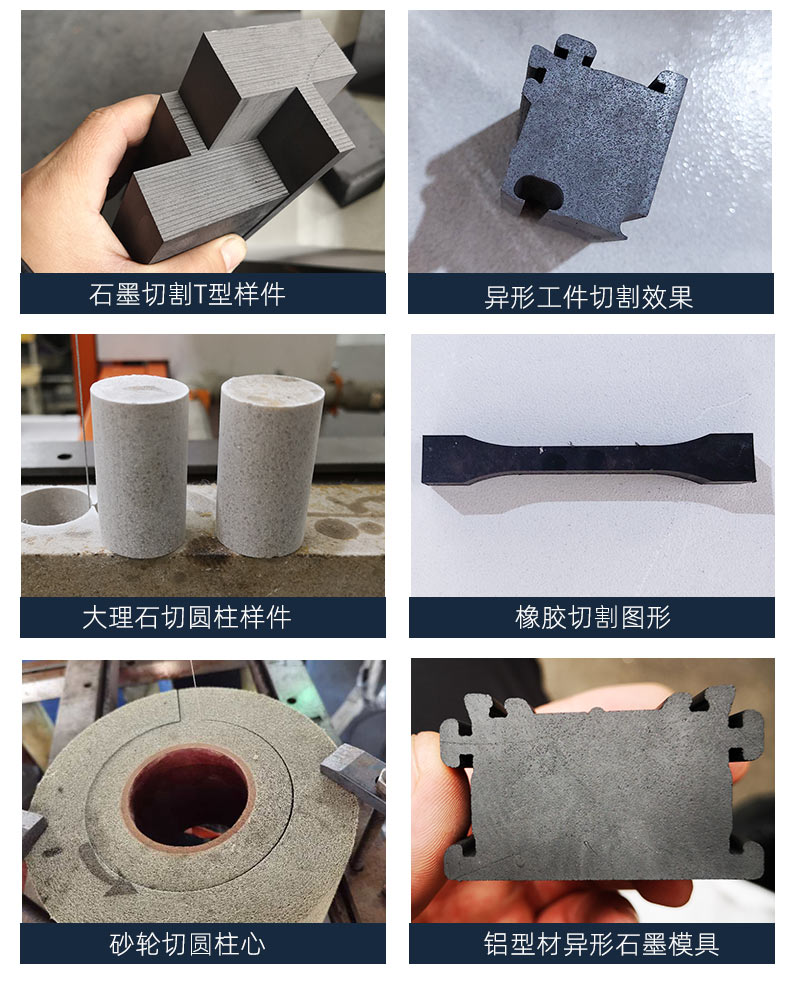

环形线金刚砂线切割机切割样件
