泰州今科GKH300P1卧式金刚石线切片机

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
GKH300P1金刚石线切片机,为切割脆性材料而生。切割尺寸(长宽高)300*200*200。本机器金刚石线以设定的速度走线,系统内置平行切割、可摆动切割两种模式。
咨询热线:
订购流程:

1、 设备概述

今科GKH 型单线卧式金刚石线切割机广泛用于各类硬、脆性材料切片使用,如冰洲石、石英、单晶硅、蓝宝石、碳化硅等。对于切割较脆的材料,落料更安全。该产品是我公司自主研发的小龙门结构,采用高精度传感器配合优异的控制器实现高速闭环控制。人机接近度好,易操作。利用金刚石线的柔性特点,可控制切割力道,加工时震动小,对脆性材料的损伤小不易崩裂,特别适合切价值高的脆性材料。

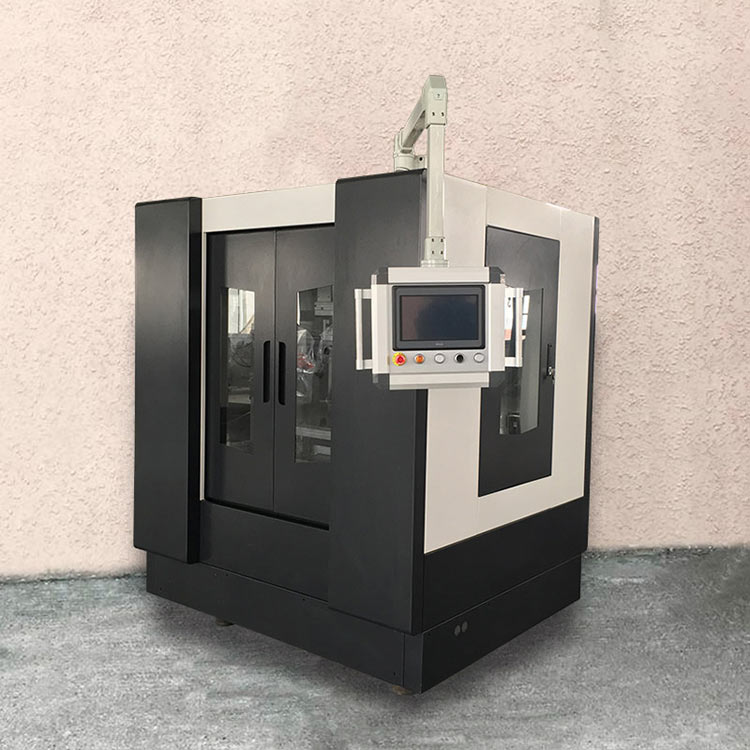

GKH300P1卧式金刚石线切割机

该设备人机界面友好,用户操作容易,控制系统增加电子手轮移轴,操作方便省力,同时也避免了传统机器通过关断 XY托板电机使能后再手动摇动托板移动造成的误差。(因为电机在关闭使能时,电机保持扭矩变为0,而再次打开电机使能后,电机扭矩恢复,在这个过程中,再有外力的情况下会造成微小的移位)

GKH300P1金刚石线切片机,为切割脆性材料而生。切割尺寸(长宽高)300*200*200。本机器金刚石线以设定的速度走线,系统内置平行切割、可摆动切割两种模式,用户可根据自己的材料方便选择。平行切割金刚线和材料接触面积为线线接触,接触面积大,切割阻力大,容易崩边,光洁度差,切割速度慢;摆动切割金刚线和材料为点线接触,接触面积小,切割阻力小,光洁度良好,速度也比平行切割速度快。

2、机床特点

1)、设备采用卧式结构,切割更安全。

2)、本设备床身主体部件采用传统铸铁浇铸,与钢结构相比增加了机床的稳定性。

3)、拖板由精密滚珠丝杆传动,提高了机床的精度。

4)、全封闭环保型防水罩壳,保证工作时场地的清洁。

5)、独特合理的涨丝机构,更加提高了机床的切割效率。

6)、机床电柜合二为一,减少了对场地的占地。

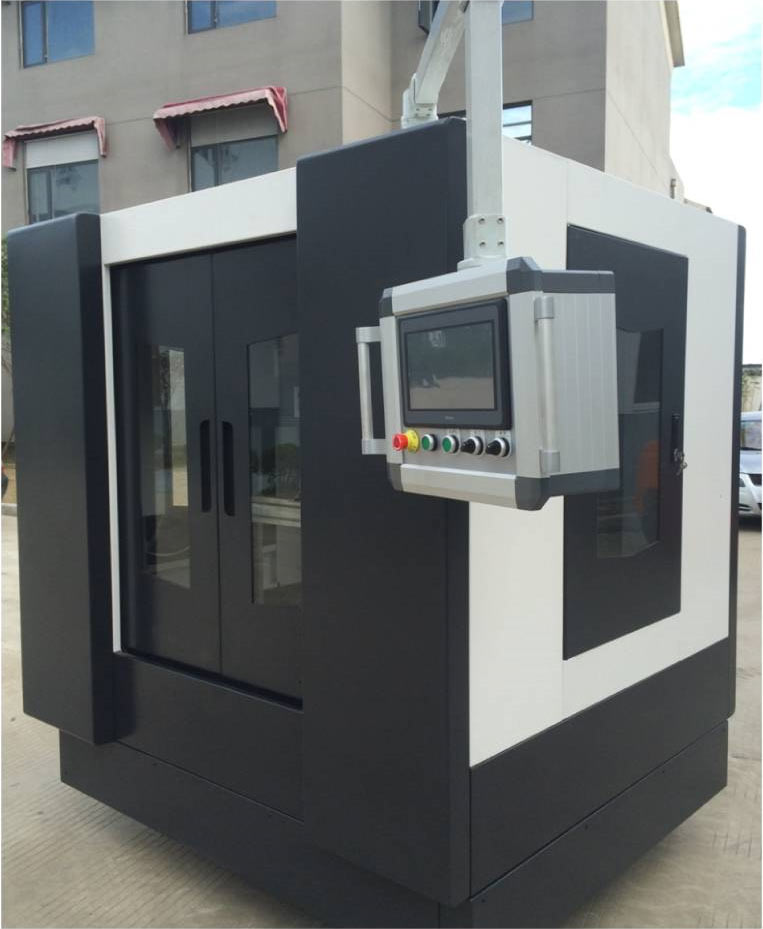

GKH300P1卧式金刚石线切割机

3、工作原理

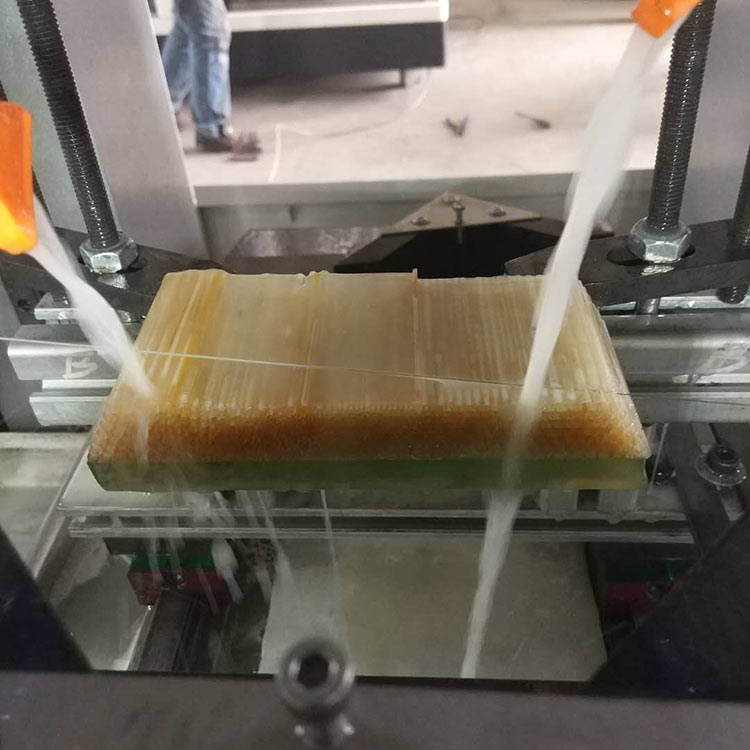

本机床是单筒单线切割机,它是由一根附着有金刚石颗粒或微粉的钢丝线,由电机带动,从线筒出发,经过导线轮,再通过加工区与工件产生磨削,再经过导线轮回到线筒,往复循环运动,达到切割加工的目的。加工方式为机械加工,要求加工件材料是容易掉屑的脆性材料,由于线性的柔性,可控制切割力道,加工时震动小,对脆性材料的损伤小不易崩裂,特别适合切价值高的脆性材料。

4、适用范围

各种导电、半导电和不导电的脆性材料,如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石宝石等等,理论上讲,只要硬度小于金刚石(莫氏硬度十)的材料均可使用本款金刚石线切割机加工。

5、产品结构

采用单辊筒往复线H形结构,有效降低了导轮数量,减小金刚石线运行长度,同时可提供较高的切割张力。

切割线具有摇摆功能,保证了切割线和材料接触面为点线接触,相比线线接触,有效提高了切割速度,有效降低了切割过程金刚线的散热(散热的有效降低,提高了金刚线的使用寿命)


名称

数据

机器尺寸m

1650*1450*2000

主机净重kg

1460

承重工件重量kg

100

工作台尺寸mm

400*350

工作台行程(Y轴)mm

300

切割高度(Z轴)mm

200

导轮中心距mm

420

有效切割厚度 mm

200

X轴滚珠丝杆螺距mm

4

Z轴滚珠丝杆螺距mm

4

X轴电机额定扭矩N.m

4.5

Z轴电机额定扭矩N.m

6.0

张力范围N

90-120

对应气压设定范围Mpa  *2

0.12-0.2

建议张力设置值N

100

建议气压设定值Mpa  *3

0.16-0.2

导线轮直径mm

100

导线轮槽数 Cn

V1

金刚石线直径 mm

0.3-0.4

金刚石线速度m/s

0-10

切割线总长m

300

切割速度mm/min

0.001-10

切割尺寸mm

200*300*200

供电电源

AC220V

机床功率

2.0KW


保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修3个工作日

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。

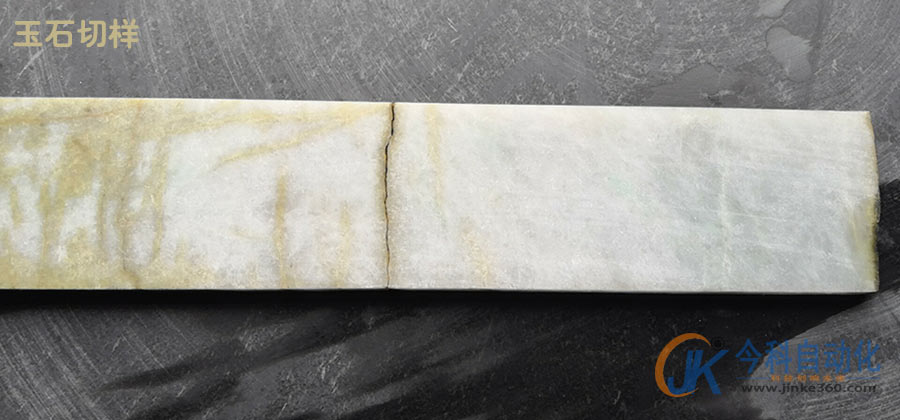

玉石切样
