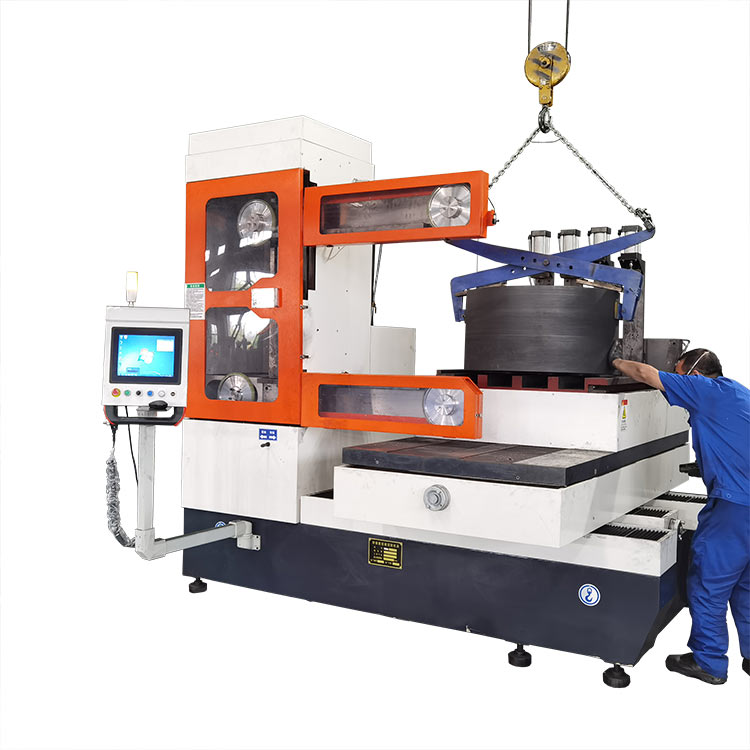

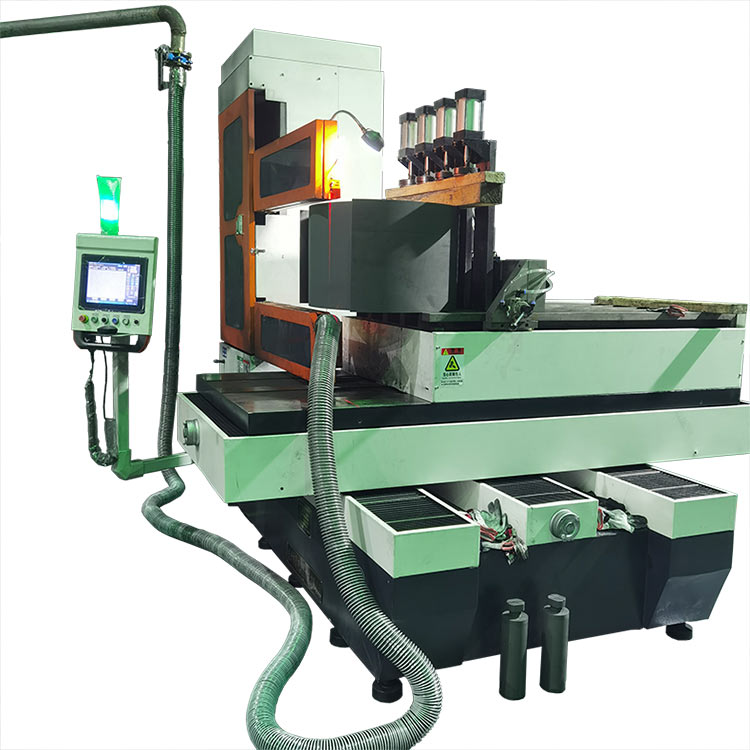

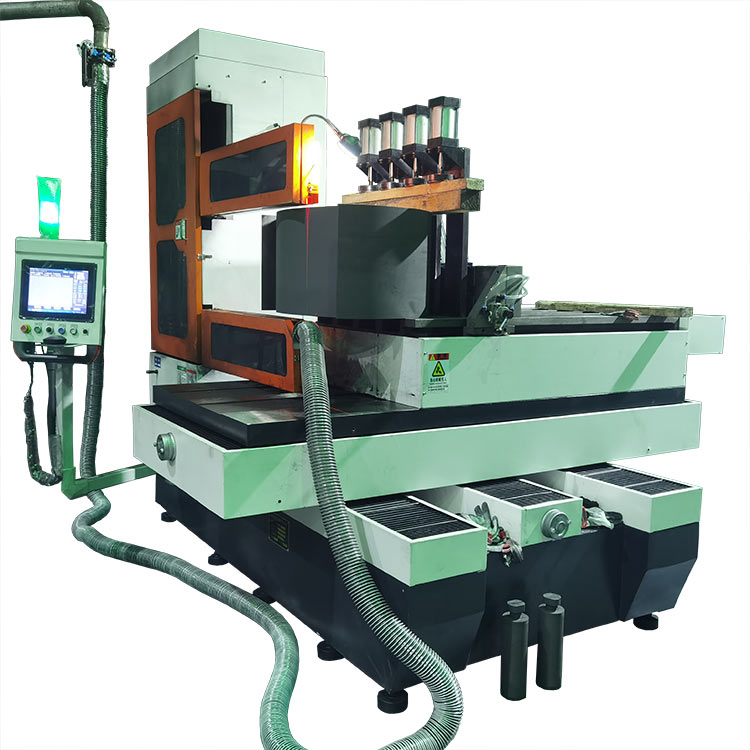

GKXO85120型瓦片机切形机 环形金刚石线切割机定制款

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
GKXO85120型环形线金刚石线瓦片机(切形机)用于石墨快速切割瓦片形状。
咨询热线:
订购流程:

我公司这款金刚石线切形机是属于大尺寸石墨定制款机床,可直接导入CAD/CAXA图纸快速进行切割。加工速度不比锯条切割速度慢。

  1、设备概述

GKXO85120型环形线金刚石线瓦片机(切形机)用于石墨快速切割瓦片形状。切割尺寸(长宽)850*400mm,有送料台,切割厚度400~600mm可升降。本机器以特定的环形金刚石线做高速单向循环走线运动,系统内置切形数控系统直接导入CAD/CAXA图纸进行切割异形工件。工艺适应性强,切割表面无明显划痕,以切代磨,排屑性极好,金刚石线张力稳定切割效率高,切割线速度40—60m/s切割速度范围6mm/Min-600mm/Min。湿切、干切均可,易操作。

该设备人机界面友好,用户操作容易,控制系统增加电子手轮移轴,操作方便省力,同时也避免了传统机器通过关断 XY 托板电机使能后再手动摇动托板移动造成的误差。(因为电机在关闭使能时,电机保持扭矩变为0,而再次打开电机使能后,电机扭矩恢复,在这个过程中,再有外力的情况下会造成微小的移位

2、机床特点

1、设备设计为立式结构,排屑顺畅,切割速度快

2、本设备床身主体部件采用传统铸铁浇铸,与钢结构相比增加了机床的稳定性。

3立柱设计为升降式结构,可调节切割厚度提高了大机床切割厚度较薄材料加工精度。

4开放式工作台且工作台增加了送料台,方便操作

5金刚石线单向循环运动,更加提高了机床的切割效率。

6、机床电柜合二为一,减少了对场地的占地。

3、工作原理

本机床是单线切割机,加工方式为机械加工,要求加工件材料是容易掉屑的脆性材料采用环形线锯丝由电机带动,通过导线轮做单向循环高速运动加工区与工件之间产生磨削,达到切割加工的目的。

4、适用范围

瓦形切片机用于石墨的异形切割

5、产品结构

机床床身为箱式结构,是提供各部件的安装平台,而且与机床精度密切相关。坐标工作台由十字拖板、滚动导轨、传动部件滚珠丝杆、齿轮传动机构等部分组成。主要是利用工作台的运动,使工件与金刚石砂线之间产生的相对运动,来完成对工件的加工。

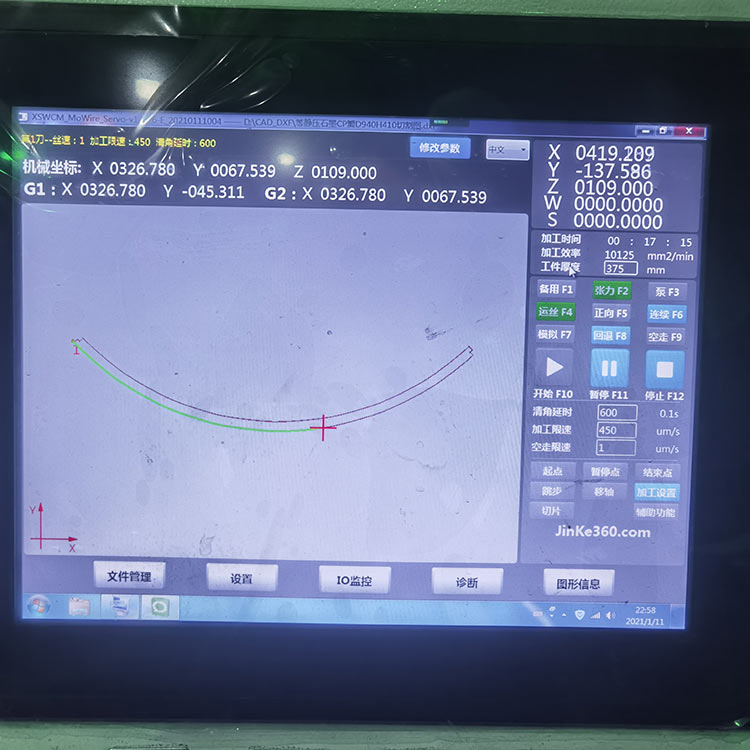

机床控制系统今科自主开发的金刚石线切割机控制系统,采用PLC触摸屏加鼠标方式的控制系统,操作简单易掌握。

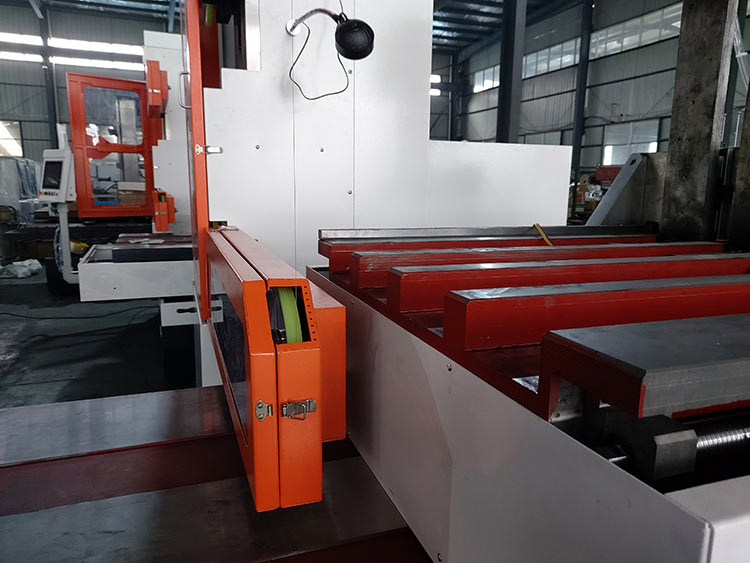

产品细节图

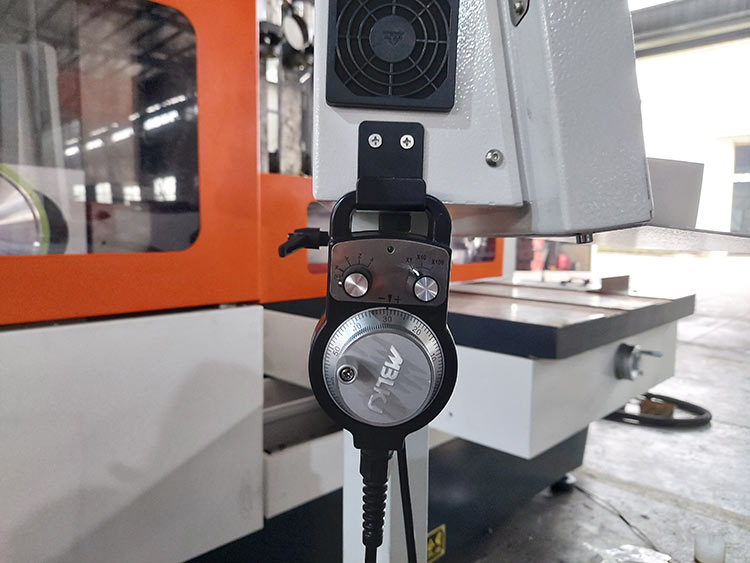

电子手轮

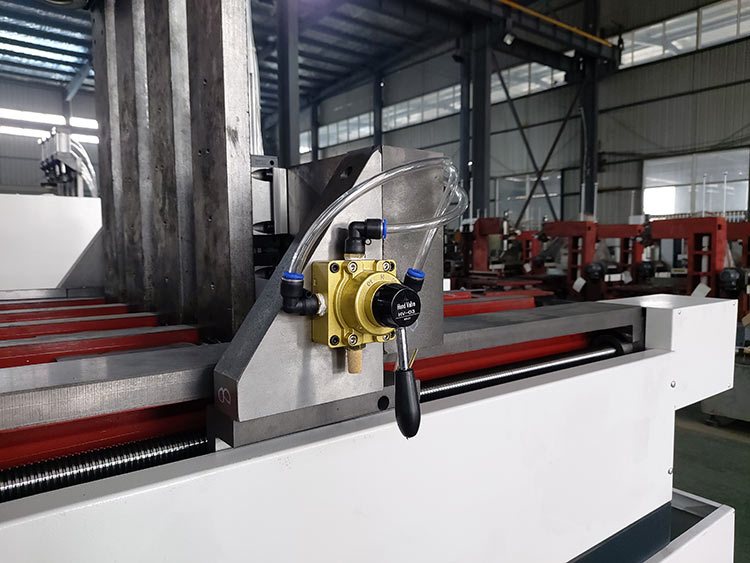

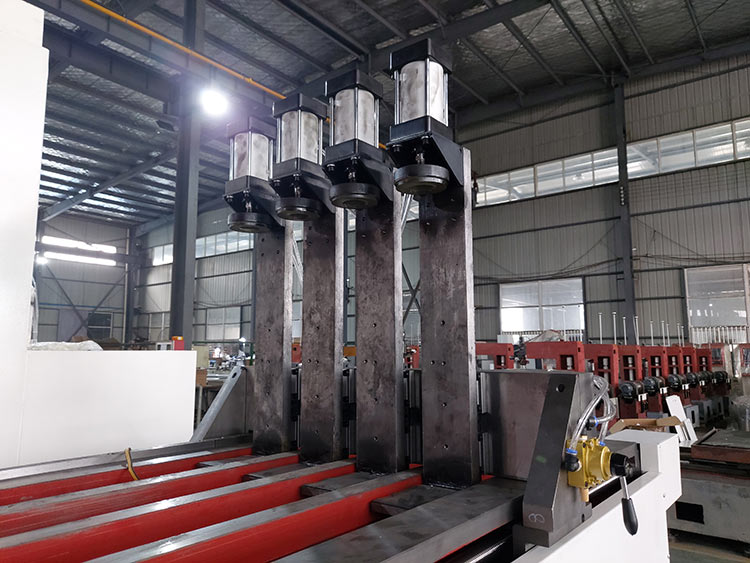

气缸夹具



类别

项目

规格参数

型号

瓦片机(切形机)

GKXO85120

硬件配置

工作尺寸(mm)

1020×2200

X/Y轴工作台行程(mm)

850×400(不含送料台)

送料台行程(mm)

1200

丝架跨度范围(mm)

650

切割厚度(可升降)(mm)

400~600可调

工作台承重(kg)

2000

导线轮规格(mm)

Φ250

金刚砂线规格(mm)

Φ0.65

金刚砂线长度(m)

5.12

走丝线速度(m/min)

0~300可调

进给速度(mm/min)

0~600可调

切割张力(N)

10~100

切割张力对应气压(MPa)

0.12~0.2

张力控制方式

平衡气缸控制

X/Y轴移动控制方式

交流伺服电机控制

主动轮传动方式

高速伺服电机直联传动方式

软件配置

控制系统

Jinke Cut v20** 切形控制系统

图形导入

CAD/CAXA

保护功能


断丝保护功能


急停功能


暂停功能


转角延时功能

加工要素

加工精度(300mm厚度时)

±0.05mm

表面粗糙度

≤2.0um

使用范围

切割材料范围

导电、半导电、不导电脆性材料

外部所需资源

供电电源

单相220V±5% 50Hz±1%

机床消耗功率(KVA)

<4.0

气压力及流量

压力6kg/cm²,流量0.5m³/min

设备重量/尺寸

主机重量(kg)

6300

主机外形尺寸(mm)

2400×2600×2800

主机包装外形尺寸(mm)

2600×2800×3000

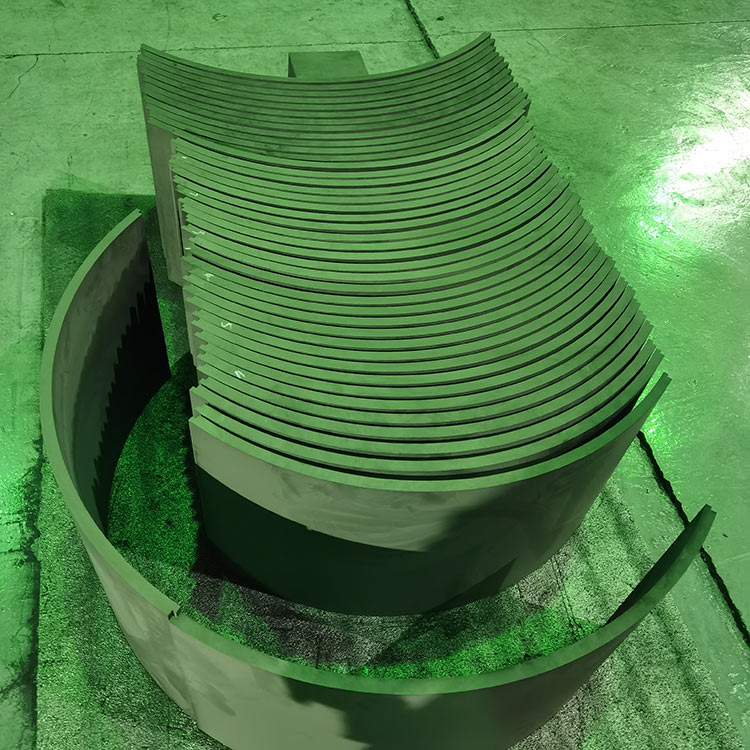

瓦片切割机切割效果
