今科GKCX35金刚线切片切形机,脆性材料精密异形切割

产品价格:
产       地:
江苏省泰州市
产品摘要:
今科GKCX35型精密数控金刚石线切片切形机是一款单线往复循环走丝线切割机,广泛用于各类脆性材料切形和切片加工,能切割的材料硬度范围大。
咨询热线:
订购流程:

1、 产品概述

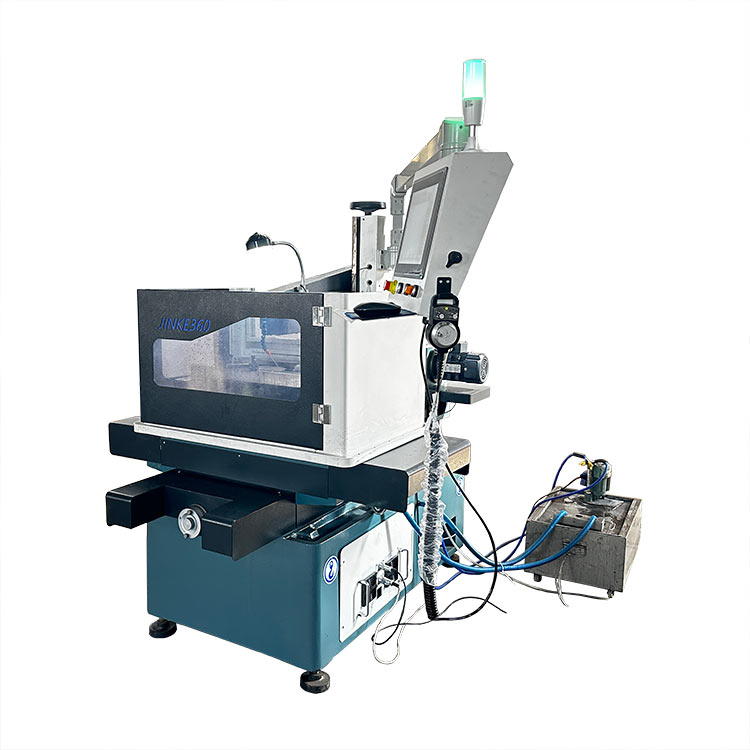

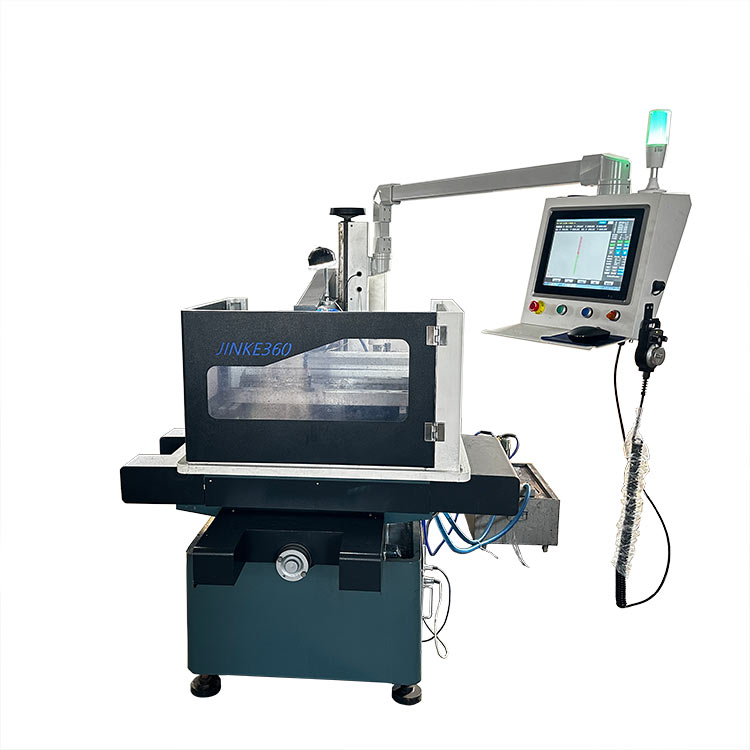

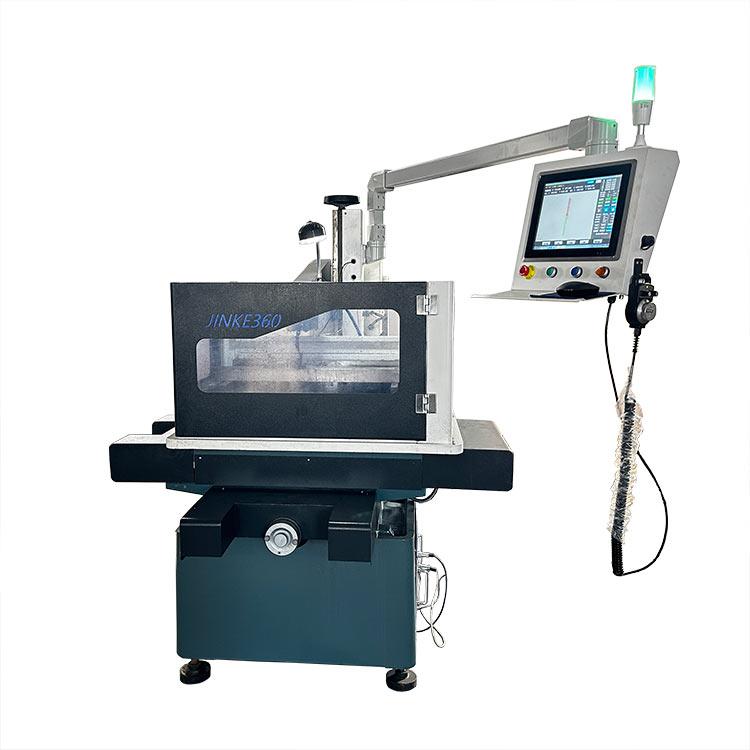

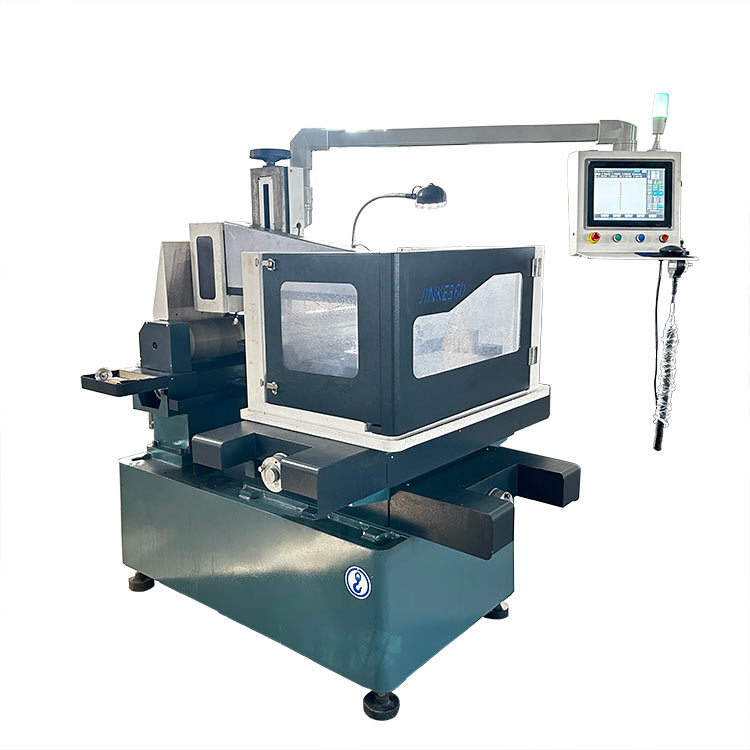

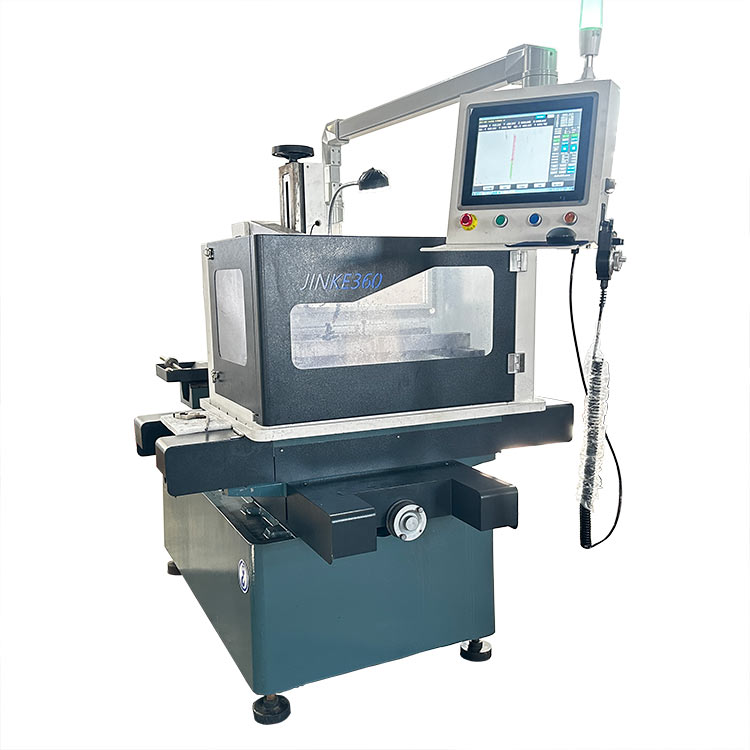

GKCX35型精密数控金刚石线切片切形机是一款单线往复循环走丝线切割机,广泛用于各类脆性材料切形和切片加工,能切割的材料硬度范围大。是我公司对比2009年以来的多个成熟机型中,优选的一款立式C型结构,再融合以往成熟机型的特点,配备我公司专业开发控制系统,设计的一款升级型智能机床,该款机床从操作性和稳定性都进行了很大提升。

本机床具有低速上丝、高速切割、震动小、操作简单易学、加工件切缝小、不易崩裂、不易爆炸、损耗小、成品率高、加工精度高,全封闭环保罩壳等特点。

人机接近度好,易操作。利用金刚石线的柔性特点,可控制切割力道,加工时震动小,对脆性材料的损伤小、不易崩裂,特别适合切价值高的脆性材料。


该设备人机界面友好,用户操作容易,控制系统增加电子手轮移轴,操作方便省力,同时也避免了传统机器通过关断 XY 托板电机使能后再手动摇动托板移动造成的误差。(因为电机在关闭使能时,电机保持扭矩变为 0,而再次打开电机使能后,电机扭矩恢复,在这个过程中,再有外力的情况下会造成微小的移位)



2、机床特点:

1)、设备采用C形结构,竖向切割,既可切片,亦可切形。

2)、本设备床身主体部件采用传统铸铁浇铸,与钢结构相比增加了机床的稳定性。

3)、拖板由精密滚珠丝杆传动,提高了机床的精度。

4)、全封闭环保型防水罩壳,保证工作时场地的清洁。

5)、独特合理的涨丝机构,更加提高了机床的切割效率。

6)、机床电柜合二为一,减少了对场地的占地。


3、工作原理

本机床是单丝筒单线切割机,它是由一根附着有金刚石颗粒或微粉的钢丝线,由电机带动,从线筒出发,经过导线轮,再通过加工区与工件产生磨削,再经过导线轮回到线筒,往复循环运动,达到切割加工的目的。加工方式为机械磨削加工,要求加工件材料是容易掉屑的脆性材料,由于线性的柔性,可控制切割力道,加工时震动小,对脆性材料的损伤小不易崩裂,特别适合切价值高的脆性材料。

另外可根据材料的具体需要,定制更适合客户需求的专用切割系统。数控系统每年会不间断升级,切割系统集成了切形切片两种模式,高精度切形,高速切片。

4、适用范围

各种导电、半导电和不导电的脆性材料,如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石宝石等等,理论上讲,只要硬度小于金刚石(莫氏硬度十)的材料均可使用本款金刚石线切割机加工。

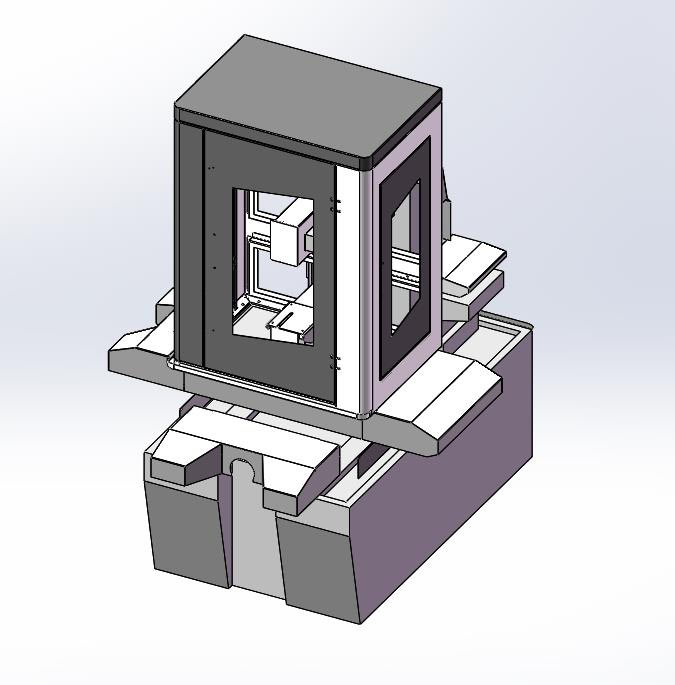

5、产品结构

采用单辊筒往复线C形结构,切割线竖向切割,更有利于切削粉末排泄,针对不同材料,可干切(配备吸尘集尘器),可加冷却液切割(有水冷却系统),可喷雾切割(雾化冷却系统)。客户可根据自己的材料切割方式选购。

针对切片功能,我们可根据客户需求配备旋转工作台,旋转切割切片。经多年的有效测试,旋转切割保证了切割速度和金刚石线的使用寿命。原因在于:旋转切割时,金刚石切割线和材料接触面减少为点线接触,相比直切的线线接触,旋转切割点线的接触方式,有效提高了金刚石线的切削力从而提高了切割速度,并且有效提高了切割过程金刚线的散热速度(散热的速度加快,避免金刚石线因高热被延展拉长,提高了金刚线的使用寿命)。


名称

数据

机器尺寸m

1550*1400*1700

主机净重kg

1200

承重kg

90

工作台尺寸mm

400*500

工作台行程(XYmm

350*350

切形有效切割高度mm

50-100

切片有效切割高度mm

300

导轮中心距mm

420

X轴滚珠丝杆螺距mm

4

Z轴滚珠丝杆螺距mm

4

X轴电机额定扭矩N.m

4.5

Y轴电机额定扭矩N.m

4.5

张力范围N

90-120

对应气压设定范围Mpa  *2

0.12-0.2

建议张力设置值N

100

建议气压设定值Mpa  *3

0.16-0.2

导线轮直径mm

100

导线轮槽数 Cn

V1

金刚线直径 mm

0.3-0.4

线速m/s

0-10

切割线总长m

300

切片切割速度mm/s(无极调速)

0.001-20

切形切割速度mm/s(无极调速)

0.001-3

切片切割尺寸mm

300*300*300

切形切割尺寸mm

300*300*50

供电电源

AC220V

机器功率

1.5KW

注意:针对切形,有效切割高度需根据实际切割的材料而定。不同材料,不同密度,不同硬度,对切形影响很大。


保修信息

保修政策

全国联保,享受三包服务

质保时间

1年

质保备注

1年有限现场保修(3个工作日)

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00(节假日休息)

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;

五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。

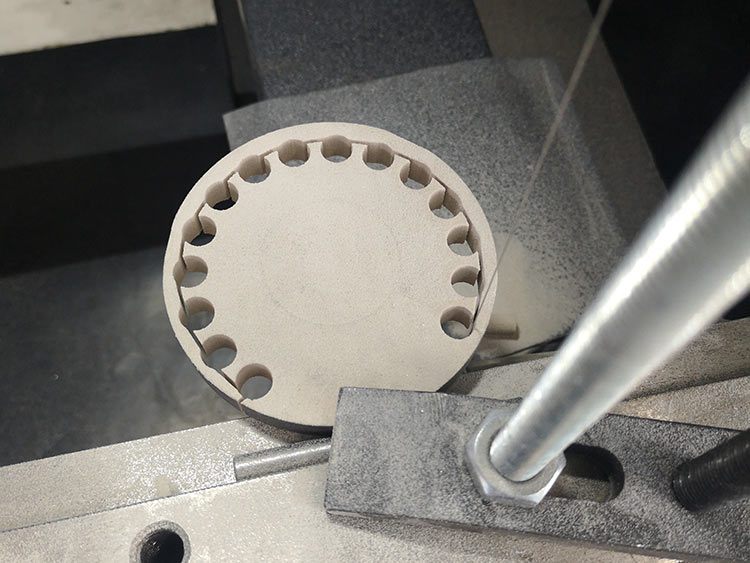

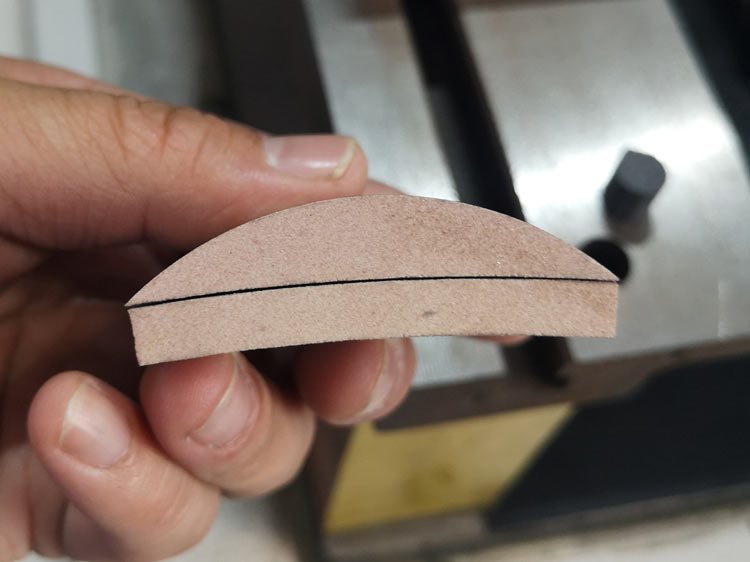

C型切形机切样
