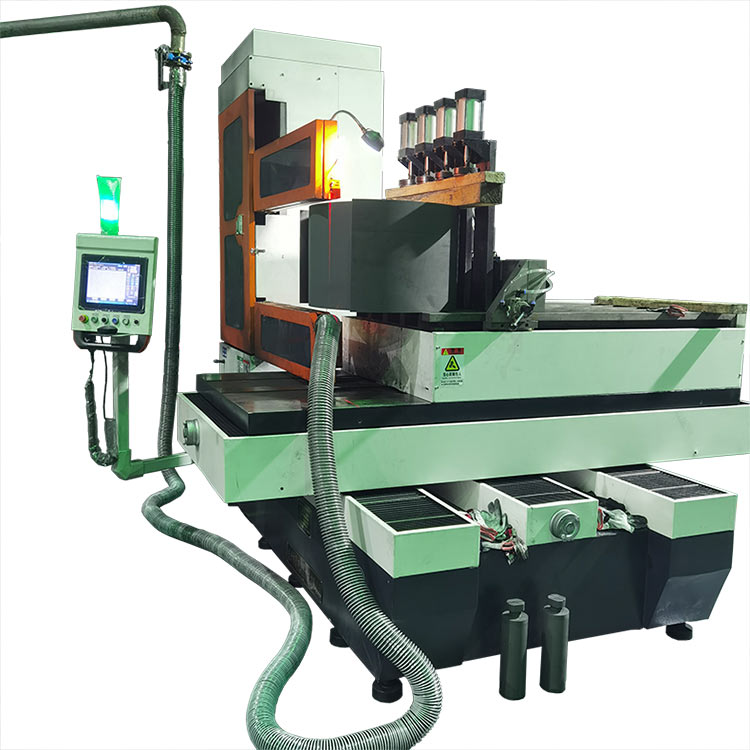

今科GKOXF80环线机切片切形一体机

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
今科GKOXF80环线机环形金刚石线切片切形一体机,脆性材料异形线切割设备。
咨询热线:
订购流程:

今科GKOXF80环线机环形金刚石线切片切形一体机,脆性材料异形线切割设备。采用环形金刚石线单向循环高速切割,高精度切割异形,高速切片。满足大多数脆性材料切割需求。

1、该设备主要用于石墨坩埚瓦片切割,也可以用于其他图形及切片切割,X轴的有效切割行程830mm,Y轴切割行程400mm,送料长度1600mm,切割厚度600mm。

2、送料台为双丝杆双伺服驱动,精度高,送料灵活,方便,简单,即学即会。

3、系统集成石墨切割工艺,可保证切割角度尺寸。


采购说明:

1、 针对不同材料和客户具体需求,可干切,选配吸尘集尘器;可雾化气冷切割,选配雾化装置;可水冷切割,选配冷却泵系统。采购前用户可根据自己实际需求选择。

2、 另外提供30L无油静音空压机,可供客户选择。


产品特点:

1、 铸件采用高标号低磷、低硫铸铁原料,床身、工作台、线架、立柱、主轴电机座等均进行二次人工时效及自然时效处理,大大降低了机器变形系数,使其结构稳定、整机精度保持性非常好。

2、 导轨全部采用GCr15A优质轴承钢,经过多道严密热处理工序,组织结构稳定,淬火硬度在HRC45-58之间,保证导轨的精度及耐磨性。

3、 工作台托板采用知名厂家生产制造高精密滚珠丝杆,摩擦力小,精度高、运行平稳、耐磨性强、精度保持性好,使用寿命长。

4、 托板采用混合步进电机,扭矩大,细分数高,定位精度高。

5、 控制系统增加电子手轮移轴,操作方便省力,同时也避免了传统机器通过关断托板电机使能后再手动摇动托板移动造成的误差。(因为电机在关闭使能时,电机保持扭矩变为0,而再次打开电机使能后,电机扭矩恢复,在这个过程中,再有外力的情况下会造成微小的移位)

6、 为了确保设备的高精度稳定性,我公司采用高精度光学尺及英国雷尼绍激光干涉仪对每台设备的精度和定位精度进行检测,保证了设备高精度使用的可靠性和寿命。

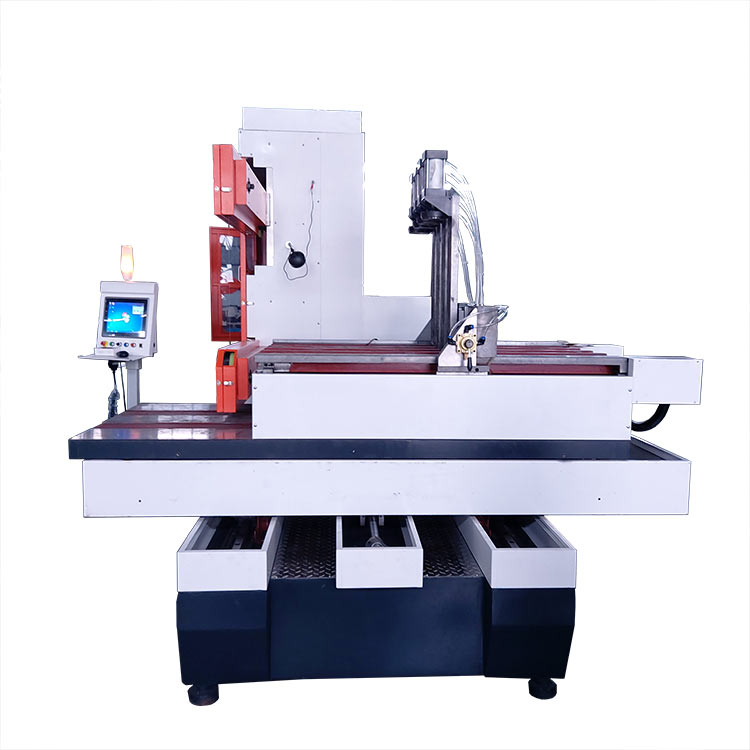

泰州今科环线切片切形一体机型

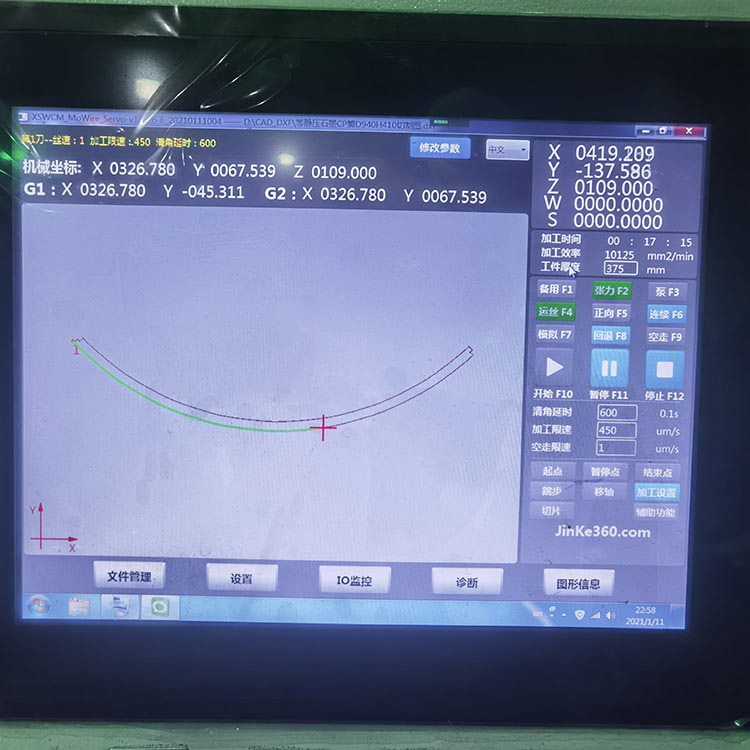

GKOX型精密数控环线金刚石线切形机器,专为脆性材料异形切割而生。该机型搭载了我公司新开发的金刚石线切片切形系统V2021,快速切片,高精度切形,比V2020系统新增了可添加暂停点,根据切割需要暂停;可以根据需要设置开始点和结束点,同时根据金刚石线切割特点,在切割工艺上做了一些改善,切割效果和精度更好。(PS:我们设备的数控系统会不间断地逐步完善,网上有些地方来不及通知大家,请以实际沟通为准。

GKOX型金刚石线切割机主要用于脆硬性材料,如石英、单晶硅、碳化硅、氧化锆、石墨、页岩等异形切割。

本机床采用电镀环形金刚石线切割,上线简单(只需5分钟完成),高速切割、震动小、操作简单易学、加工件切缝小、不易崩裂、不易爆炸、损耗小、成品率高、加工精度高,光洁度高于往复线结构等特点。

产品结构

采用单方向无限循环C形结构,切割线竖向切割,更有利于切削粉末排屑,针对不同材料,可干切(配备吸尘集尘器),可加冷却液切割(有冷却系统),可喷雾切割(雾化冷却系统)。客户可根据自己的材料切割方式选购。

针对切片功能,我们可根据客户需求配备旋转工作台。旋转切割切片高速度、高效率、光洁度好。旋转切割工艺为切割线和材料接触面为点线接触,相比线线接触,有效增大了切削力,从而提高了切割速度,有效加快了切割过程金刚石线的散热(散热速度快,避免金刚石线因高热被延展拉长,提高了金刚线的使用寿命)




名称

参数

机器尺寸(长**高)mm

2700*2900*2400

主机净重kg

4000

承重kg

1000

XY工作台尺寸mm

900*600

XY工作台行程mm

830*400

Z轴推送行程mm

1600

导轮中心距mm

900

有效切割厚度 mm

600

X轴滚珠丝杆螺距mm

4

Y轴滚珠丝杆螺距mm

4

Z轴滚珠丝杆螺距mm

5

X轴电机额定扭矩N.m

2.39

Y轴电机额定扭矩N.m

2.39

Z轴电机额定扭矩N.m

2.39

张力范围N

90-120

导线轮直径mm

250

导线轮槽数 Cn

V4

金刚线直径 mm

0.65-0.8

金刚石线速度范围m/s

50

金刚线长度mm

5120

XY快速进给速度mm/s

0.001~20

切形进给速度

0.001-3mm/s

切片进给速度

0.001~10mm/s

切割尺寸mm

830*1600*600

供电电源

1AC220V/50HZ

机器满负荷功率

3.0KW


保修信息

保修政策

全国联保,享受三包服务

质保时间

1年

质保备注

1年有限现场保修(3个工作日)

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00(节假日休息)

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;

五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。

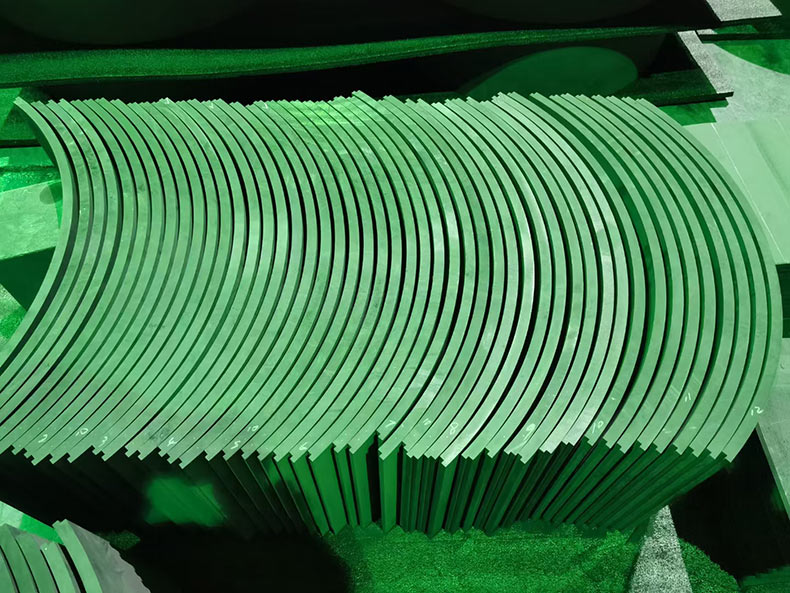

环线机切样图片
