今科GKOX40卧式金刚石线环形线切片切形机

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
GKOX40型卧式金刚石线环形线切片切形机,配备有我公司的Jinke Cut v金刚石线切片切形系统,快速切片、高精度切形。
咨询热线:
订购流程:

设备概述

GKOX40型卧式金刚石线环形线切片切形机,配备有我公司的Jinke Cut v金刚石线切片切形系统,快速切片、高精度切形,新增了可添加暂停点,根据切割需要暂停;可以根据需要设置开始点和结束点,同时根据金刚石线切割特点,在切割工艺上做了很大改善,切割效果和精度更好。

GKOX40型卧式金刚石线环形线切片切形机,主要用于线切割方式切割各种导电、半导电和不导电的脆性材料,如石英、单晶硅、未烧结碳化硅、方解石、石墨、页岩等异形切割和切片。

本机床采用进口钢线做母线编制而成的环形线,电镀金刚石颗粒或微粉,上线简单(只需5分钟搞定)。本机具有高速切割、震动小、操作简单易学、成品率高、加工精度高、切割更安全、光洁度高于往复线结构等特点。

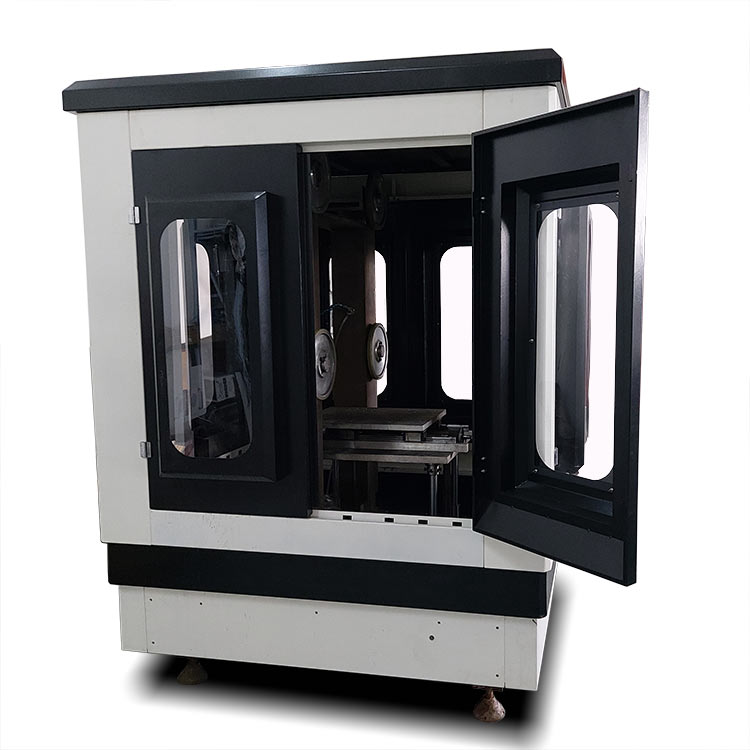

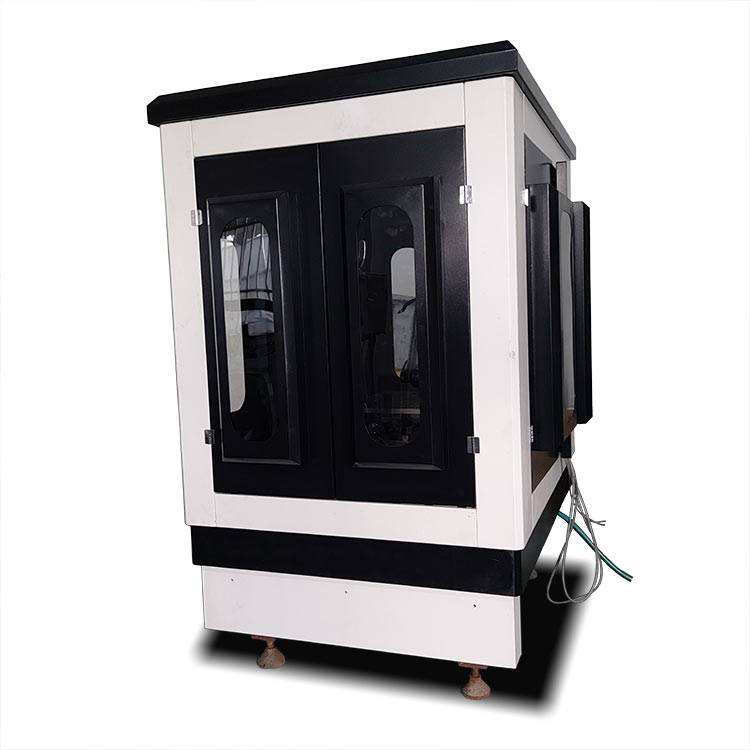

今科GKOX40卧式金刚石线环形线切片切形机


工作原理

GKOX40型卧式金刚石线环形线切片切形机的切割线采用环形线,它是由一根附着有金刚石颗粒或微粉的钢丝线,由电机带动做单向无限循环运动。根据环形线的特点,驱动金刚线的主动轮伺服电机不需要换向,速度可以达到3000-4000rpm,因此切割端的线速度可以达到30-50m/s,对材料进行高速磨削。机械磨削加工,属于物理加工方式,要求被加工件材料是容易掉屑的脆性材料。

另外可根据材料的具体需要,定制更适合客户需求的专用切割系统。新升级的切形机,集成了切形切片两种切割模式,可以完成高精度切形以及高速切片。


适用范围

GKOX40型卧式金刚石线环形线切片切形机,适用于各种导电、半导电和不导电的脆性材料,如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石宝石等等,理论上讲,只要硬度小于金刚石(莫氏硬度十)的材料均可使用本款金刚石线切割机加工,但由于环形线的长度限制,更适用于切割莫氏硬度7.2及以下的脆性材料。

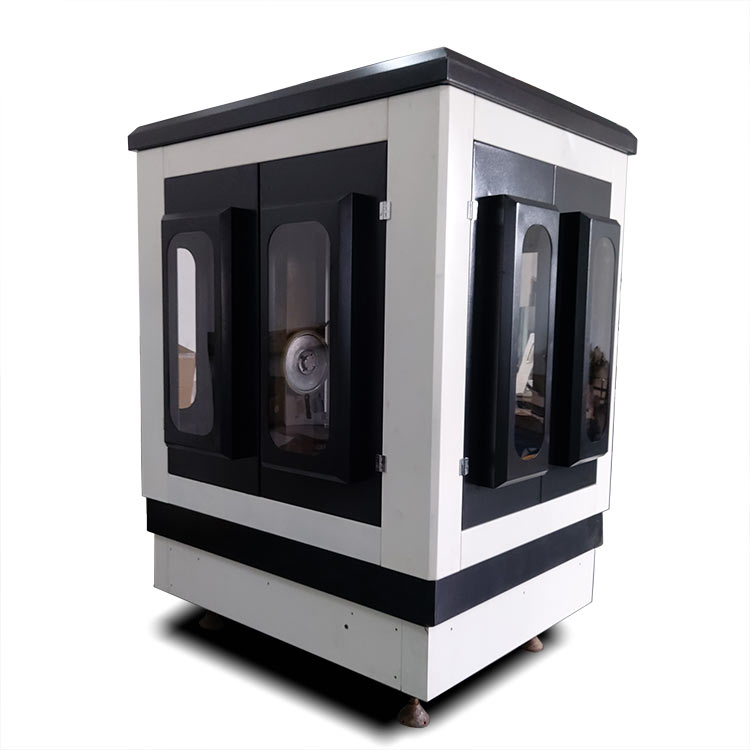

今科GKOX40卧式金刚石线环形线切片切形机


产品结构

采用卧式结构,环形切割线向切割针对不同材料,可干切(配备吸尘集尘器),可加冷却液切割(选配冷却系统),可喷雾切割(选配雾化冷却系统)。户可根据自己的材料具体情况选购切割方式。

针对切片可利用金刚石线从上往下切割。



技术参数

名称

数据

机器尺寸(长**高)mm

1800*1300*2200

主机净重kg

1250

最大承重重量kg

200

XY工作台行程mm

400*500

导轮中心距mm

500

最大有效切割厚度 mm

200

X轴滚珠丝杆螺距mm

4

Y轴滚珠丝杆螺距mm

4

X轴电机额定扭矩N.m

4.5

Y轴电机额定扭矩N.m

4.5

XY定位精度mm

0.008

XY重复定位精度mm

0.005

张力范围N

90-120

导线轮直径mm

250

导线轮槽数 Cn

V1

金刚线直径 mm

0.65

金刚石线线速度m/s

0~53

金刚线长度mm

3000 / 3560

XY快速进给速度mm/s

0.001~20

切形进给速度mm/S

0.001-3mm/s

切片进给速度mm/s

0.001~10mm/s

最大切割尺寸(长**高)mm

400*500*200

供电电源

1AC220V/50HZ

机器最大功率

1.5KW

 我公司产品不定期更新,产品参数与实际可能略有差异,仅供参考,网上有些没能及时更新,敬请以实际沟通为准。

材料价值越高或者硬度越大切割速度越慢,切割精度也会受影响。



保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修3个工作日

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。

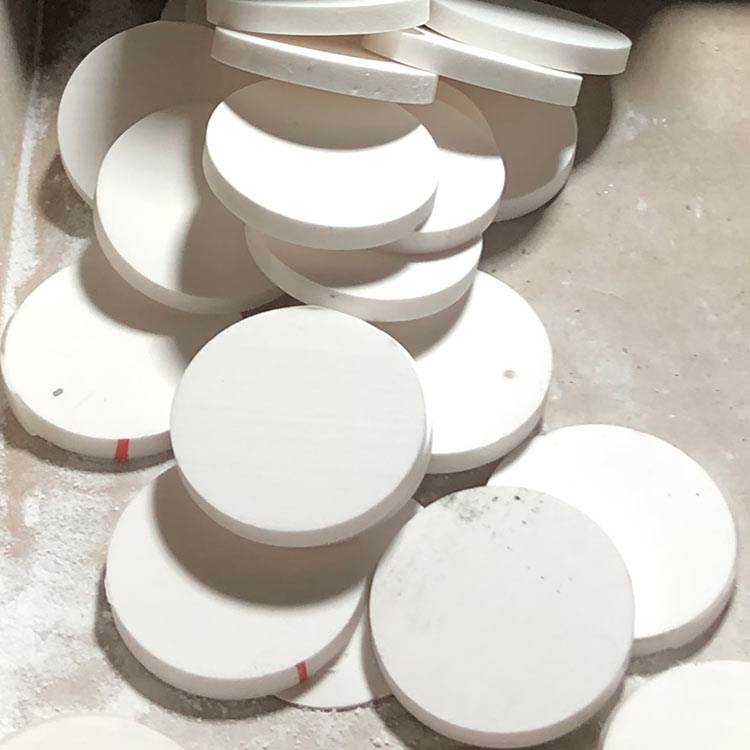

今科GKOX40卧式金刚石线环形线切片切形机陶瓷切样

陶瓷切片切样

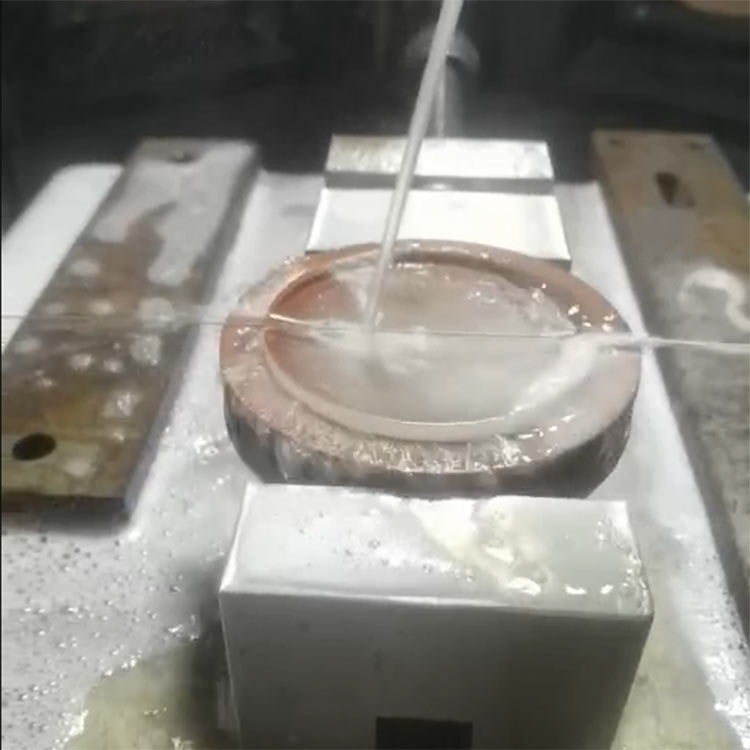

今科GKOX40卧式金刚石线环形线切片切形机光学玻璃切样

光学玻璃凸透镜切两半


今科GKOX40卧式金刚石线环形线切片切形机碳纤维切样

碳纤维异形切割
