当前位置: 首页 - 产品中心 - 卧式金刚石线切割机产品 - 龙门重型卧式环形线金刚石线切割机切片机床

龙门重型卧式环形线金刚石线切割机切片机床

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:

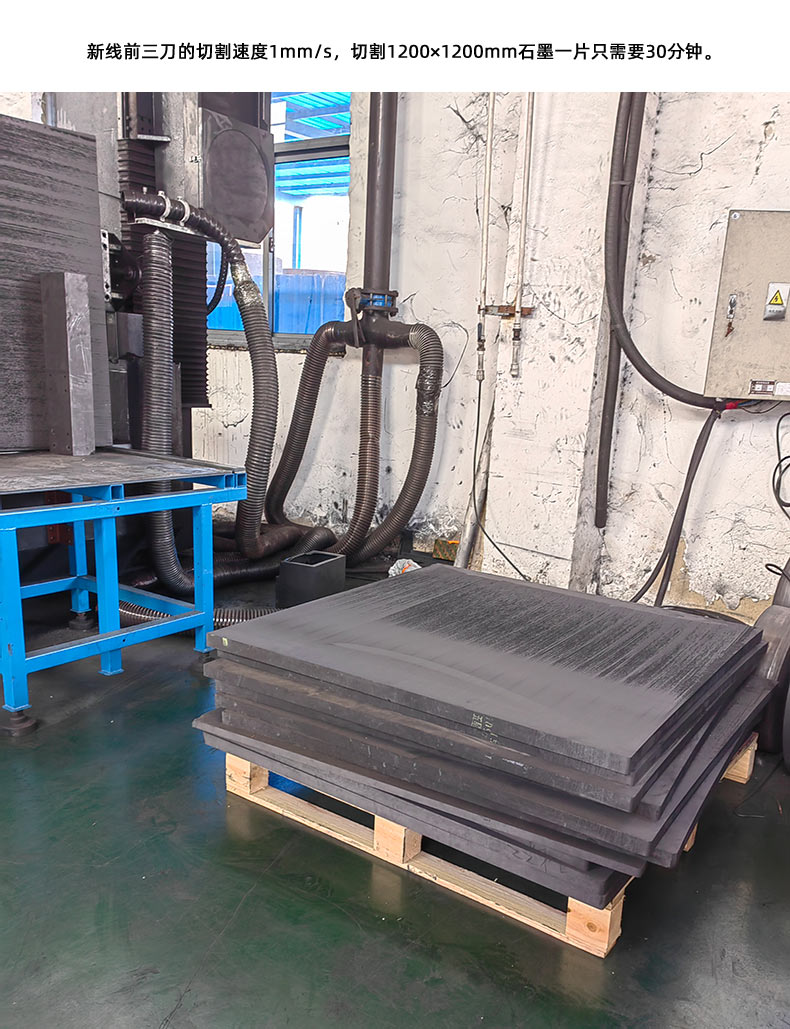

龙门重型卧式环形线金刚石线切割机是一款大型金刚石线锯床,切割尺寸1200×1200mm。新上的线能在半个小时内切完一片1200×1200mm石墨。
咨询热线:
订购流程:

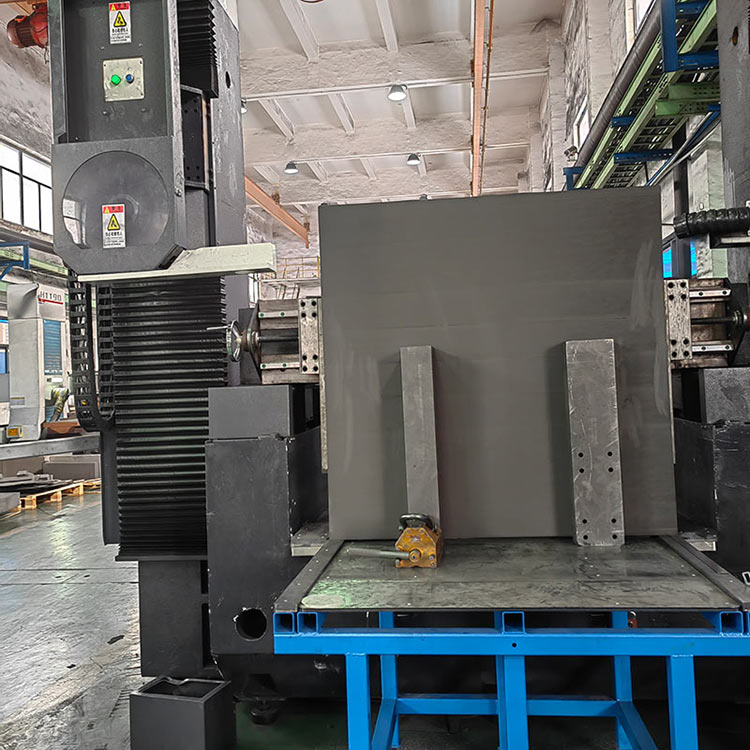

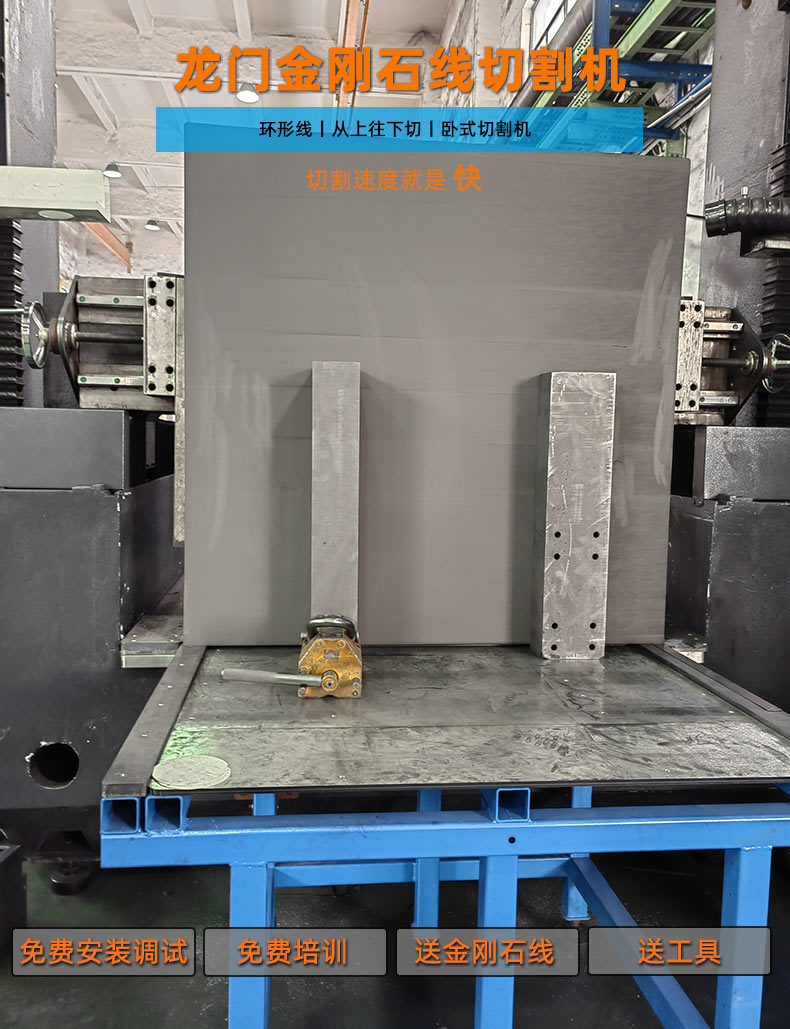

龙门卧式环形线金刚石线切割机

物理方式切割,不改变工件性质

比传统油锯切缝小

匠心打造好机床

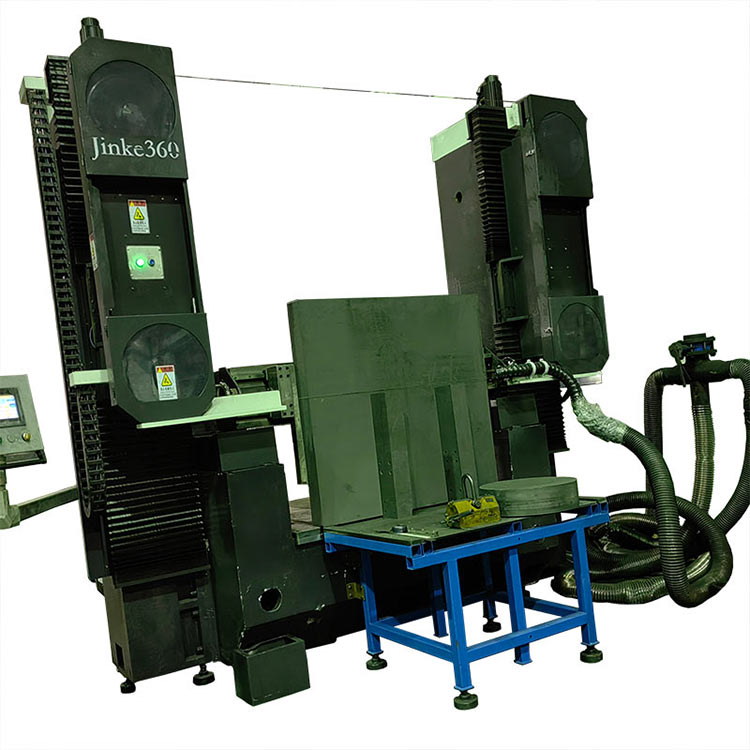

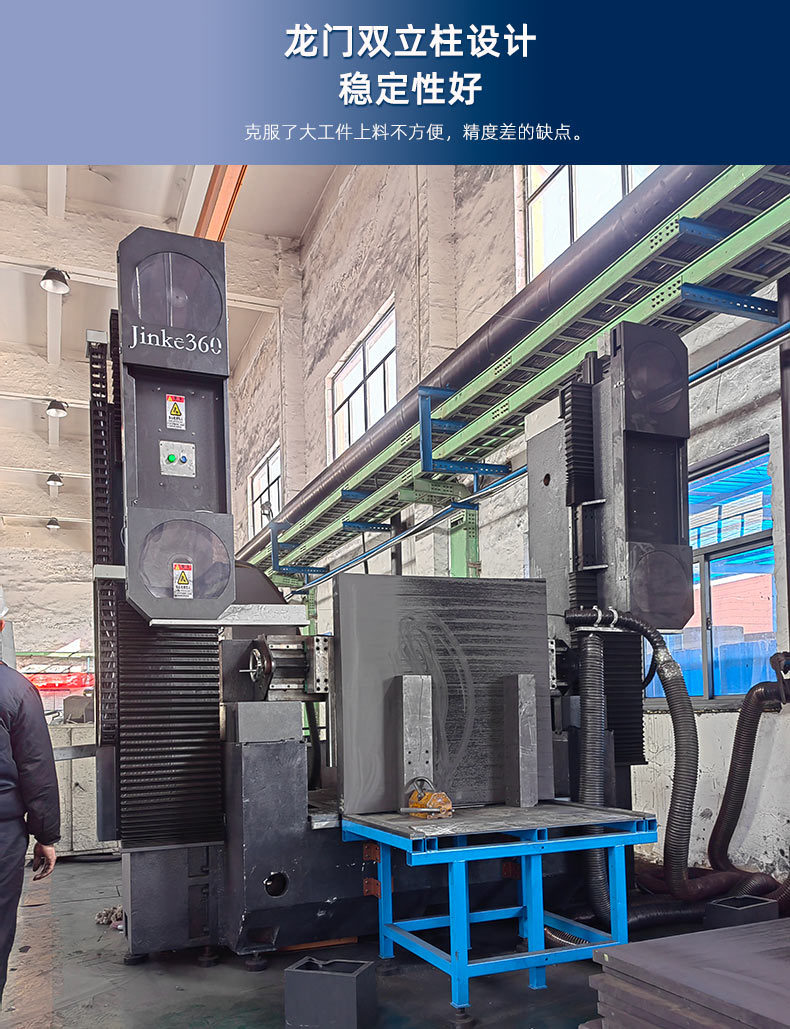

龙门双立柱设计,稳定性好。

卧式结构切割更安全

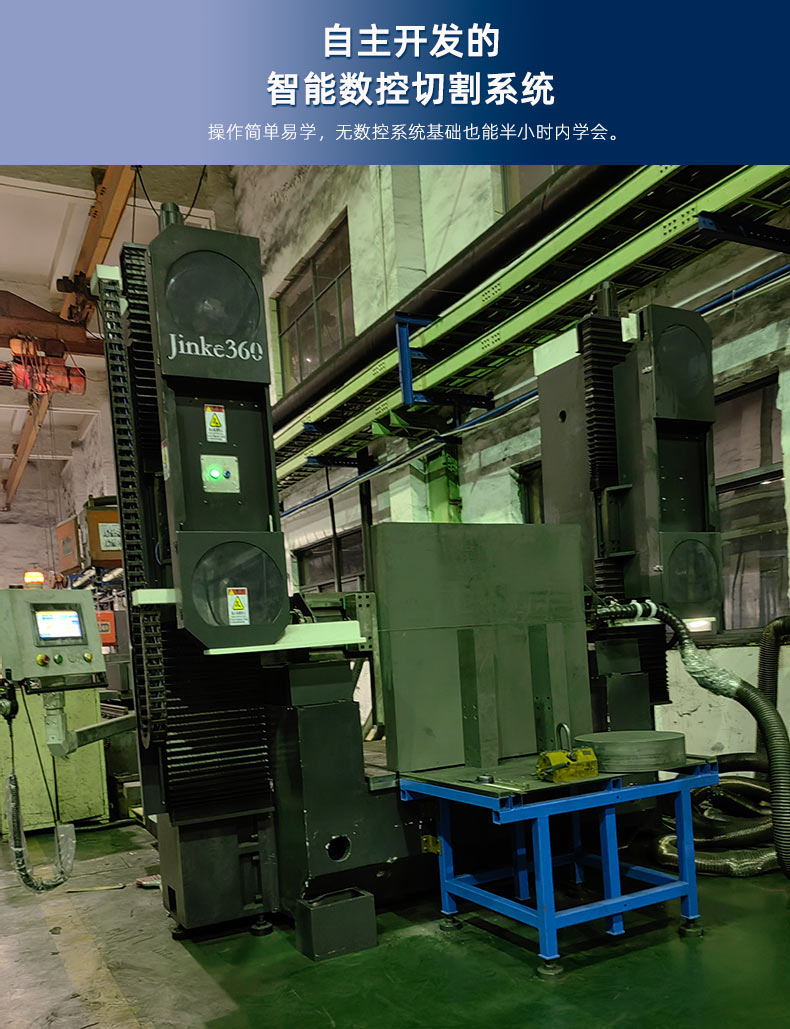

自主开发的智能数控切割系统,操作更简单易学。

机床采用高强度传统铸件,变形小。精度高。

名称

参数

机器尺寸

以实际为准,可来电或线上沟通

铸件标准

以用户需求制定

X轴有效行程

1200mm

Y轴有效行程

1200mm

导轮中心距

1500mm

X向有效切割宽度 *1

以用户要求行程为准

Y向有效切割宽度 *2

以用户要求行程为准

有效切割厚度 MaxH

1200mm

X轴滚珠丝杆螺距

按用户需求制定

Y轴滚珠丝杆螺距

按用户需求制定

X轴电机额定扭矩

4.5N.m

Y轴电机额定扭矩

4.5N.m

张力范围

90-120N

对应气压设定范围 *3

0.12-0.2MPa

建议张力设置值

100N

建议气压设定值 *4

0.16-0.2MPa

导线轮直径

250mm

导线轮槽数 Cn

V3

金刚线直径 d

1mm

金刚石线运行速度

40~60m/s

主轴电机额定转速

6000rpm

主轴电机实际工作速度 *5

4000rpm

主轴电机额定功率

5KW

切割速度范围

0.001~10mm/s

石墨切割速度

1mm/s

整机重量

8000kg

 注:

*1*2XY有效切割行程是,实际切割过程中,XY轴行程减去夹具和线架的尺寸

*3*4:为了保证切割过程中,金刚线在高速运行中的张力稳定,2020年以后的产品,我公司选用的张力气缸由原来的TN16*125-S更改为TN20*125-S。根据金刚线的破断力和长期稳定拉力计算后,张力气压设置范围在0.12-0.2MPa之间,建议设定值是0.16MPa。(因为我们的张力气缸直径比以前老款产品大一号,所有气压有原来的0.4M降低到0.16MPa。)

*5:主轴电机额定转速6000rpm,现在根据当下金刚线的质量,实际速度控制在4000rpm以内。电机预留到转速是考虑到后期金刚线品质提高,能承受更高的转速后,是为进一步提升切割速度而做的准备。



保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修3个工作日

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。

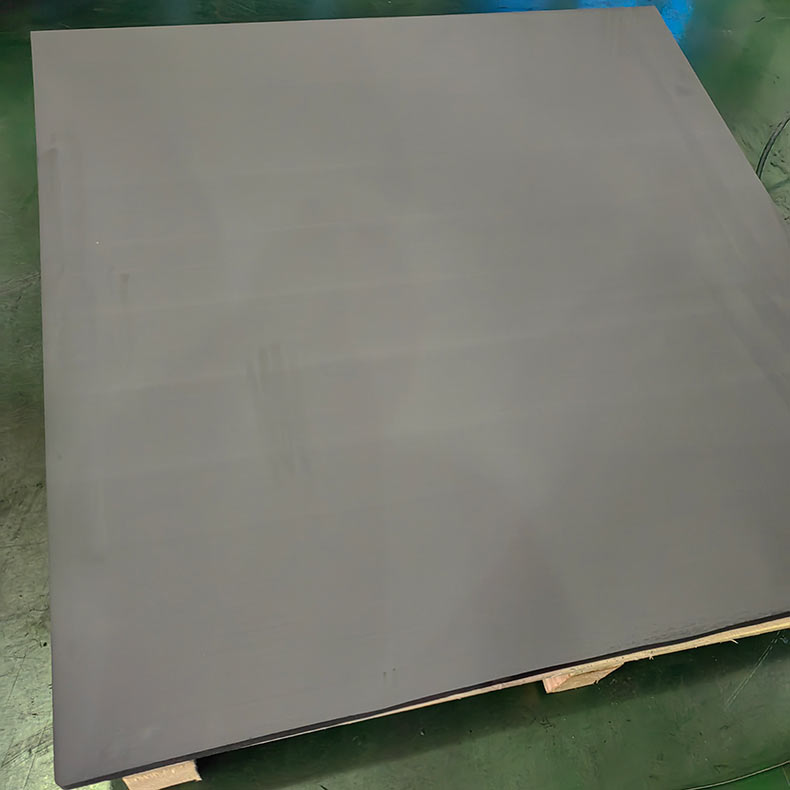

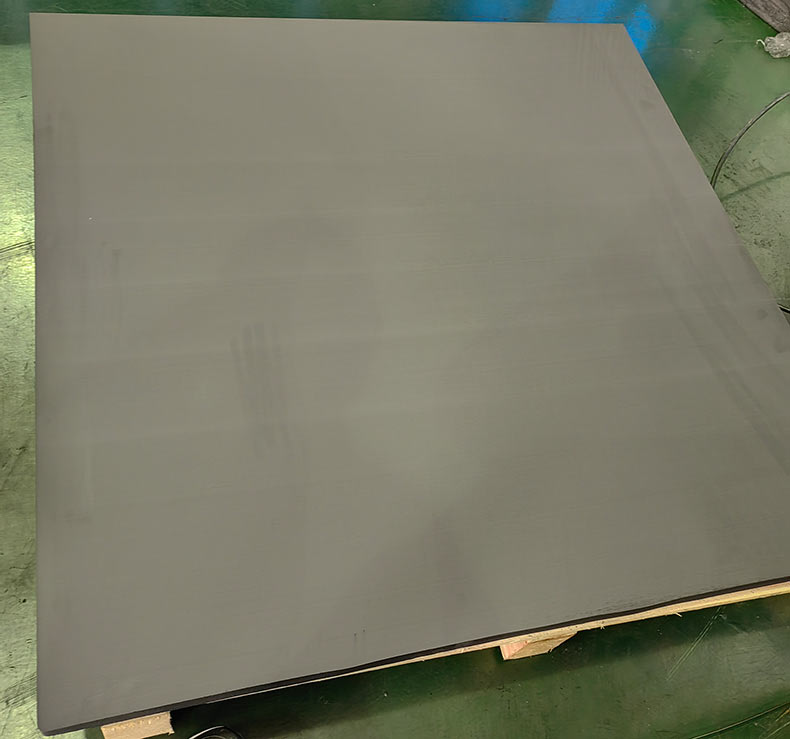

1200×1200mm石墨切样

1200×1200mm石墨切样

1200×1200mm石墨切样
