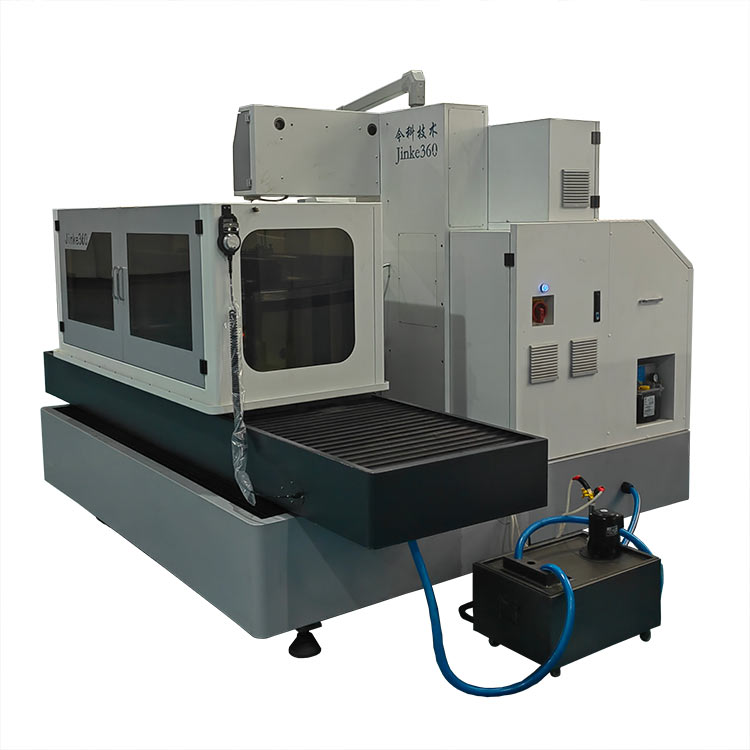

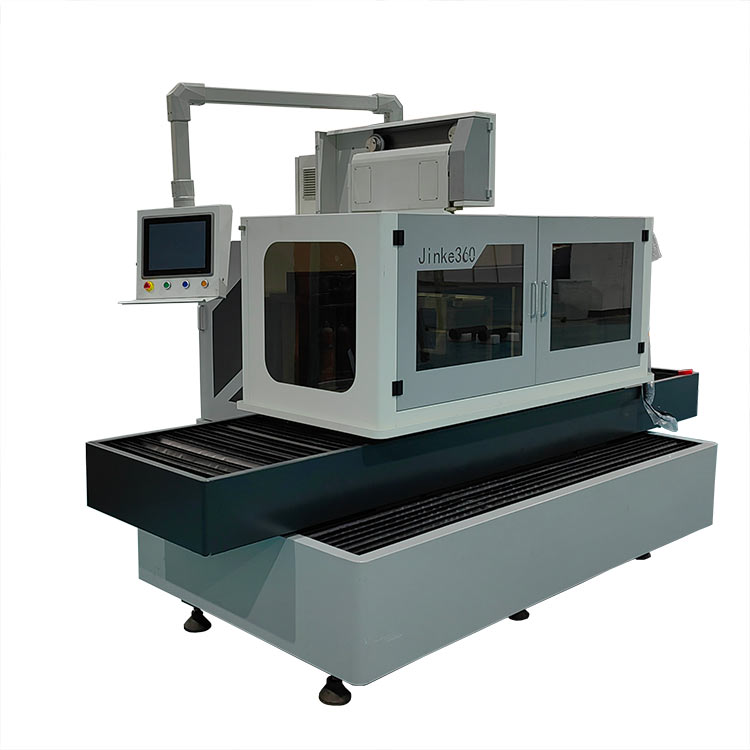

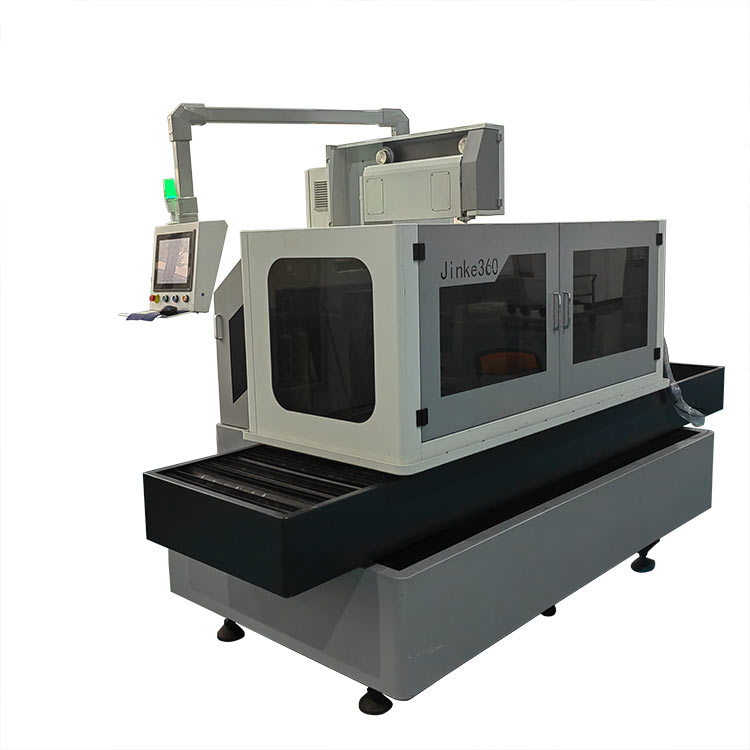

GKCLX12040型长线往复金刚石线切割机切形切片
设备用途：

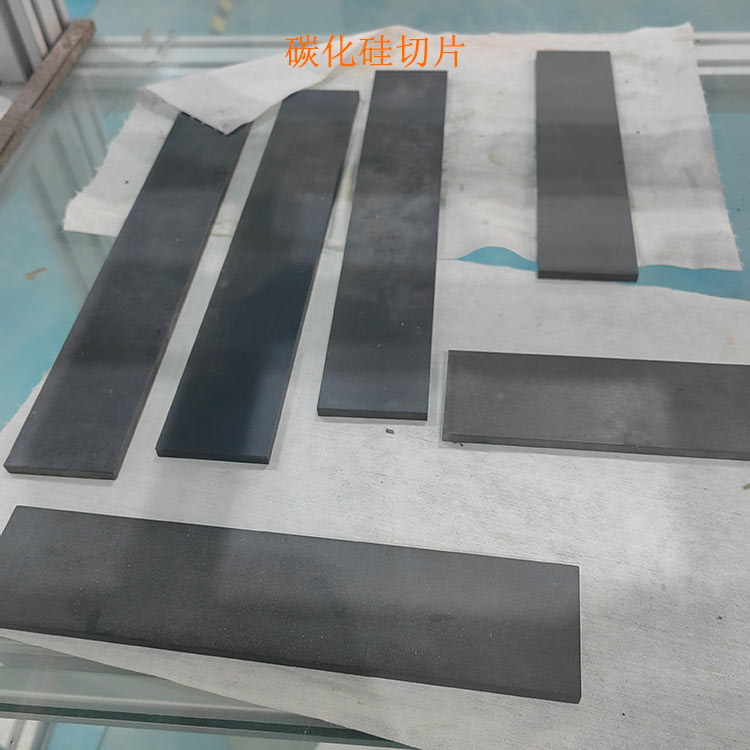

GKCLX12040型长线往复循环金刚石线切形切片机，特意为硬度较高的硬脆材料设计的。比如氧化锆陶瓷切割、碳化硅切割、蓝宝石切割、山西黑切割，本机有切片和切形状的功能，是超硬材料和大尺寸工件的金刚线长线（多线）切割利器。L表示长线（一次上线大于2000m表示为长线）
加工能力：
1200*400*280（mm）
产品结构：
竖切，立式结构，可异形切割超硬材料。
性能优点：
1）能对各类超硬脆性材料完成截断、取头尾、切片、异形切割等操作。
2）一次可以上线5000-7000米，保证切割高硬度材料。
3）配置数显操作平台，伺服电机控制进给速度，PLC触摸屏操作，实现半自动切割。
4）多种走线模式，系统可以递进送线切割。用户可以自己设置走线模式，功能增加递进送线切割，比如金刚线进400米，退399.9米。（注：递进送线切割设置最少400米或者500米起步。）
5）主导轮采用伺服电机驱动，线速度可调节，切割进给速度可调节，且振动小、噪音低、能耗低。

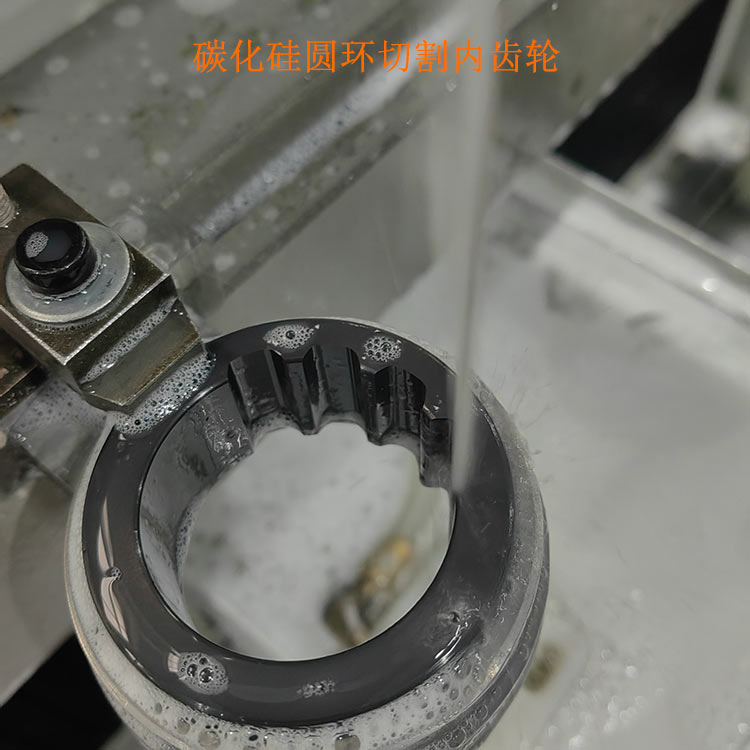

6）可取芯切割。
7）采用规格0.37~0.45mm金刚石线切割，切割质量和精度有保证。
性能特点：
1）设备可连接物联网。把设备联网，用户通过手机就可以操控设备和查看设备运行情况。
2）可以选购是否增加生产中心平台功能，实现多台设备展示在一个平台上，实现数据统一、流程统一、生产统一规范。多站一人完成监控，降低运营成本。

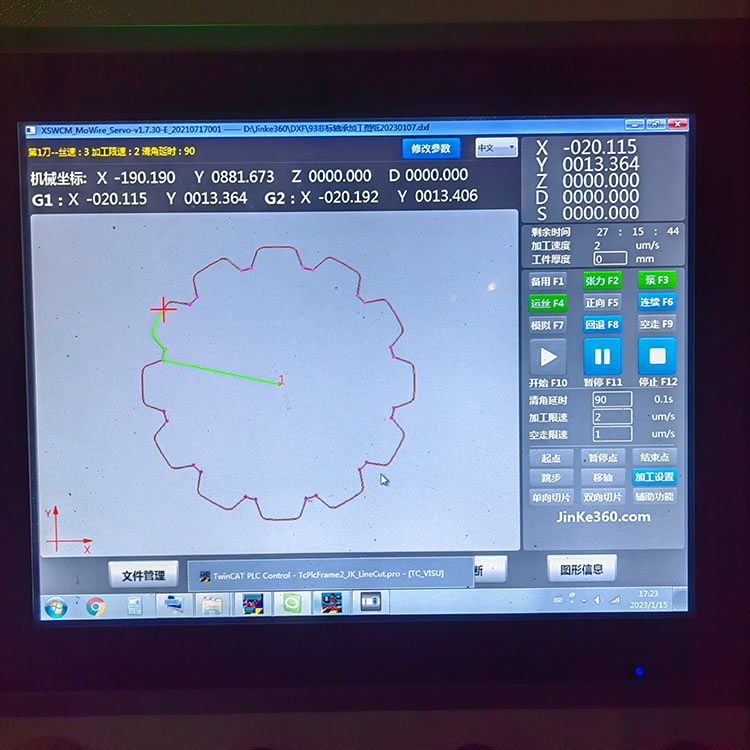

3）切形机的数控系统全部升级为切形切片系统，集成了切片和切形两种控制形式。既可以导入CAD/CAXA生成的DXF文件，做好轨迹规划后按图切割各种复杂异形，也可以直接输入参数快速进行切片。
4）伺服控制恒张力，响应更快，精度更高。
5）控制系统增加电子手轮移轴，操作方便省力，同时也避免了传统机器通过关断XY托板电机使能后再手动摇动托板移动造成的误差。
6）超硬材料切形一次可以切割完一个，不必中途换线，速度快，精度高。
7）机械部分和软件部分均为我公司自主开发，操作简单。
产品细节
名称 | 参数 |
机器尺寸 mm | 3000*2200*1800 |
工作台尺寸 mm | 1250*550 |
XY 轴有效切割行程 mm | 1200*400 |
升降高度 mm | 700 |
导轮中心距 mm | 400 |
切片有效切割厚度 mm | 280 |
切形有效切割厚度 mm(根据材料硬度而定) | 250 |
X 轴滚珠丝杆螺距 mm | 4 |
Y 轴滚珠丝杆螺距 mm | 4 |
X 轴电机额定扭矩 N.m | 4.5 |
Y 轴电机额定扭矩 N.m | 4.5 |
张力范围 N | 120-190 |
对应气压设定范围 Mpa | 0.2-0.4 |
建议张力设置值(以 0.33 金刚线为标准)N | 120 |
建议气压设定值(以 0.33 金刚线为标准)Mpa | 0.35 |
导线轮直径 mm | 100 |
导线轮槽数 Cn | V 形 1 槽 |
金刚线直径 mm | φ0.30-0.45 |
金刚石线速度 m/s | 10 |
储丝量 m | 5000 |
切割速度范围 mm/s | 0.001-2（根据材料及厚度可调） |
切片切割尺寸 mm | 1200*400*300 |
切形切割尺寸 mm | 1200*400*280 |
供电电源 | 1AC220V |
机器总功率 KW | 15 |
我公司产品不定期更新，产品参数与实际可能略有差异，仅供参考，网上有些没能及时更新，敬请以实际沟通为准。
