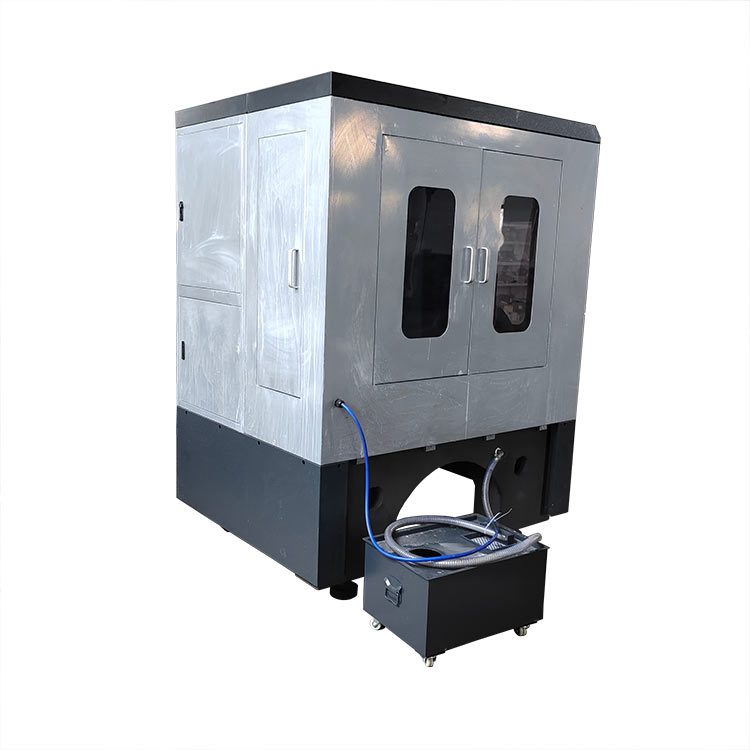

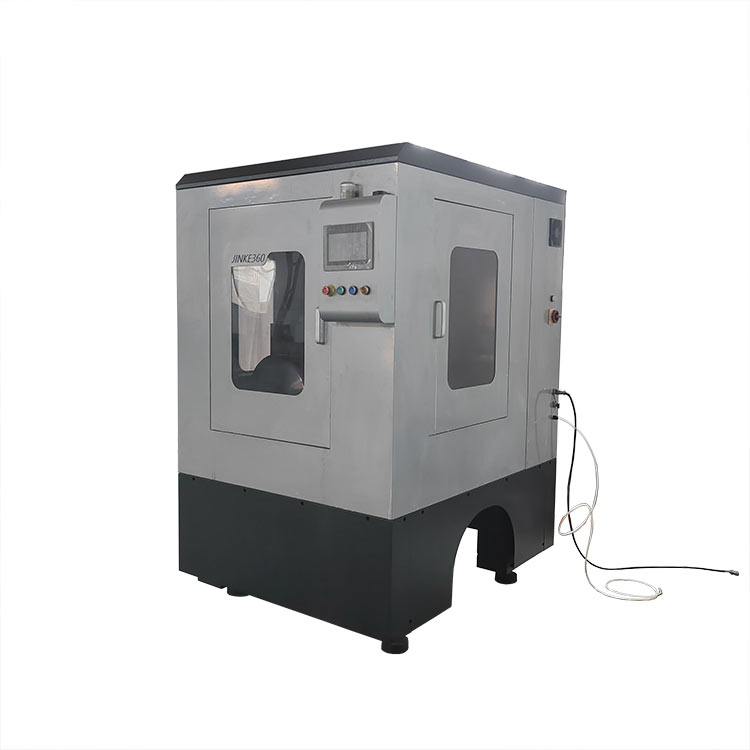

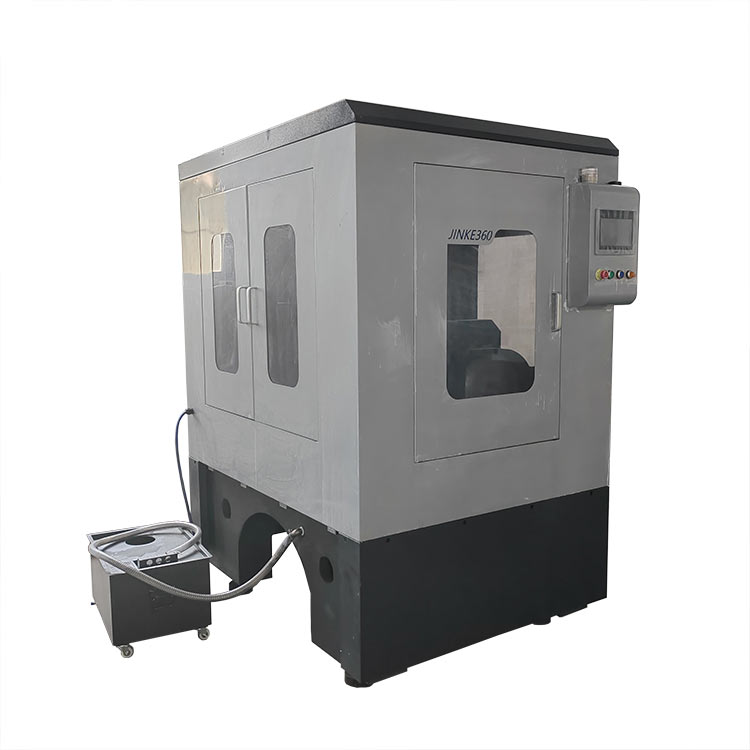

GKOL2030P高效高精度小型金刚石线切片机环线机

产品价格:
¥50000.00
产       地:
江苏省泰州市
产品摘要:
GKOL2030P环线机是针对小尺寸石墨、单晶硅、多晶硅、石英、陶瓷等脆性材料切片而开发的小型环形线金刚石线切割机。
咨询热线:
订购流程:

本产品是针对小尺寸石墨、单晶硅、多晶硅、石英、陶瓷等脆性材料切片而开发的小型环形线金刚石线切割机。性能优点:摆动高效高精度切片。可进行圆棒料200×300mm,方料200×200×300mm的切片。另外可满足客户特殊切割需求,增加旋转工作台可进行切方和分度切割(注:增加旋转工作台后,实际可切割方料尺寸150×100×150mm)。


一、产品特点

1、横切结构,设备结构紧凑,小钢炮设计理念,节省空间,又不失功能强悍。

2、整机材质选用HT300铸件,长期使用结构稳定不变形,精度保持性稳定。

3、张力采用气动张紧,选用高精度气动调压阀和气缸,张力稳定性好,又可以根据不同线径调节张力,实现不同需求的恒张力切割,切割面光洁度高。

4X轴(位移轴)和Y轴(切割轴)采用高精度滚珠丝杆和直线导轨传动,运行丝滑平稳,定位精度和重复定位精度高。

5、全包围环保钣金防护,冷却液系统集成床身下,空间利用率更好。

6、触摸屏+PLC+伺服电机架构,操控简单可靠。傻瓜式操控,操作人员培训时间短,有效降低人力成本。

7、集成了多年切割工艺数据,保证了切割时应力小,切割崩边少,切割面平整高。

8、环线设计、上线简单,操作人员两分钟即可完成换线。


二、技术参数明细表

名称

数据

切片尺寸mm

圆棒料(φ*L):φ200*300mm

方料(W*L):200*200*300mm

切片厚度mm

1-280mm

X轴行程mm

300mm

Y轴行程mm

250mm

切割高度mm

200mm

导轮中心距mm

561

有效切割厚度 mm

200

XY定位精度mm

0.008

张力范围N

90-120

导线轮直径mm

250

导线轮槽数 Cn

V4

金刚线直径 mm

0.380.40.420.450.50.650.8

金刚石线速度m/s

1-51

金刚线长度mm

1850

XY进给速度

0.001~20mm/s0.06~1500mm/Min

机器尺寸(长**高)mm

1000*1300*1710

机器重量kg

1050

承重kg

100

供电电源

1AC220V/50HZ

机器功率

1.7KW

 备注:由于机器的不断更新,网络上无法及时更新。机器结构外形、技术参数及钣金实际有所更新,机器图片以近期出厂产品为准。


三、主要元件明细表

主要元器件

名称

参数

厂家

金刚石线切割控制系统

V2023

JINKE

人机界面

7寸触控屏

JINKE

CPU

DI18/DO12

JINKE

电源

DC24V

台湾明伟

XY轴电机

伺服电机

汇川/信捷

伺服电机

伺服电机

JINKE

继电器

DC24V

菲尼克斯/IDEC

电子手轮


JINKE


四、 采购说明

1、 针对不同材料和客户具体需求,可干切,可选配吸尘集尘器;可雾化气冷切割,可配雾化装置;可水冷切割,可配冷却泵系统。采购前客户可根据自己实际需求选择。

2、 另外提供30L无油静音空压机,可供客户选购。


五、工装夹具

用石蜡、505胶水等将切割材料粘贴在石墨基板等材料上,然后将石墨基板固定在工作台上即可。


六、工作原理

本机器切割线采用环形线,它是由一根附着有金刚石颗粒或微粉的钢丝线,由电机带动,因为环形线的特点,驱动金刚线的主动轮伺服电机不需要换向,速度可以达到3000-4000rpm,因此切割端线速度可以达到30-50m/s,对材料产生高速磨削。机械磨削加工,要求加工件材料是容易掉屑的脆性材料,由于线性的柔性,可控制切割力道,加工时震动小,对脆性材料的损伤小不易崩裂,特别适合切价值高的脆性材料。

用石蜡、505胶水等将切割材料粘贴在石墨基板等材料上,然后将石墨基板固定在工作台上,设置好切割参数,按下切割按钮,系统即可控制金刚线单次或连续切割,待切割完成后,金刚线升起,并停止走线,设备由绿灯转黄灯后,即可开门取走切割好的材料。

另外可根据材料的具体需要,定制更适合客户需求的专用切割系统。


七、适用范围

各种导电、半导电和不导电的脆性材料,如单晶硅、石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石宝石等等,理论上讲,只要硬度小于金刚石(莫氏硬度十)的材料均可使用本款金刚石线切割机加工。

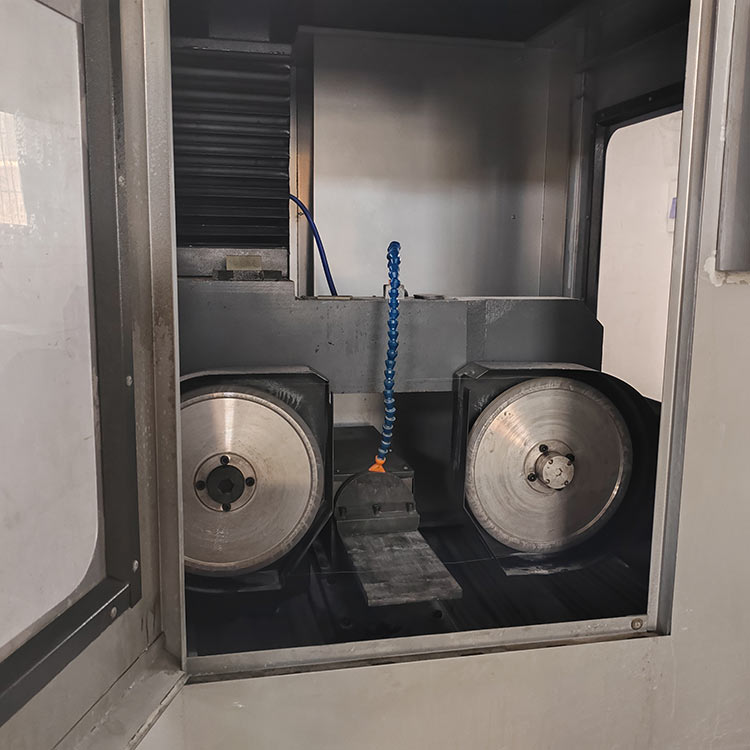

八、产品结构

横切设计结构,材料水平固定在工作台,切割线横向从上往下切割,确保材料安全,针对不同材料,可干切(配备吸尘集尘器),可加冷却液切割(有冷却系统),可喷雾切割(雾化冷却系统)。客户可根据自己的材料切割方式选购。


名称

参数

切片尺寸mm

圆棒料(φ*L):φ200*300mm

方料(W*L):200*200*300mm

切片厚度mm

1-280mm

X轴行程mm

300mm

Y轴行程mm

250mm

切割高度mm

200mm

导轮中心距mm

561

有效切割厚度 mm

200

XY定位精度mm

0.008

张力范围N

90-120

导线轮直径mm

250

导线轮槽数 Cn

V4

金刚线直径 mm

0.380.40.420.450.50.650.8

金刚石线速度m/s

1-51

金刚线长度mm

1850

XY进给速度

0.001~20mm/s0.06~1500mm/Min

机器尺寸(长**高)mm

1000*1300*1710

机器重量kg

1050

承重kg

100

供电电源

1AC220V/50HZ

机器功率

1.7KW



备注:由于机器的不断更新,网络上无法及时更新。机器结构外形、技术参数及钣金实际有所更新,机器图片以近期出厂产品为准。


保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修3个工作日

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。

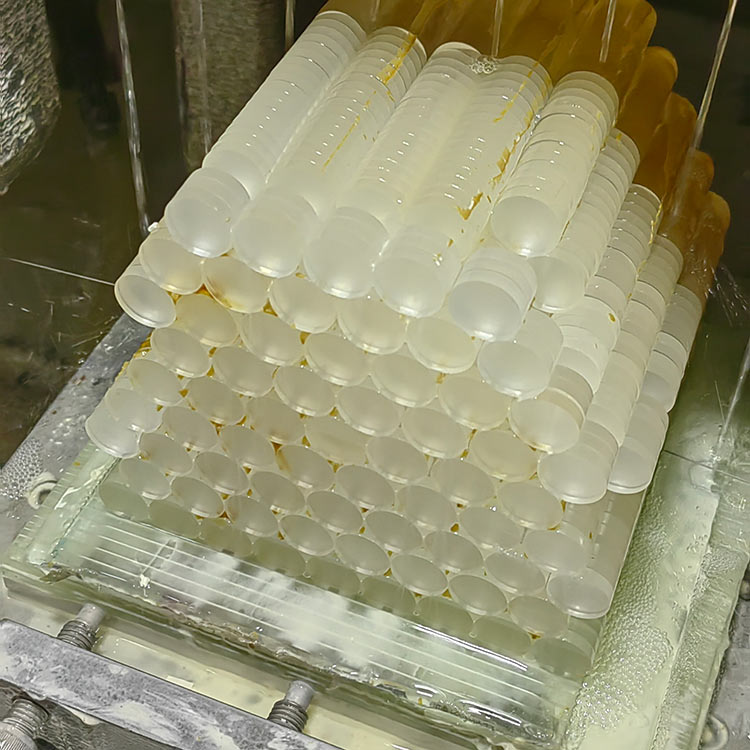

蓝宝石晶棒

切割蓝宝石晶棒
