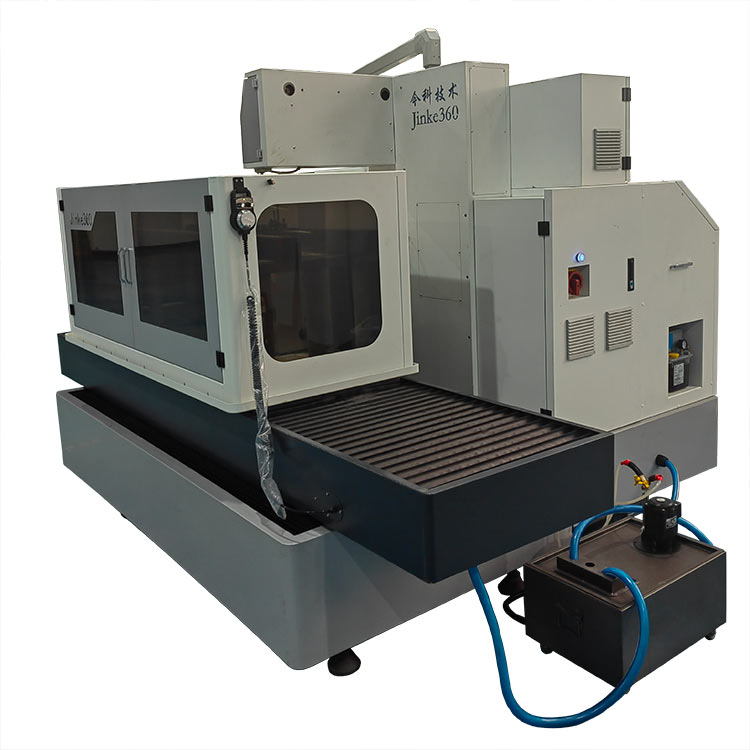

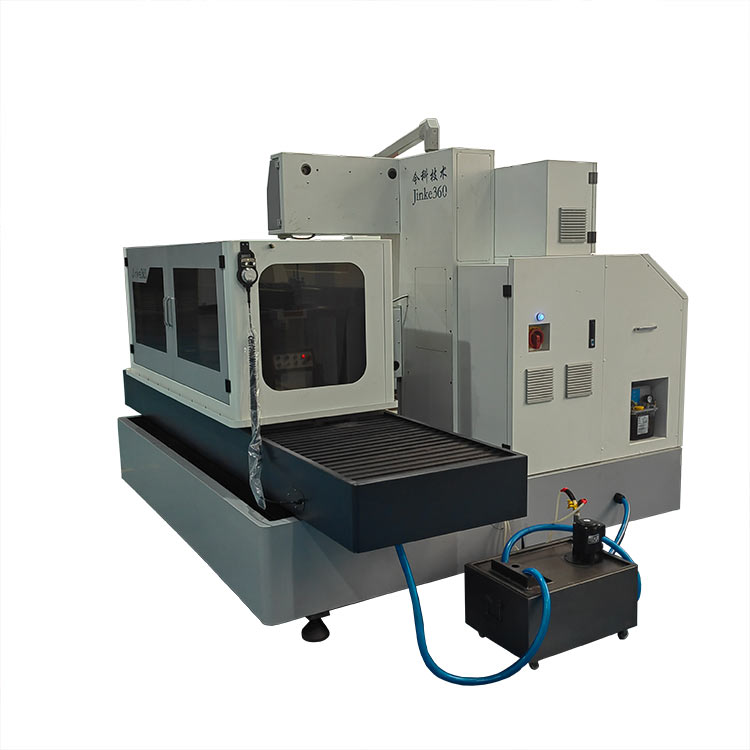

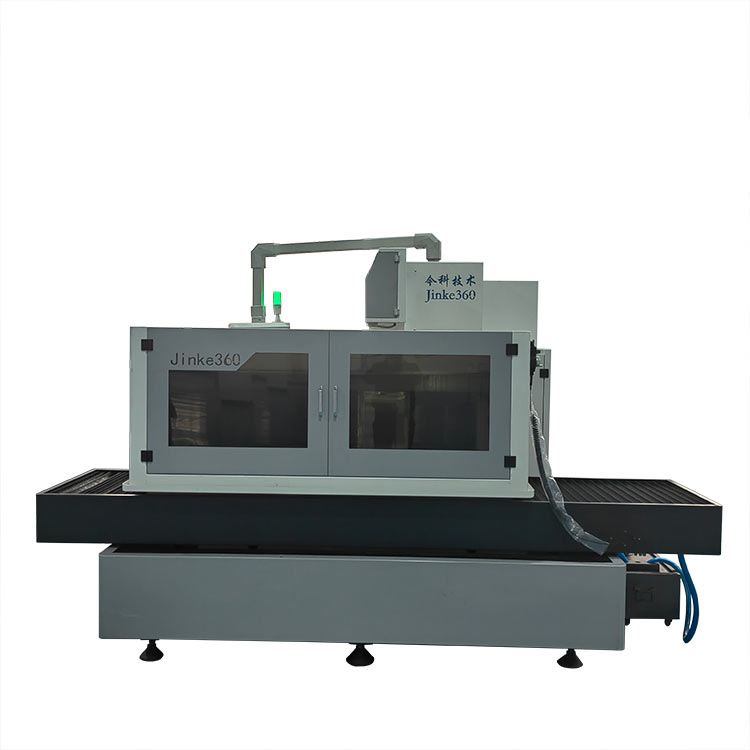

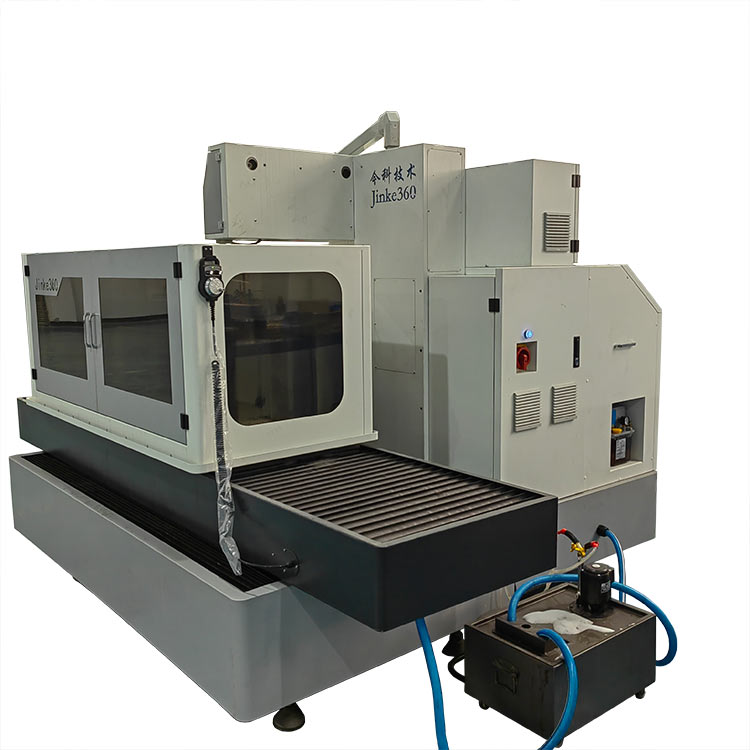

JINKE_GKOS60新款金刚石线切片切形机

产品用途

本机器用于对石墨、陶瓷等脆性材料切片和切形状的加工。

加工能力

可进行圆料φ600mm*L700mm,方料600*600*700mm的切片。

新款GKOS60环形金刚石线切片切形机的导线轮轴芯防护等级更好，使用寿命更长。

切形时，只需将CAD或CAXA画好的图纸保存为DXF格式，在切割软件里打开，做好轨迹规划，即可开始切割。绘制的图纸可以通过USB接口导入。

产品特点：

1、整机材质选用HT250铸件，长期使用结构稳定不变形，精度保持性稳定。

2、张力采用伺服张紧，张力稳定性好，响应快，又可以根据不同线径调节张力，实现不同需求的恒张力切割，切割面光洁高。

3、X轴（位移轴）和Y轴（切割轴）采用高精度滚珠丝杆和直线导轨传动，运行丝滑平稳，定位精度和重复定位精度高。

4、新款设计增加了接料功能，大大降低了操作人员的工作强度，方便操作人员操作数台机器。

5、工业触控一体机+PLC+伺服架构，系统稳定可靠，又不失性能强悍；操作简单，又不缺功能完善。

6、环线设计、上线简单，操作人员两分钟即可完成换线。

7、Z轴伺服升降，便于切割不同高度材料时，移动最近切割导轮距离，提高切割精度。

8、主要电气元器件选配标注基本为国内上市公司品牌，品质稳定，保证系统产期高效、稳定运行。

9、专业智能金刚线切割控制软件可以运行在Windows 7、Windows 10或更高版本系统，兼容性好。控制软件集成了多年金刚线切割工艺，具有清角多工艺处理、多段速切割、矩阵切割等工艺。留有多种扩展接口，可以稳定和下位机机械手等通讯，实现同步控制。

10、设计了吸尘管道接口，可以和用户端吸尘器口轻松连接，有效降低了切割过程中产生的粉尘对操作人员和周边设备的侵害。

11、吸取三年疫情期间无法为客户提供机器维护服务的教训，新款机器设计了物理网功能，通过授权，我们可以远程对机器进行维护、远程示教、远程系统升级、远程故障诊断等，有效提高效能和对设备全生命周期管理等。

工装夹具

通用夹具为虎钳或气缸装夹，也可根据用户实际需求，设计更适合用户使用的工装夹具。

工作原理

GKOS60本机器切割线采用环形线，（它是由一根附着有金刚石颗粒或微粉的环形钢丝线，）由电机带动，因为环形线的特点，驱动金刚线的主动轮伺服电机不需要换向，速度可以达到3000-4000rpm，因此切割端线速度可以达到30-59m/s,对材料产生高速磨削。机械磨削加工，要求加工件材料是容易掉屑的脆性材料，由于线性的柔性，可控制切割力道，加工时震动小，对脆性材料的损伤小不易崩裂，特别适合切价值高的脆性材料。

另外可根据材料的具体需要，定制更适合客户需求的专用切割系统。

采购说明

1、针对不同材料和用户具体需求，可干切，选配吸尘集尘器；可雾化气冷切割，配雾化装置；可水冷切割，配冷却泵系统。采购用客户可根据自己实际需求选择。

2、另外提供30L无油静音空压机，可供客户选购。

适用范围

各种导电、半导电和不导电的脆性材料，如碳化硅、单晶硅、蓝宝石、石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石宝石等等，理论上讲，只要硬度小于金刚石（莫氏硬度十）的材料均可使用本款金刚石线切割机加工。但是，由于环形金刚石线的长度有限，建议环形线切割的硬度不要超过莫氏硬度7度以上的材料，可以降低磨损速度，提高金刚石线的使用寿命。
