GKOS50金刚石线切割机环线机切片机器

本产品针对石墨、陶瓷等脆性材料切片。可切割尺寸500*300*400mm。新款机器的导线轮轴芯防护等级更好，使用寿命更长。

一、产品特点：

1、整机材质选用HT250铸件，长期使用结构稳定不变形，精度保持性稳定。

2、张力采用气动张紧，张力稳定性好，响应快，又可以根据不同线径调节张力，实现不同需求的恒张力切割，切割面光洁高。

3、X轴（位移轴）和Y轴（切割轴）采用高精度滚珠丝杆和直线导轨传动，运行丝滑平稳，定位精度和重复定位精度高。

4、工业触摸屏+PLC架构，系统性能稳定可靠，操作简单，功能完善。

5、环线设计、上线简单快捷，操作人员两分钟即可完成换线。

6、主要电气元器件质选国内上市公司品牌，保证系统产期高效、稳定运行。

7、环保钣金设计，安全、干净、环保。

8、吸取三年疫情时期，无法为客户提供机器维护服务的教训，新款机器设计了物联网功能，通过授权，厂家可以远程对机器进行维护，远程示教，远程系统升级，远程故障诊断等，有效提示效能和对设备全生命周期管理等。

9、设计有接料装置，降低了材料切割完成后因无人看管掉下摔坏的风险。

二、技术参数明细表

1、技术参数

 备注：由于机器的不断更新，机器结构及钣金会不定期有所改进，机器实际外观以近期出厂产品为准。

三、 采购说明

1、 针对不同材料和用户具体需求，可干切，可选购吸尘集尘器；可雾化气冷切割，可选配雾化装置；可水冷切割，可选配冷却泵系统。采购前客户可根据自己实际需求选择。

2、 另外提供30L无油静音空压机，可供客户选购。

四、工装夹具

通用夹具为虎钳或气缸装夹，也可根据用户实际需求，我公司可设计更适合用户使用的工装夹具。

五、钣金防护

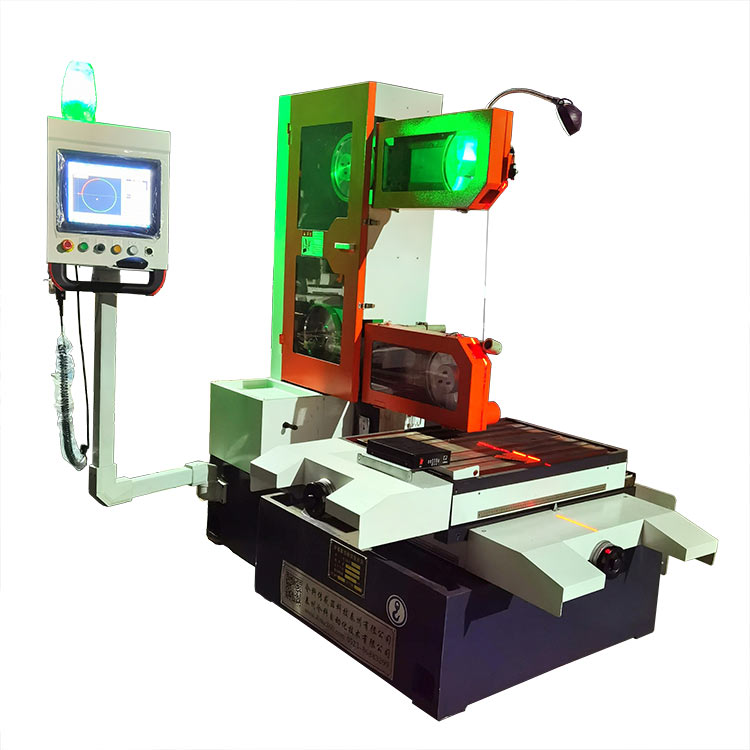

1、下图为开放式钣金防护，金刚石线走线位置和导轮做了防护，工作台为开放式，经济简单，方便工件吊装和操作，适合放置在车间，配置有中央吸尘集成器的工厂。

开放式钣金

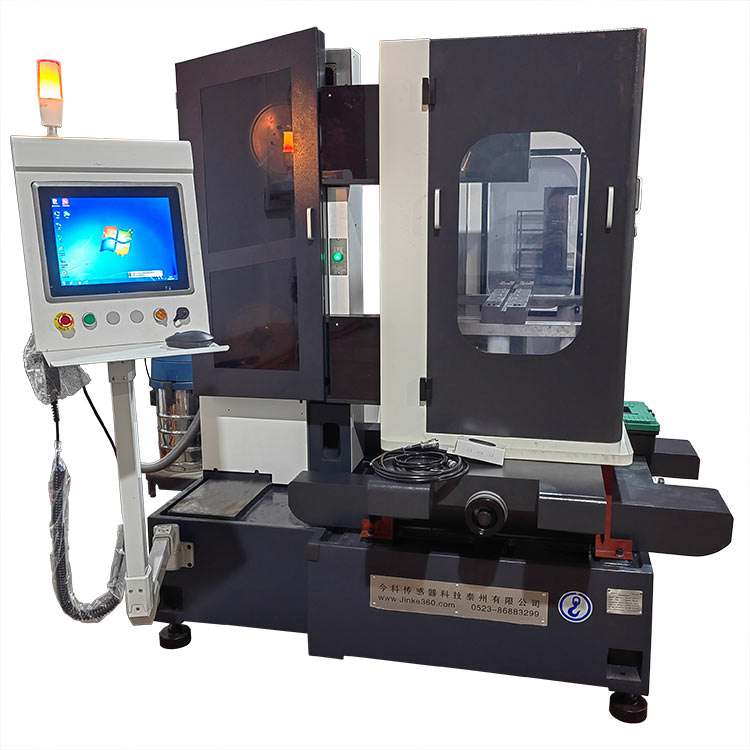

2、下如为半封闭钣金防护，金刚石线走线位置和导轮做了防护，工作台为半封闭防护，既方便操作，又对工作台区域做了防护，适合带水切割和雾化切割。

半封闭钣金

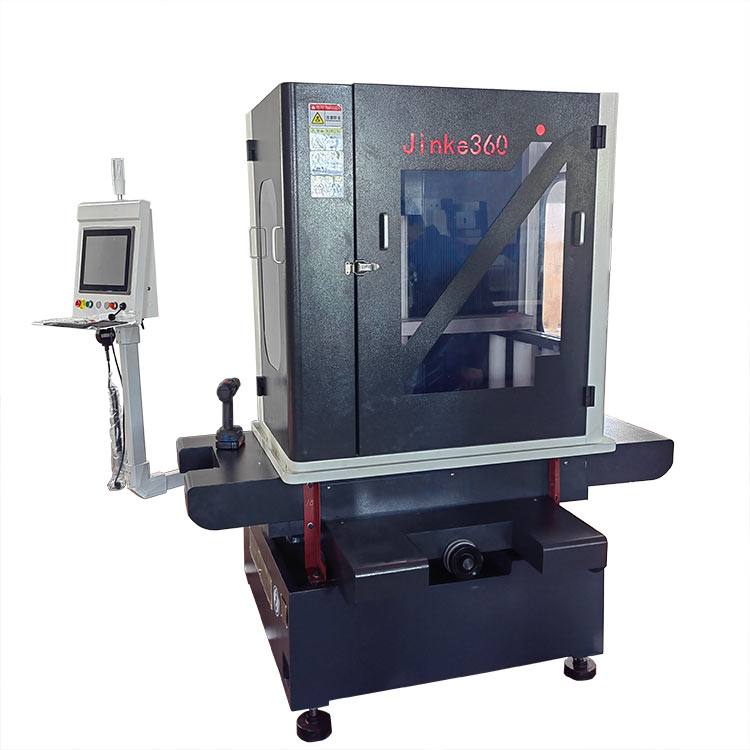

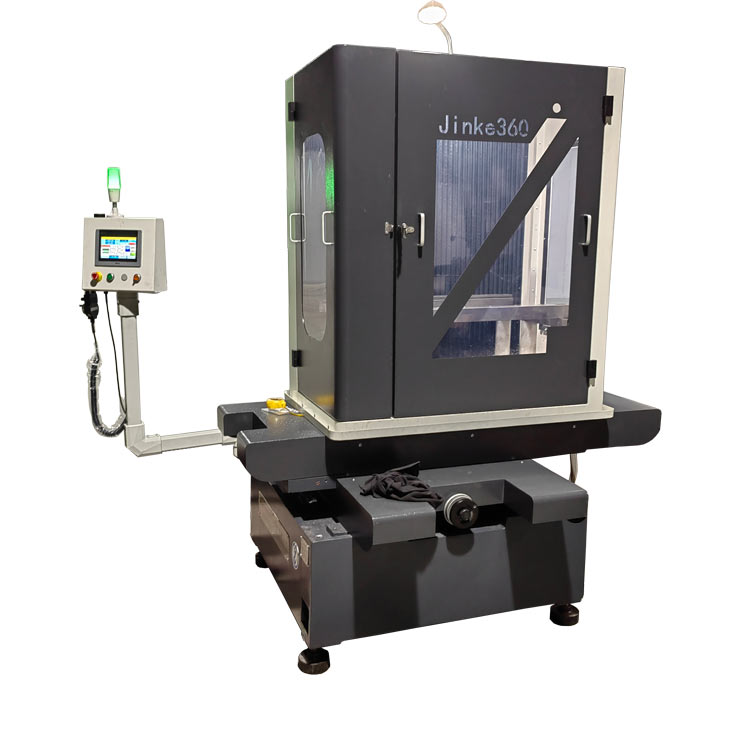

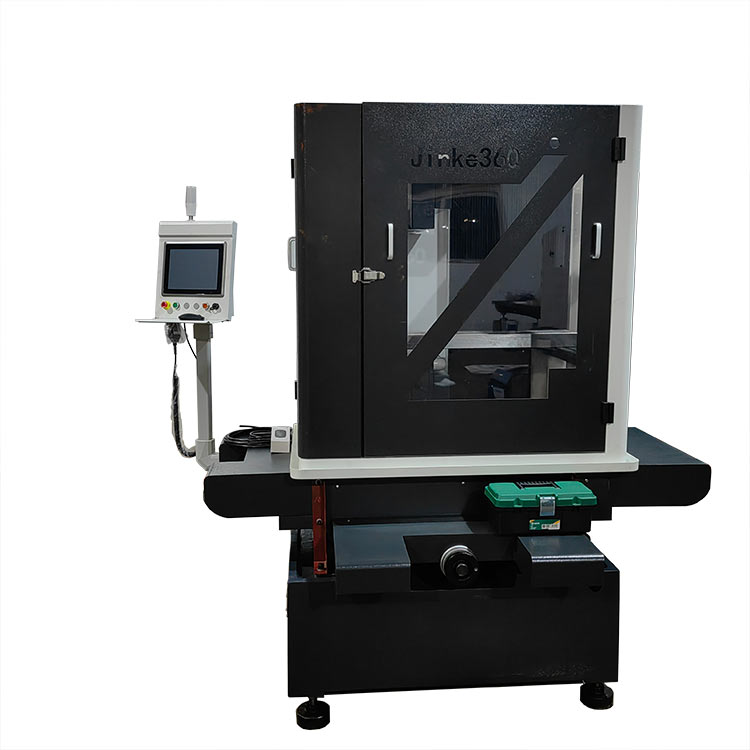

3、下图为全封闭防护，金刚石线走线位置、导轮和工作台都做了全封闭防护，可水冷切割，可雾冷切割、可干切，安全、干净、环保，适合实验室、或环保要求较高的车间生产使用。

全封闭钣金

三种防护钣金，根据您的需求可选用一种。

六、工作原理

本机器切割线采用环形线，它是由一根附着有金刚石颗粒或微粉的钢丝线，由电机带动，因为环形线的特点，驱动金刚线的主动轮伺服电机不需要换向，速度可以达到3000-4000rpm，因此切割端金刚石线速度可以达到30-51m/s,对材料产生高速磨削。机械磨削加工，要求加工件材料是容易掉屑的脆性材料，由于线性的柔性，可控制切割力道，加工时震动小，对脆性材料的损伤小不易崩裂，特别适合切价值高的脆性材料。

另外可根据材料的具体需要，定制更适合客户需求的专用切割系统。

七、适用范围

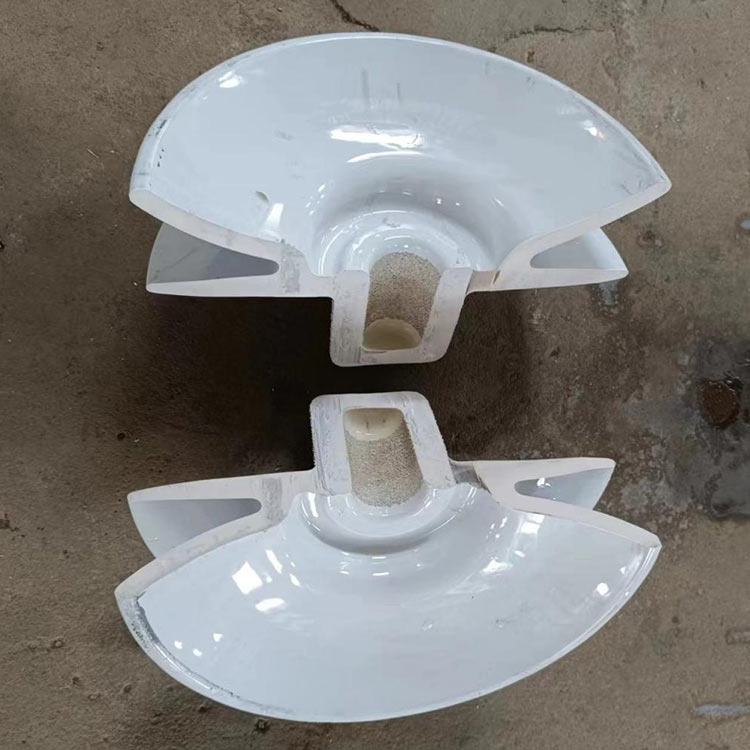

各种导电、半导电和不导电的脆性材料，如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石宝石等等，理论上讲，只要硬度小于金刚石（莫氏硬度十）的材料均可使用本款金刚石线切割机加工。
