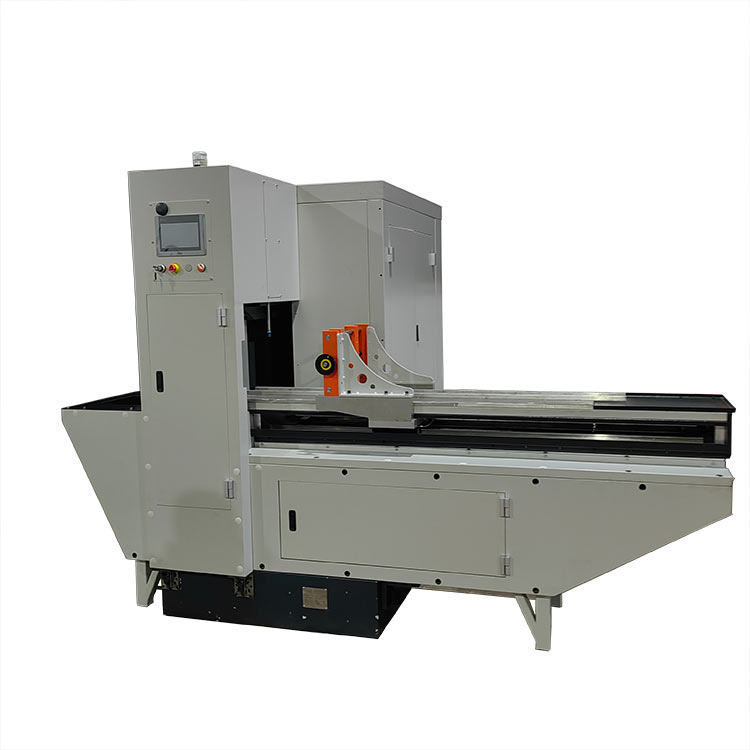

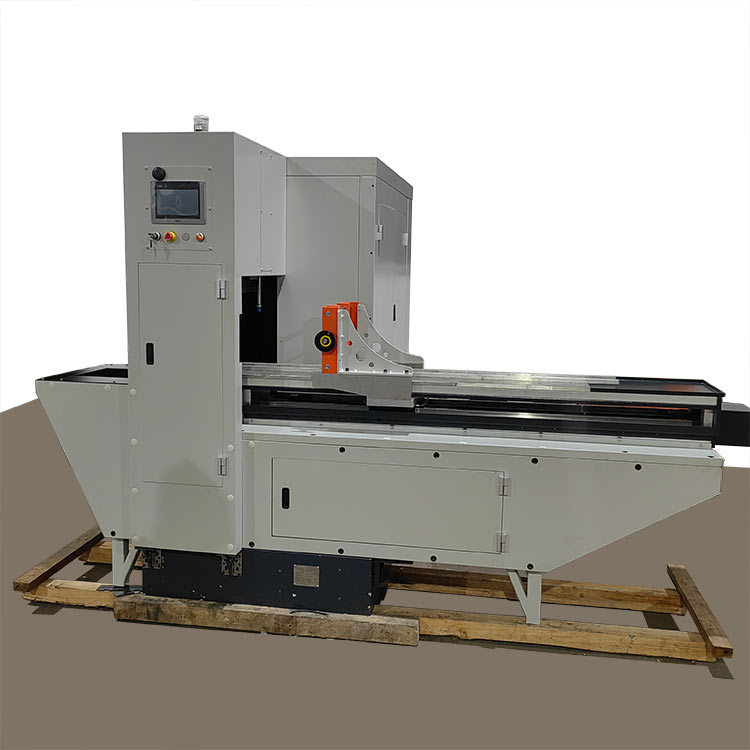

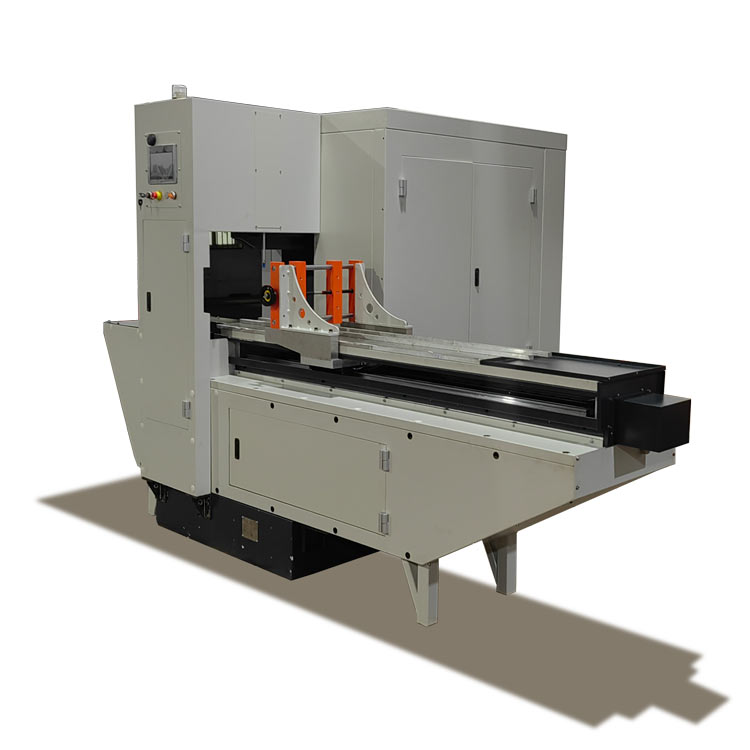

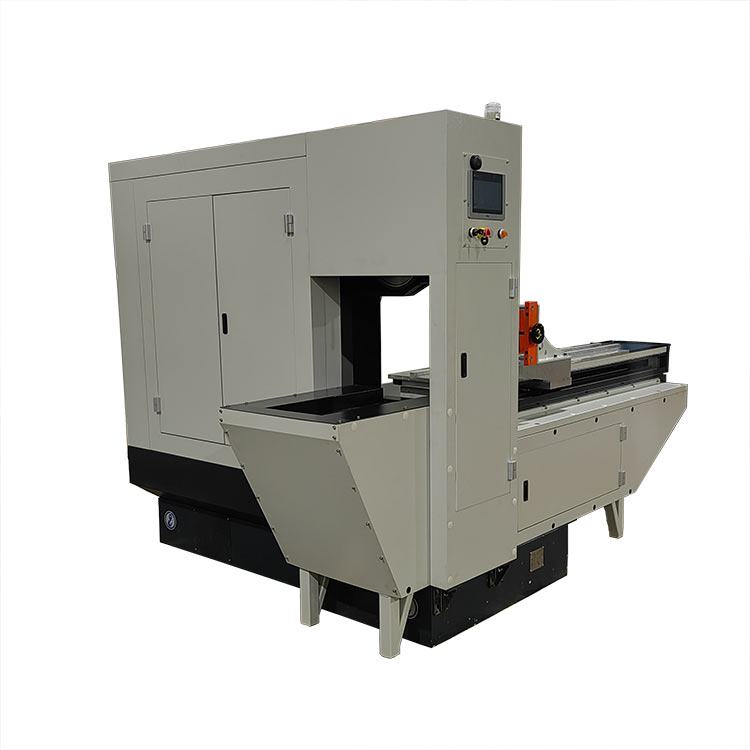

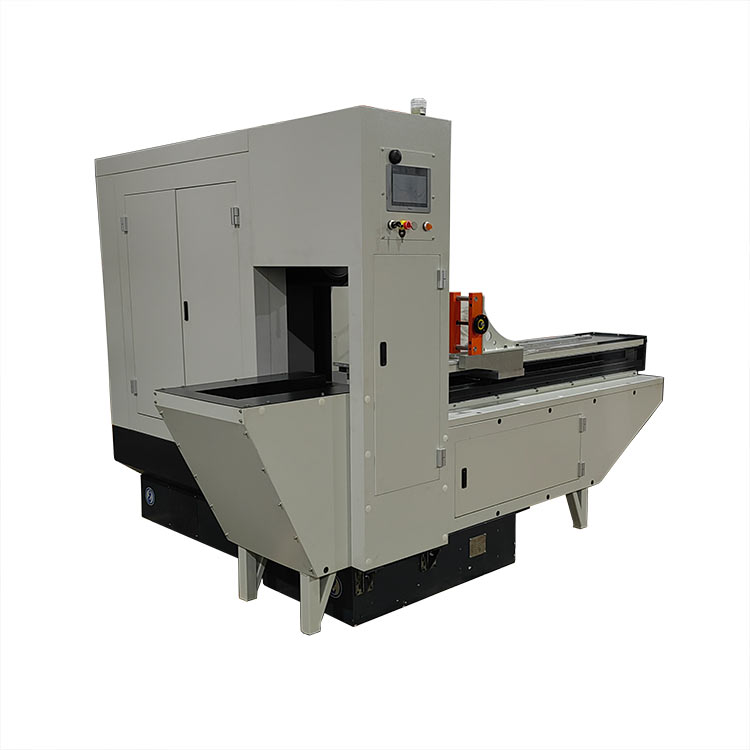

DWOL30130高精度金刚石线切割机切片机床

DWOL30130 是一款面向半导体、光伏行业的高精度金刚石线切片机，主要用于300mm（12 英寸） 级别的石墨、玻璃、单晶硅、靶材、陶瓷、碳化硅（SiC）等脆性材料的物理截断、切片切割。金刚线直径范围0.55-0.8mm。

一、核心定位与应用

适用材料：单晶硅、碳化硅（SiC）、砷化镓（GaAs）、蓝宝石、靶材、陶瓷、石墨等各类导体、半导体、非导体、晶体脆性材料。

核心用途：将脆性材料物理截断、切片，是制造芯片、光伏电池、功率器件的关键设备。

行业地位：属于高端精密制造的通用加工设备。

二、主要技术参数

根据型号命名（30130）及行业同类产品标准，核心规格如下：

加工尺寸：300mm (12 英寸)

切割长度：1300mm (型号中 “130” 含义)

切割线类型：电镀环形金刚石线

金刚石线径：0.55 ~ 0.8mm

切割方式：单线切割

线速度：52（线速度10-52m/s可调）

切割张力：90-120N

XY进给速度：0.001~16mm/s（0.06~1000mm/Min）

切割厚度：1-200mm

XY定位精度：0.01mm

三、产品核心特点

1、整机材质选用HT250铸件，长期使用结构稳定不变形，精度保持性稳定。整机高刚性结构，振动小，适合24 小时连续生产。

2、张力采用气动张紧，张力稳定性好，响应快，断线率极低。可以根据不同线径调节张力，实现不同需求的恒张力切割，切割面光洁高。

3、X轴（位移轴）和Y轴（切割轴）采用高精度滚珠丝杆和直线导轨传动，运行丝滑平稳，定位精度和重复定位精度高。

4、工业触控一体机+PLC+伺服架构智能数控系统，系统稳定可靠，性能强悍；操作简单，又不缺功能完善。具备断线自动检测、张力异常保护、故障诊断等功能。

5、高效稳定。环形线设计、上线简单，操作人员两分钟即可完成换线。

6、主要电气元器件最低选配标注为国内上市公司品牌，保证系统产期高效、稳定运行。

7、低损耗、高环保。设计了吸尘管道接口，可以和用户端吸尘器口轻松连接，有效降低了切割过程中产生的粉尘对操作人员和周边设备的侵害。

8、切缝窄（仅比线径宽 0.02~0.04mm），材料利用率高。

9、支持多段工艺参数编程，适配不同材料与厚度。

10、纯水冷却 / 润滑，无砂浆污染，环保清洁。

11、吸取三年疫情时期，无法为客户提供机器维护服务的教训，新款机器设计了物理网功能，通过授权，厂家可以远程对机器进行维护，远程示教，远程系统升级，远程故障诊断等，有效提示效能和对设备全生命周期管理等。

四、总结

DWOL30130 是一款适合24小时连续生产的工业级金刚石线切片机，专为大尺寸、高价值的脆性材料设计。其核心价值在于高速的切割精度、高表面质量、极高的材料利用率与生产稳定性，是12 英寸硅片、碳化硅功率器件等先进制造领域的核心生产设备。
