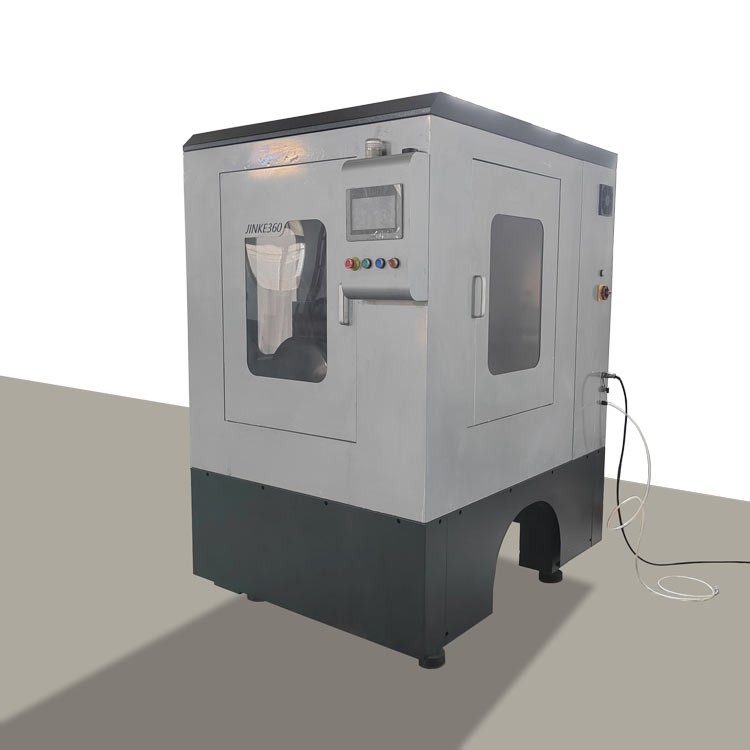

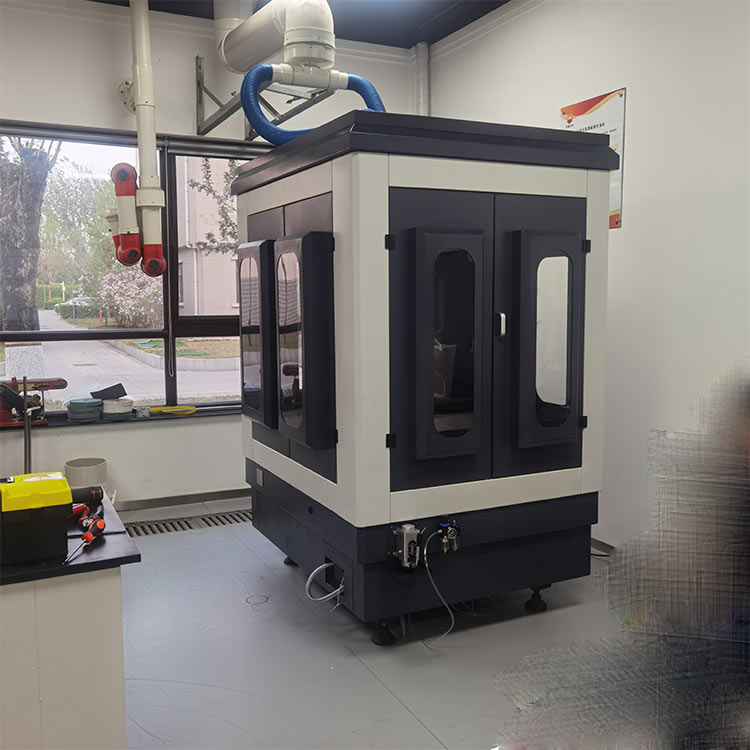

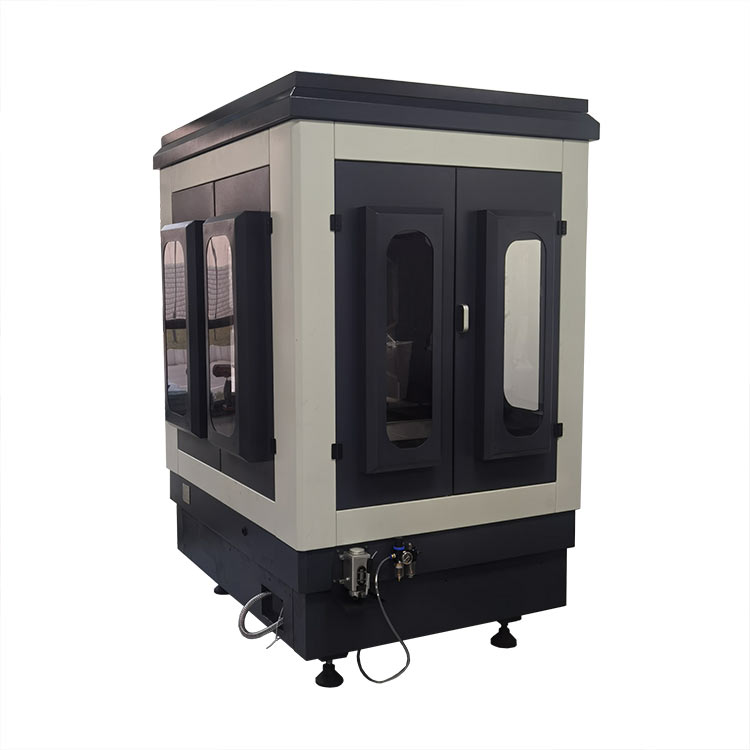

GKOL30金刚石线切割机横切机

本产品针对小尺寸碳化硅、单晶硅、多晶硅、石英、陶瓷（氧化锆）等切片和异形切割。可摆动高效切片。可进行圆棒料φ300mm*L300mm,方料长*宽*高=300*300*300mm的切片。另外可满足客户特别的切割需求，增加旋转工作台可进行切方和分度切割（增加旋转工作台后实际可切割方料尺寸200*200*200）。

一、核心定位与应用

适用材料：单晶硅、碳化硅（SiC）、砷化镓（GaAs）、蓝宝石、靶材、陶瓷、石墨等各类导体、半导体、非导体、晶体脆性材料。

核心用途：用于小尺寸的脆性材料物理截断、切片、异形切割，是制造芯片、光伏电池、功率器件的关键设备。

行业地位：属于高端精密制造的通用加工设备。

二、主要技术参数

 备注：由于产品的不断更新，机器结构及钣金有所更新，机器图片以近期新出厂产品为准。

三、产品核心特点

1、从上往下横切结构，设备结构紧凑，小钢炮设计理念，节省空间，又不失强悍功能。

2、整机材质选用HT250铸件，长期使用结构稳定不变形，精度保持性稳定。整机高刚性结构，振动小，适合24 小时连续生产。

3、张力有气动和伺服两种可选，气动张力选用高精度气动调压阀和气缸，结构简单，稳定可靠。伺服张力选用高精度伺服电机，张力可实时显示，张力稳定性好，响应快，断线率极低。可根据不同线径调节张力，实现不同需求的恒张力切割，切割面光洁高。

4、X轴（位移轴）和Y轴（切割轴）采用高精度滚珠丝杆和直线导轨传动，运行丝滑平稳，定位精度和重复定位精度高。

5、全包围环保钣金防护，冷却液系统集成床身下，合理利用空间。

6、触摸屏+PLC+伺服电机架构，智能数控系统，操控简单可靠。具备断线自动检测、张力异常保护、故障诊断、急停按钮、断线自动保护停机、故障报警、状态指示等功能，并设计有电子手轮方便操作。

7、集成了多年切割工艺数据，保证了切割时应力小，切割崩边少，切割面平整高。

8、高效稳定。环形线结构设计，上线简单，操作人员两分钟即可完成换线。

9、设备具备故障自诊断和远程诊断功能，极大缩短售后时间。

10、纯水冷却 / 润滑，无砂浆污染，环保清洁。

四、产品结构

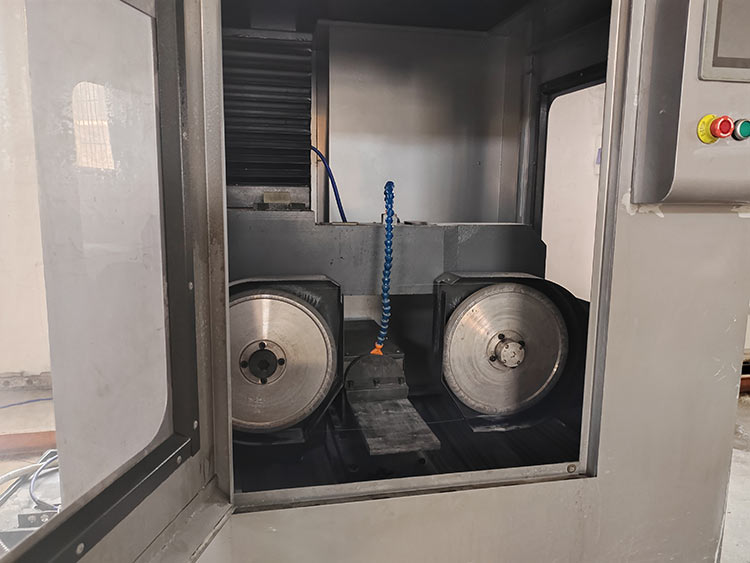

横切设计卧式结构，材料水平固定在工作台，切割线横向从上往下切割，确保材料安全，针对不同材料，可干切（配备吸尘集尘器），可加冷却液切割（有冷却系统），可喷雾切割（雾化冷却系统）。客户可根据自己的材料切割方式选购。

五、采购说明

1、 针对不同材料和客户具体需求，可干切，选配吸尘集尘器；可雾化气冷切割，选配雾化装置；可水冷切割，选配冷却泵循环系统。采购前客户可根据自己实际需求选择。

2、 另外提供30L无油静音空压机，可供客户选购。

3、 配备旋转台，可卧式安装，也可立式安装，采购前需告知安装方式。

六、工装夹具

1、用石蜡、505胶水等将切割材料粘贴在石墨基板等材料上，然后将石墨基板固定在工作台上即可。

2、通过工装夹具夹持，此方式需要客户提供材料形状、大小、切割需求等详细数据，我方再做设计。

七、总结

GKOL30 是一款适合24小时连续生产的工业级金刚石线切割机，专为小尺寸、高价值的脆性半导体、导体材料和非导体材料设计。其核心价值在于高速的切割精度、高表面质量、极高的材料利用率与生产稳定性，是硅片、碳化硅功率器件等先进制造领域的核心生产设备。
