C型往复结构切形状 当前位置: 首页 - 新闻中心 - C型往复结构切形状

加工实例:碳素切割石墨齿轮切割效果C型切形机切样

浏览次数:11次 发布日期:2021-10-13

碳素切割石墨齿轮切割效果,C型金刚石线切形机切样展示

泰州今科自动化技术_


石墨直径110,厚度240mm,切割齿轮数20个。使用今科C型金刚砂线切形机切割,机床为往复循环走丝运动结构,一次能上线300米,线径0.37mm。切完整个石墨齿轮将近用了一周时间。

   切割速度2um/s

   清角延时60s

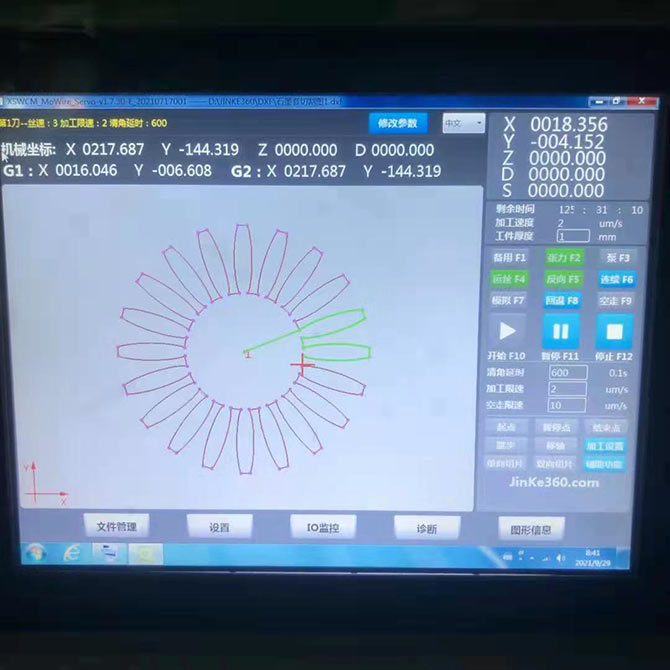

   切割时控制面板显示界面:

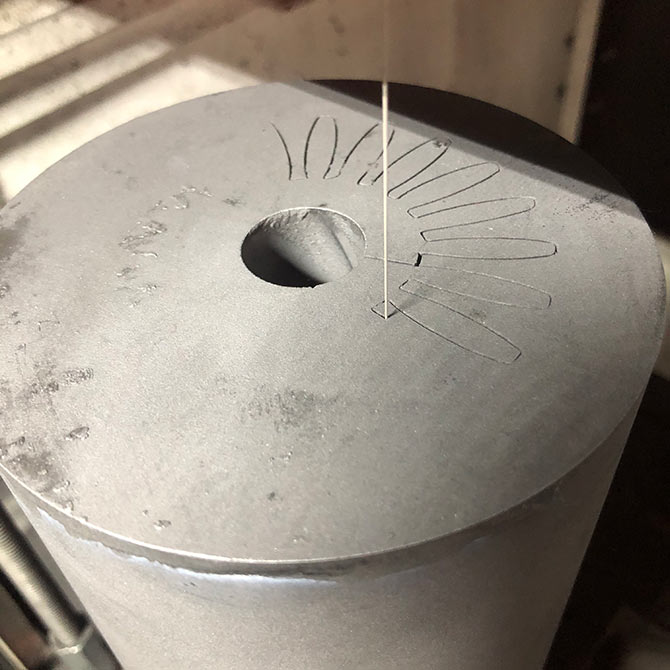

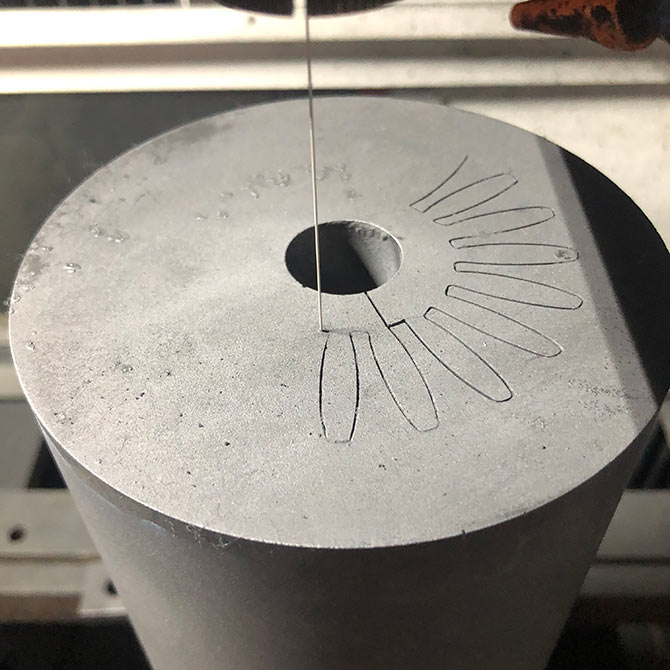

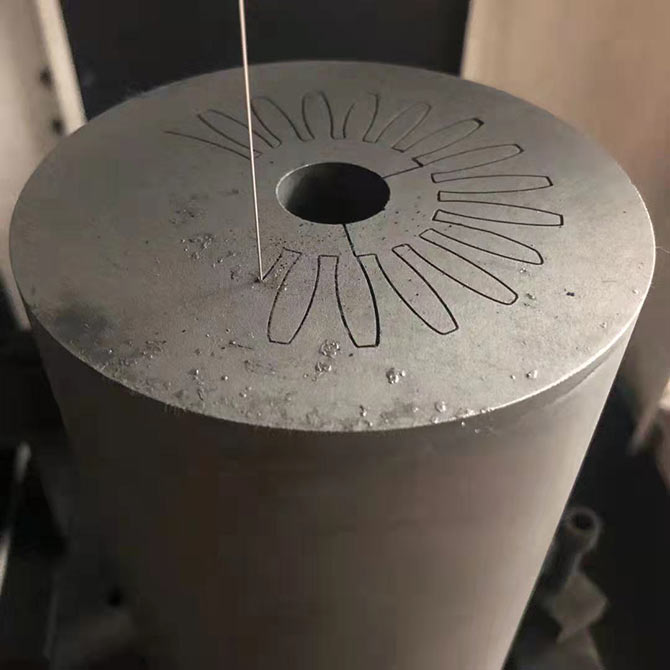

切割过程:


加工实例:碳素切割石墨齿轮切割效果C型切形机切样

加工实例:碳素切割石墨齿轮切割效果C型切形机切样

加工实例:碳素切割石墨齿轮切割效果C型切形机切样

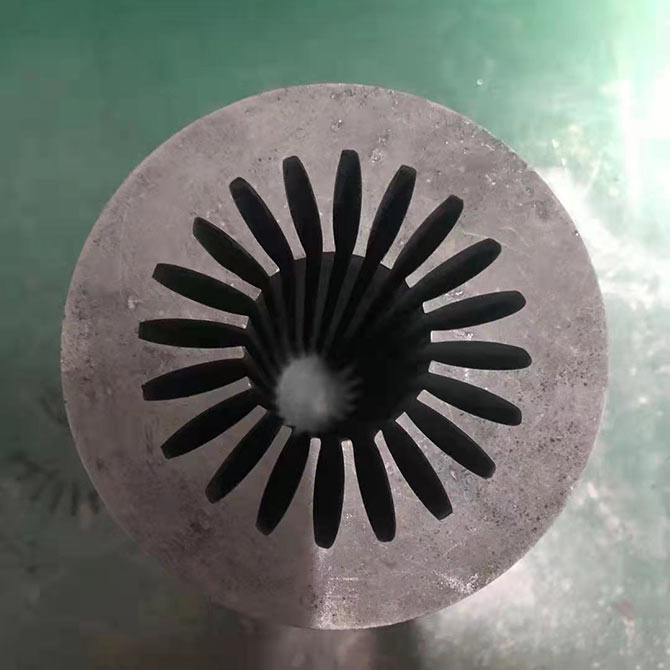

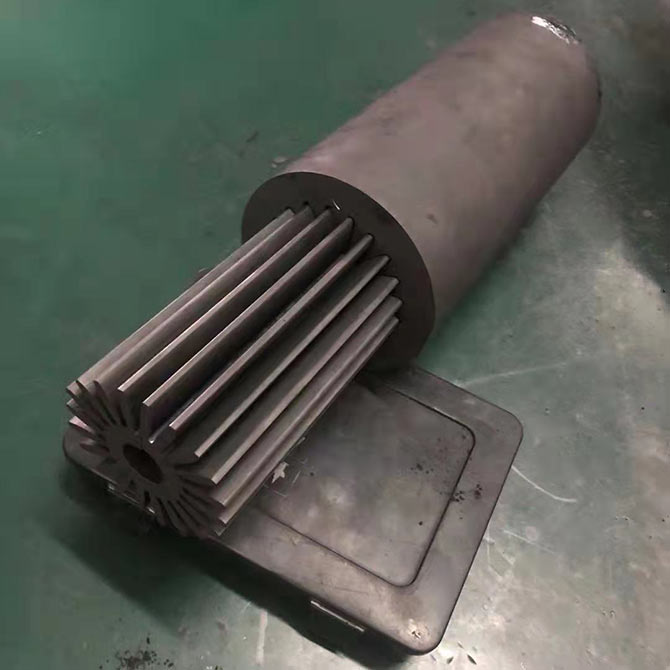

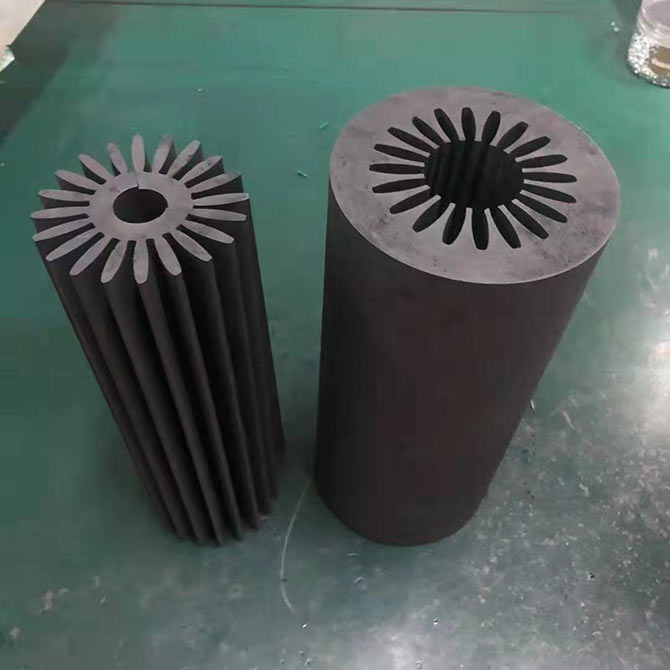

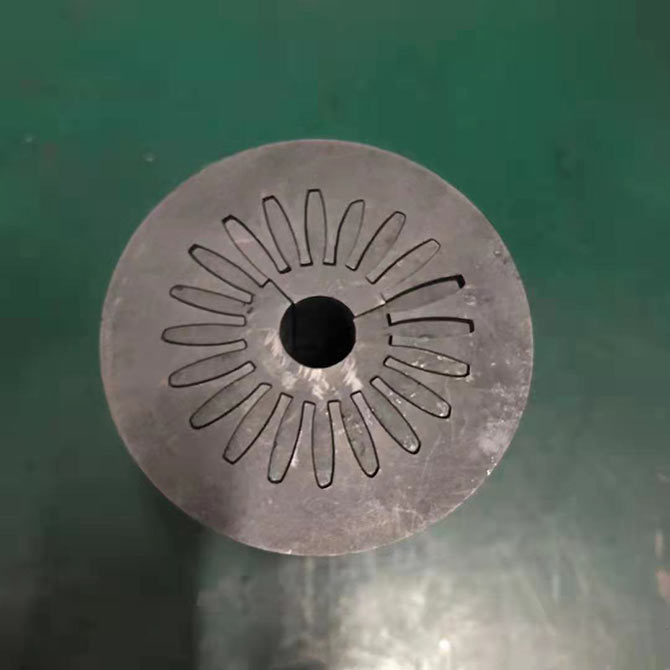

切割效果:

加工实例:碳素切割石墨齿轮切割效果C型切形机切样

加工实例:碳素切割石墨齿轮切割效果C型切形机切样

加工实例:碳素切割石墨齿轮切割效果C型切形机切样

加工实例:碳素切割石墨齿轮切割效果C型切形机切样

加工实例:碳素切割石墨齿轮切割效果C型切形机切样
