加工实例:蓝宝石圆柱切片记录

浏览次数:814次 发布日期:2021-10-14

泰州今科C型往复循环走丝金刚石线切形机加工实例:蓝宝石圆柱切片记录

泰州今科自动化技术_

加工实例:蓝宝石圆柱切片记录

蓝宝石圆柱切片记录

尺寸长**高:

试样材质

蓝宝石

试样描述

圆柱形状,直径31mm,高度95mm,莫氏硬度8.5

加工要求

直线切割

试样加工机器

JINKE_GKOX3040往复线金刚线切形机

金刚线

金刚石线参数(直径0.37mm,长度300mm)

冷却方式

冷却液浇注冷却,一方面对金刚石线降温,延迟线的使用寿命,另一方面对切割面降温,减小温度对试样的影响。

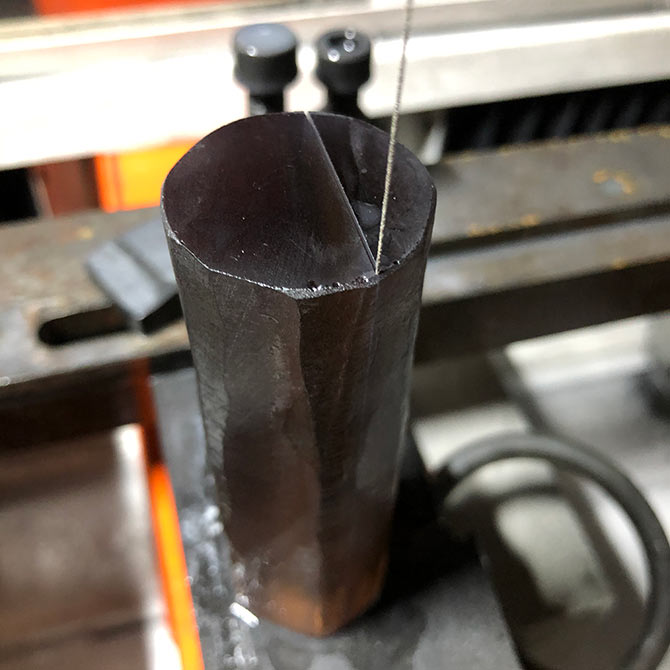

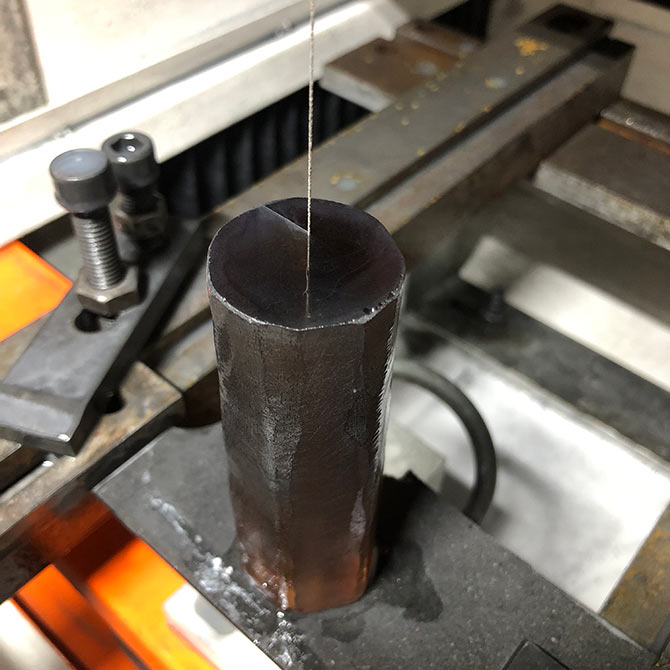

切割前的准备工作:切割前,把蓝宝石圆柱固定在石墨板上,再把石墨板固定在工作台的工件架上。

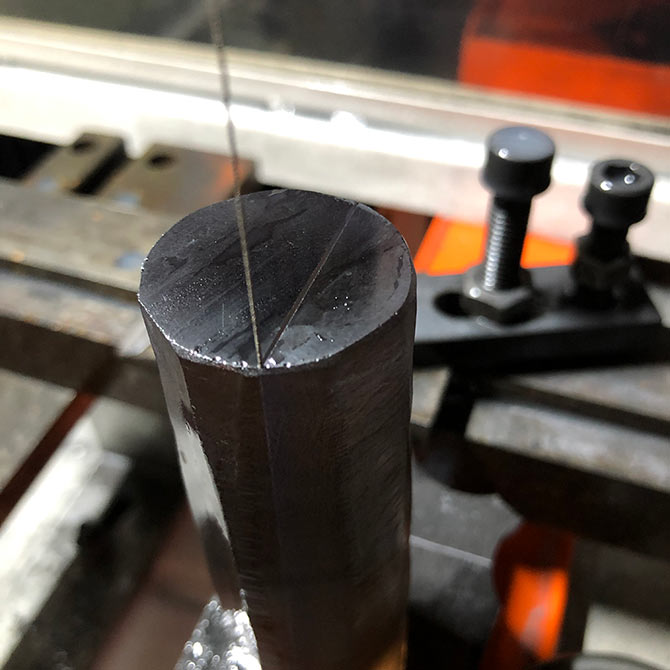

切割要求及描述:第一刀从蓝宝石圆柱的三分之一处开始切割,第二刀与第一刀切口平行切割为7.5mm厚度的片。

加工工艺:直线切割。

 加工实例:蓝宝石圆柱切片记录

加工实例:蓝宝石圆柱切片记录

加工实例:蓝宝石圆柱切片记录

第一刀切割数据

项目

单位

数据

备注

切割高度

mm

95


切割速度

mm/s

0.01


切割速度

mm/Min

0.6mm


清角时间

s



金刚线速度

m/s

4


金刚线补偿

mm

0.18


加工时间


117

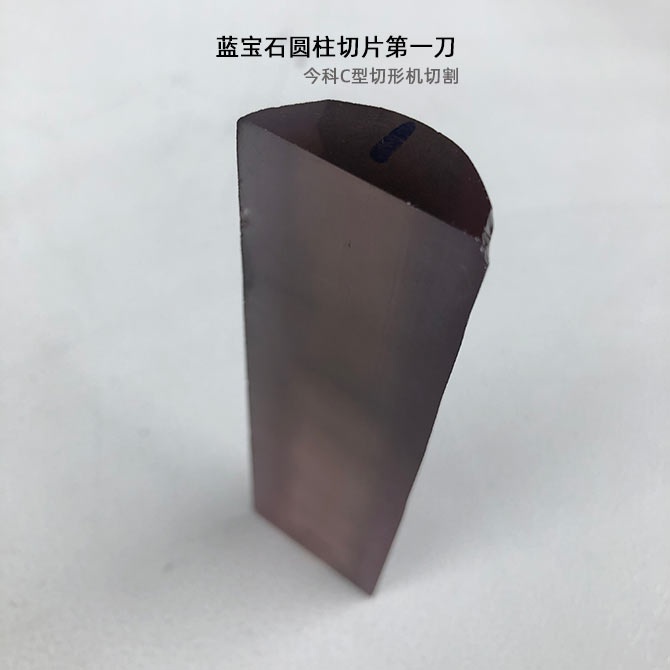

第一刀切割结果

切割完尺寸:半径12mm

加工实例:蓝宝石圆柱切片记录

第二刀切割数据

项目

单位

数据

备注

切割高度

mm

95


切割厚度

mm

7.5


切割速度

mm/s

0.01


切割速度

mm/Min

0.6mm


清角时间

s



金刚线速度

m/s

4


金刚线补偿

mm

0.31


加工时间


121

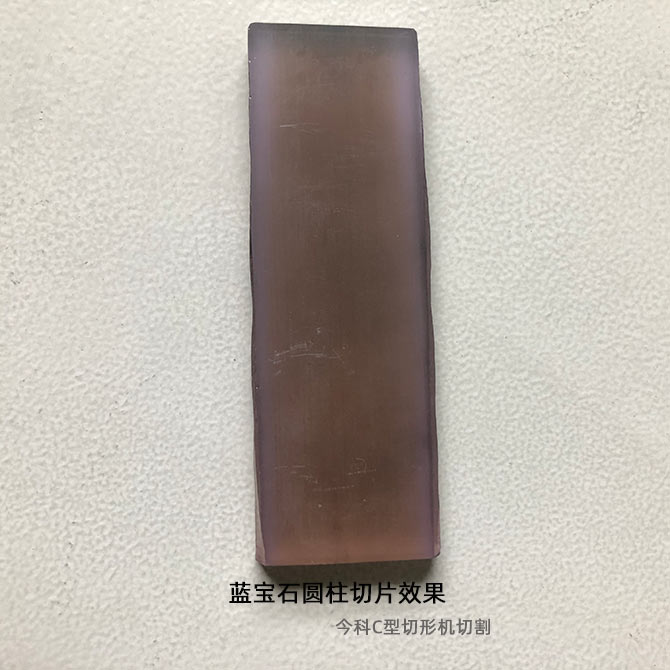

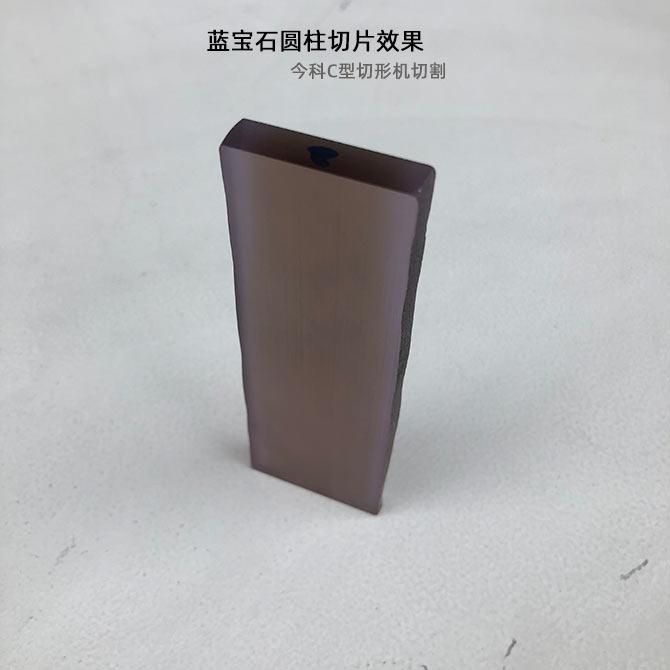

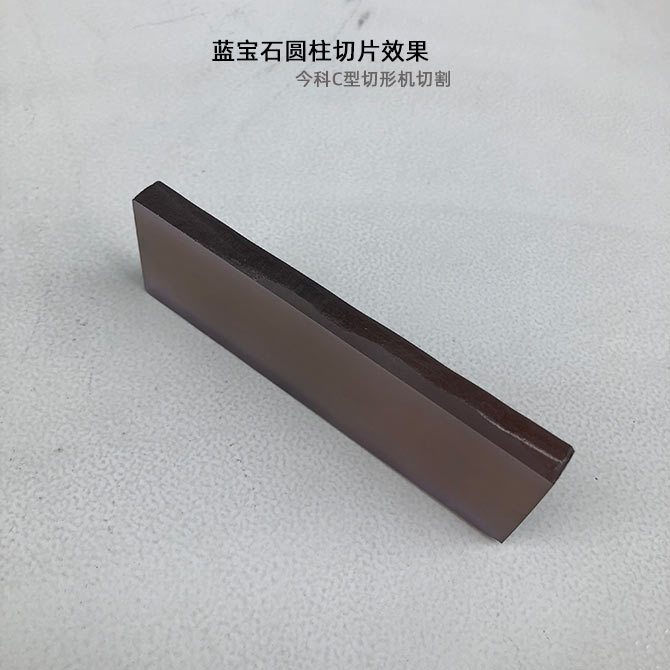

第二刀切割结果

切割完尺寸: 厚度7.2 mm

加工实例:蓝宝石圆柱切片记录

加工实例:蓝宝石圆柱切片记录
