C型往复结构切形状 当前位置: 首页 - 新闻中心 - C型往复结构切形状

加工实例:不知名梯形形状黑色材料切圆形切割记录

浏览次数:78次 发布日期:2021-10-17

今科C型金刚石线切形机加工实例:不知名梯形形状黑色材料切圆形切割记录

泰州今科自动化技术_

加工实例:不知名梯形形状黑色材料切圆形切割记录

不知名梯形形状黑色材料切圆形切割记录

尺寸长**高:

试样材质

不知名黑色材料

试样描述

梯形形状,上底36mm,下底70mm,高度30mm;厚度6mm

加工要求

圆形切割。

试样加工机器

JINKE_GKOX3040 今科C型往复线金刚线切形机

金刚线

金刚石线参数(直径0.37mm,长度300mm)

冷却方式

冷却液浇注冷却,一方面对金刚石线降温,延迟线的使用寿命,另一方面对切割面降温,减小温度对试样的影响。

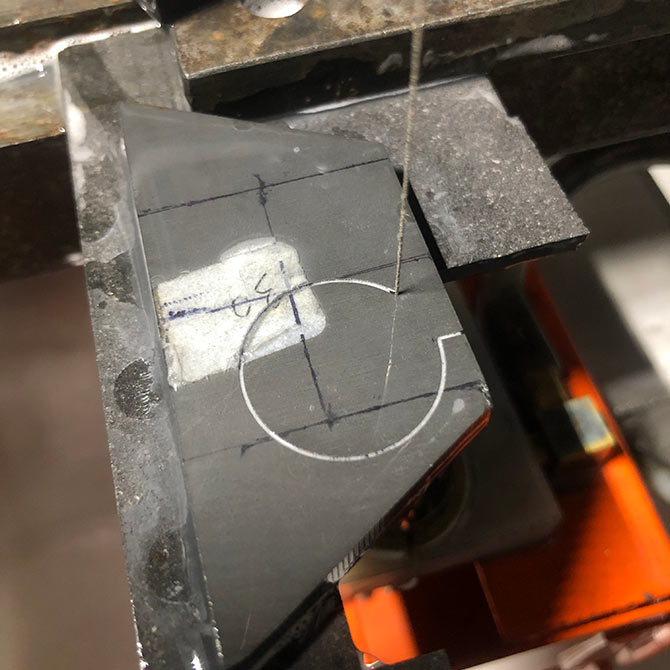

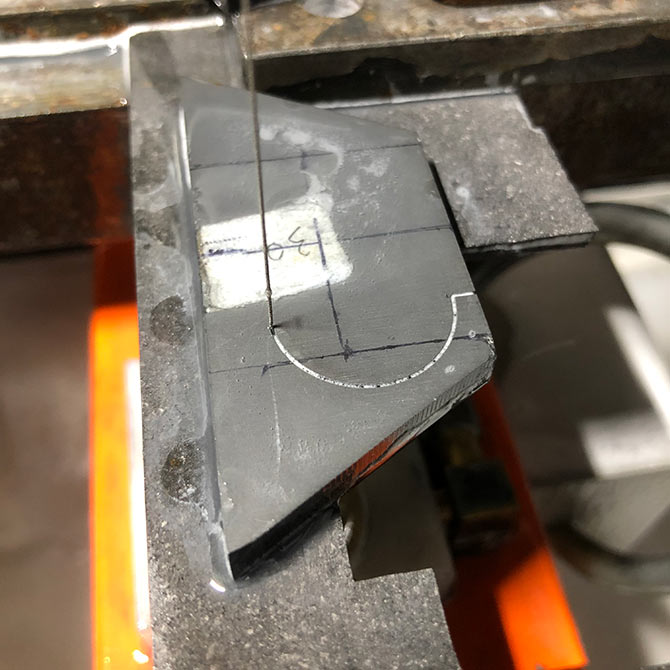

 切割前的准备工作:切割前,把材料固定在石墨板上,再把石墨板固定在工作台的工件架上。

 加工实例:不知名梯形形状黑色材料切圆形切割记录

加工实例:不知名梯形形状黑色材料切圆形切割记录

切割数据

项目

单位

数据

备注

切割高度

mm



切割直径

mm

20


切割周长

mm

62.8


切割速度

mm/s

0.01


切割速度

mm/Min

0.6


清角时间

s

100


金刚线速度

m/s

4


金刚线补偿

mm

0.18


加工时间


227


切割结果

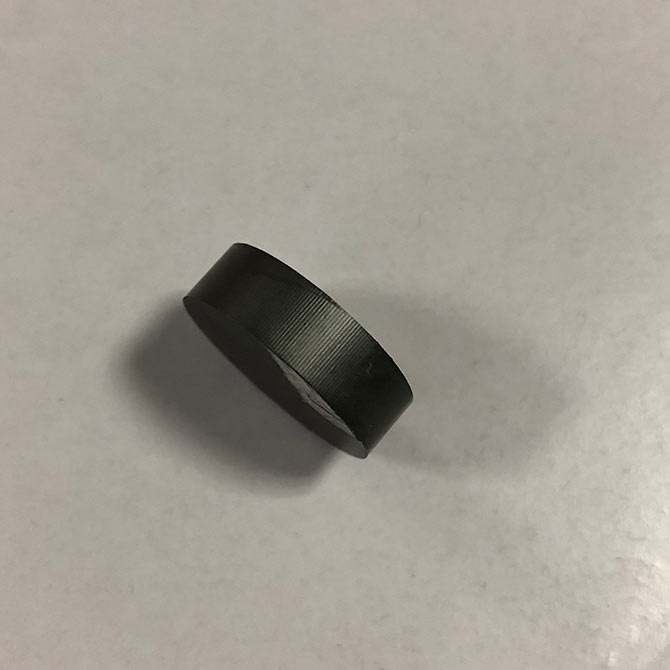

切割完尺寸:直径20mm

加工实例:不知名梯形形状黑色材料切圆形切割记录

加工实例:不知名梯形形状黑色材料切圆形切割记录
