加工实例:树脂镜片切割记录

浏览次数:69次 发布日期:2021-10-18

泰州今科C型金刚石线切形机加工实例:树脂镜片切割记录

泰州今科自动化技术_

泰州今科C型金刚石线切形机加工实例:树脂镜片切割记录

尺寸长**高:

试样材质

树脂镜片

试样描述

不规则形状,切割直径 30mm

加工要求

半圆形切割。

试样加工机器

JINKE_GKOX3040往复走丝结构金刚石线切割机切形机.

金刚线

金刚石线参数(直径0.37mm,长度300mm)

冷却方式

冷却液浇注冷却,一方面对金刚石线降温,延迟线的使用寿命,另一方面对切割面降温,减小温度对试样的影响。

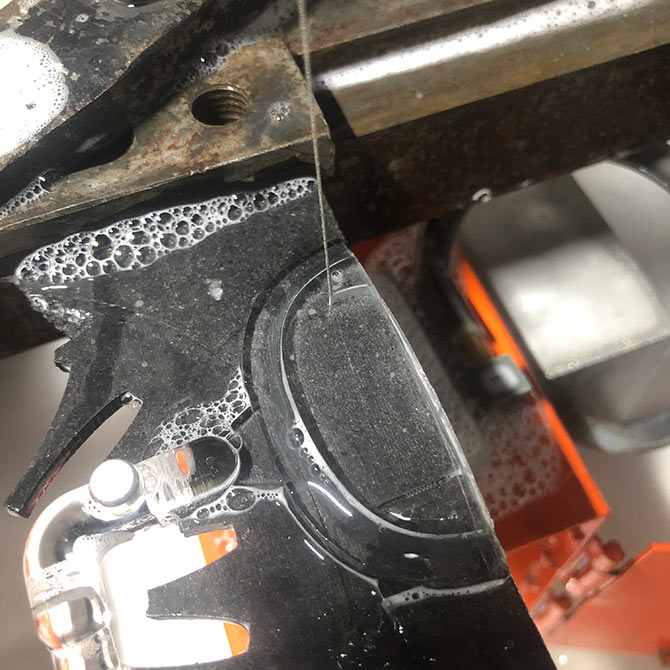

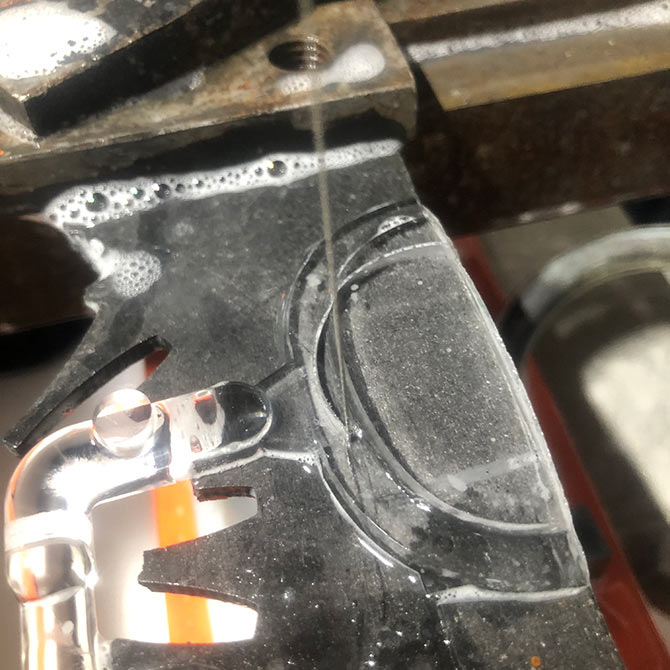

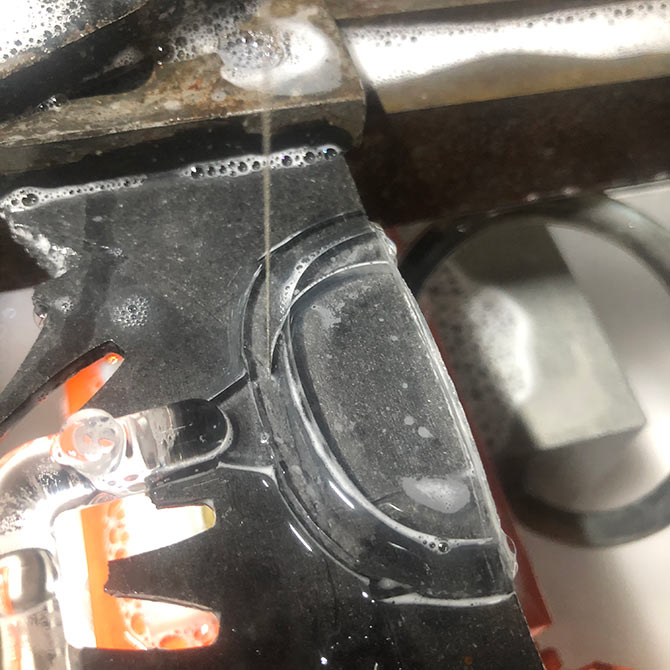

切割前的准备工作:切割前,把树脂镜片固定在石墨板上,再把石墨板固定在工作台的工件架上。

泰州今科C型金刚石线切形机加工实例:树脂镜片切割记录

泰州今科C型金刚石线切形机加工实例:树脂镜片切割记录

泰州今科C型金刚石线切形机加工实例:树脂镜片切割记录

切割数据

项目

单位

数据

备注

切割高度

mm



切割直径

mm

30


切割周长

mm

94.2


切割速度

mm/s

0.004


切割速度

mm/Min

0.24


清角时间

s

100


金刚线速度

m/s

4


金刚线补偿

mm

0.18


切割时间

h



切割结果

切割完尺寸:直径 30.15 mm

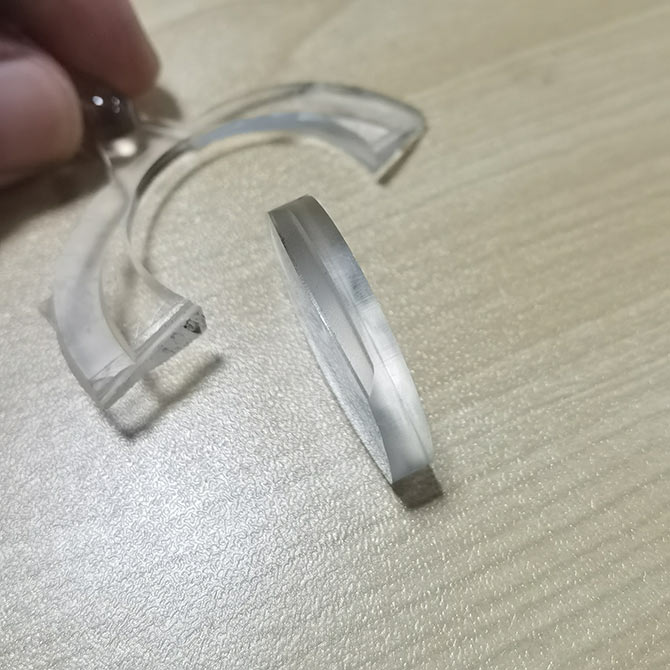

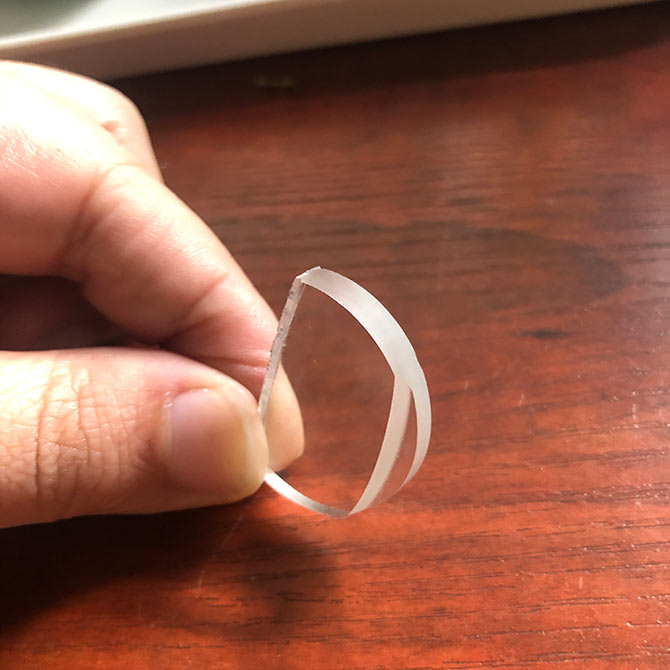

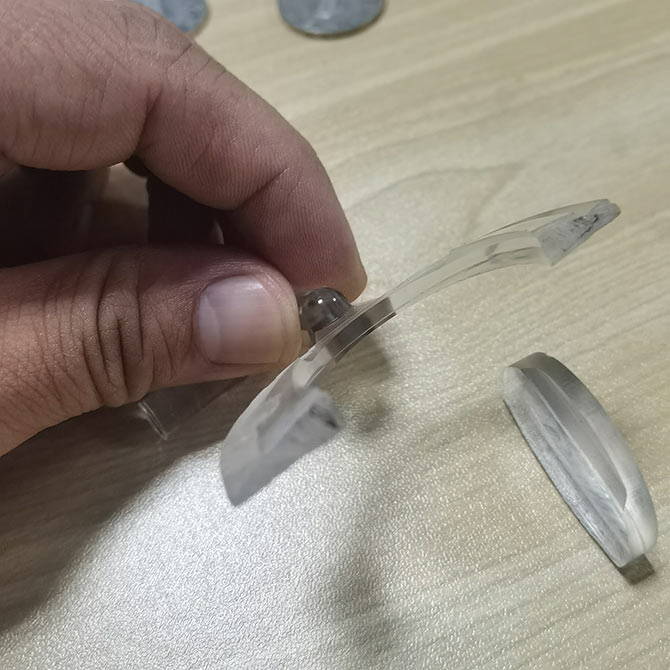

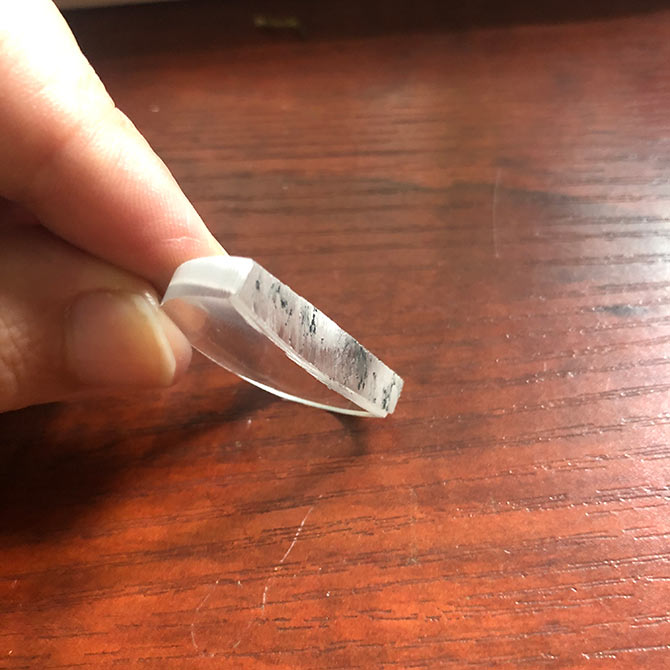

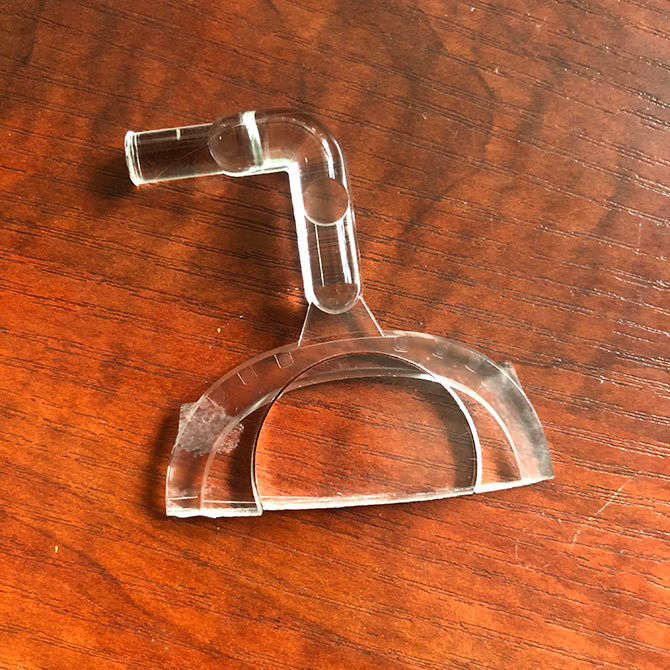

切割效果展示:

泰州今科C型金刚石线切形机加工实例:树脂镜片切割记录

泰州今科C型金刚石线切形机加工实例:树脂镜片切割记录

泰州今科C型金刚石线切形机加工实例:树脂镜片切割记录

泰州今科C型金刚石线切形机加工实例:树脂镜片切割记录
