加工实例:切割晶体材料圆心同环

浏览次数:1373次 发布日期:2022-01-12

泰州今科往复金刚砂线切形机晶体材料异形切割圆心同环切割

往复金刚砂线切形机晶体材料异形切割圆心同环切割

泰州今科自动化技术_

晶体材料同心圆环切割记录

加工实例:切割晶体材料圆心同环

尺寸长**高:

试样材质

晶体材料

试样描述

不规则形状,厚度6 mm

加工要求

同心圆环

试样加工机器

JINKE_GKOX3040 往复线金刚线切形机

金刚线

金刚石线参数(直径0.37mm,长度300m)

冷却方式

冷却液浇注冷却,一方面对金刚石线降温,延迟线的使用寿命,另一方面对切割面降温,减小温度对试样的影响。

 切割数据

项目

单位

数据

备注

切割厚度

mm

6


切割

mm

3.05


切割外径

mm

6.98


切割精度

mm

0.01


切割速度

mm/Min

5


清角时间

s

300


金刚线速度

m/s

4


金刚线补偿

mm

0.19


切割时间

h

3.08

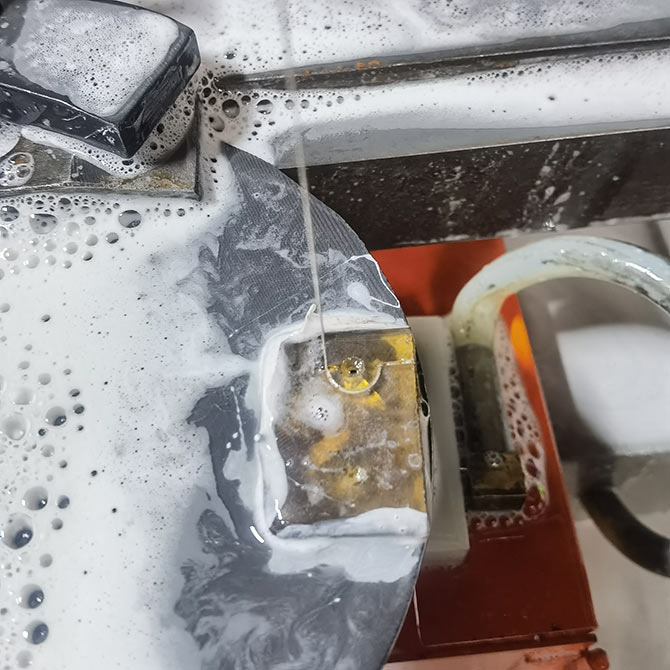

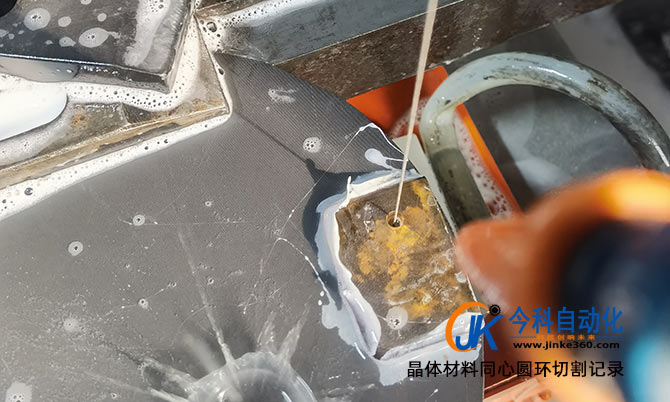

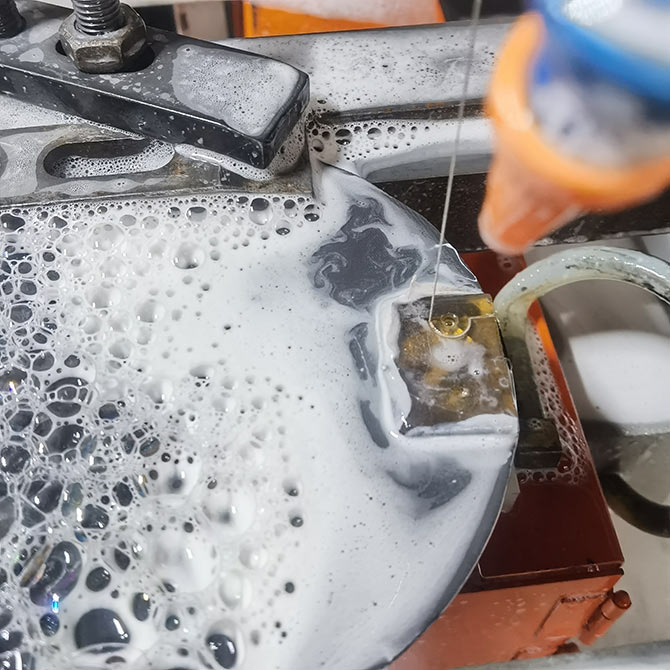

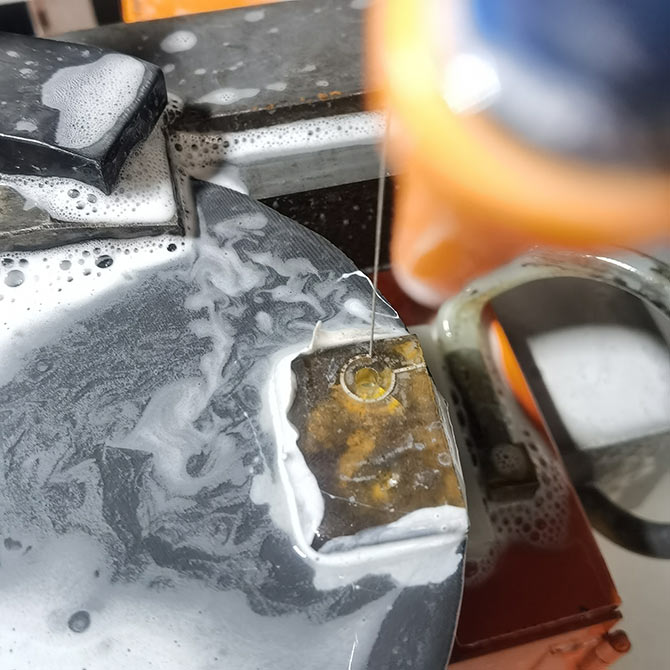

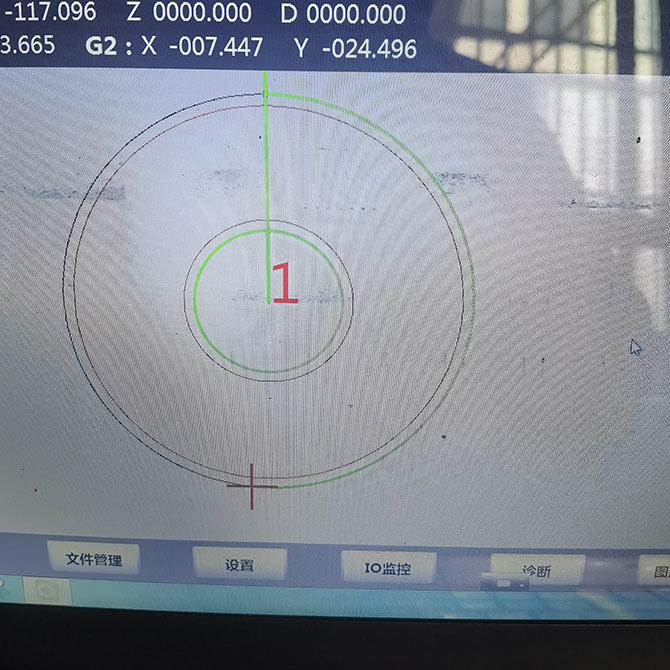

 加工实例:切割晶体材料圆心同环

加工实例:切割晶体材料圆心同环

加工实例:切割晶体材料圆心同环

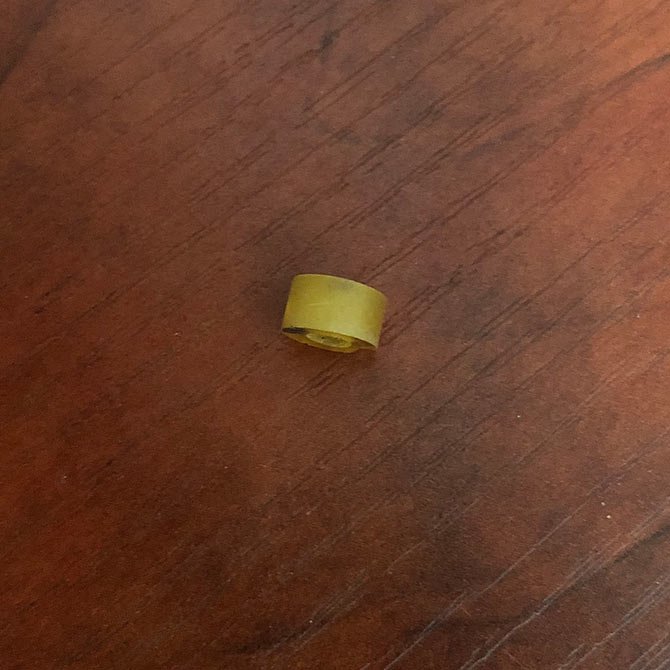

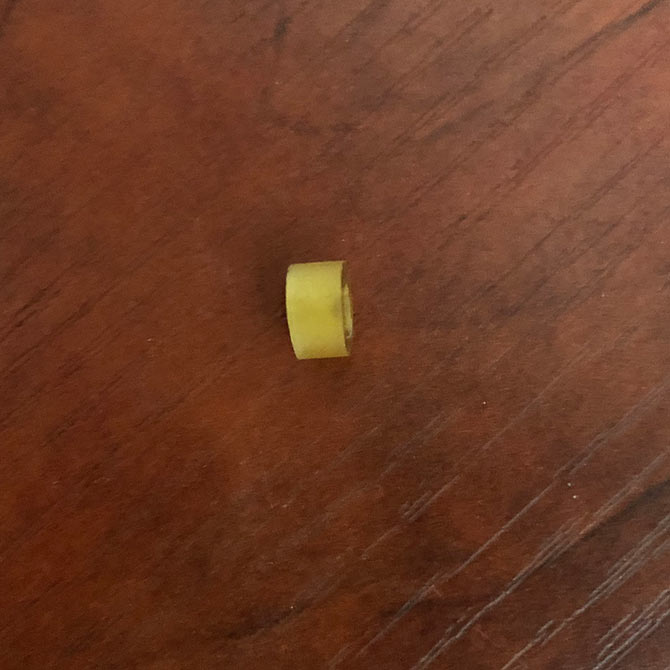

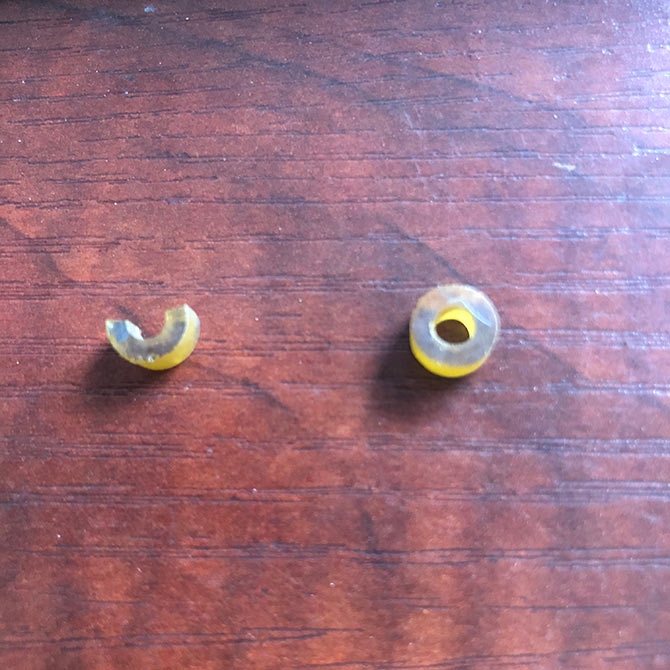

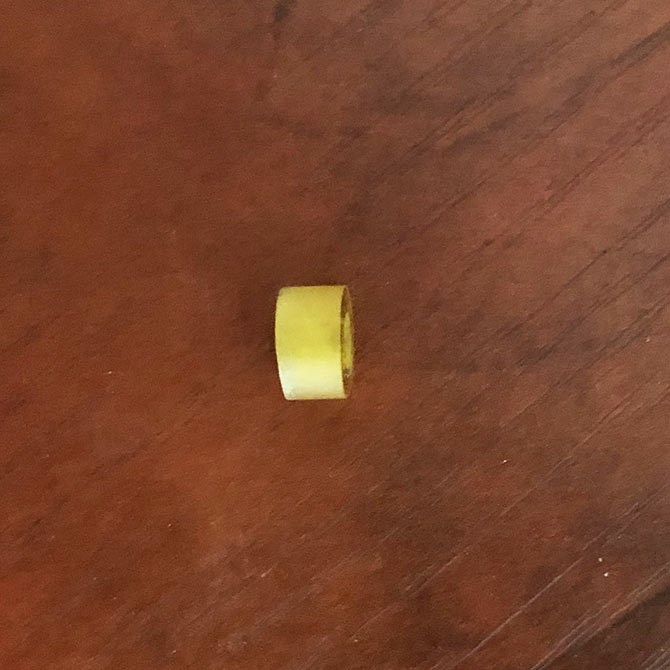

切割效果如下

加工实例:切割晶体材料圆心同环

加工实例:切割晶体材料圆心同环

加工实例:切割晶体材料圆心同环

加工实例:切割晶体材料圆心同环

加工实例:切割晶体材料圆心同环
