加工实例:厚度121mm蓝宝石切割六边形

浏览次数:38次 发布日期:2021-11-15

加工实例:厚度 121mm蓝宝石切割六边形

加工实例:厚度121mm蓝宝石切割六边形

泰州今科自动化技术_

尺寸长**高:

试样材质

蓝宝石

试样描述

三分之一圆柱形状,半径 15mm,厚度 121mm

加工要求

六边形切割。

试样加工机器

JINKE_GKOX3040型 往复线金刚线切形机

金刚线

金刚石线参数(直径0.37mm,长度300m)

冷却方式

冷却液浇注冷却,一方面对金刚石线降温,延迟线的使用寿命,另一方面对切割面降温,减小温度对试样的影响。

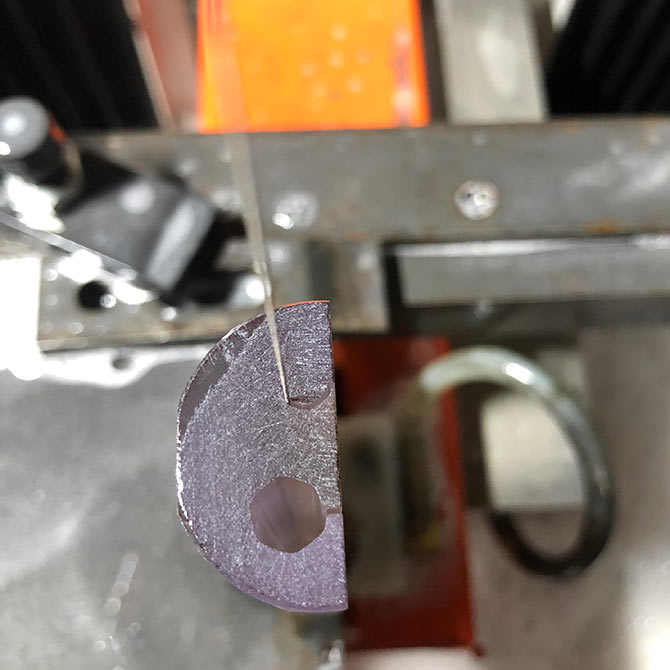

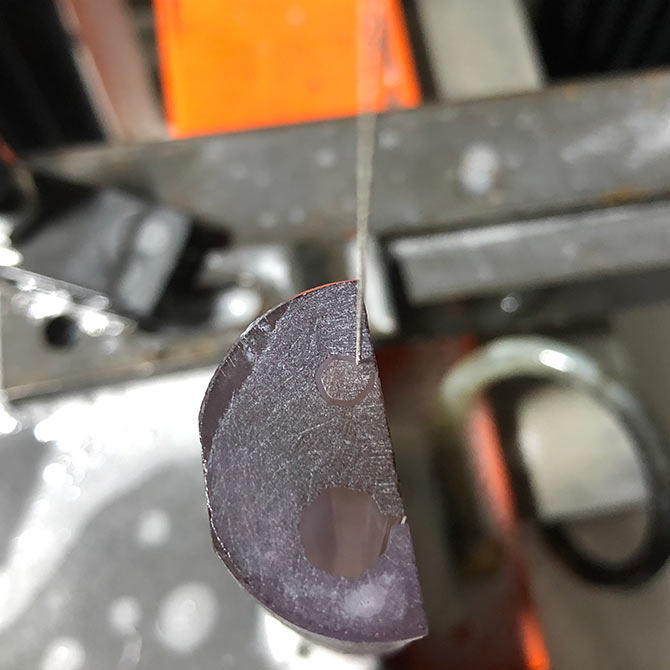

 切割前的准备工作:切割前,把蓝宝石圆柱固定在石墨板上,再把石墨板固定在工作台的工件架上。

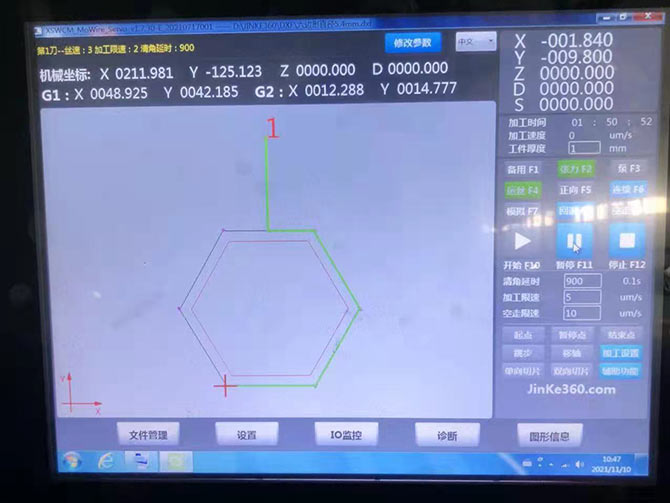

切割描述:把有DXF图纸的U盘插入在JINKE_GKOX3040往复线金刚线切形机的控制面板上,直接导入图纸切割。

切割工艺为直线切割。

加工实例:厚度 121mm蓝宝石切割六边形

加工实例:厚度 121mm蓝宝石切割六边形

第一刀切割数据

项目

单位

数据

备注

切割厚度

mm

121


切割对边距离

mm

5.4


切割周长

mm



切割速度

mm/s

0.005


切割速度

mm/Min

0.3


清角时间

s

90


金刚线速度

m/s

3


金刚线补偿

mm

0.4


切割时间

h

238

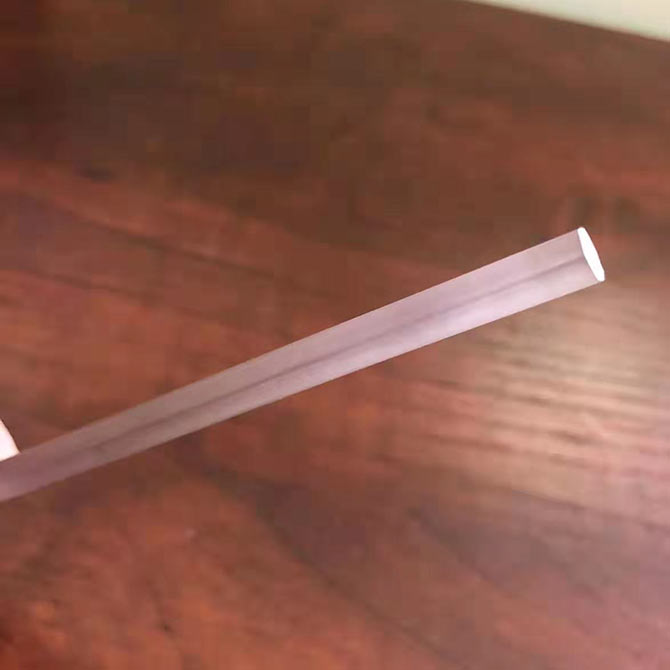

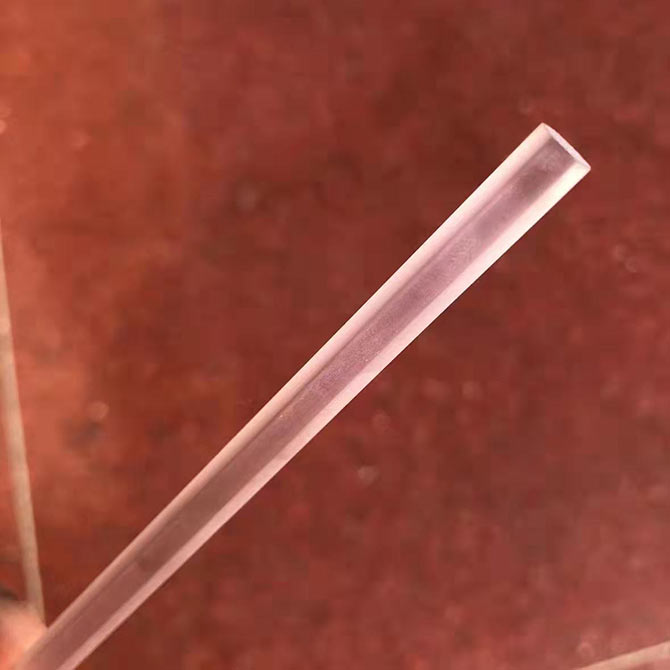

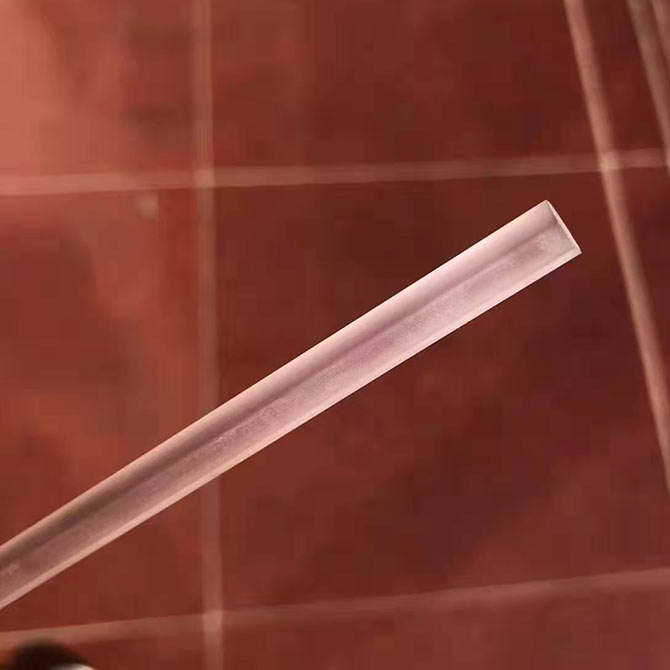

第一刀切割结果

切割完尺寸:对边距离5.4 mm

加工实例:厚度 121mm蓝宝石切割六边形

加工实例:厚度 121mm蓝宝石切割六边形

加工实例:厚度 121mm蓝宝石切割六边形

加工实例:厚度 121mm蓝宝石切割六边形

加工实例:厚度 121mm蓝宝石切割六边形

加工实例:厚度 121mm蓝宝石切割六边形

第二刀切割数据

项目

单位

数据

备注

切割厚度

mm

121


切割对边距离

mm

3.4


切割周长

mm



切割速度

mm/s

0.005


切割速度

mm/Min

0.3


清角时间

s

90


金刚线速度

m/s

3


金刚线补偿

mm

0.4


切割时间

h

130


加工实例:厚度 121mm蓝宝石切割六边形

加工实例:厚度 121mm蓝宝石切割六边形

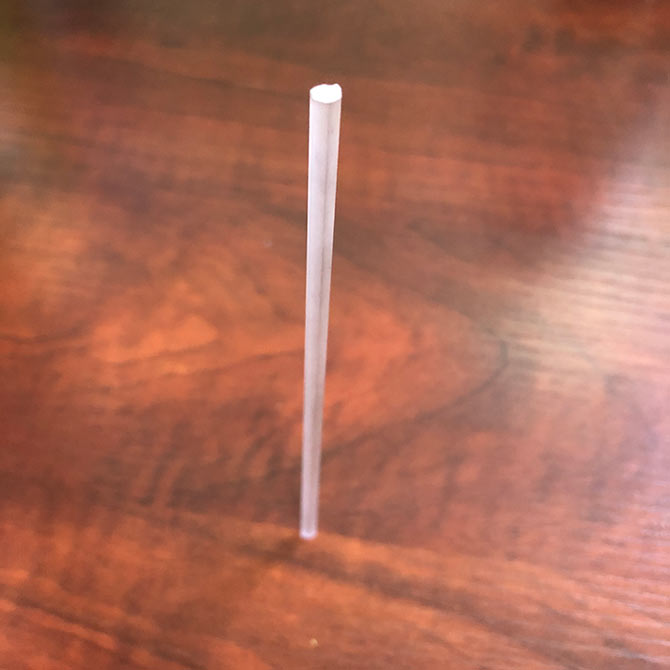

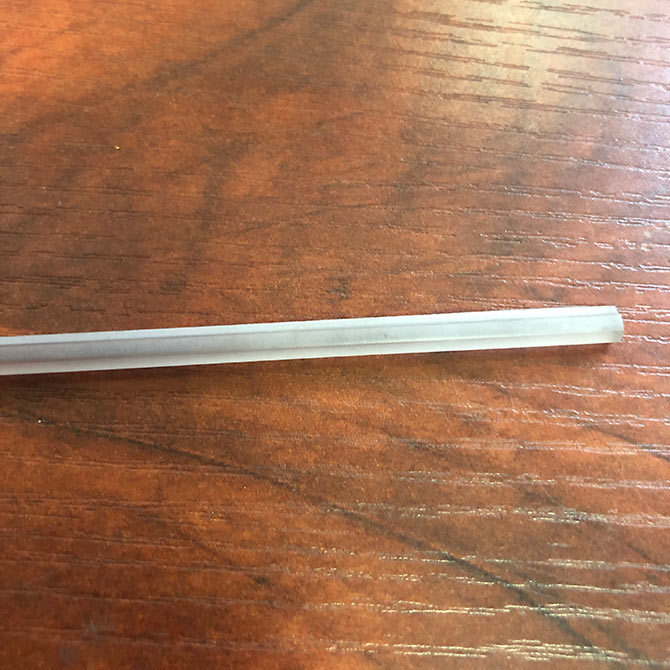

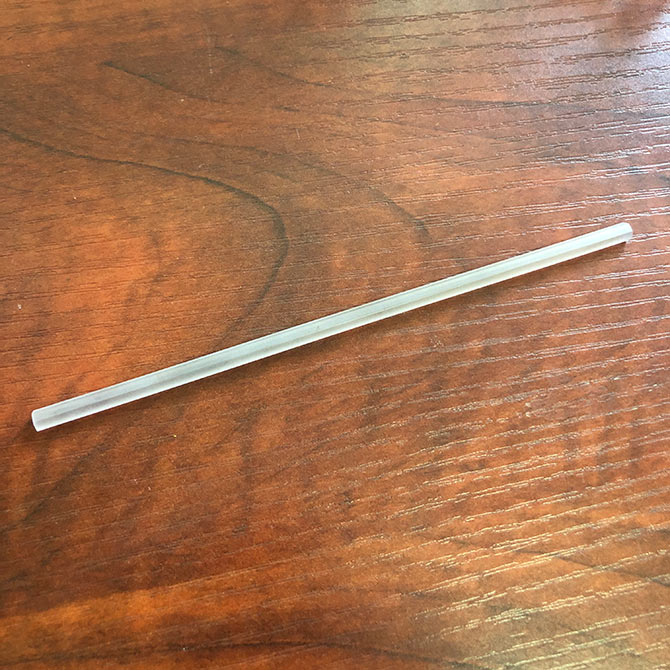

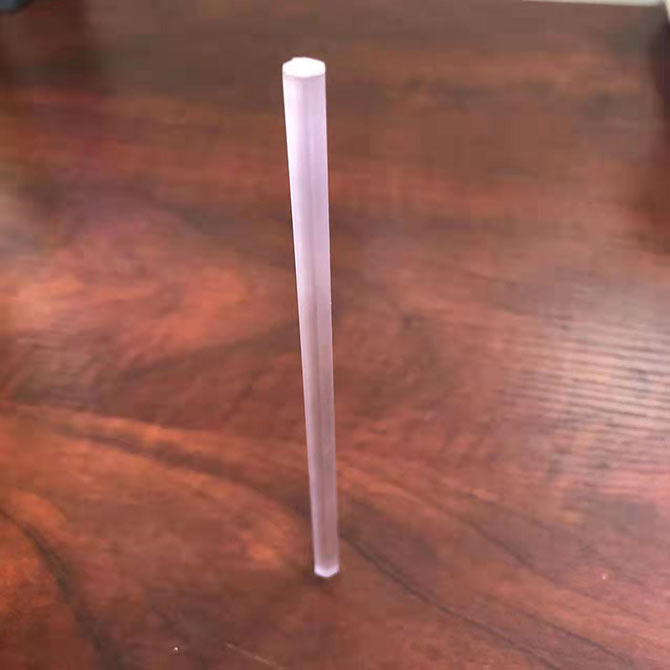

第二刀切割结果

切割完尺寸:对边距离3.4 mm
