加工实例/碳化硅切长方形20220621

浏览次数:421次 发布日期:2022-06-25

碳化硅直线切割记录

尺寸长**高:

试样材质

碳化硅

试样描述

长方形形状,长度147mm,宽度97.6 mm,厚度8 mm

加工要求

直线切割。

试样加工机器

JINKE_GKOX3040往复线金刚线切形机器.

金刚线

金刚石线参数(直径0.37mm,长度300m)

冷却方式

冷却液浇注冷却,一方面对金刚石线降温,延迟线的使用寿命,另一方面对切割面降温,减小温度对试样的影响。

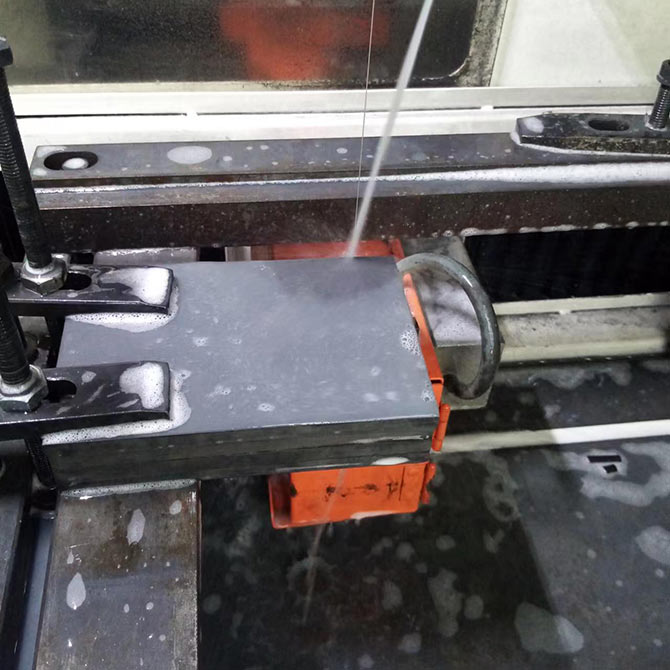

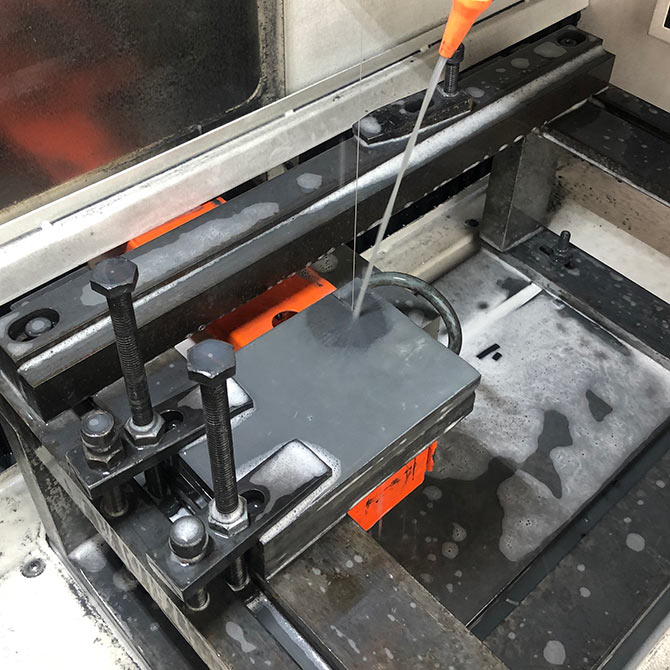

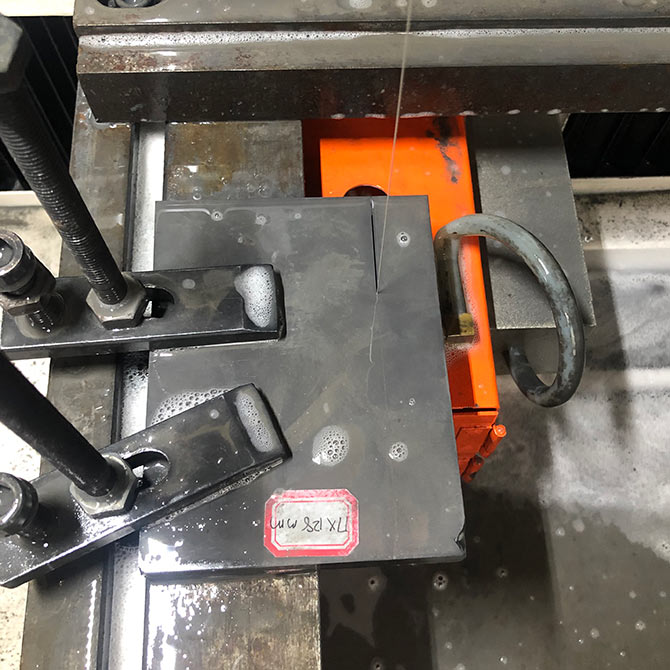

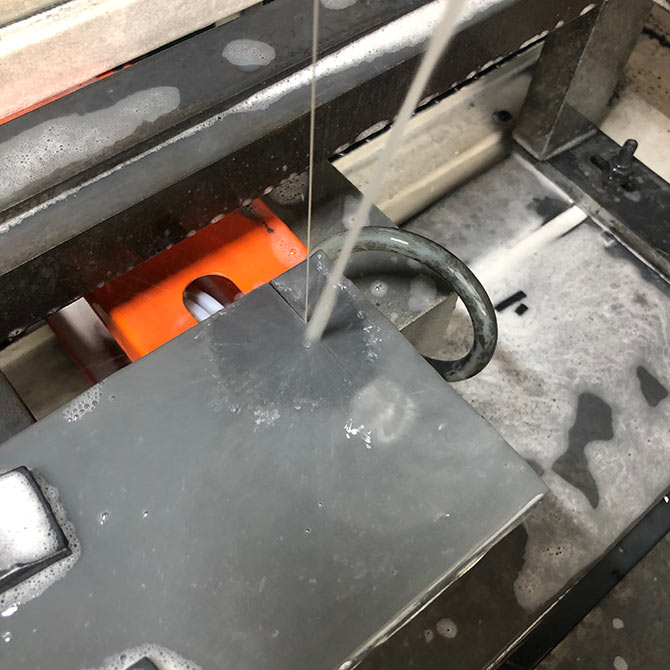

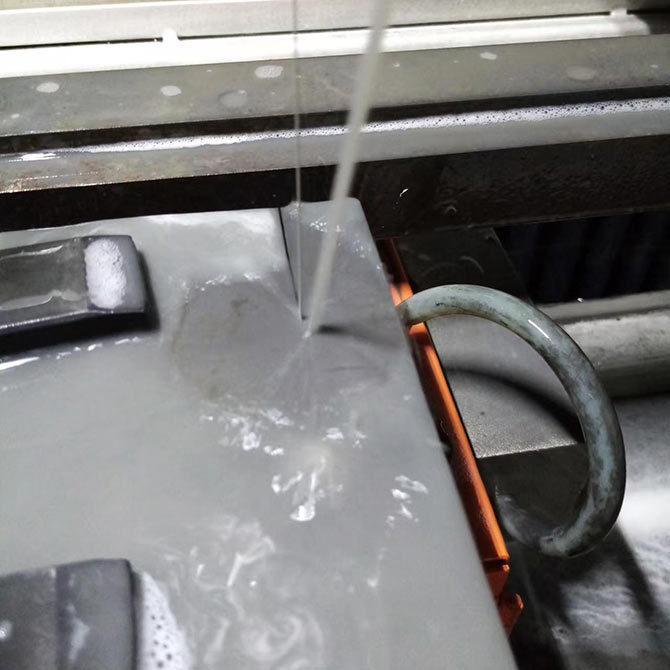

切割第一刀

加工实例/碳化硅切长方形20220621

加工实例/碳化硅切长方形20220621

加工实例/碳化硅切长方形20220621

加工实例/碳化硅切长方形20220621

第一刀切割数据

项目

单位

数据

备注

切割厚度

mm

8 mm


切割长度

mm

128


切割宽度

mm

77


切割周长

mm

410


切割速度

mm/s

0.01(第一刀)

0.02(第二刀)

切割速度

mm/Min

0.6(第一刀)

1.2(第二刀)

清角时间

s

2


金刚线速度

m/s

7


金刚线补偿

mm

0.18


切割时间

h

6时(第一刀)

255分(第二刀)

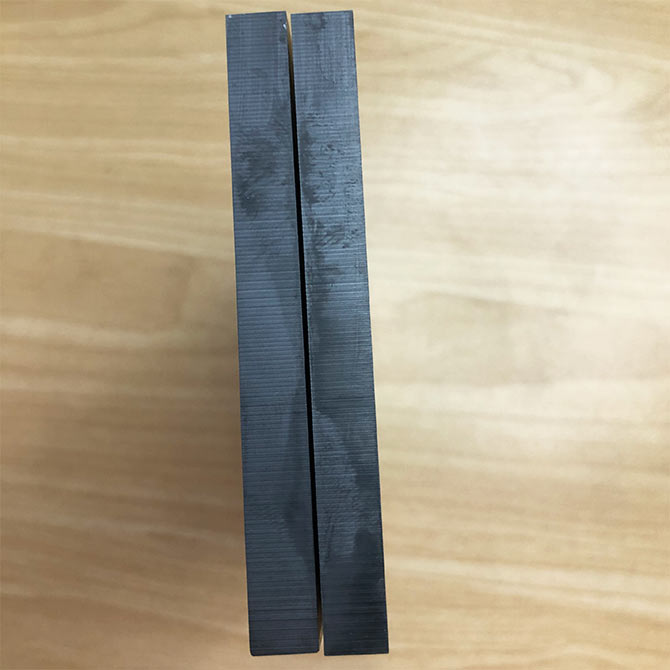

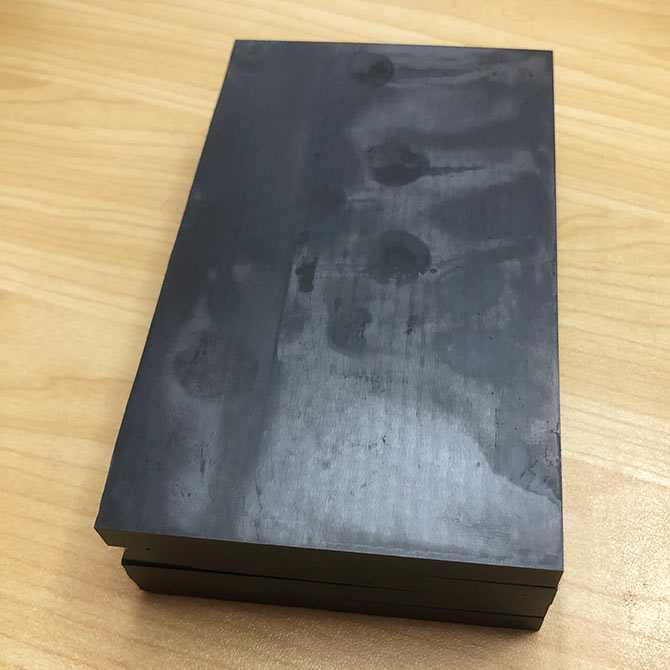

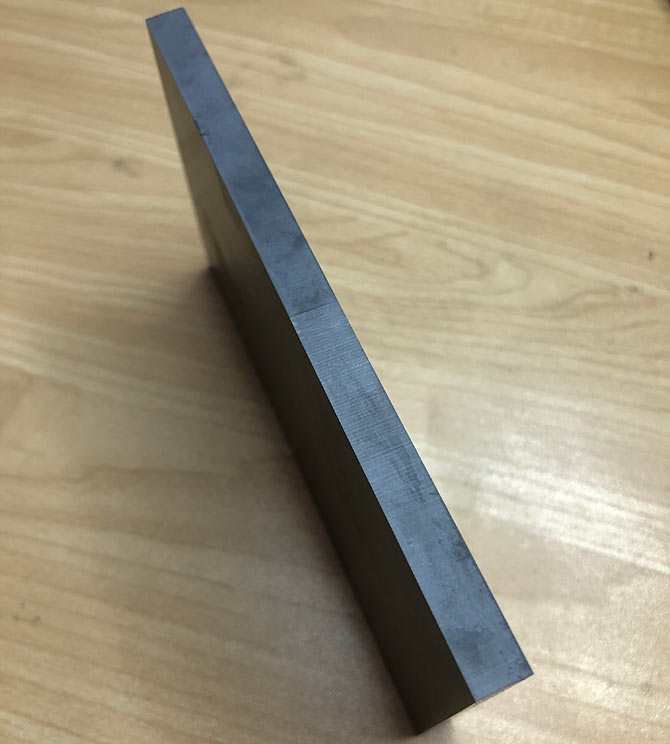

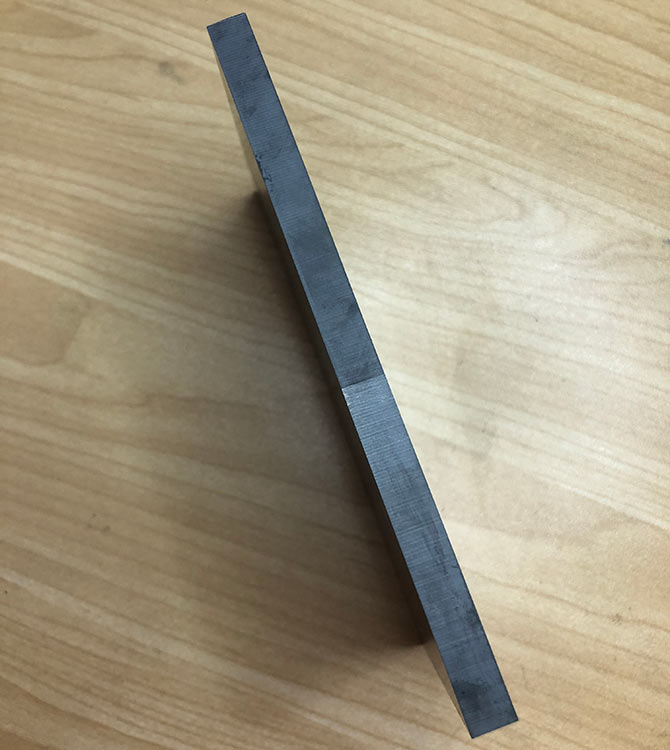

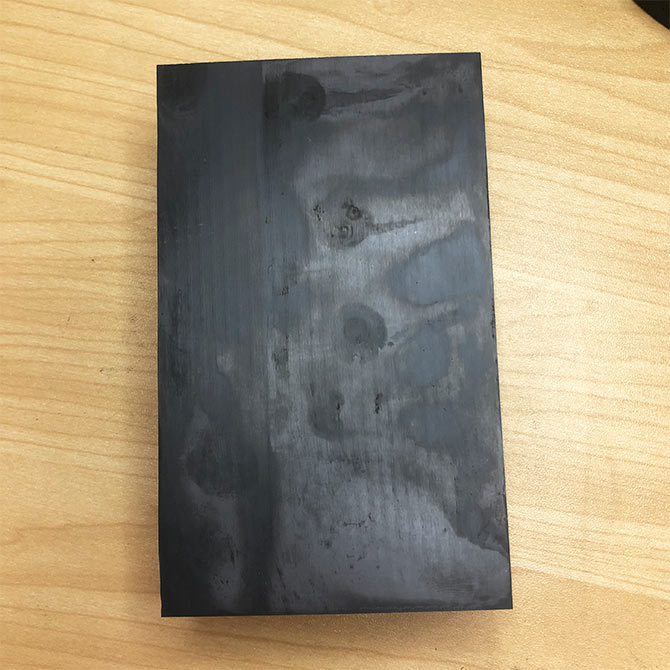

第一刀切割结果(厚度8 mm×4片)

切割完尺寸:第一片和第三片,长128mm,宽77 mm

            第二片和第四片崩边

 切割结果

加工实例/碳化硅切长方形20220621

加工实例/碳化硅切长方形20220621

加工实例/碳化硅切长方形20220621

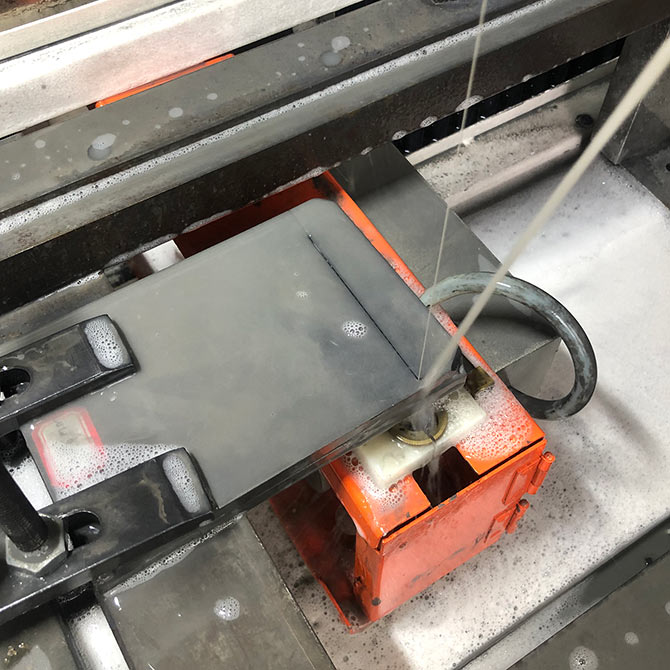

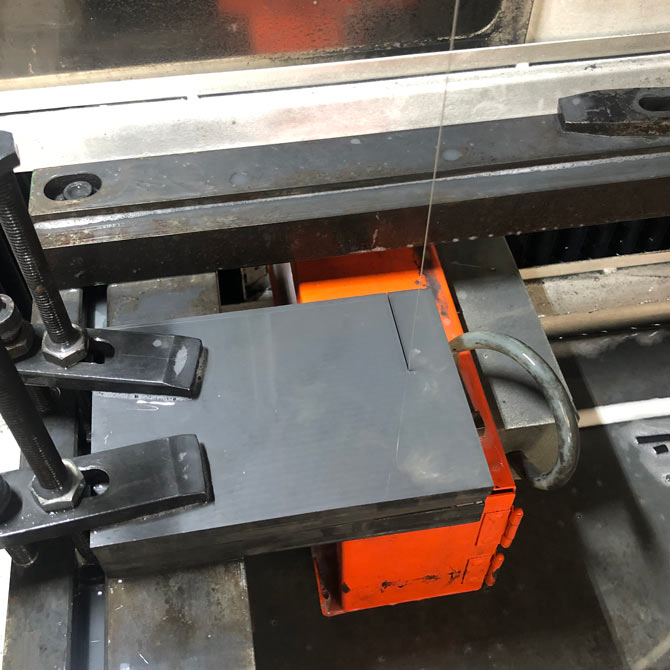

切割第二刀

加工实例/碳化硅切长方形20220621

加工实例/碳化硅切长方形20220621

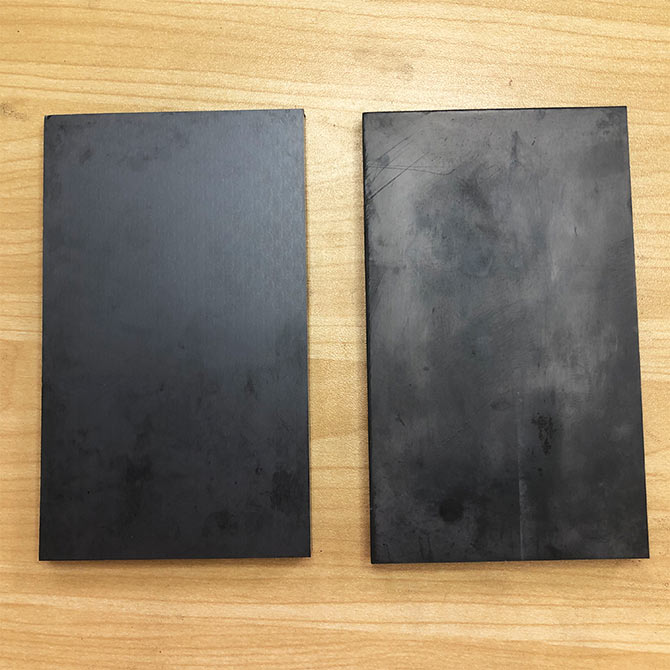

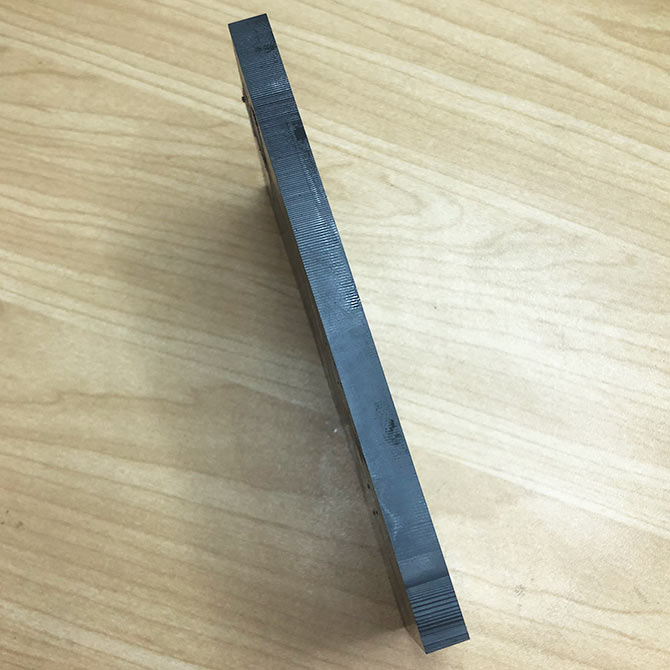

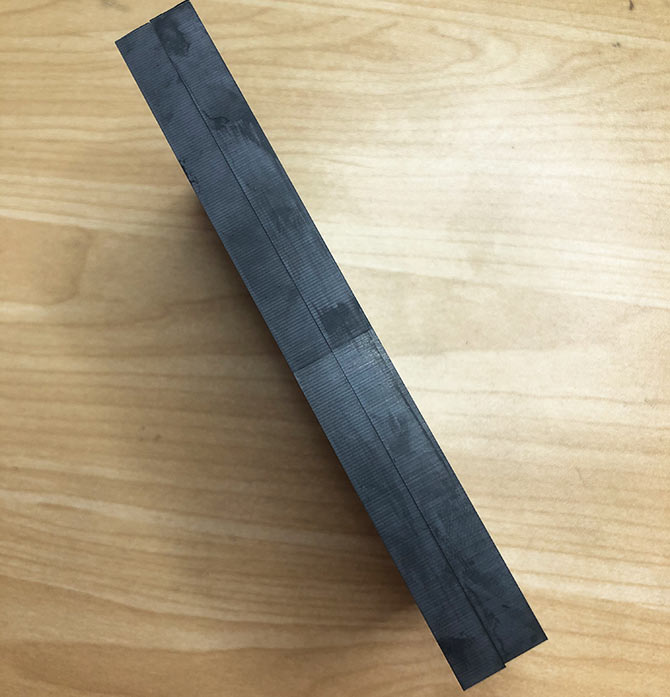

第二刀切割结果(厚度8 mm×2片)

切割完尺寸:长128mm,宽76.8mm

加工实例/碳化硅切长方形20220621

加工实例/碳化硅切长方形20220621

加工实例/碳化硅切长方形20220621

加工实例/碳化硅切长方形20220621

加工实例/碳化硅切长方形20220621
