做数控机械加工的都知道机床在长时间使用会导致丝杆磨损而引起加工质量不稳定，比如切削刀纹，拐角寸法，大小不统一，等等问题。接下来，就以上问题跟大家一起分享Brother机型钻攻机丝杆间隙测量以及补偿。

分两步：

1、机械打表实测反向间隙（打间隙）；2、系统参数软件补偿
适用机型：TC-S2D、S2C、TC31B、TC32B、SPEEDIO R系列（兄弟0i-TC专用系统）

一、前期准备（必做）
1. 机床开机预热15分钟，丝杆充分润滑，消除冷热误差
2. 工具：百分表/千分表、磁力表座、垫块
3. 模式切换：手轮模式（MPG），移动各轴至行程中间位置（避开两端硬限位）
4. 锁紧工作台，清理台面无杂物

二、打表测丝杆间隙（核心“打间隙”操作）
X/Y轴测量步骤
1. 磁力表座吸在主轴端面，表头垂直顶紧工作台侧壁，预压0.1mm（10丝），表盘归零
2. 手轮正向移动轴5mm（500丝），不要松手、不动表
3. 手轮反向原路退回5mm，观察表盘偏移数值，这个差值=实际反向间隙
例：回零后指针偏0.025mm → 间隙2.5丝
4. 重复3次，取平均值，避免偶然误差

Z轴测量步骤
1. 表座吸工作台，表头顶主轴下端面，预压归零
2. 手轮向下走5mm，再向上回5mm，读表盘偏移值

常见故障先排查（间隙异常大优先查机械）
1. 伺服电机联轴器弹性块磨损、螺丝松
2. 丝杆两端支撑轴承背帽松动、轴承磨损窜动
3. 丝杆双螺母预紧垫片磨损（机械硬间隙，补偿治标不治本）
4. 导轨镶条过松、工作台松动

三、兄弟系统间隙补偿参数（重点）

参数号：机械参数-系统1
- #5002 X轴反向间隙补偿
- #5003 Y轴反向间隙补偿
- #5004 Z轴反向间隙补偿

脉冲换算（关键，别输错）
1. TC-S2C/S2D/31B：

1脉冲=0.12μm
例：实测间隙0.024mm=24μm → 24÷0.12=200脉冲，#5002填200
2. TC-22B/32BN老款：

1脉冲=0.4μm
例：0.024mm=24μm →24÷0.4=60脉冲

修改参数操作步骤
1. 按【输入输出】→ 设定界面，把参数写入许可从0改成1（允许改参数）
2. 按【数据参数机床参数】→ 参数检索，输入5002，跳转X轴间隙参数
3. 清空原有数值，填入计算好的脉冲值（X/Y/Z分别对应5002/5003/5004）
4. 全部填完后把参数写入许可改回0（防误改）
5. 重启机床NC系统，参数生效（必须重启，不重启不生效）

四、补偿后验证
1. 重启后，重新按第二步打表
2. 正常标准：反向间隙≤0.003mm以内，表盘几乎不动
3. 若间隙仍偏大：
- 轻微：小幅增加补偿脉冲，每次+50脉冲微调
- 超过0.06mm：单纯参数补偿无效，必须拆丝杆调整双螺母预紧垫片（机械根治）

五、丝杆机械预紧调整（间隙过大终极处理）

兄弟丝杆均为双螺母垫片预紧结构
1. 拆轴端防护罩，松开丝杆螺母固定螺丝
2. 取出两螺母间金属调整垫片
3. 间隙大0.04mm，更换加厚0.04mm垫片；间隙小、过紧则减薄垫片
4. 装回后扭力均匀锁紧，打表复测间隙，再做系统补偿

六、实操举例（TC-S2D机型，0.12μm/脉冲）
实测Y轴反向间隙0.03mm=30μm
计算：30 ÷ 0.12 = 250
#5003参数填入250 → 重启机床复测，间隙消除

重要禁忌
1. 补偿脉冲不要盲目加大，数值过高会导致拐角过切、圆弧失真
2. 机械磨损严重时，不要只靠参数补偿，会加速丝杆滚珠损坏
3. 每次更换丝杆、轴承、联轴器后，必须重新打间隙、重设5002~5004参数
七、实操重要规则

1. 打表数值取3次测量平均值，减少误差；

2. 参数#5002=X、#5003=Y、#5004=Z，单位就是脉冲；

3. 修改参数后必须重启机床补偿才生效；

4. 补偿上限建议不超过500脉冲（间隙＞0.06mm纯参数补偿治标不治本，需调丝杆双螺母预紧）；

5. 补偿值过大弊端：圆弧拐角过切、震动、加工尺寸不稳定。

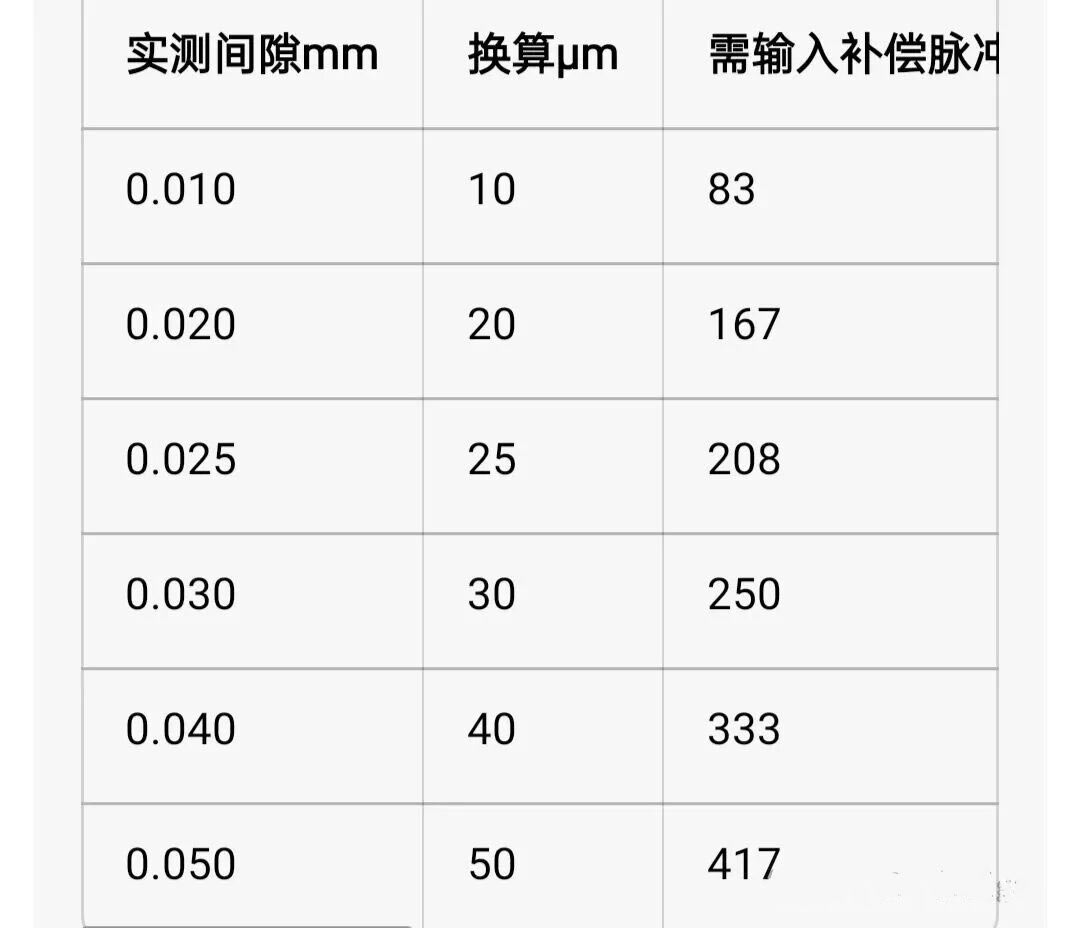

八、简易现场口算公式（新款机专用）

实测间隙(mm) × 1000 ÷ 0.12 = 脉冲

简化口算：间隙mm × 8333 ≈ 补偿脉冲

例：0.03mm × 8333 = 249.99 ≈250，和上面计算一致。
