丝杠常见的固定方式有三种：两端固定、一端固定一端自由、一端固定一端支撑。

今天想讨论的问题是丝杠两端固定优缺点？

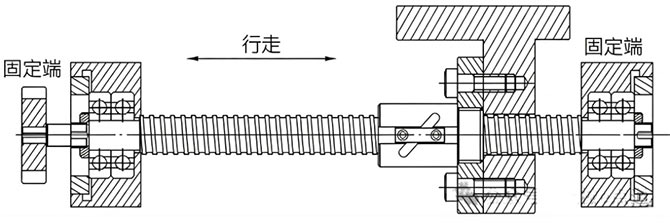

两端固定能大幅提升丝杠的轴向刚度，但是刚性强并不等于设备就一定好，如果选错了反而给自己找了一个很大的麻烦。

两端固定的丝杠，轴向刚度比一端固定一端支撑的刚度高出大概4倍。

两端固定的代价

第一，安装调试非常的麻烦。因为两端都要用能承受轴向力的组合角接触轴承，丝杠安装的孔距不可调整，安装难度比较大。一般需要借助双频激光干涉仪来调整安装。

第二，热变形敏感。 丝杆高速运转时会发热膨胀，如果两端都固定死了的话，热膨胀没地方去，反而可能导致丝杆弯曲或轴承过载。所以两端固定通常要配合预拉伸——安装时先把丝杆拉长一点，抵消热膨胀。

第三，成本高。两端都要用高精度组合角接触轴承，结构复杂，成本比一端固定一端支撑的高出很多。

什么时候该用和不该用两端固定该用两端固定的情况：长行程、高转速、高精度的场合。比如大型数控机床、重型机床等。行程长、转速高的时候，丝杆刚性不够就会抖动，精度根本保证不了。

不该用两端固定的情况：绝大多数非标自动化设备，根本就用不到这种两端固定丝杆的方式。中小型设备、中等速度和精度的场合，一端固定一端支撑完全够用。非标设计里90%的设备用这个方案就够了，没必要为了“刚性更强”去上两端固定，给自己找麻烦。
