陶瓷基片Φ20mm(0.25mm)厚度线切割精度记录

浏览次数:1641次 发布日期:2020-04-23

陶瓷基片线切割精度记录

陶瓷基片线切割精度记录/泰州今科自动化

金刚石线切割机使用不同的切割工艺、不同的切割速度,切割的精度都是有差异的。平时我们偶尔有客户切样,也是切个一两片,很少有这样要求高的客人,一遍一遍地寄材料过来一次一次的切割,然后再一遍一遍地检测精度。今天要记录的就是用行程跨度360mm的机床切割Φ20mm黄色陶瓷基圆片的切割精度情况。

客人要求:

陶瓷片线切割要求

线切割 陶瓷基(直径20-55MM)

要求:

①切割成厚度0.25mm,厚度公差±5um的片子若干片,方便检测厚度均一性.

②我们会将切割好的片子切割成1×1mm的小方片用厚度测试仪进行厚度检测,来验证厚度的均一性,要求厚度均匀性达到98%以上,

③切割后片子的表面洁净度要和研磨前相当。

④同时研磨后片子的破碎率小于2%

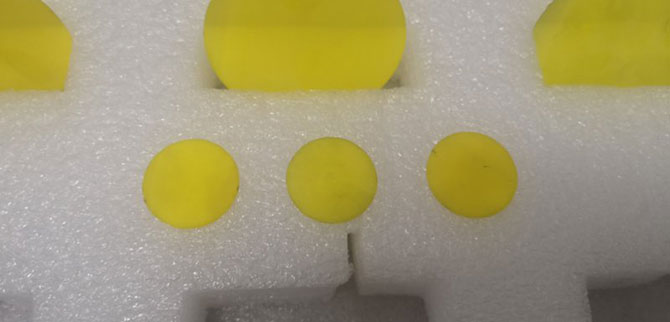

   客人寄来的材料是黄色的陶瓷圆柱,圆柱直径只有20mm、55mm,切割尺寸为0.25mm规格,要求正负误差为5个微米。而我们现在现存最小的样机的切割长度为360mm,客人这种规格,需要定制特小的机床才能做到那样精密切割,因为订单并没有确定下来,我们只能用切割长度为360mm的那台机床切。这次我们选择的切割工艺是直切。然后把切样寄回给客人,进行单点和多点检测切割精度。

  检测点如图:

检测点示意图

测试结果如下:

陶瓷片φ20mm(0.25mm)厚度偏差值表


厚度偏差范围

0-5um

5-10um

10-20um

20-30um


数量

21

12

5

2


概率

52.50%

30.00%

12.50%

5.00%


累计概率

52.50%

82.50%

95.00%

100.00%


  对这个结果,客人是认可的。因为大机床切小尺寸,精度是差许多。尤其是金刚石线切割这种物理切割方式,机床的行程大小、切割速度、切割工艺,能直接影响加工精度。
