陶瓷基片φ20mm切片0.15mm厚度误差测试记录

浏览次数:2081次 发布日期:2020-05-21

单线切割机陶瓷基片φ20mm切片0.15mm厚度误差测试记录/今科自动化技术

单线切割机陶瓷基片φ20mm切片0.15mm厚度误差测试记录

陶瓷基片切样

切割设备:立式单线金刚石线切割机,C型结构,切割行程线架跨度360mm

切割的陶瓷基片直径20mm,大家都知道:大机床切小工件,误差会比较大。

由于公司订单客户催得比较急,这次给这位客人来试切的陶瓷基片切割是按快速度切的。我们认为,切割速度快,切割效果不好,误差能在客人的接受范围内,正常速度一定能满足客人的切割要求。

这次的陶瓷基片φ20mm切片厚度0.15mm,切割工艺仍然为直切。

检测点如图:




结果如下:

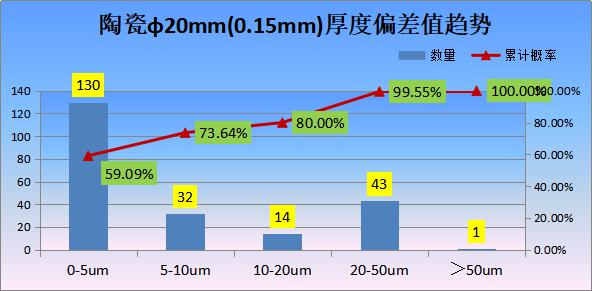

陶瓷φ20mm(0.16mm)厚度偏差值表


厚度偏差范围

0-5um

5-10um

10-20um

20-50um

50um


数量

130

32

14

43

1


概率

59.09%

14.55%

6.36%

19.55%

0.45%


累计概率

59.09%

73.64%

80.00%

99.55%

100.00%
