加工实例:蓝宝石异形切割记录报告

浏览次数:56次 发布日期:2021-08-19

泰州今科自动化技术_

蓝宝石异形切割

蓝宝石异形切割记录报告

尺寸长**高:

试样材质

蓝宝石

试样描述

长方体形状,长度54mm,宽度3.82mm,高度4.82mm

加工要求

异形切割。

试样加工机器

JINKE_GKCX3040往复线金刚线切形机器

金刚线

金刚石线参数(直径0.37mm,长度300m)

冷却方式

冷却液浇注冷却,一方面对金刚石线降温,延长线的使用寿命;另一方面对切割面降温,减小温度对试样的影响。可以及时带走切屑,避免堵塞切缝产生不必要的重复切割。

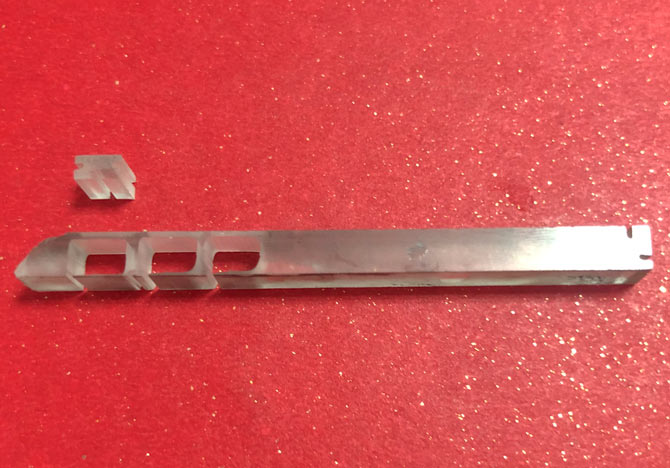

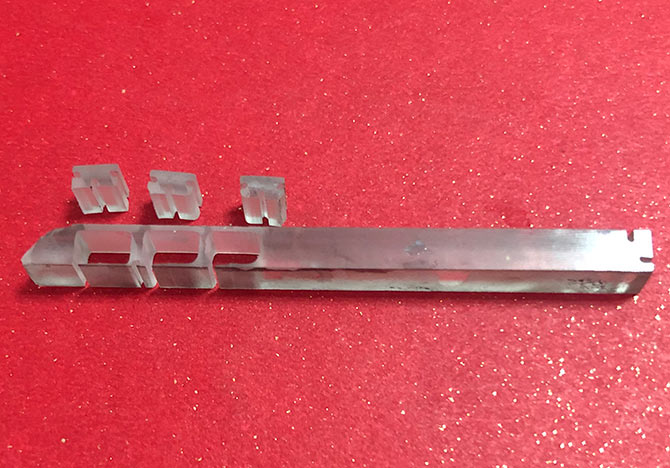

蓝宝石异形切割样品

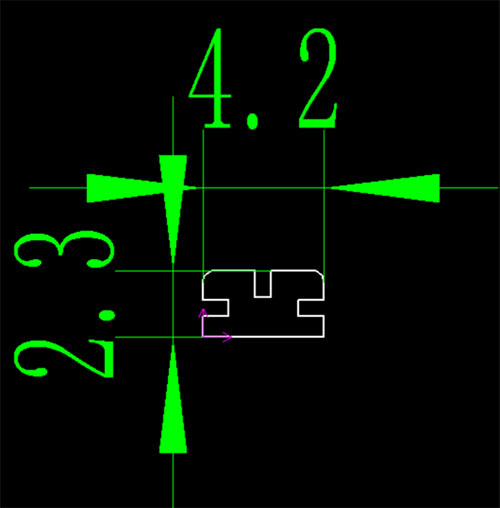

切割图纸↓

蓝宝石异形切割图纸


第一刀切割数据

项目

单位

数据

备注

切割高度

mm

4.82


切割周长

mm



切割速度

mm/s

0.01


切割速度

mm/Min

0.6mm


清角时间

s

60


金刚线速度

m/s

10


金刚线补偿

mm

0.18

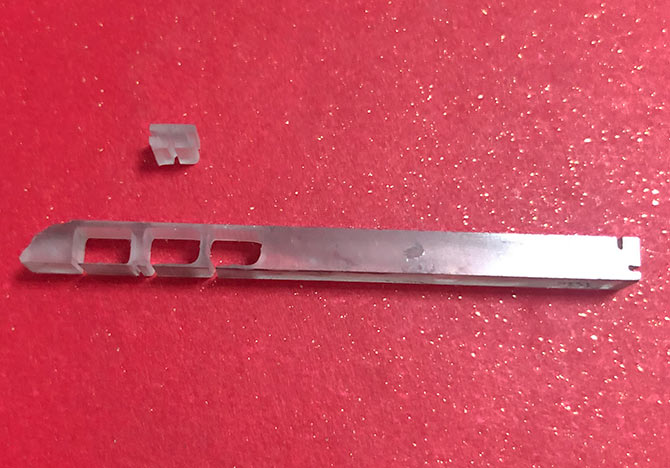

第一刀切割结果

切割完尺寸:长4.12mm,宽2.31mm

加工实例:蓝宝石异形切割记录


第二刀切割数据

项目

单位

数据

备注

切割高度

mm

4.82


切割周长

mm



切割速度

mm/s

0.02


切割速度

mm/Min

1.2mm


清角时间

s

60


金刚线速度

m/s

10


金刚线补偿

mm

0.18

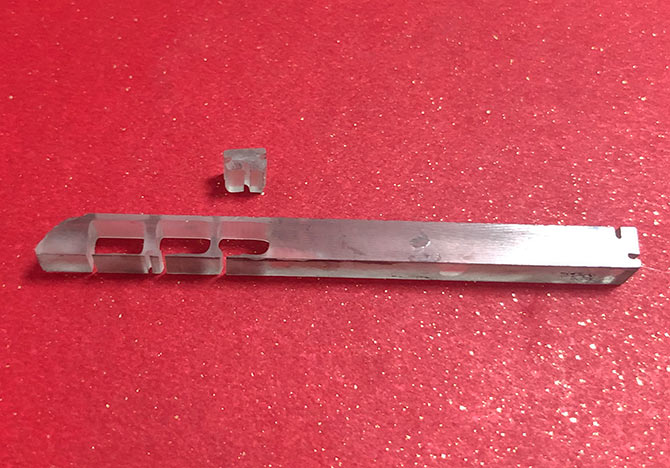

第二刀切割结果

切割完尺寸:长4.07mm,宽2.22mm

加工实例:蓝宝石异形切割记录


第三刀切割数据

项目

单位

数据

备注

切割高度

mm

4.82


切割周长

mm



切割速度

mm/s

0.02


切割速度

mm/Min

1.2mm


清角时间

s

60


金刚线速度

m/s

10


金刚线补偿

mm

0.18

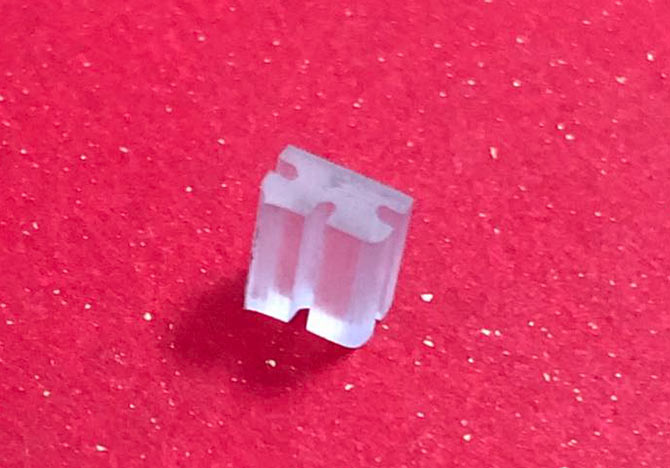

第三刀切割结果

切割完尺寸:长3.97mm,宽2.20mm

加工实例:蓝宝石异形切割记录


切割总结

1、由于蓝宝石的硬度高(莫氏硬度8.9~9之间,与氧化锆陶瓷硬度接近),调整切割速度0.01mm/s以下是更适合蓝宝石的切割速度。

2、随着金刚石线的磨损,切削力也会降低,不降速的情况下对精度的影响也很大。

3、切割精度与切割厚度和切割速度有关系,越硬的材料越明显。

4、因此,后期使用过程中,可以提高金刚石线线速度、调整切割速度等数据,适当增加金刚石线的长度,观察切割效果,多次切割后可以得出一个合适的切割参数。
