加工实例:陶瓷切割圆形记录

浏览次数:46次 发布日期:2021-08-28

加工实例:泰州今科C型切形机陶瓷切割圆形记录 泰州今科,金刚石线切割机,金刚砂线切割,陶瓷切割 加工实例:泰州今科C型切形机陶瓷切割圆形记录报告。

陶瓷圆形切割记录

泰州今科自动化技术_

加工实例:陶瓷切割圆形记录

加工材料及要求:

试样材质

陶瓷

试样描述

不规则形状,长度mm,宽度mm,高度16.15mm

加工要求

圆形切割。

试样加工机器

JINKE_GKCX3040往复线金刚石线切形机

金刚线

金刚石线参数(直径0.37mm,长度300m)

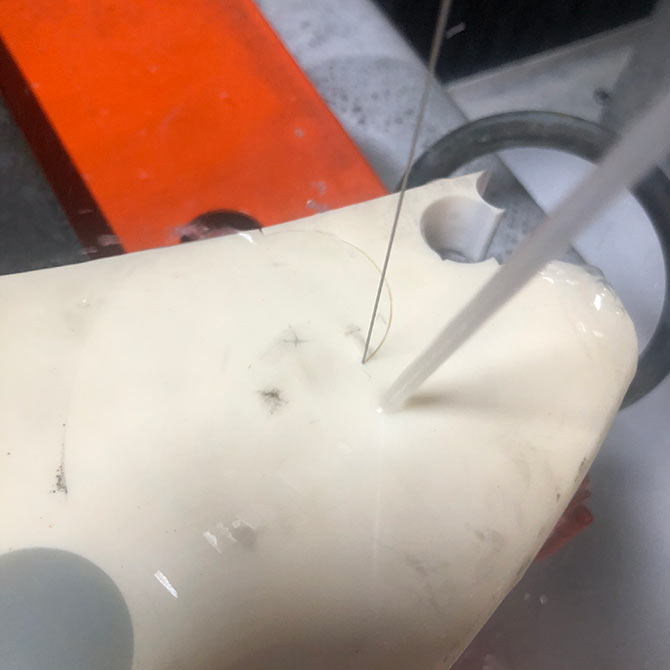

冷却方式

冷却液浇注冷却,一方面对金刚石线降温,延迟线的使用寿命,另一方面对切割面降温,减小温度对试样的影响。


第一刀切割数据

项目

单位

数据

备注

切割高度

mm

16.15


切割直径

mm

10


切割周长

mm

31.4


切割速度

mm/s

0.02


切割速度

mm/Min

1.2mm


清角时间

s

0


金刚线速度

m/s

4


金刚线补偿

mm

0.18

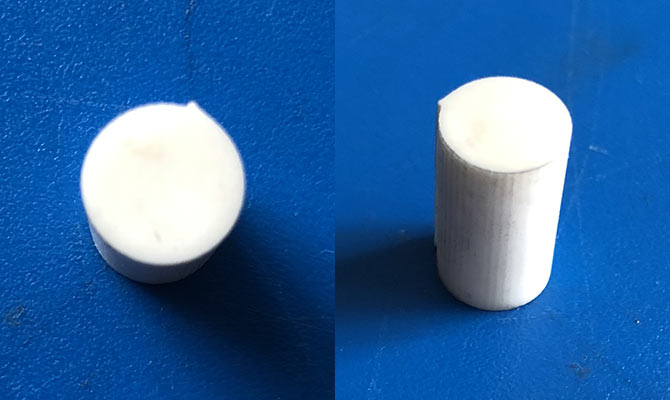

第一刀切割结果

切割完尺寸:直径9.52mm,精度误差-0.08mm

金刚石线切割机陶瓷切割圆形记录


第二刀切割数据

项目

单位

数据

备注

切割高度

mm

16.15


切割直径

mm

15


切割周长

mm

47.1


切割速度

mm/s

0.04


切割速度

mm/Min

2.4mm


清角时间

s

30


金刚线速度

m/s

4


金刚线补偿

mm

0.2

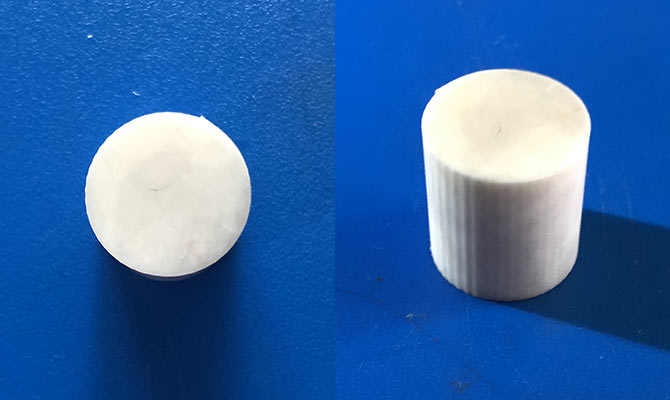

第二刀切割结果

切割完尺寸:直径14.85mm,精度误差-0.15mm

金刚石线切割机陶瓷切割圆形记录


第三刀切割数据

项目

单位

数据

备注

切割高度

mm

16.15


切割直径

mm

30


切割周长

mm

94.2


切割速度

mm/s

0.02


切割速度

mm/Min

1.2mm


清角时间

s

30


金刚线速度

m/s

3


金刚线补偿

mm

0.27

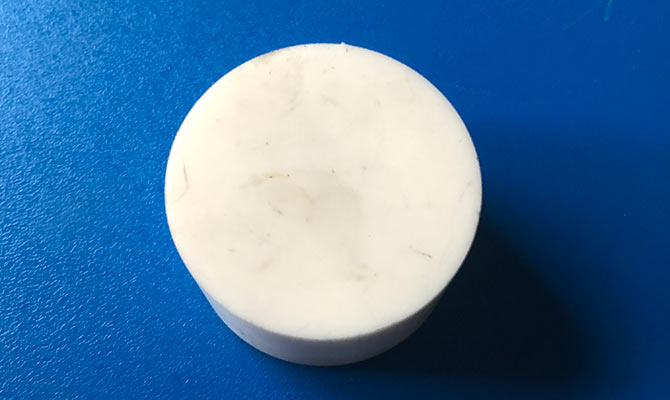

第三刀切割结果

切割完尺寸:直径29.98mm,精度误差-0.02mm

金刚石线切割机陶瓷切割圆形记录


第四刀切割数据

项目

单位

数据

备注

切割高度

mm

16.15


切割直径

mm

30


切割周长

mm

94.2


切割速度

mm/s

0.02


切割速度

mm/Min

1.2mm


清角时间

s

30


金刚线速度

m/s

3


金刚线补偿

mm

0.27

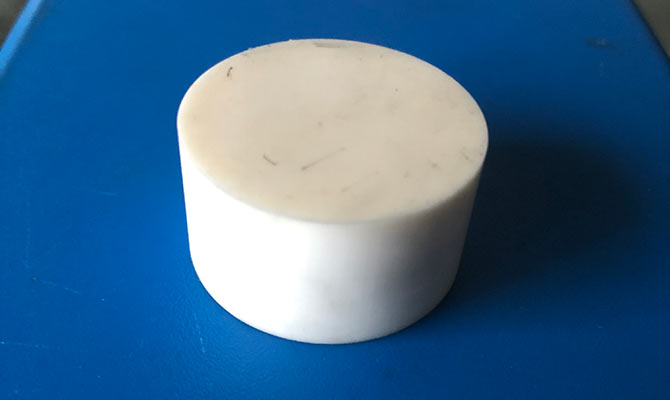

 第四刀切割结果

切割完尺寸:直径29.98mm,精度误差-0.02mm

金刚石线切割机陶瓷切割圆形记录


切割总结

一共切割了四刀,第三、第四刀切割直径为30mm。切割参数设置:切割速度0.02mm/s,清角时间30秒,金刚石线速度3m/s,金刚石线补偿设置为0.27mm,精度误差为-0.02mm

金刚石线切割机的加工精度是可以通过调整切割参数人为控制的。
