加工实例:陶瓷方形切割记录/C型金刚石线切形机

浏览次数:39次 发布日期:2021-08-31

泰州今科技术_

加工实例:陶瓷方形切割记录/C型金刚石线切形机

陶瓷正方形切割记录

尺寸长**高:

试样材质

陶瓷

试样描述

长方体形状,长度162mm,宽度152mm,高度15.3mm

加工要求

正方形、长方形切割。

试样加工机器

JINKE_GKCX3040往复线金刚线切形机器.

金刚线

金刚石线参数(直径0.37mm,长度300m)

冷却方式

冷却液浇注冷却,一方面对金刚石线降温,延迟线的使用寿命,另一方面对切割面降温,减小温度对试样的影响。


第一刀切割数据

项目

单位

数据

切割高度

mm

15.3

切割周长

mm

80

切割速度

mm/s

0.015

切割速度

mm/Min

0.9mm

清角时间

s

40

金刚线速度

m/s


金刚线补偿

mm

0.18

第一刀切割结果

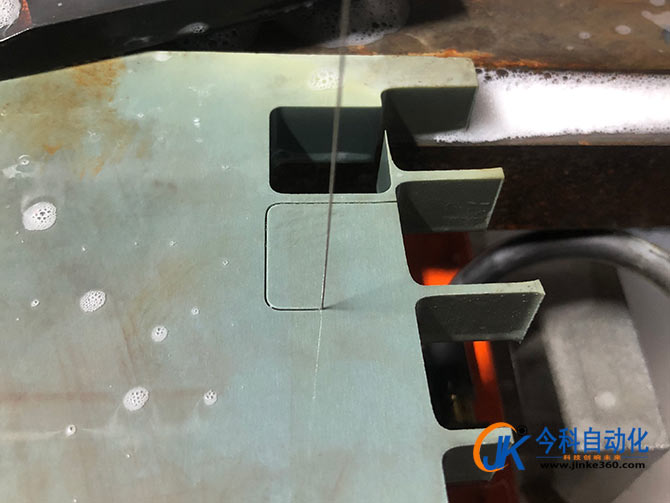

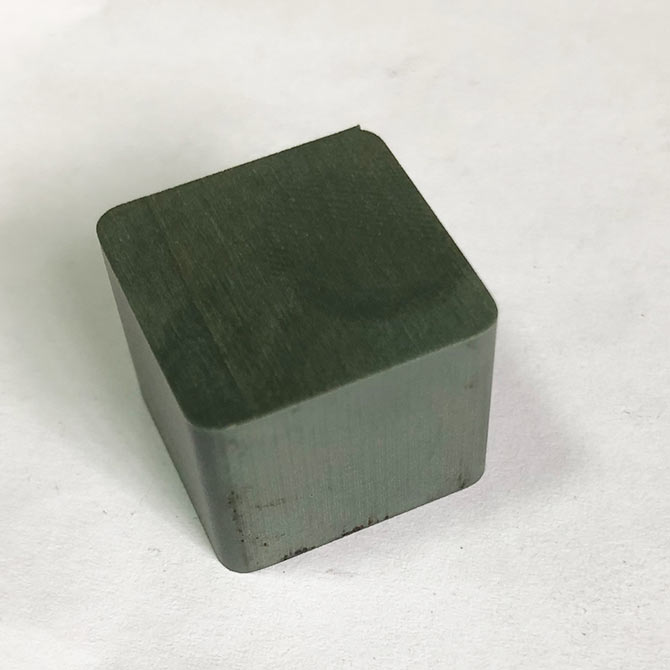

切割完尺寸:长19.88mm,宽19.88mm,精度误差0.12mm

加工实例:陶瓷方形切割记录/C型金刚石线切形机


第二刀切割数据

项目

单位

数据

备注

切割高度

mm

15.3


切割周长

mm

80


切割速度

mm/s

0.015


切割速度

mm/Min

0.9mm


清角时间

s

40


金刚线速度

m/s



金刚线补偿

mm

0.25


第二刀切割结果

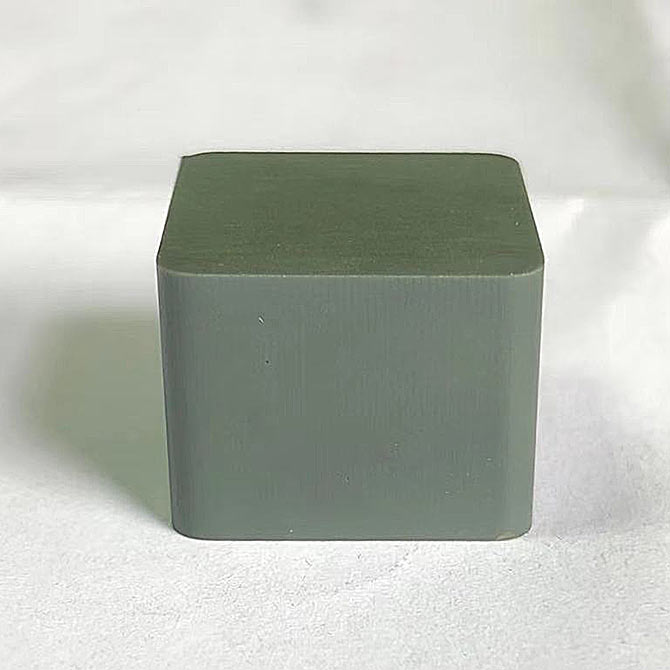

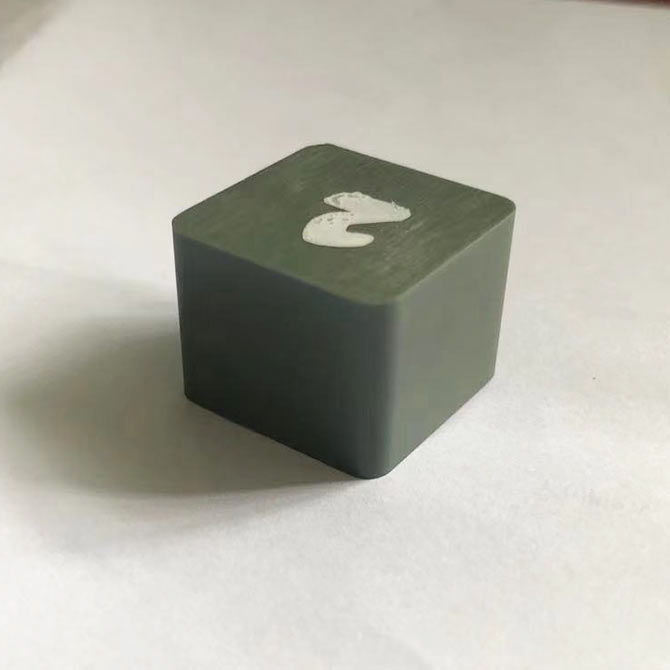

切割完尺寸:长20.02mm,宽20.02mm,精度误差0.02mm

加工实例:陶瓷方形切割记录/C型金刚石线切形机

加工实例:陶瓷方形切割记录/C型金刚石线切形机


第三刀切割数据

项目

单位

数据

备注

切割高度

mm

15.3


切割周长

mm

80


切割速度

mm/s

0.02


切割速度

mm/Min

1.2mm


清角时间

s

40


金刚线速度

m/s



金刚线补偿

mm

0.25


第三刀切割结果

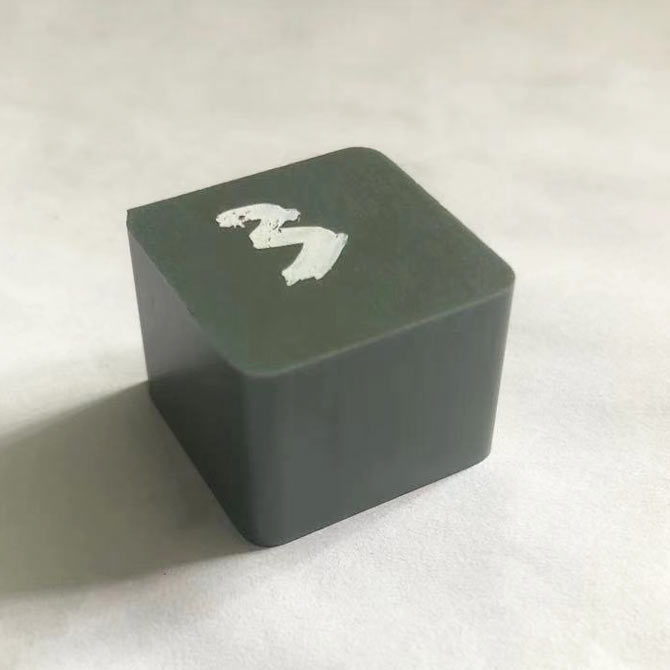

切割完尺寸:长20,1mm,宽20.1mm,精度误差0.1mm

加工实例:陶瓷方形切割记录/C型金刚石线切形机


第四刀切割数据

项目

单位

数据

备注

切割高度

mm

15.3


切割周长

mm

80


切割速度

mm/s

0.025


切割速度

mm/Min

1.5mm


清角时间

s

40


金刚线速度

m/s



金刚线补偿

mm

0.25


第四刀切割结果

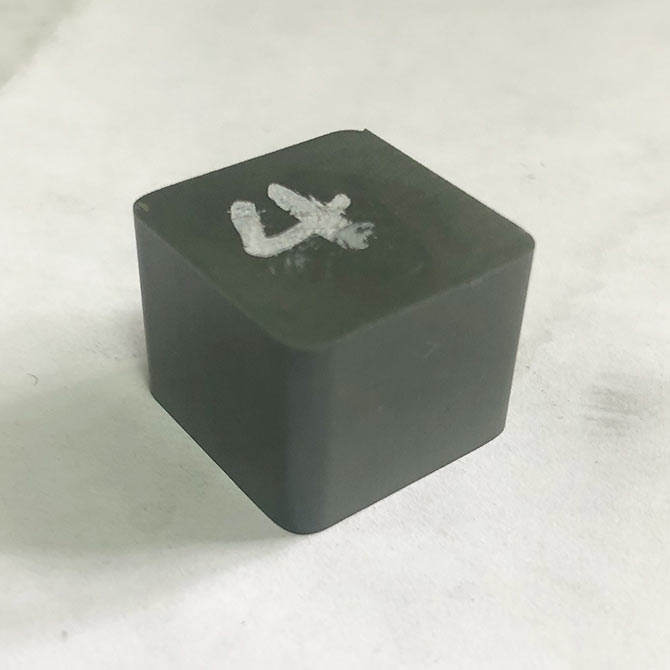

切割完尺寸:长20,1mm,宽20.1mm,精度误差0.1mm

加工实例:陶瓷方形切割记录/C型金刚石线切形机

总结:

这款陶瓷切割时设置的切割参数:进给速度0.015mm/s,切割速度0.9mm/min,清角时间40s,(使用线径金刚石线0.37mm时,长度300m)金刚石线补偿设置为0.25mm,切割效果更符合预期。

说明掌握切割速度对切割精度的重要性。
