泰州今科C型金刚石线切割机[金刚线单线切片机]

浏览次数:746次 发布日期:2018-11-28

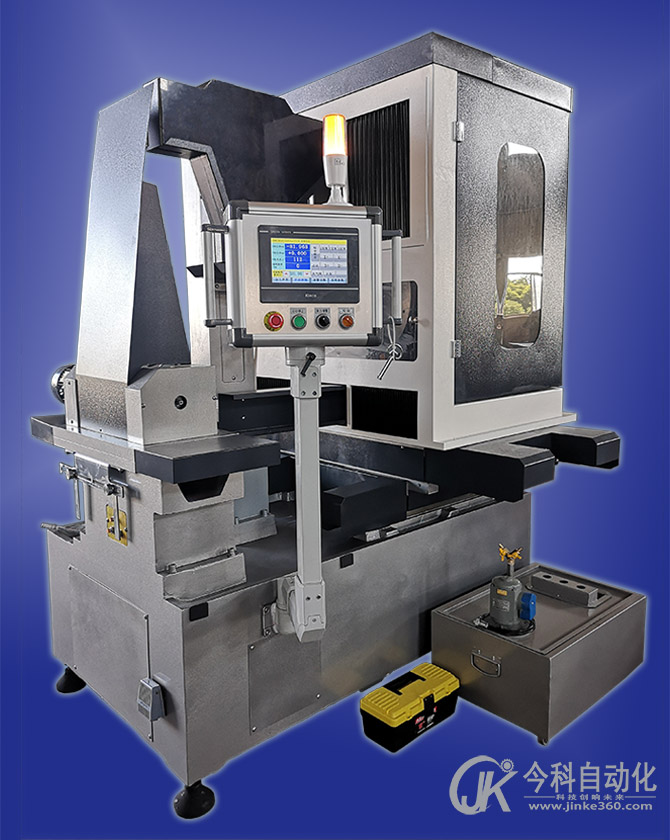

2018年泰州今科C型金刚石线切割机(金刚线单线切片机)图片

“流行易逝,经典永存”。泰州今科C型结构的金刚石线切割机,沿用了电火花线切割的经典C型结构,全支撑结构的优势得到了很好的发挥。再以专门开发的数控智能控制系统补偿,其他配件的辅助,C型金刚石线切割机金刚线单线切片机)表现为加工件表面切割质量好、精度稳定、切割速度快、机床易维修保养等优点。尤其是作为大尺寸的翡翠切割机使用,每次切割一片,不需要连续切割,智能控制系统近乎傻瓜式操作方式,用户体验非常好。

目前泰州今科C型金刚石线切割机有金刚线单线切片机(切片机床)、金刚线取芯机(切形状机床)、金刚线切方机(切形状机床)。

C型结构金刚石线切割机,以机械方式切割加工,限制了它的运行轨迹不像电火花线切割那样灵活,所以分成了切片机床和切形状机床两大类。切片机床专为切片开发的控制系统,以切片质量高、切割速度快的专业切片方式,不能用于切割形状;切割形状的机床也可用来切片,但没办法像切片机床那样可以辅以其他方式多样化工艺来提高切片质量,切割速度会比切片机床速度慢许多,切割的表面质量也没专门切片的切片机床那样质量好,只能用时间来换切割质量。

今科C型金刚石线切割机(金刚线单线切片机)控制系统采用工业电脑PLC作为控制系统,采用专用电柜控制,机床与电柜一体化设计。输入电源为交流单相AC220V,50HZ。 以触摸屏HMI作为人机界面,用于数据显示和机器操控。中文字幕显示,操作方便。

泰州今科C型金刚线切片机控制系统设计两种操控模式,手动模式和自动加工模式。手动模式用于用户切割前的辅助动作,如点动移轴、定距离移轴、开关轴使能、开关气阀、开关水泵等操作,手动模式以便协助客户完成材料的装夹和拆卸,切割厚度的定位,金刚线的装卸,金刚线的张丝动作等。自动加工模式,用于切割材料的自动切割,在用户做好切割前的所有准备后,进入自动加工界面,客户只需输入材料的最大直径、切割速度、旋转速度等参数,然后按下切割,再按下操作面板上的启动停止按钮,机器便按照指令进行自动切割,无需用户操心。

今科C型金刚石线切割机(金刚线单线切片机)有如下特点:

1、床身及部分主体采用传统铸铁浇铸,并已合理的时效处理与精加工,具有很高的整体刚性和强度,经过一定时间的释放应力,保持设备的稳定性,满足了高速运转、高精度设备的基础件要求。

2、工作台旋转台减速机具有体积小、传递扭矩大、传动效率高、能耗低、性能优越、寿命长等特点。再配以电机中的王者,伺服电机,真正实现了转速高、扭矩大、精度高,最快速度可达到每分钟60转。

3、自主研发的专用脆性材料切割数控系统,实现自动切削工作循环,保证加工质量。系统根据材料的形状和实时位移等数据自动计算切割进给量,工作台旋转台采用新型齿轮减速机,解决传统涡轮杆减速机传动效率不高、精度低、寿命低的问题。

4、拖板采用滚珠丝杆传动,提高机床的精度。

5、根据生产环保要求,在保证不影响上下装夹材料便利性的前提下,全部升级成全封闭防护,防止冷却液飞溅,使雾化的切削液在设备内循环利用,在有效节省切削液的同时,确保工作环境的整洁和操作人员的身体健康。

最后,让我们一起来看一下今科C型结构金刚线单线切片机床与其他结构机床的不同之处。

先看看其他结构金刚线单线切片机的效果:

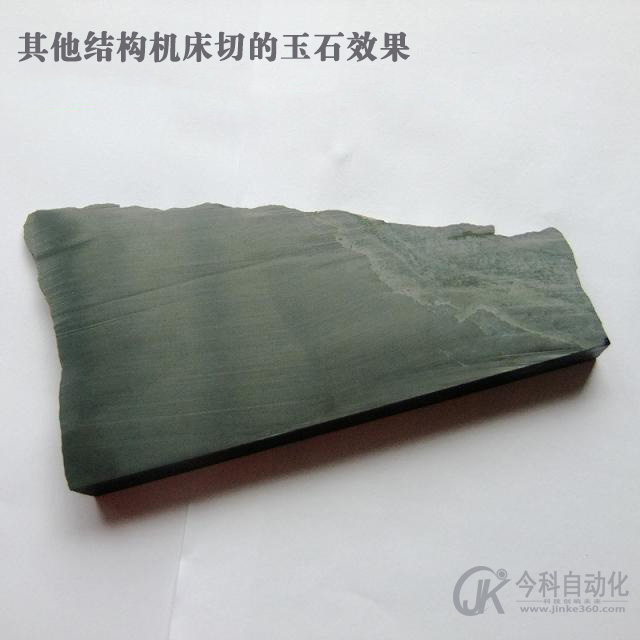

其他结构金刚线单线切片机切割玉石的效果,

切割速度为5500mm²/小时的效果。

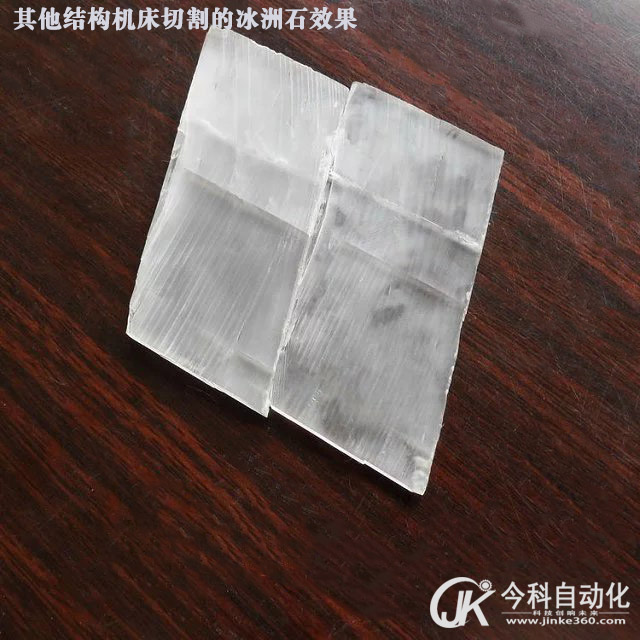

其他结构金刚线单线切片机切割冰洲石的效果

切割速度为30000mm²/小时

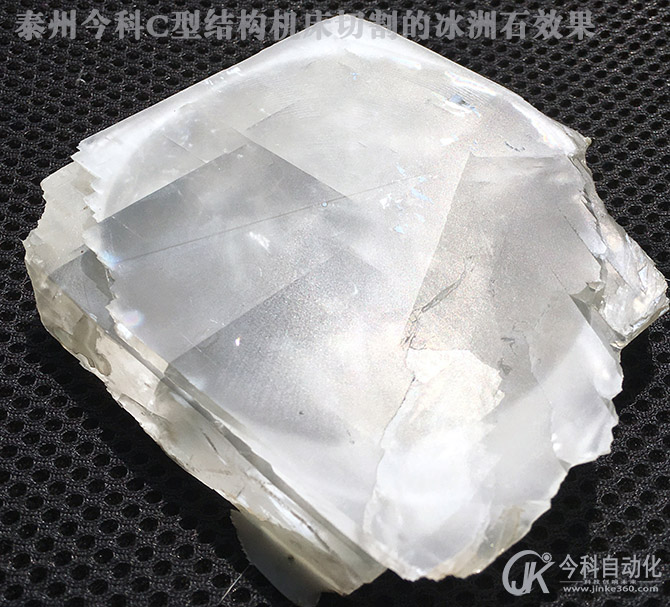

泰州今科C型金刚线单线切片机切割冰洲石的效果

切割速度为60000mm²/小时,是上面其他结构机床切割速度的两倍

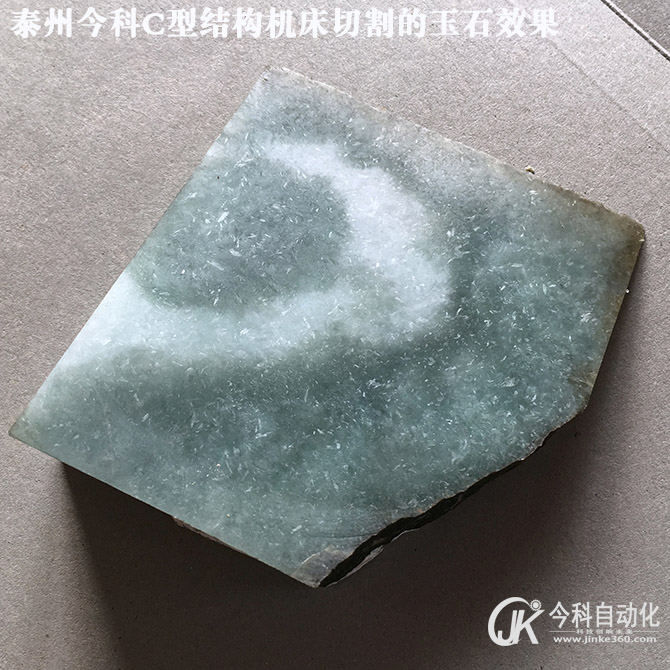

泰州今科C型金刚线切片机切割玉石的效果

切割速度为9000mm²/小时,比上面其他结构机床切割速度更快,切割质量更好。
