金刚石线切割机和电火花线切割机比较哪个好

浏览次数:1067次 发布日期:2019-01-03

金刚石线切割机和电火花线切割机比较哪个好?

       常常有客人问金刚石线切割机和电火花线切割机比较哪个好?金刚石线切割和线切割机是不是同一种设备等问题?

文/泰州今科自动化

 常常有客人问金刚石线切割机和电火花线切割机比较哪个好?金刚石线切割和线切割机是不是同一种设备等问题?

虽然听起来两种机床都是线切割设备,但是,两种线切割却是不一样的设备,一种是切韧性导电金属的叫电火花线切割机,一种是切所有脆性材料的叫金刚石线切割机。具体的来说,其实两种机床无法比较。因为它们不是一回事儿。用通俗的理解方式,简单来说,电火花线切割机是一根钢丝线通电之后,产生高温,这根钢线一直在往复高速运动,靠近这根高温的钢线周围,它的热量会把靠近钢丝线的金属融化掉,用这种方式来加工的,这根钢丝线加工时不用力,它是一种特殊的加工方式。而金刚石线是一根钢线上面电镀金刚石颗粒或微粉,钢线往复高速运动,与工件接触的地方会产生摩擦,用刚线把材料给磨掉的方式来加工,原理就跟锯一样,这种方式切脆性材料,不管它导电还是不导电,只要是脆性材料都可以加工,这根钢线在加工时需要用力,所以它是机械物理加工。

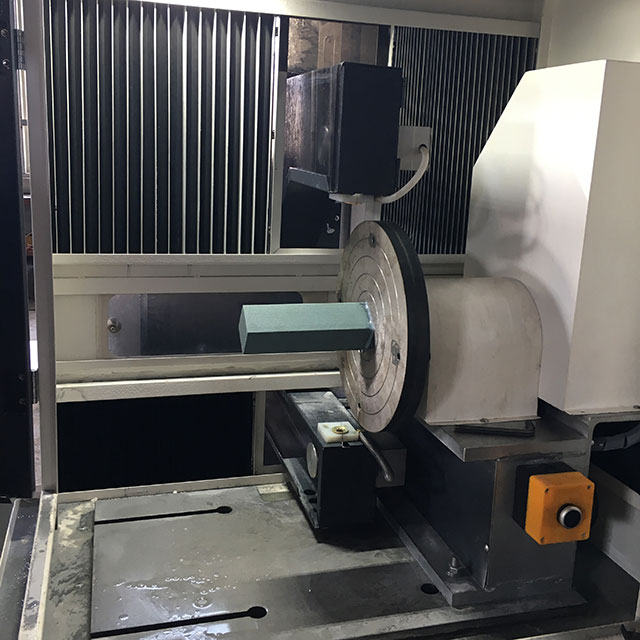

金刚石线切割机

金刚石线切割机

从另一个角度理解:电火花线切割机是属于特殊加工机床,它是使用一根金属丝放电产生高温,对工件进行腐蚀达到加工的目的。金刚石线切割机是属于刀具机床,它是一种物理切割的加工方式,是使用一根电镀有金刚石颗粒的金属丝,经过反复运行,与工件之间产生摩擦,达到加工的目的,如果见过木匠做木工的,就明白金刚石线切割机就是一种锯的方式,而电火花线切割机是高温融解的方式。

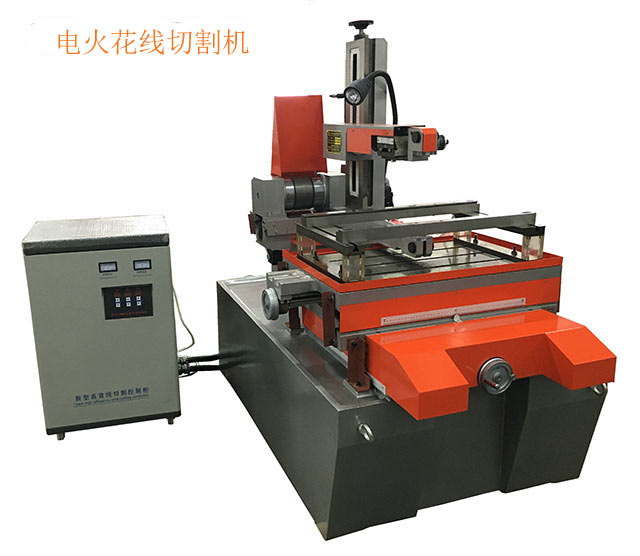

电火花线切割机

电火花线切割机

      两种机床对加工作用的对象也不同,金刚石线切割机适合所有脆性材料,包括能导电的、不能导电的和半导电的材料,只要低于金刚石硬度的材料都可以切,注意哦,这里说的是脆性材料,不太适合黏性的金属材料。电火花线切割机只适合导电的材料,最适合导电的金属材料。可以说两种线切割机床是不同的加工方式,加工的对象不一样,它们的关系其实是对彼此的补充。

     金属导电材料适合用电火花线切割机加工,各种脆性材料适合金刚石线切割机加工。金属材料有黏性,排屑困难,所以不适合用金刚石线切割机加工。

如果非要弄明白金刚石线切割机和电火花线切割机比较哪个好。这个只能用它们都可以加工的材料来比较看哪一种设备更适合这个材料。比如有些导电材料或者半导电材料,像导电陶瓷、石墨、太阳能硅片等,它们用金刚石线切割机和电火花线切割机都能加工。只有这两种机床都可以加工的材料才得出金刚石线切割机和电火花线切割机比较出哪个好的结果,其实,准确的应该说是哪一种加工方式更适合才对。导电陶瓷、石墨、太阳能硅片这些都属于脆性材料,用电火花线切割的方式效果就不如金刚石线切割机的加工效果了。但如果是切钛合金这样的黏性导电金属,则是电火花线切割机有优势。比如用金刚石线切割机切割直径为100mm钛合金圆柱,用电火花线切割机切割一片最慢2个小时,最快耗时1小时20分钟(80分钟),用金刚石线切割机切割一片耗时6~7个小时才切了一大半(PS:那个时候还没有用到旋转方式切)。这就表示电火花线切割机床切割钛合金圆柱,最慢2个小时可以切完;而用金刚石线切割机切割同样的钛合金圆柱体一刀则需要10~14个小时。这是用户无法接受的切割速度。而用户以前用锯条加工15分钟就可以切完一片了。

比如我们之前做过多晶硅的切割对比实验。

      电火花线切割机床切割多晶硅的加工效率为5000mm²/小时,用金刚石线切割机床切割多晶硅的加工效率达30000mm²/小时,金刚石线切割机的切割效率是电火花线切割机的切割效率好几倍关系。但切割效果却有很大差别。

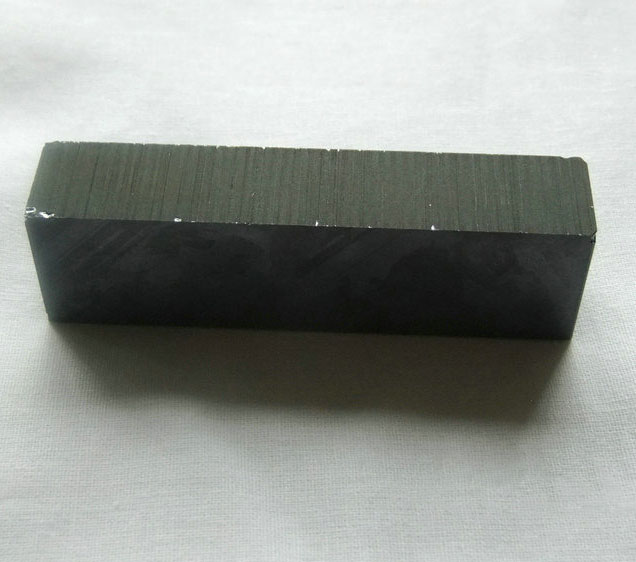

电火花线切割机切割的单晶硅

电火花线切割机切割的太阳能单晶硅

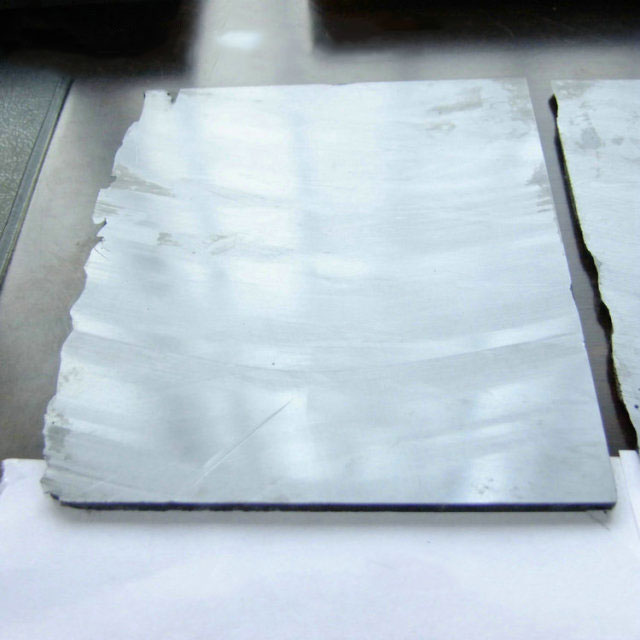

金刚石线切割机切割的硅片

金刚石线切割机切割的硅片

多晶硅片,耗时1个小时。效率达到18270mm²/小时。看不出线痕,摸起来很光滑,类似磨床磨出来的效果。

看完两种机床的介绍,估计大家对金刚石线切割机和电火花线切割机的特点有所了解了,那么,就不需要知道哪一种机床好,而是在加工的时候考虑哪一种切割方式更好吧。
