往复循环走丝和环形金刚石线切割机切形对比的不同点

浏览次数:3030次 发布日期:2019-07-15

 自从电镀环形金刚石线解决了焊接点的技术难题,环形金刚石线切割机便逐步代替了传统带锯床。同样切形状的金刚石线切割机,往复循环走丝结构和环形金刚石线切割机比较有什么不同点?

金刚石线切形机石墨切样

之前我们介绍过主要用于切片的环形线和往复走丝结构金刚石线切割机各自的优点和缺点了,不管是切片还是切形状,环形线金刚石线切割机某些方面的优势还是非常明显,比如它的加工速度还是会比往复循环走丝结构的金刚石线切割机速度快。甚至不比带锯床慢,难怪很多用户非常想买环形金刚石线切割机。但是往复循环走丝结构和环形线切形状对比,它们也是有各自的优势和不足。

金刚石线切割机切形状和切片的区别,切形状只有直切这一种加工工艺,切割速度一致的情况下对比加工件精度上来说,线径粗的质量会更好一些。环形线的线径在0.5~0.65mm之间,往复走丝结构金刚石线的线径在0.25~0.65mm。在线径这点,环形线的优势不明显,往复走丝结构金刚石切形机也可以选择与环形线一样的线径。

但是,同一种材料同一种金刚石线径切割速度一致的情况下,环形线切形机的切割质量却可能优于往复走丝结构金刚石线切形机。因为环形线切形机是单向循环不用换向,往复走丝结构却需要停顿换向,换向会有个几秒钟的停顿消除惯性再运行,换向时候的切缝就没有不换向的切缝重合得那么完美了。原因也是因为惯性,导轮在旋转时突然换向,会产生轻微的抖动。

上面看起来环形线的优势更明显,下面分析一下往复循环走丝和环形线的不同点。

  第一,对金刚石线的利用。往复走丝结构金刚石线切割机的金刚石线是一根单线,环形结构金刚石线是一个圆环。往复走丝结构的金刚石线切割机,只要贮丝筒能装得下足够长的金刚石线,可以切硬度较高的材料。而环形结构金刚石线的长度是有限制的,3~5米之间,即使环形线所有线都参与切割,但那也只有3~5米的长度。金刚石线切割机是物理切割方式,利用金刚石线切材料的同时材料也在磨损金刚石线,待加工时间长了,线被磨损或者拉伸过长会导致无法紧丝而产生松丝和抖丝(因为环形线切割机的整个运行距离是固定的),就必须换新的金刚石线了。如果切割硬度较高的材料,频繁换线,对工件的加工质量和精度都有很大的影响。

  第二,金刚石线的价格。环形线是由一根较长的钢丝线互相缠绕,最后在接头的地方焊接起来,打磨光滑之后再去电镀,才可能保证环形线的焊接点不会在加工过程中突然断裂而影响加工精度。成品环形线的长度要求误差不能太多。这就导致了环形线的制作成本较高,所以它的售价自然会高。

  第三,对材料的要求。前面说到环形线的总长度在3~5米之间,对切割材料的尺寸大小和硬脆程度都有一定限制。对材料要求尺寸不能太大,也不能太硬,否则会因为磨损过快无法保证金刚石线的使用寿命。相对环形线结构来说,往复循环走丝对材料的要求就宽泛多了。

  第四,切割细节。往复循环走丝结构金刚石线切形机可使用0.25~0.35mm线径的金刚石线,切缝小,能切割出更多细节,比如内转角。

 第五,取芯的切割。环形线切形机无法取芯切割,往复循环走丝的金刚石线是可以穿丝取芯切割的。这一点是环形线和往复循环走丝最大的不同。

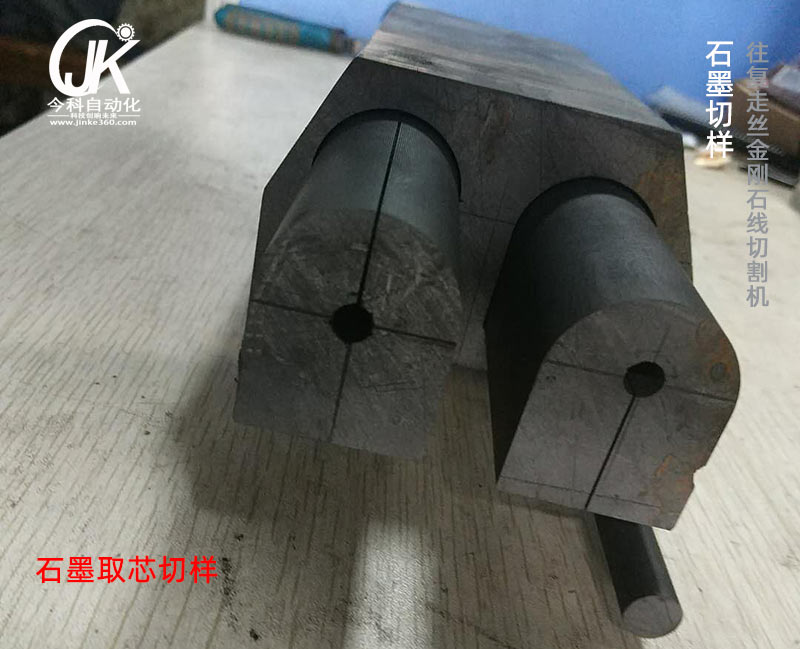

往复循环走丝结构金刚石线切割机床可取芯切割

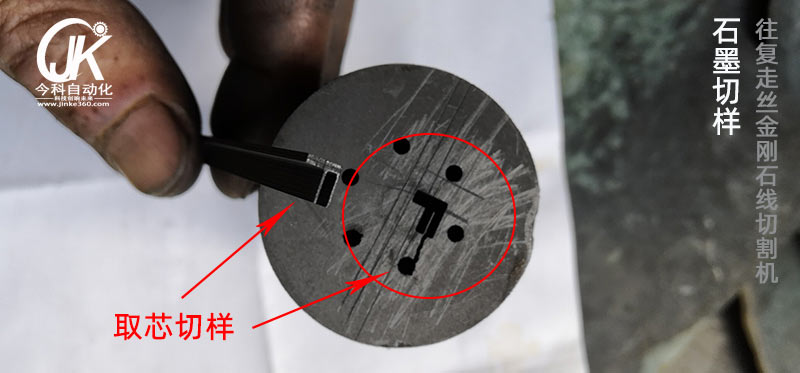

往复循环走丝结构金刚石线切割机床可取芯切割,环形线切割机不可以取芯

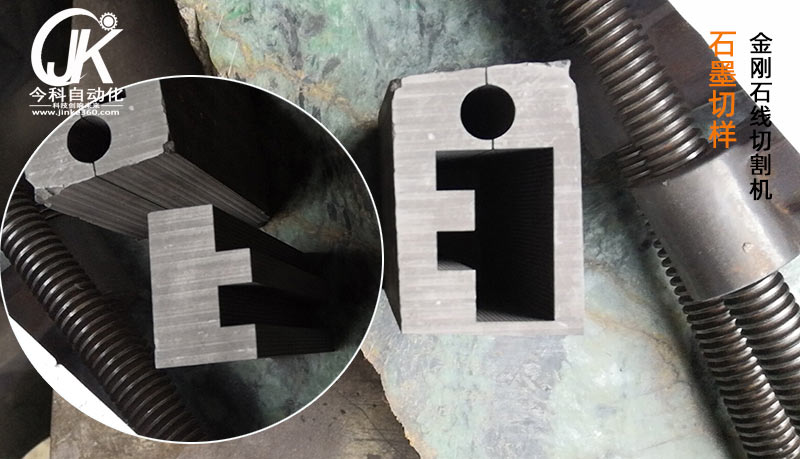

往复循环走丝金刚石线切割机和环形金刚石线切割机都可以从外围切割

往复循环走丝金刚石线切割机和环形金刚石线切割机都可以从外围切形

以上是泰州今科技术有限公司为您分析的往复循环走丝和环形金刚石线切割机切形对比的不同点总结报告,暂时总结出这么几点。供您参考选择。
