金刚石线切割为什么要加补偿

浏览次数:445次 发布日期:2022-04-27

金刚石线切割/金刚石线补偿/泰州今科自动化/泰州今科技术

关于操作金刚石线切割机切形机,有朋友可能想了解一下导入CAD图纸之后是不是就可以直接切割了呢?其实不然,在金刚石线切割切形时导入CAD图纸之后,还需要对切割图进行几个重要参数调整,如工件的切割尺寸、机器的切割速度、清角时间、金刚石线速度、金刚石线补偿等,尝试多次试切并不断调整切割参数才可以达到需要的效果。我们这里主要说说金刚石线加补偿。

以石墨为例,下图为需要切割的效果。

金刚石线切割为什么要加补偿

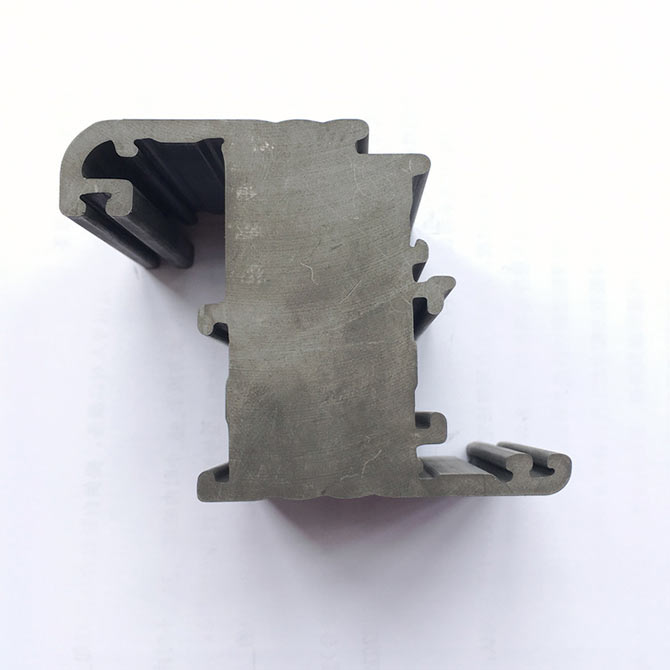

客户寄来的样品

加工图纸

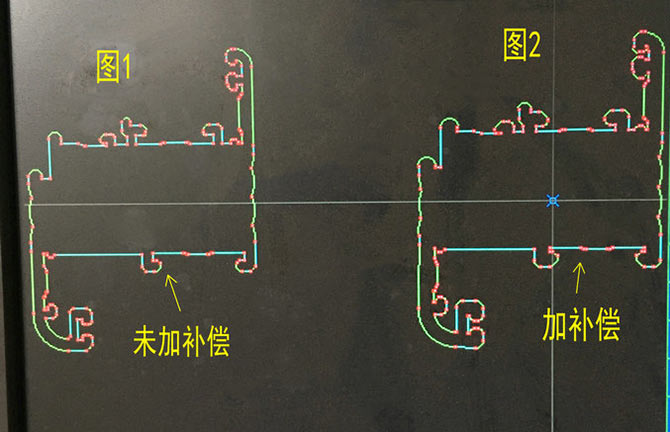

导入机器的加工图纸

导入机器的图纸是没有加补偿的,图纸导入到机器之后,需要根据材料的脆硬程度、金刚石线规格等实际情况在机器的控制面板里面修改切割图纸。加上金刚石切割线的线径或者半径,这就是加金刚石线补偿。

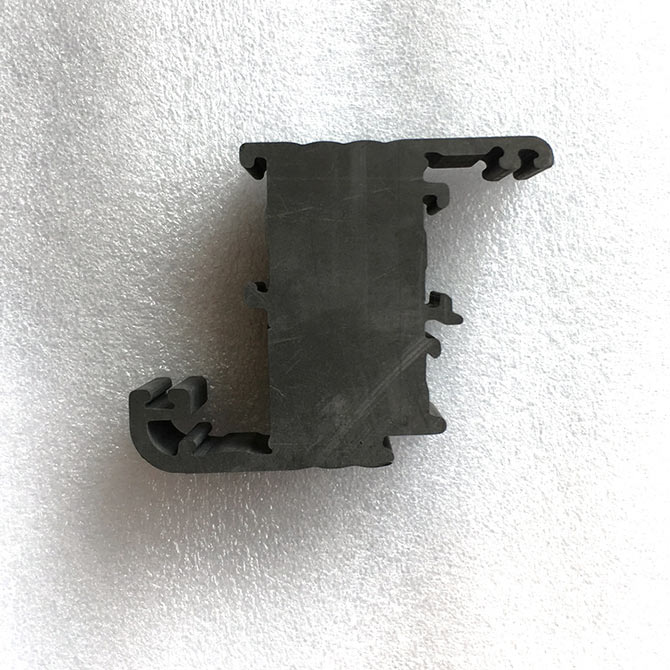

未加金刚石线补偿

未加金刚石线补偿切割出来的样品

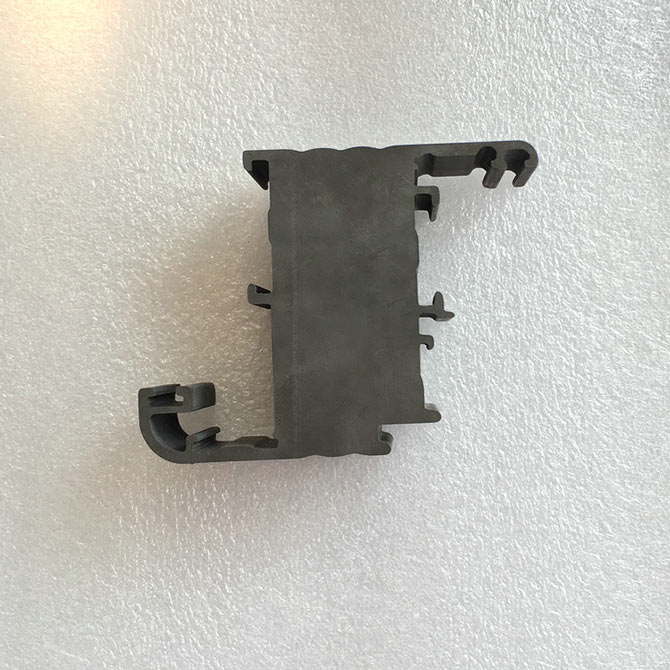

加金刚石线补偿切割的

加补偿之后切割的样品

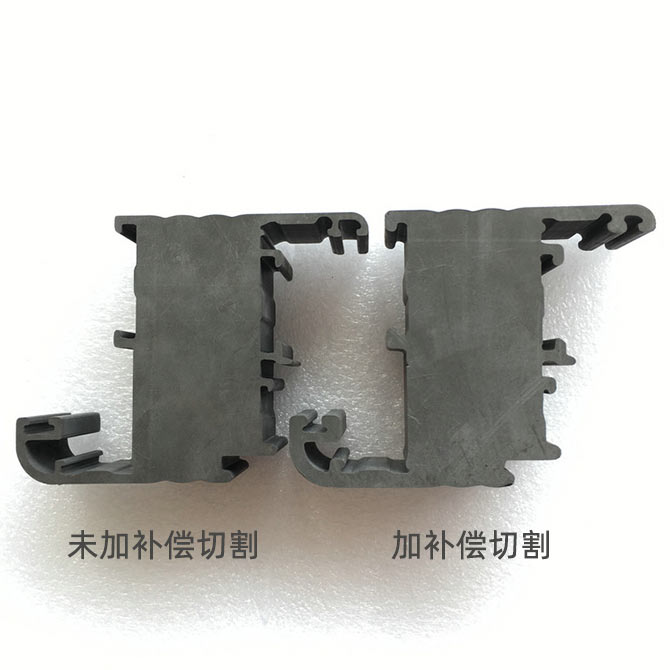

未加补偿切割和加补偿切割对比

左边未加补偿切割和右边加补偿切割对比
