泰州今科金刚石线切割机选购指南

浏览次数:310次 发布日期:2022-07-14

泰州今科自动化技术_

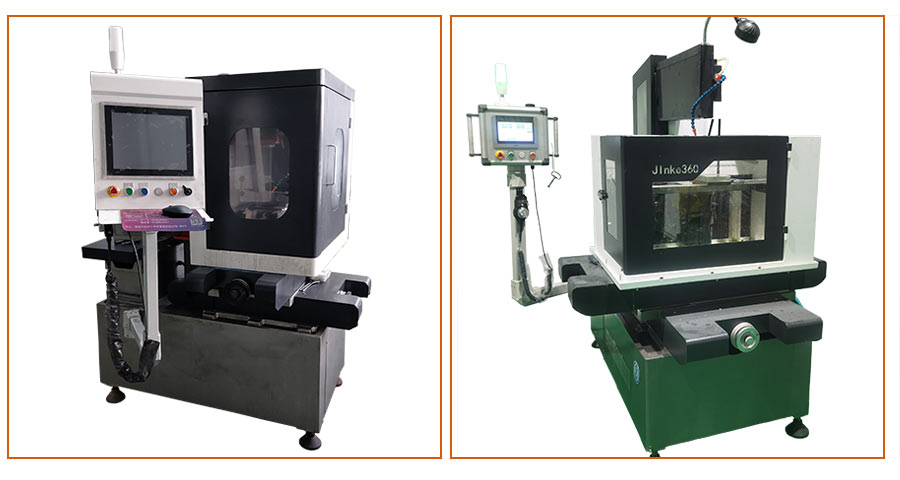

往复循环走丝结构                                                    环形线切割


泰州今科金刚石线切割机根据金刚石线区分为往复循环走丝环形线两种,结构有:立式结构、卧式结构、龙门结构三种工业用落地式结构,亦可根据用户需要设计台式。

购买前,须知金刚石线切割机为脆性材料切割机,理论上来讲,是以线切割方式加工任何硬度低于金刚石的脆性材料,包括导电、半导电和不导电的脆性材料在内。这里强调一下,是切割脆性材料,金属和塑料这样具有韧性的材料不在内。

咨询时需要确认用户需要切割的材料硬度和切割要求,是需要切割速度还是切割质量,还有就是心理价位。毕竟,一分价格一分货,大家都不要讨论了半天却是在浪费别人的时间,我们也不屑去揭露行业内幕什么的踩低别人抬高我们自己。

今天,快速介绍一下泰州今科金刚石线切割机。

往复循环走丝

切割线径0.1~0.45mm之间,0.37mm能满足大多数切割要求,有立式、卧式、龙门结构。切割方式有横切、竖切。小型号为单丝筒结构,大型号可做成单丝筒,也可以是双丝筒。小型号的切割高度是固定的,大型号可以做成可调节切割厚度的。

往复循环走丝的优点是切割硬度范围大、切缝小、综合加工成本低、可取芯切。缺点是切割速度慢,切割精度和光洁度需要切割速度来决定。

环形线切割

环形线的切割线径一般用0.65mm可以满足大多数切割要求,粗的可以做到3mm线径。环形线为单向循环切割,它的切割速度快,切割精度和光洁度比往复循环走丝结构相同切割速度情况下要好得多。环形线切割可以是立式、卧式结构,切割方向也可以是横切和竖切,小型号的切割高度为固定的,大型号同样可以做成线架可调节切割厚度。

环形线的优点就是切割速度快,切割面粗糙度好,加工精度高。由于环形线的特点,它不能取芯切割。由于环形线的长度限制,它也不能切割硬度太高的材料,莫氏硬度高于7以上的建议选择往复循环走丝切割。

切形或切片

往复循环走丝和环形线切割都可以做成切形机,现在我们的数控切形系统升级可以做成切形切片双系统,切形机的设计为立式竖切方式,便于排屑。立式结构可以是切片机也可以是切形机,卧式结构只是切片机。

切片机的系统操作简单,切割方式可以是立式竖切、卧式横切、卧式从上往下切。

立式竖切:从工件的侧面任意点竖着进刀,往复线可从工件中间穿孔,环形线只能从外围进刀。系统可设置切割完退回重新进刀切,也可以切割完移动切割厚度再切回来。

卧式横切:从工件的外围横着进刀。系统可设置成切割完退回重新进刀切,也可以切割完移动切割厚度再切回来。

龙门结构的卧式结构从上往下切割,只可用于切片。

总结:

立式结构:切片机、切形机、切形切片一体机(往复循环走丝和环形线切皆可)

卧式结构:切片机(C型往复循环走丝、卧式切割、环形线切、龙门结构皆可)

切割速度:往复循环走丝切割速度慢,环形线切割机速度快

切割硬度:往复循环走丝切割范围大,环形线切割硬度小

是否取芯:往复循环走丝可取芯,环形线不能取芯

其他方面:选择自动上料台,选择干切或湿切,切片可选择旋转切割工艺,切片可选择金刚石线摆动切割工艺

钣金选择:开放式、半封闭式和全封闭钣金护罩
