石墨用什么线切割机好

浏览次数:1184次 发布日期:2023-05-27

石墨用什么线切割机好呢?

石墨用什么线切割机好

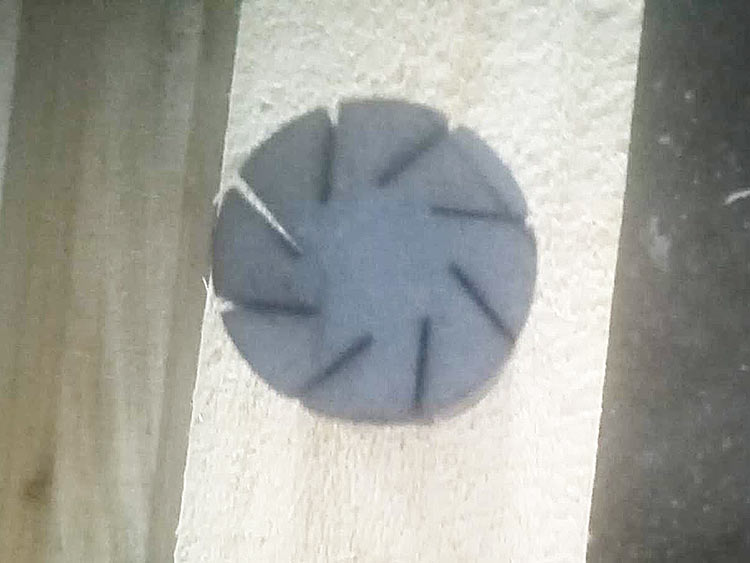

图1 石墨异形切割

泰州今科技术_

石墨作为一个导电脆性材料,具有耐高温性强、导电性高、导热性稳定、润滑性好、化学稳定性好、可塑性高、抗热震性强等优点,用途广泛,需求量也越来越多。因此,对石墨的加工需求就越来越高了。

  石墨线切割机的进步过程:电火花线切割机→金刚石线上下往复切割机→金刚石线往复循环走丝切割机→金刚石线环形线切割机。

  严格讲,石墨线切割机就是从电火花线切割到金刚石线切割的过程。

一开始,是用电火花线切割机来切割石墨。由于石墨的特性,电火花线切割方式不能满足石墨的加工需求。有两个原因:

1、由于石墨的特性,石墨的耐高温性、导电性、导热性和稳定性都很强,超过了金属。即使被电极丝的高温腐蚀下来,粉末也是具有导电性,容易引起机床短路,导致机床停止工作。

2、由于石墨的物理成分含有杂质,这些杂质并不能被电极丝的高温熔化,所以会堵塞电极丝的运行线路,纯度越低的石墨杂质越多就越难用电火花线切割方式来加工了。

那石墨用什么线切割呢?实际上,我老板刚开始研发金刚石线切割机的目的就是为了切石墨,发展到后来脆性材料全部使用金刚石线切割机来切也是可以的。

金刚石线切割机床的切割方式是物理切割方式,不需要放电,只要排屑通畅,切割石墨这种导电材料比电火花线切割方式要顺利很多,切割准确,切面光滑无毛刺,工件不变形,而且表面质量好。所以,现在切石墨大多数用户都是采用金刚石线切割机。

之前,因为环形线的技术不成熟,市场上金刚石线切割机主流结构只有往复循环走丝结构和上下往复运动结构两种。后来环形线的技术日渐成熟,现在金刚石线切割机大家族就增加了环形线结构。

1、往复循环走丝结构为开放式长线(金刚石线径0.2~0.45mm,从几十米到几万米不等),通过金刚石线的往复循环运动和待切割材料的相互摩擦作用进行切割。

图2 往复循环走丝结构金刚石线切形机切形机

图2 往复循环走丝结构金刚石线切形机


2、上下往复运动结构为开放式短线(金刚石线径0.5~2.0mm,从几十厘米到2米之间),通过金刚石线上下往复运动和切割材料进行切割。

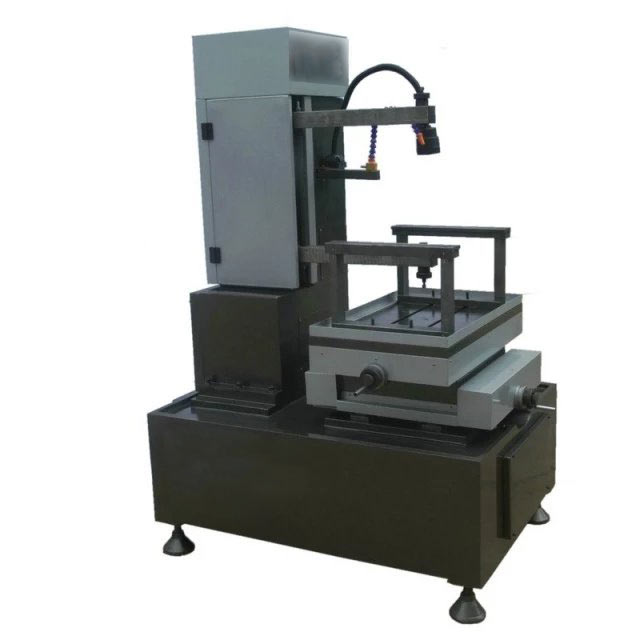

图3 上下往复运动结构金刚石线切割机

图3 上下往复运动结构金刚石线切割机


3、环形线结构是使用闭合的环形金刚石线(线径0.65~0.9mm,长度从三五米到十几米之间)做高速单向循环运动,对材料进行切割。

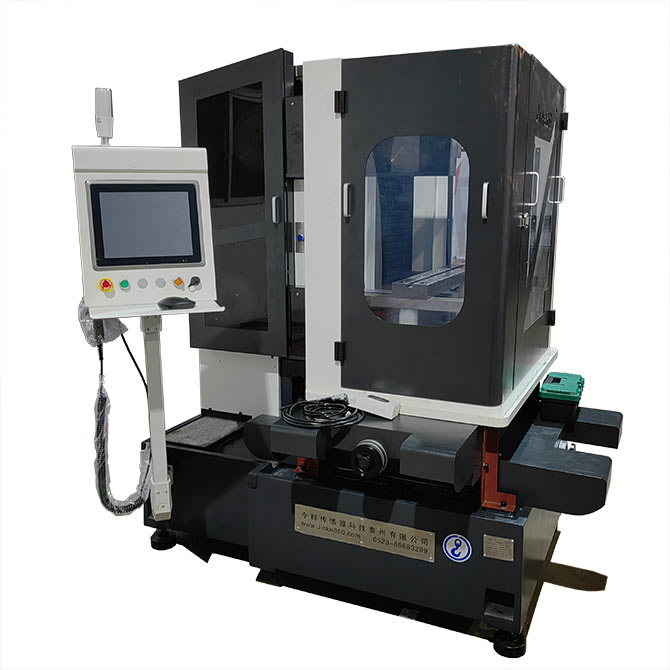

图4 立式环形线结构金刚石线切割机

图4 立式环形线结构金刚石线切割机

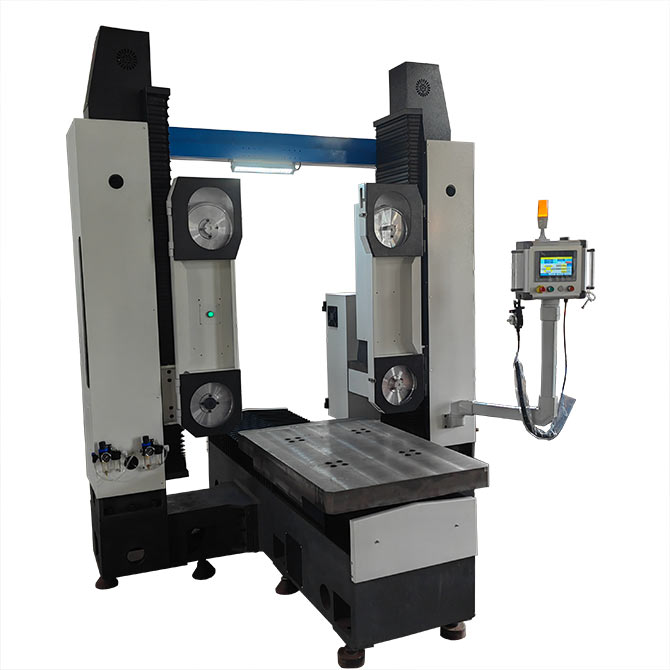

图5 卧式环形线金刚石线切割机

图5 卧式环形线金刚石线切割机

石墨用什么线切割机好?我们的建议如下:

切割石墨形状,只要不取芯切,建议使用环形线切割机。立式结构和卧式结构都可以做。我公司一个客户之前购买的同行一家上下循环切割结构的金刚石线切割机,切割一个铝型材石墨模具需要四个半小时,因为效率低,就买了6台设备。后来看到我的微信朋友圈,得知我公司环形线切割机的效率,就想把他那6台设备改造成环形线切割机。先拉了一台设备过来改造成环形线切割机,结果自然非常满意,平均一个工件切下来,每个工件不超过半小时。这效率,大大高过了往复循环走丝和上下往复运动结构啊。

如必须要取芯切,就选往复循环走丝结构吧,不过它的缺点就是速度慢,可也比电火花线切割机快太多了。

如只需切片,强烈推荐环形线切割机了。卧式结构,1200×1200mm的石墨,切一片进给速度1mm/s,切割精度可达0.3mm。

我公司主要产品就是往复循环走丝和环形线两种结构,一个是可以取芯的往复循环走丝结构,一个是高速但不能取芯切的环形线结构,淘汰了效率不高的上下往复运动结构。主攻二维直体异形切割和切片两个功能。优化智能数控系统,比如增加生产中心平台监控功能、增加自动上料功能、增加旋转台、数控系统连接物联网可手机操控等。

最后,大家如有需要,可直接联系我们。
