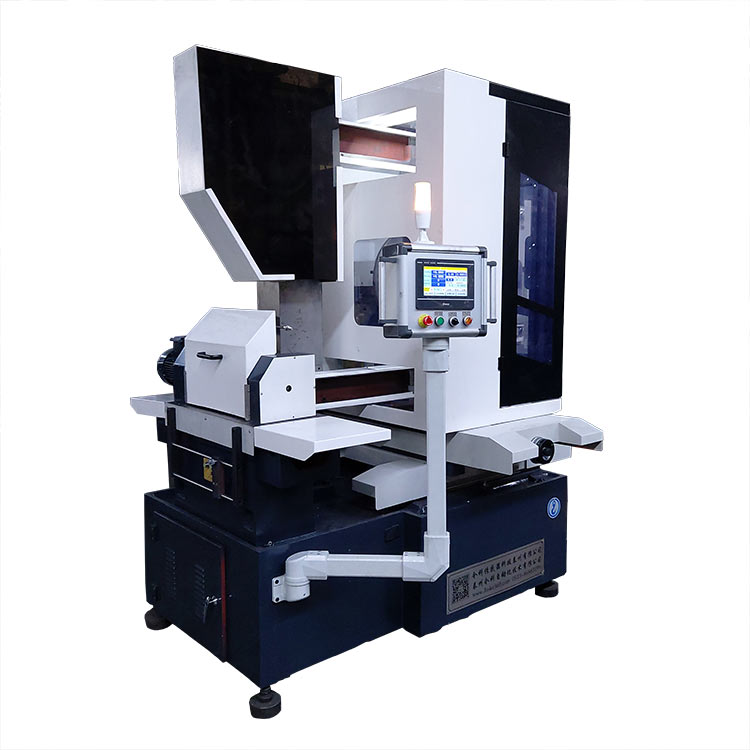

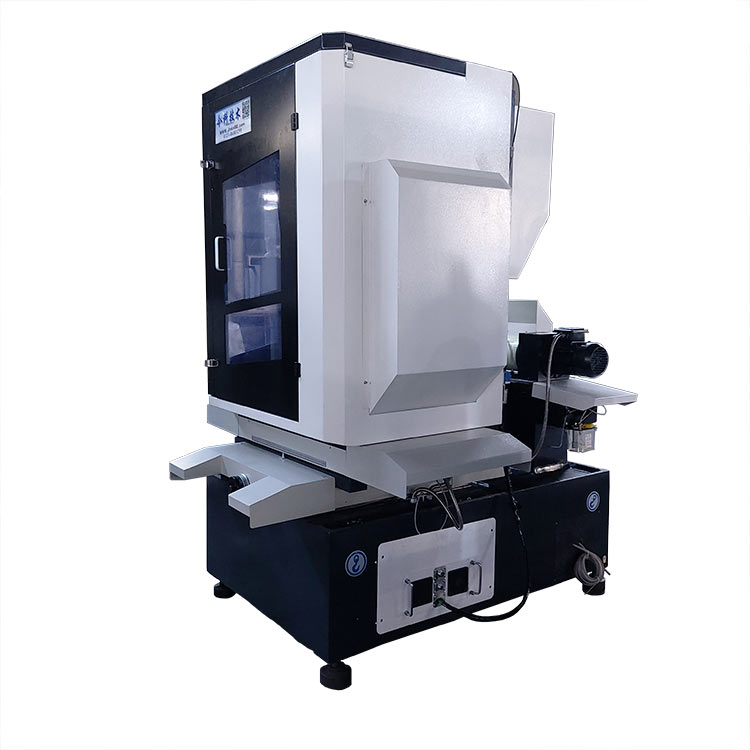

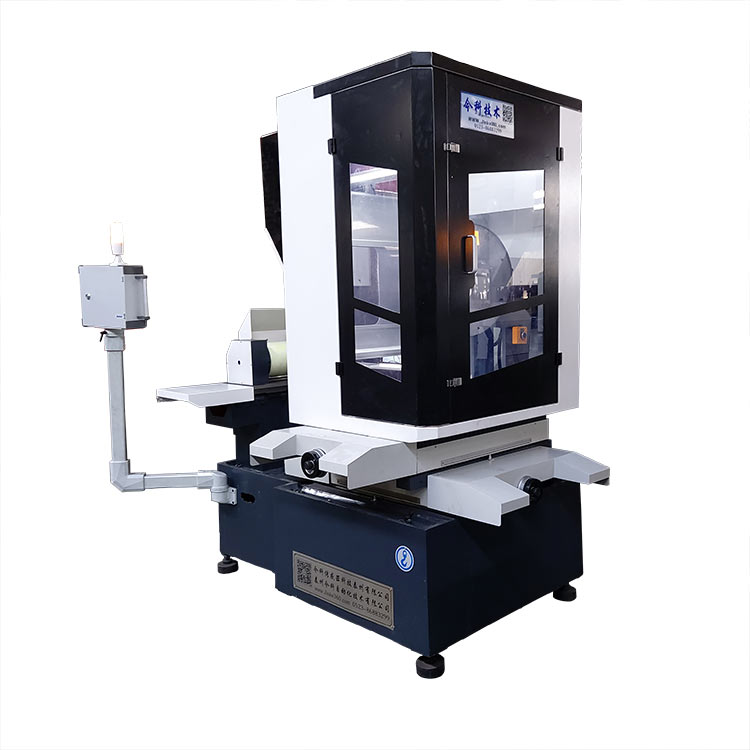

高速全自动金刚石线切割机GKCT4020P1

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
高速全自动金刚石线切割机GKCT4020P1,切割尺寸为φ400×200mm,恒张力切割,切割速度是以往的2.5倍。
咨询热线:
订购流程:

高速全自动金刚石线切割机GKCT4020P1

高速全自动金刚石线切割机GKCT4020P1

“GKCT4020P1型”型号的意思:“G”表示线切割机,“K”表示数控,“C”表示C型结构,“T”表示贴盘工作台,“4020”表示贴盘直径40cm切割厚度20cm,同时也表示切割尺寸范围φ400×L200mm,“P”表示切片机的意思,“1”表示单线切割机。

本机为立式金刚石线切割机床,物理加工方式,恒张力切割,智能控制系统,高速金刚石线切割机。小型号机床。


适用范围

本机床属于物理加工方式,广泛用于各类导电、半导电和不导电的脆性材料的切割加工,如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石玛瑙等等,只要硬度小于金刚石(莫氏硬度十)的脆性材料均在切割加工范围内。


机床的性能、主要用途

GKCT4020P1型金刚石线切割机加工范围φ400×L200mm,是本公司型号(最)小的一款金刚石线切割机。本机床使用金刚石线做往复循环走丝运动,弩形线架结构使金刚石线运行平稳不抖丝,高精度旋转工作台,并配有金刚石线弯曲度检测装置,保持恒张力切割。机床主体部件均采用传统铸件,经人工时效处理,人工铲刮修整,确保机床长期不变形。机械部分采用半自动加油泵,拖板采用精密导轨,精密滚珠丝杆传动,提高机床精度,主要部件采用进口精密轴承。自主研发的金刚石线切割专用智能控制系统,PLC触摸屏操作,环保外壳护罩。本机具有自动上丝、高速切割、切面表面质量像磨床效果、安全高效、操作简单等优点。

本款C型金刚石线切割机主要用于脆性材料切片加工。


机床的特点:

1. C型设计

本款金刚石线切割机优选采用C型悬臂式结构,人机接近性好,顶盖和切割台前面、侧面的门可以打开,可切割比切割工作台稍大尺寸,克服了其他结构对毛坯材料尺寸限制等缺点。

2. 主体采用传统铸件

机床的稳定性好,是机床精度的保障。床身与主体部件均采用传统铸件浇铸,加厚床身,经人工时效处理,人工铲刮修整,确保机床的刚性和精度的长期稳定,稳定性高于钢结构和铝合金结构的机床

3. 升级弩形线架

线架升级为弩形线架结构,张力更大,使切割过程中不需用辅助紧丝措施,金刚石线运行平稳不抖丝,始终保持恒张力状态,提升加工质量。此结构使机床结构更紧凑,金刚石线运行路线更短,提高了金刚石线的利用率,同时延长了金刚石线使用寿命。加长加大的丝筒,能容下更多金刚石线,延长了切割时长并减少换线次数。(升级前的丝筒装线径0.37mm金刚石线220米,连续切割翡翠24小时金刚石线磨损报废,升级后的丝筒装线径0.37mm金刚石线360米,连续切割翡翠48小时金刚石线才磨损报废。)

4. 金刚石线弯曲度检测装置

加工时,金刚石弯曲度越小,切割质量就越好。本机的工作台安装有金刚石线弯曲度检测装置,把金刚石线弯曲度控制在合理范围内,保证了切割质量,操作更省心。

5. 能耗低

本机床有丝筒、X轴、Y轴、旋转轴和水泵5个电机,总功率不足2KW,消耗功率在1.5KW以内,其他工具机床动则十几KW的消耗。

6. 切割速度快

它比同类数控机床切割速度更快。切割翡翠可达到每小时30000-33333平方毫米的加工效率,同类数控机床的加工速度是0.0002mm/s,合成小时今科微切控制系统的切割速度就是5500平方毫米/小时。(根据材料的硬脆度具体情况,切割速度可调整上限。)

7. 更智能、易操作

专门针对脆性材料设计的切割控制系统,更智能,使操作更简单更易学。本机的控制系统采用嵌入式控制系统,是标准的工业电脑,比传统个人电脑更具备高可靠性,抗干扰能力强,功能强大,能适应于恶劣的工业环境。控制系统程序由我公司自主开发,集成了最新的切割算法,在切割过程中CPU根据切割材料的形状和实时位移实时计算进给量,我们的切割参数只需设置切割效率(单位:平方毫米每小时)这一参数,在加工过程中可随时调整切割速度,控制系统会自动调整进给速度。加倍易学,比传统的控制系统只能设置切割速度(单位:毫米每秒)更科学,更人性化。

今科微切控制系统会根据市场进步不间断升级,越来越智能,傻瓜式操作方法,不需要操作人员有一定数控操作基础,只要能识字就能很快学会操作。

8. 一体化设计

机床电柜一体化设计,节省占地面积。

9. 增加故障报警自诊断功能

这款C型金刚石线切割机控制系统附加的智能功能:故障报警自诊断功能,帮助客户轻松解决使用过程中遇到问题。

10. 工作台加装顶盖设计

工作台封闭设计,减少环境污染,保持场地清洁。在保证不影响上下装夹材料的便利性的前提下,解决切割液不外溅,使雾化的切削液在设备内循环利用,在有效节省切削液的同时,让您的工作环境更干净,更舒适。

11. 旋转切割工艺

高精度旋转工作台可实现360°旋转切割、与金刚石线往复同步逆向旋转切割、角度摆动切割三种加工工艺,边切割边修磨,以切带磨,提升加工质量。


产品细节

金刚石线切割机细节/油泵

金刚石线切割机细节/机床铭牌

金刚石线切割机细节/电气控制柜位置

金刚石线切割机细节/机床内部接线

金刚石线切割机细节/丝筒限位

金刚石线切割机细节/上丝器套装

金刚石线切割机细节/显示屏背面

金刚石线切割机细节/转台背面

金刚石线切割机细节/油水分离器

金刚石线切割机细节/高精度转台



定制选择

默认数控系统切一个产品规格。可定制选择在一个工件上切割2个到3个产品规格,比如在同一个工件上切一个厚度为2mm的3片、切3mm的5片。

单规格切割参数加工界面多规格参数设定加工界面


产品身份证

今科承包商准入管理系统是一套基于产品上的二维码标识来对产品进行追溯、验证、管理的互联网信息管理系统。通过用手机扫描产品上的二维码即可查询到产品的出厂、性能、操作说明、常见故障等内容,方便产品使用者及时掌握产品的相关信息,更好、更规范的用好产品,提升企业生产效率。

今科每台机床都会有这样一个二维码产品身份证。

今科机床身份证明

机床ID二维码扫描

高速全自动金刚石线切割机GKCT4020P1介绍


高速全自动金刚石线切割机GKCT4020P1参数


机床参数

机床类型

单线金刚石线切割机,全自动金刚石线切割机,立式金刚石线切割机,往复运动走丝金刚石线切割机,一体式金刚石线切割机,落地式金刚石线切割机,切片用金刚石线切割机,C型金刚石线切割机,小型金刚石线切割机

产品定位

经济型商用、家用、实验室用

机床型号

GKCT4020P1

工作台行程X×Y

320×400mm

Z轴(旋转轴)

贴盘直径D:400mm

最大切割尺寸

Φ400mm×200mm

线架间距

550mm

切割线条数

1

张丝机构

弩形张丝

金刚石线直径

0.2~0.4mm

切片厚度最小

小于1mm(直径为200mm时)

辅助功能

上丝套装、紧丝器

加工件重量范围

≤50kg

走丝速度

最大13m/s

张力波动

50g

储丝量范围

360米(线径0.37mm)

切割方式

竖切、旋转切

外形尺寸

长宽高1500×1050×1950mm


系统参数

控制系统

今科(微切系统)V2018.7

功能

急停、暂停、直线切、旋转切、自动检测等

切割速度范围

0~99999²mm/小时(可根据材料具体情况调节上限)

进给速度范围

0.0001mm/s~1mm/s (可根据材料具体情况调节上限)

转台速度

0~240

工作台转动方式

连续旋转

D轴角度

0~360

辊筒频率HZ

0~50

往返次数

1.36次/min

转动角度

0~360度

转动速度

0~200

换向时间

0~3秒

智能功能

自动诊断报警功能、自动计算切割时长、实时位移实时计算进给量


耗材

消耗品

电镀金刚石线

配件

聚氨酯导线轮





易损件

易损件明细

导轮

轴承





其它参数

显示屏

中文显示PLC触摸显示屏

机床消耗总功率

1.6kW

产品重量

1000kg

电源电压

单相AC220V

压缩空气压力

0.7MPa

油水分离器

自动排水

张力

0.3Mpa~0.4Mpa

环境参数

工作温度:12-30℃,工作湿度:20-60%


附件

标准配件

1、张紧轮   1个

2、导向轮3个

3、十字夹具  1套

4、水泵   1个

5、水箱 1个

6、上丝装置

可选赠送配件

1、金刚石线

2、静音无油空气压缩机

我公司产品不定期更新,产品参数与实际可能略有差异,仅供参考,网上有些没能及时更新,敬请以实际沟通为准。





CMC40型金刚石线切割机 卡盘切割款 全自动金刚线切割机


保修信息

保修政策

全国联保,享受三包服务

质保时间

1

质保备注

1年有限现场保修3个工作日

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00节假日休息

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。


CMC40型金刚石线切割机 卡盘切割款 全自动金刚线切割机

切样图片


01

翡翠切样

切割速度9000mm²/小时




02

炭纤维切样

直切




03

翡翠直径456mm

切割时间为13小时

金刚石线径0.37mm




04

玉石切样

切割速度12000mm²/小时




05

客户的翡翠切样
