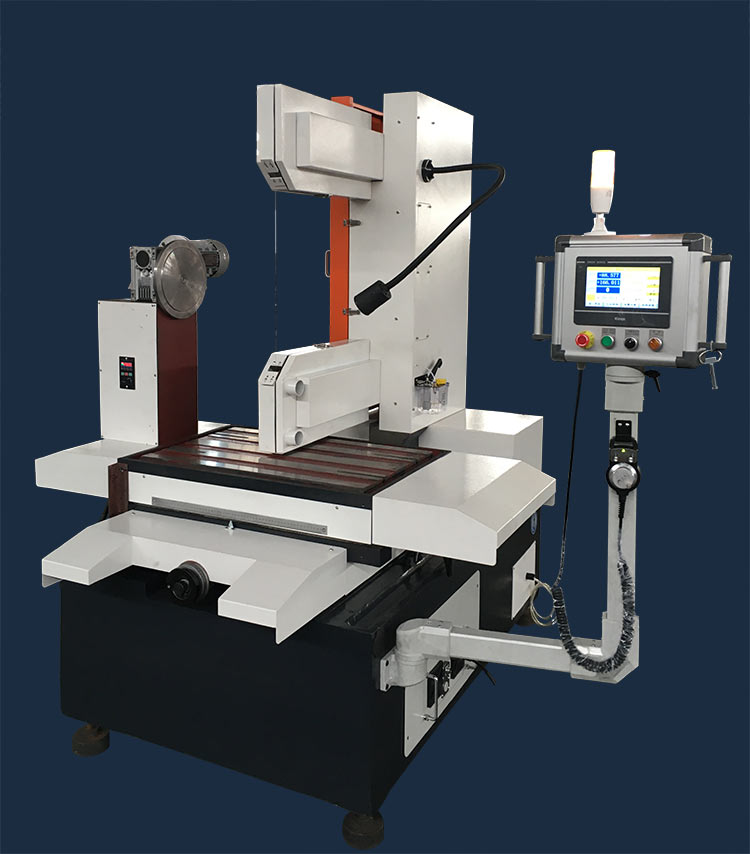

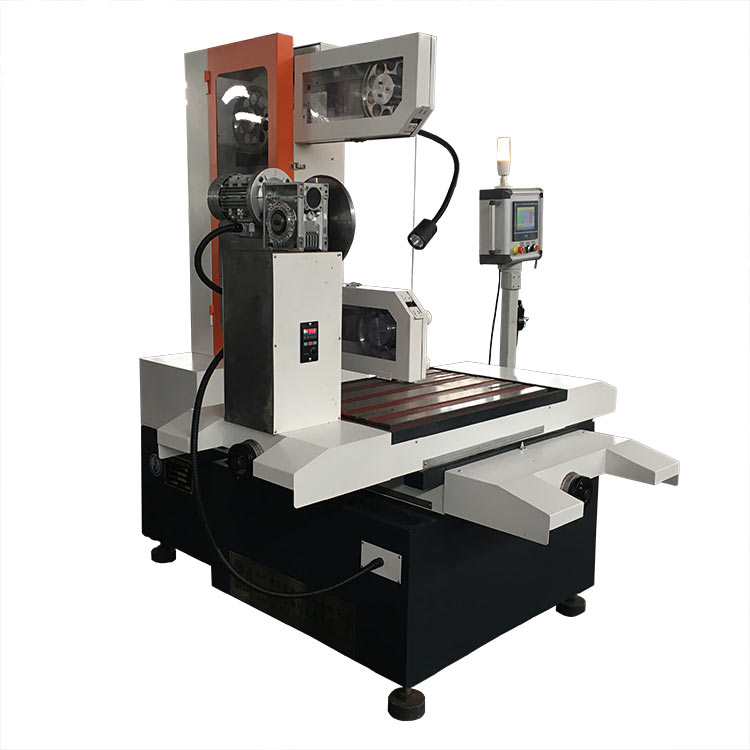

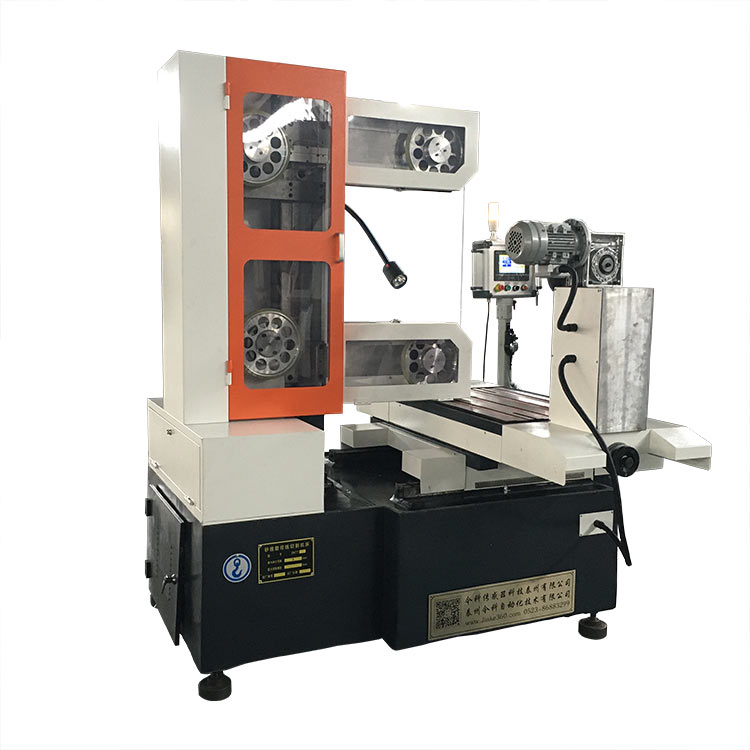

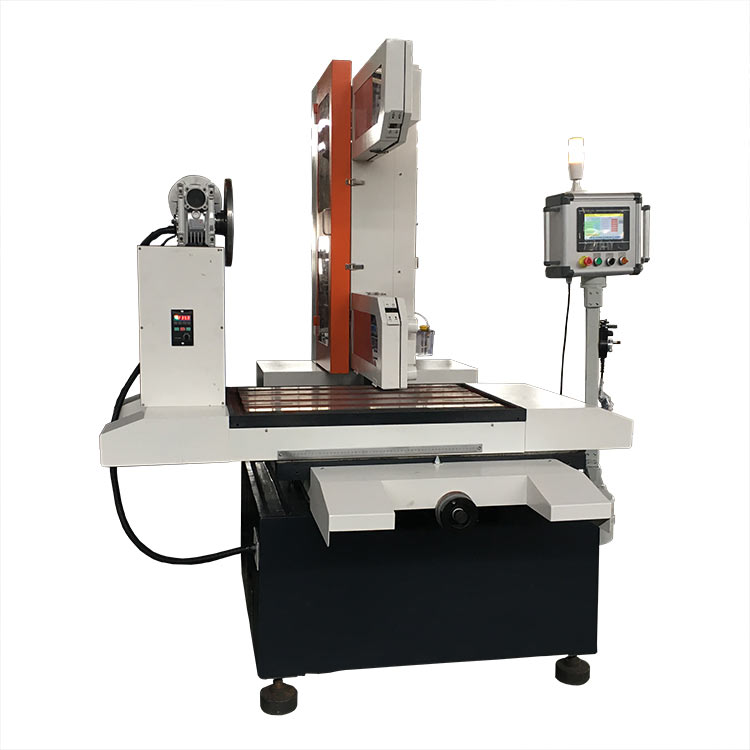

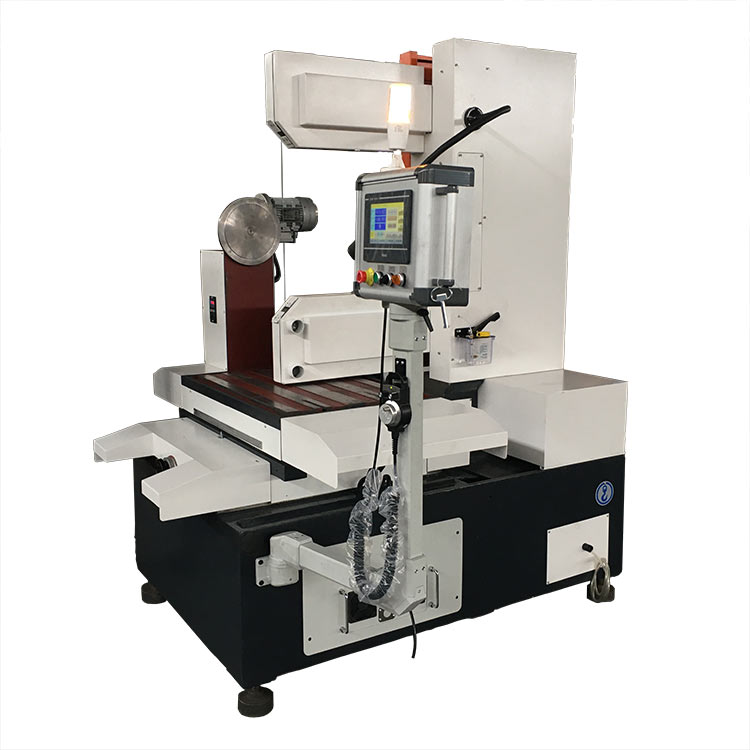

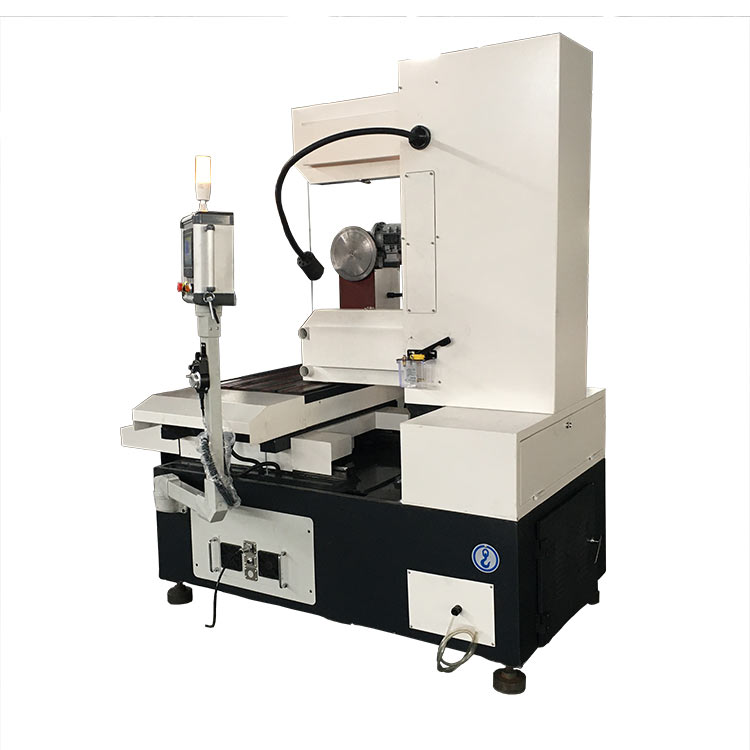

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机

产品价格:
¥电议或面议
产       地:
江苏省泰州市
产品摘要:
GKO4550P型金刚石线切割机,是本公司环形金刚石线切割机切片设备。本机切割平台XY轴运动切割,X轴做前后移动切割,Y轴左右移动对应切割厚度,切割线速度48m/s。
咨询热线:
订购流程:

JINKE环形金刚石线切片系列

               泰州今科自动化技术研发生产



今科微切系统丨7mm/s进给速度丨48m/s线速

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机

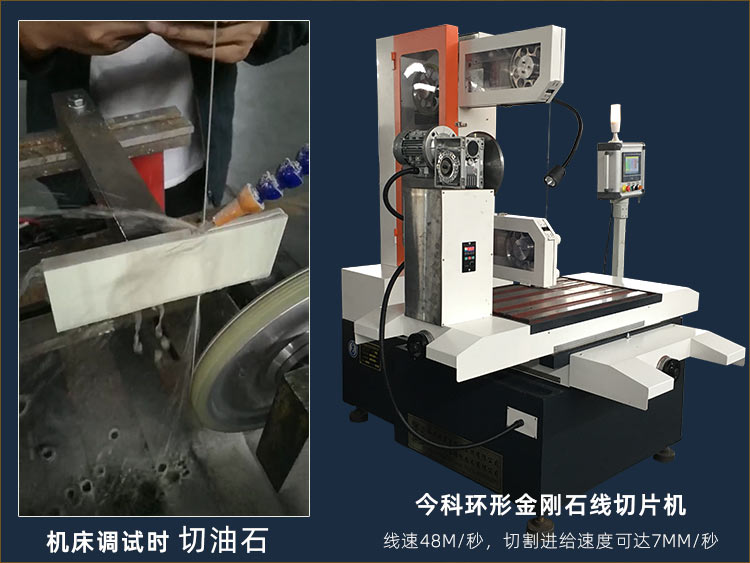

高速高效 突破自我

突破2mm/s的进给速度,达到7mm/s,丝毫不抖

48m/s的线速,更快。整机低于1.5kw消耗功率。

JINKE GKO4550P,能耗低,高速高效高精度

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机

加厚床身,杜绝偷工减料

床身是整个机床精度的基础保证,床身厚度、加强筋满足了高精度机床的要求,

机床才稳定,长期使用才不会变形。

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机

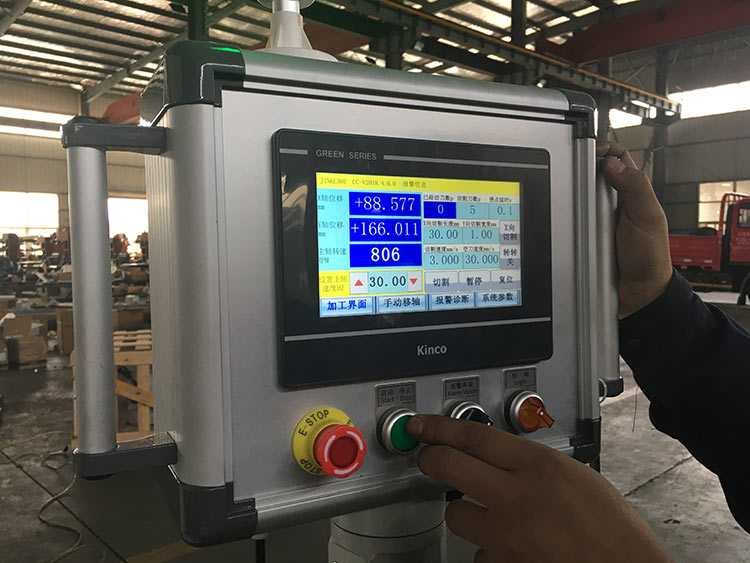

人性化智能微切控制系统

泰州今科微切控制系统是通过人机与可编程控制器结合,取代传统线切割笨重个人电脑加板卡控制,提高了产品的稳定性、可靠性、实用性更强,维护方便。

   控制系统程序由我公司自主开发,集成了zui新的切割算法,

在切割过程中CPU根据切割材料的形状和实时位移实时计算进给量。

设备在加工过程中可随时调整切割速度,控制系统会自动调整进给速度。

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机

速度,由你自己说了算

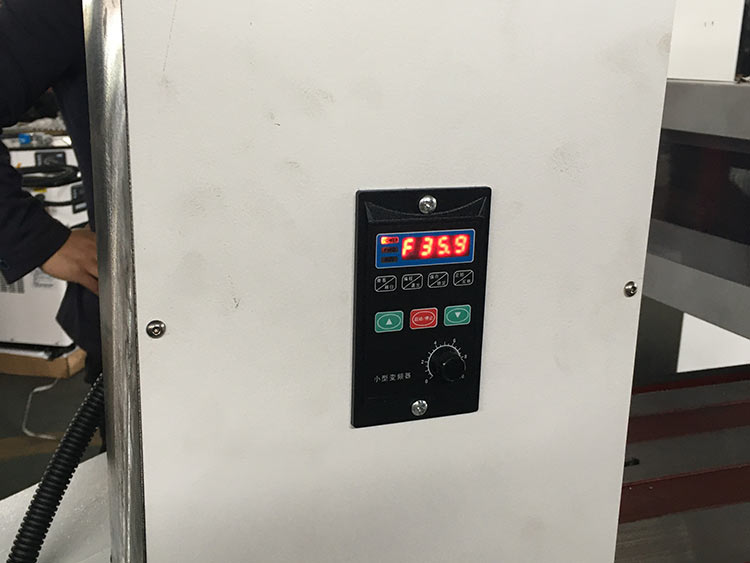

变频控制旋转台,什么速度,由你自己掌控。

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机

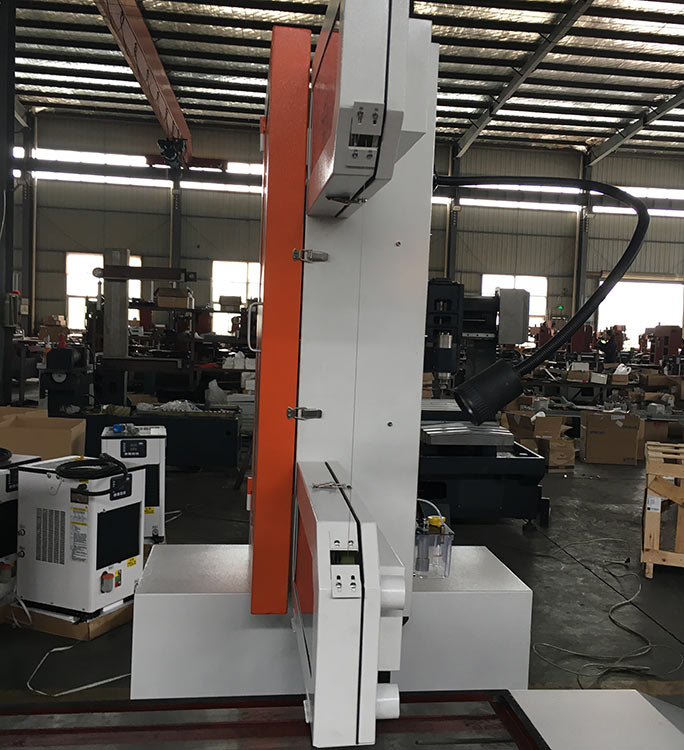

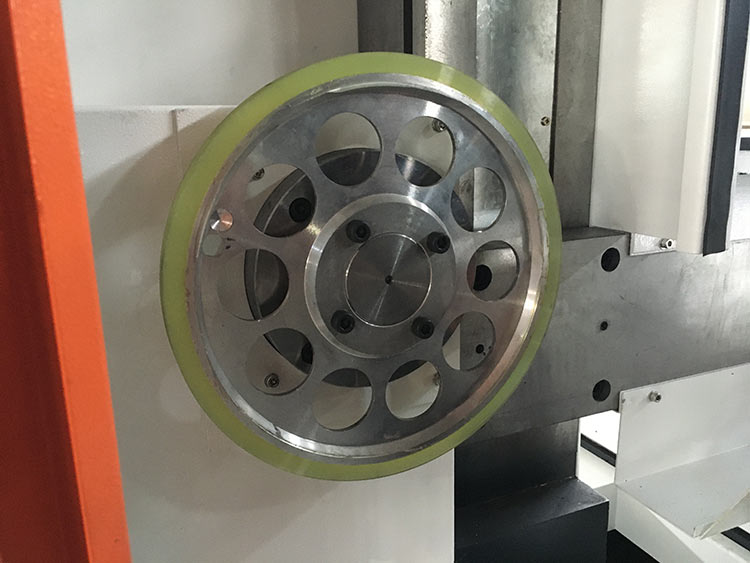

大导轮,速度快,还耐磨

特制的铝合金大导轮,镂空设计减轻导轮自身重量,外包聚氨酯高分子材料,

兼顾强度、耐磨,活套设计,更换时只需更换外面聚氨酯圈即可。

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机

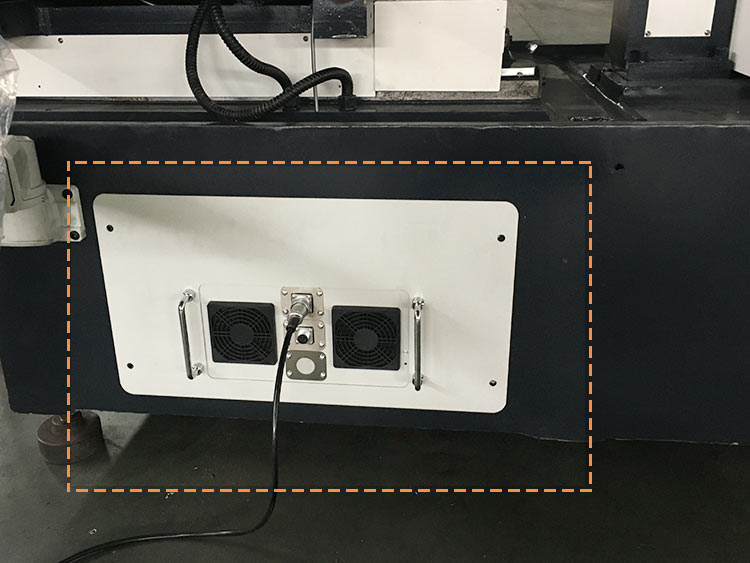

一体机型,节省占地面积

控制系统置于床身,机床电柜合二为一,减少了对场地的占用。

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机

单向循环,速度更快

金刚石线做单向循环运动,加工时无停顿换向,切割速度更快

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机

配有辅助操作工具,一个人也能玩

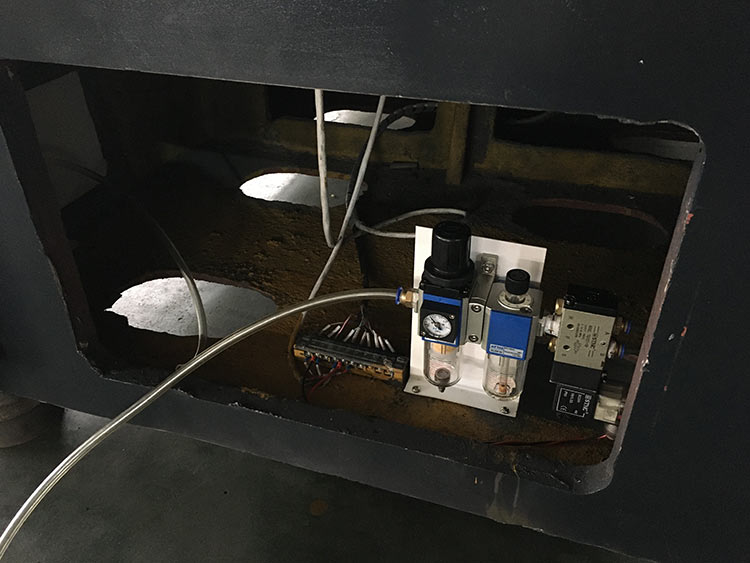

机床上配有手摇脉冲移轴手柄、张力调节阀等装置,便于对刀、上丝、操作、维修。

一个人也能轻松操作此款机床。

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机

增加故障报警自诊断功能

这款环型金刚石线切割机控制系统附加的智能功能:故障报警自诊断功能,

帮助客户轻松解决使用过程中遇到问题。

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机

人性化设计

    对于可以使用水冷系统的客户,我们可以做成工作台封闭外壳,解决切割液不外溅,

使雾化的切削液在设备内循环利用,在有效节省切削液的同时,让您的工作环境干净,舒适。

针对不能使用水冷系统的客户,我公司机器配备吸尘器,

切割过程中将产生的风尘通过吸尘器回收。



优选一流质量的配件,坚持匠心精神,品质优先。

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机


“GKO4550P型”型号介绍:“G”表示金刚石线切割机,“K”指数控,“O”环型结构,“4550”表示有效切割宽度450mm,有效切割长度500mm,“P”表示切片机。本型号有效切割厚度360mm。

本机为立式金刚石线切割机床,物理加工方式,恒张力切割,智能控制系统,高速金刚石线切割机,快走丝金刚石线切割机。

机床的性能、主要用途和适用范围

GKO4550P型金刚石线切割机,是本公司环形金刚石线切割机切片设备。本机切割平台XY轴运动切割,X轴做前后移动切割,Y轴左右移动对应切割厚度,切割线速度48m/s,顶切精度在0.1mm以内(石墨和油石切割数据)。本机床使用金刚石线做单向循环运动,加工时无停顿换向,切割速度比往复走丝结构的金刚石线切割机提速2倍以上。相同加工速度情况下,本机环形线单向循环切割表面质量优于往复走丝结构金刚石线切割机。

机床主体部件均采用传统铸件,足够厚的铸件,经人工时效处理,人工铲刮修整,确保机床长期不变形。机械部分采用半自动加油泵,拖板采用精密导轨,精密滚珠丝杆传动,提高机床精度,主要部件采用进口精密轴承。自主研发的金刚石线切割专用智能控制系统,PLC触摸屏操作。本机具有高速切割、切面表面质量好、安全高效、操作简单等优点。

本款环形金刚石线切割机主要用于脆性材料切片加工,加工工艺为旋转切割,提高切割质量和加工精度。

本机床属于物理加工方式,广泛用于各类导电、半导电和不导电的脆性材料的切割加工,如石墨、半导体材料硅、有色金属、玻璃、陶瓷、人工晶体、复合材料、磁性材料、稀土材料、光学材料、自然岩石地球页岩岩心、新型建筑材料保温隔热材料镀膜玻璃、翡翠玉石玛瑙等等,只要莫氏硬度小于7.2的脆性材料均在切割加工范围内。

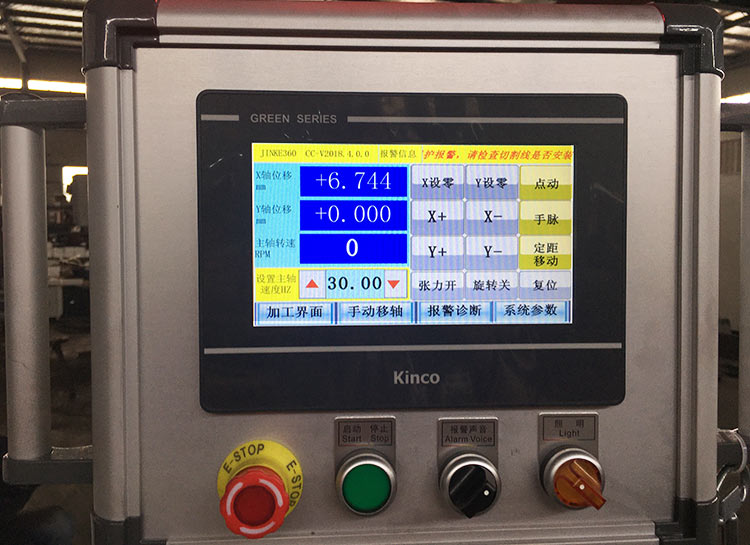

显示屏界面

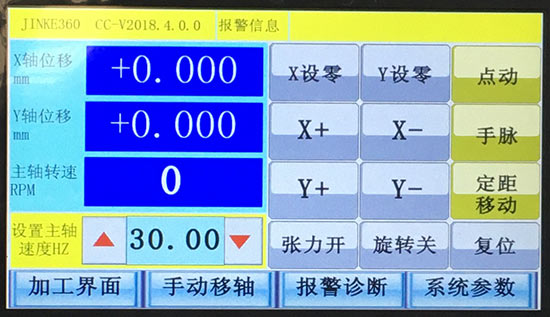

手动移轴界面

手动移轴界面

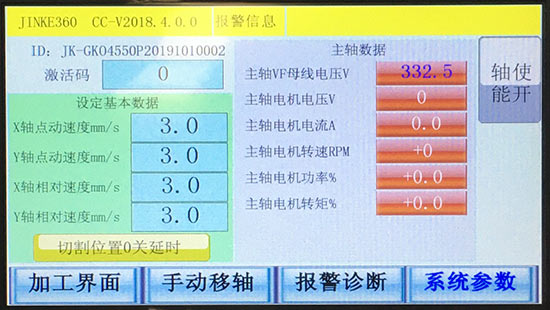

系统参数界面

系统参数界面

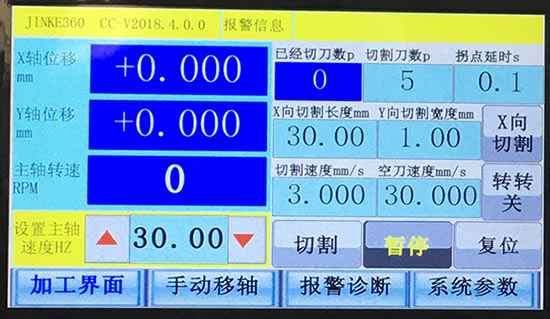

加工界面

加工界面

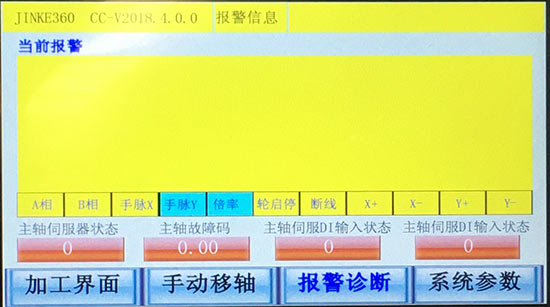

报警诊断界面

报警诊断界面

名称

参数

定位

经济型商用、实验室用、家用

机器型号

GKO4550P

有效切割行程(X轴)

550mm

有效切割行程(Y轴)

450mm

有效切割厚度

360mm

切割端上下导轮距离

400mm

切割尺寸

450×550mm,厚400mm

张力机构

单边张丝

金刚石线直径

0.65mm

切割速度

0.001~7m/s

切割精度

≤0.05mm

储线长度

3.55m

走线速度

48m/s

张力范围

0.3-0.45MPa

张力波动

50g

辅助功能

张力调节阀、手脉移轴

外形尺寸

2200mm×2000mm×1600mm

导轨

钢轨

丝杆

滚珠丝杆

X轴电机

雷赛混合步进电机

Y轴电机

雷赛混合步进电机

丝筒电机

伺服电机(invt)

人机界面

触控屏

CPU

工业嵌入式运动控制器

机器外形尺寸(长x宽x高)

2200×2000×1600mm

吸尘器容量

40L



*1):最大切割高度和切割的材料硬度和粘度及切割高度有关,该参数仅供参考,以客户实际材料和精度而定,一般材料硬度越高,精度要求越高,所能切割的高度就越低。

*2):因为我公司的产品也在随着市场变换而不断改进升级,机器外形尺寸以实际尺寸为准。

2、耗材

项目

名称

说明

消耗品

电镀金刚石线

不同直径和切割不同材料消耗程度不同

易耗配件

导线轮

出厂配直径250mm导轮(5槽)

易耗配件

轴承


3、附件及选购品

项目

标准

1、张紧轮1个

2、导线轮 3个

3、材料夹具(客户需提供日常切割材料尺寸及材质等参数)

4、吸尘器

可选赠送配件

1、静音无油空气压缩机

可选购件

1、 环形金刚线(直径0.65mm,非标可定制)

2、 导线轮

注意1:我公司产品不定期更新,产品参数及产品外观及颜色与实际可能略有差异,仅供参考,网上有些没能及时更新,敬请以实际沟通为准。

注意2:以上解释权归泰州今科自动化技术有限公司所有。


保修信息

保修政策

全国联保,享受三包服务

质保时间

1年

质保备注

1年有限现场保修(3个工作日)

客服电话

0523-86883299;17798896369

电话备注

周一至周五:8:30-17:00(节假日休息)

详细内容

一、免费负责调试;
二、产品实行三包服务一年,终身维修;
三、备件长期有偿优惠供应;
四、培训方式分两种形式,一种是客户可派1-2名人员到公司进行免费操作培训及简单的维修培训,公司提供午餐一顿,差旅费自理。第二种方式是机床到货后,我公司派调试人员上门调试及免费培训用户;
五、售后服务:
  保修期内因设备出现故障(非人为因素造成),均可享受免费服务,服务方式为电话指导及上门服务两种,当电话指导无法解决问题时,我公司将派专业维修人员免费上门服务。
  三包期内,除人为因素损坏外,公司提供免费提供维修服务,易损件、耗材费用由客户承担。

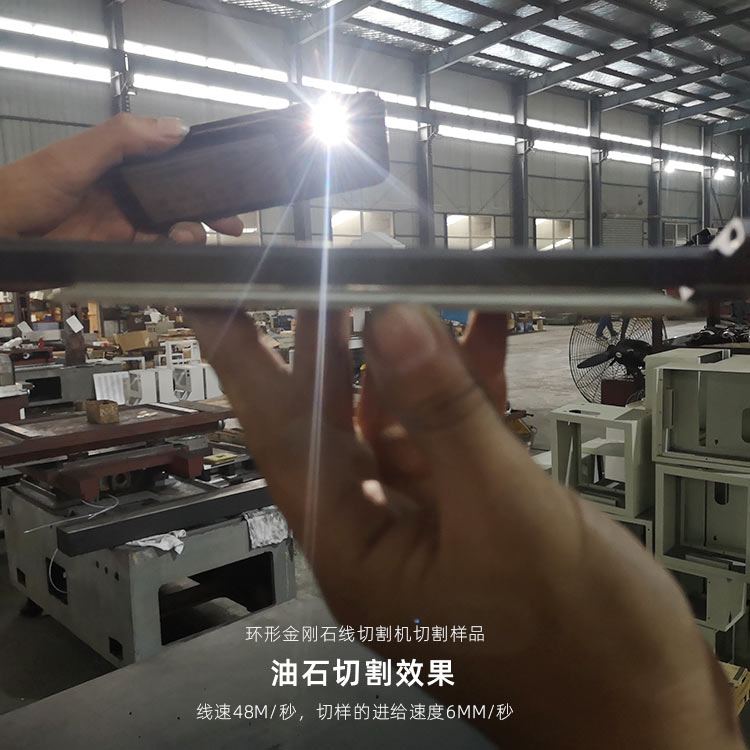

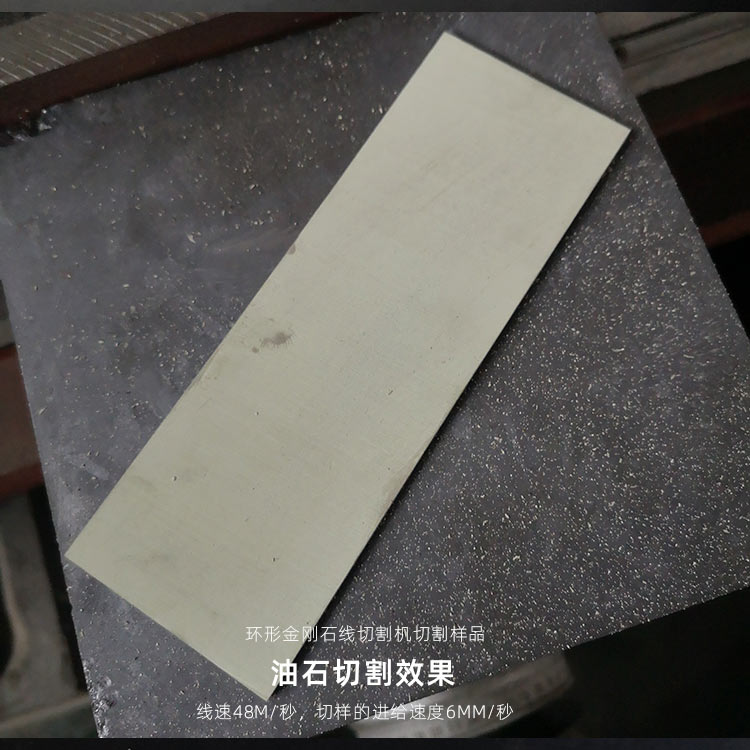

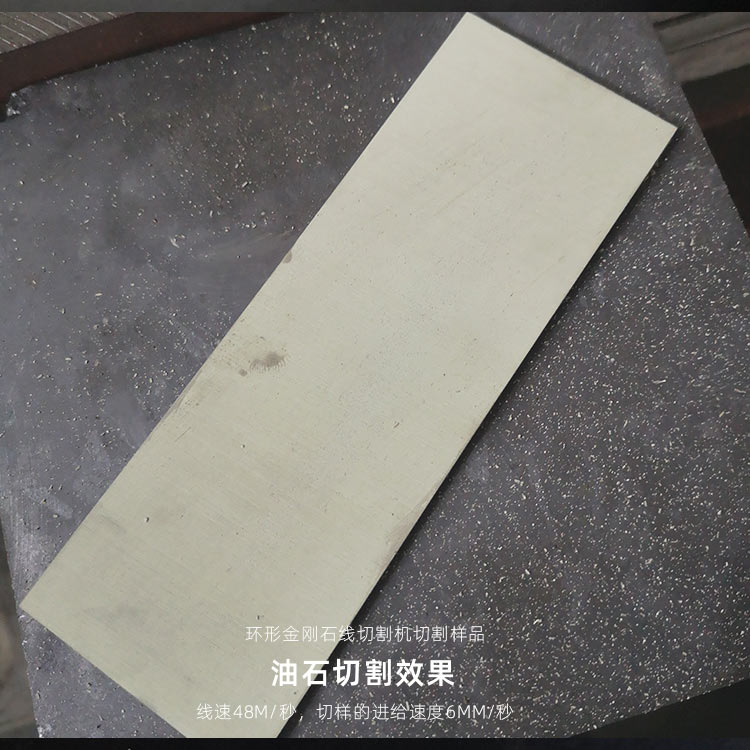

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机 油石切样


环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机 油石切样

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机 油石切样

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机 油石切样

环形金刚石线切割机切片设备GKO4550P 数控金刚石砂线机 油石切样
